CRA1 Series Rack & Pinion Rotary Cylinder | အလတ်စားနှင့် အကြီးစား မြင့်မားသော Torque Swing Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

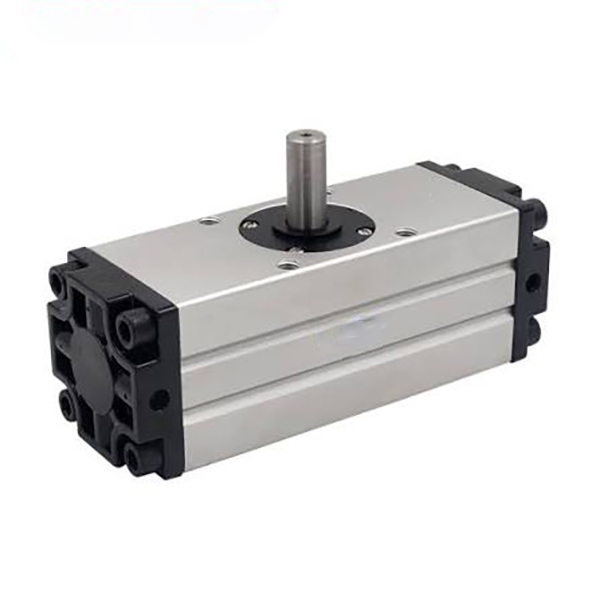

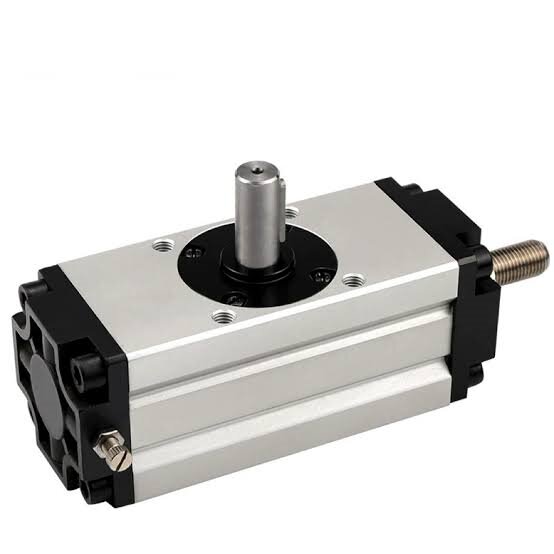

     SOLH CRA1 စီးရီးသည် မြင့်မားသော torque oscillating လှုပ်ရှားမှုအတွက် တည်ဆောက်ထားသော ပရော်ဖက်ရှင်နယ် တာလတ်နှင့် အကြီးစား rack & pinion rotary ဆလင်ဒါတစ်ခုဖြစ်သည်။ Dual-piston rack-and-pinion ဂီယာ၊ ရွေးချယ်နိုင်သော ချိန်ညှိနိုင်သော လေကူရှင်၊ တပ်ဆင်မှုပုံစံများနှင့် ကွဲပြားသော output shaft အမျိုးအစားများ ပါဝင်သည်၊ ဤဆလင်ဒါသည် φ30 မှ φ100 မှ bore အရွယ်အစားကို ဖုံးအုပ်ထားသည်။ ၎င်းသည် 10 မှ 50 ကီလိုဂရမ် အလေးချိန်ရှိသော လေးလံသော ဝန်အားအခြေအနေများကို အပြည့်အဝ လိုက်လျောညီထွေဖြစ်စေပြီး လေးလံသော အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများအတွက် ပင်မရေစီးကြောင်း တောင့်တင်းမြင့် rotary ဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးသည်။

  1.1 High-Rigidity Rack & Pinion Drive

     Dual-piston synchronous rack-and-pinion ဂီယာဖွဲ့စည်းပုံကို လက်ခံထားသောကြောင့် ဆလင်ဒါသည် အားကောင်းသော torque output နှင့် ထူးခြားသောဖွဲ့စည်းပုံဆိုင်ရာ တောင့်တင်းမှုကို ပေးဆောင်သည်။ အလုံးစုံသော တုံ့ပြန်မှုအား ≤1° အတွင်း ထိန်းချုပ်ထားပြီး φ30 bore ဗားရှင်းတွင် တုံ့ပြန်မှု သုညကို ရရှိသည်။ ၎င်းသည် အလွန်မြင့်မားသော ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှုနှင့် လေးလံသောဝန်အခြေအနေများအောက်တွင် တည်ငြိမ်သော rotary လှုပ်ရှားမှုကို သေချာစေသည်။

  1.2 Super High Torque Output

     ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ဂီယာဖွဲ့စည်းပုံသည် စက်မှုလုပ်ငန်းဦးဆောင် torque စွမ်းဆောင်ရည်ကို သိရှိနားလည်စေသည်။ အမြင့်ဆုံး φ100 bore မော်ဒယ်သည် 108N·m torque ကို 0.5MPa လေဖိအားဖြင့် ထုတ်ပေးသည်၊၊ လေးလံသော workpiece လည်ပတ်မှု၊ ကြီးမားသော valve မောင်းနှင်မှုနှင့် လေးလံသော စက်ကိရိယာများ ညွှန်းကိန်းအတွက် မြင့်မားသော torque လိုအပ်ချက်များကို ပြည့်ပြည့်ဝဝ ဖြည့်ဆည်းပေးသည်။

  1.3 ရွေးချယ်နိုင်သော ချိန်ညှိနိုင်သော လေကူရှင်

     Z-type တွင် ကြိမ်နှုန်းမြင့်သော စတင်-ရပ်တန့်သည့် လည်ပတ်စဉ်အတွင်း inertial သက်ရောက်မှုကို ထိရောက်စွာ စုပ်ယူနိုင်ပြီး စက်ပိုင်းဆိုင်ရာ တုန်ခါမှုနှင့် ဆူညံသံများကို လျှော့ချကာ စက်ကိရိယာနှင့် အလုပ်အပိုင်းအစများကို အကာအကွယ်ပေးကာ အလုံးစုံလည်ပတ်တည်ငြိမ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်းကို မြှင့်တင်ပေးသည့် Z-type တွင် တပ်ဆင်ထားသည်။

  1.4 ကွဲပြားသော Mounting & Shaft ရွေးချယ်စရာများ

     • Mounting ပုံစံများ: အခြေခံ (B)၊ Foot (L)၊ Flange (F) ရွေးချယ်နိုင်သည်၊ မတူညီသော စက်ပစ္စည်းဖွဲ့စည်းပုံများနှင့် နေရာအပြင်အဆင်များအတွက် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။

     • Shaft အမျိုးအစားများ: Single shaft (S), Dual shaft (W), Keyed shaft (Y) ရရှိနိုင်ပြီး၊ အမျိုးမျိုးသော load connection method နှင့် anti-slip torque transmission လိုအပ်ချက်များနှင့် လိုက်ဖက်ပါသည်။

  1.5 ကျစ်ကျစ်လစ်လစ်နှင့် တာရှည်ခံဖွဲ့စည်းပုံ

     မွမ်းမံပြင်ဆင်ထားသော ဖွဲ့စည်းပုံသည် သမားရိုးကျ မော်ဒယ်ဟောင်းများနှင့် နှိုင်းယှဉ်ပါက ကိုယ်ထည်အကျယ်ကို 14% လျှော့ချပေးကာ တပ်ဆင်နေရာ သိသိသာသာ သက်သာစေပါသည်။ D-M9 စီးရီးသံလိုက်ခလုတ်များကို လိုက်လျောညီထွေဖြစ်အောင် တပ်ဆင်ရန်အတွက် dual-side sensor grooves များဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ မာကျောသော anodized ဆလင်ဒါကိုယ်ထည်နှင့် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော တံဆိပ်ခတ်ထားသော အစိတ်အပိုင်းများသည် ရေရှည်တည်ငြိမ်သောလည်ပတ်မှုကို အာမခံပါသည်။

  1.6 ဆီကင်းစင်ပြီး ဝန်ဆောင်မှုသက်တမ်း ကြာမြင့်သည်။

     ပုံမှန် ဆီမပါသော လည်ပတ်မှုပုံစံဒီဇိုင်းသည် သန့်ရှင်းသော အလုပ်ရုံများနှင့် အထွေထွေ လုပ်ငန်းခွင်အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်စေသော အပိုချောဆီများကို ပြုပြင်ထိန်းသိမ်းခြင်းမပြုဘဲ။ ပရီမီယံ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော ဖျံများ နှင့် သံချေးတက်မှု ဆန့်ကျင်ဆလင်ဒါ ကိုယ်ထည်သည် မကြာခဏ စက်ဘီးစီးသည့် လည်ပတ်မှုအတွက် စဉ်ဆက်မပြတ် အလုပ်လုပ်သည့် သက်တမ်းကို များစွာ တိုးမြှင့်ပေးပါသည်။

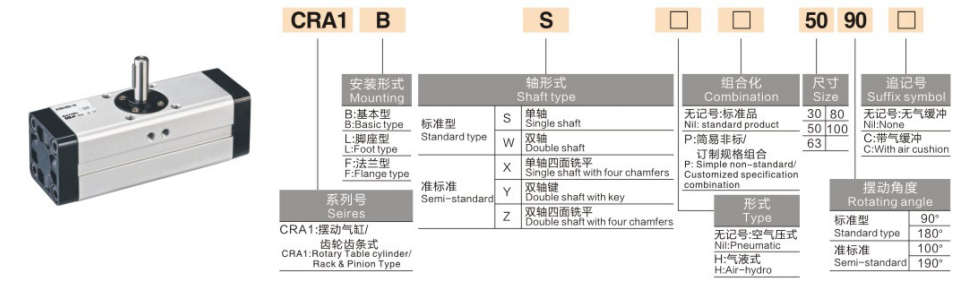

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1. ရိုးရိုးစံနမူနာများ: CRA1BS50-90Z, CDRA1BL80-180Z

  2. စံအမိန့်နမူနာများ

     • Standard Non-Buffer မော်ဒယ်- CRA1BS50-90 (φ50 bore၊ 90° လွှဲ၊ ရိုးရိုးတစ်ခုတည်း၊ အခြေခံအမျိုးအစား၊ သံလိုက်လက်စွပ်မရှိ)

     • Heavy-Duty Buffer မော်ဒယ်CDRA1BL80-180Z (φ80 ပေါက်၊ 180° လွှဲခြင်း၊ ရိုးတံနှစ်ခု၊ ခြေဖဝါးတပ်ခြင်း၊ သံလိုက်လက်စွပ်နှင့် လေကူရှင်နှစ်ခု)

3. အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ 0.5MPa စံသတ်မှတ်ချက်အခြေအနေ)

  3.1 အခြေခံသတ်မှတ်ချက်များ

     • လည်ပတ်မှုမုဒ်- နှစ်ချက်သရုပ်ဆောင်သည့် ထိန်သိမ်းခြင်းနှင့် ပင်နီယံဒရိုက်ဗ်

     • အလုပ်လုပ်သောအရည်: Compressed Air (ဆီမပါသော လုပ်ဆောင်ချက်)

     • ပတ်ဝန်းကျင် အပူချိန်: 0 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

     • အလုပ်ဖိအားအတိုင်းအတာ: 0.1~1.0MPa; သက်သေဖိအား: 1.5MPa

     • နေရဉ္စရာ: ≤1° (φ30 bore သည် သုည တုံ့ပြန်မှု ရရှိသည်)

     • Swing Angle Tolerance: 0 ~+4°

     • ကြားခံမုဒ်- ကြားခံမဟုတ်သော / Dual-end ချိန်ညှိနိုင်သော လေကူရှင် (Z အမျိုးအစား)

     • သံလိုက်ခလုတ်− D-M9 စီးရီးနှင့် လိုက်ဖက်သော၊ နှစ်ဘက်ခြမ်း groove တပ်ဆင်ခြင်း။

  3.2 အဓိက စွမ်းဆောင်ရည် ကန့်သတ်ချက်ဇယား (@0.5MPa)

4. အဓိကဖွဲ့စည်းပုံနှင့် ရွေးချယ်မှု လမ်းညွှန်ချက်များ

  4.1 Bore Size ရွေးချယ်မှု ( Torque နှင့် Load ကိုအခြေခံ၍ )

     • φ30: 3.5N·m torque output သည် အသေးစား valve switching နှင့် miniature station indexing ကဲ့သို့သော micro medium-load (≤10kg) applications များအတွက် သင့်လျော်သည်။

     • φ50: 9.3N·m torque output သည် အပေါ့စား-အလတ်စား ဝန် (10-20kg) workpiece 90° လှန်လှောခြင်းနှင့် ဦးတည်ရာနေရာချထားခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

     • φ63: 17.0N·m torque output၊ အလယ်အလတ်ဝန် (20–30kg) လေးလံသောဘူတာရုံစတီယာရင်နှင့် အစိတ်အပိုင်းလည်ပတ်ခြင်းလုပ်ငန်းများကို အပြည့်အဝလိုက်ဖက်ပါသည်။

     • φ80: 32.0N·m torque output၊ အလယ်အလတ် လေးလံသောဝန် (30–40kg) ကြီးမားသောကိရိယာနှင့် rotary နေရာချထားခြင်းအတွက် အသုံးချနိုင်သည်။

     • φ100: 108N·m အလွန်မြင့်မားသော torque အထွက်အား၊ လေးလံသောဝန် (40-50 ကီလိုဂရမ်) စက်လည်ပတ်မှုနှင့် ကြီးမားသောစက်မှုအဆို့ရှင်မောင်းနှင်မှုအခြေအနေများအတွက် ရည်ရွယ်သည်။

  4.2 Swing Angle ရွေးချယ်မှု

     • 90° Standard Angle: workpiece loading/unloading and orthogonal station switching တွင် တွင်ကျယ်စွာ အသုံးပြုသော ညာဘက်ထောင့်လှန်ခြင်းနှင့် ဒေါင်လိုက်စတီယာရင်အတွက် ဒီဇိုင်းထုတ်ထားသည်။

     • 180° Standard Angle: စက်ဝိုင်းတစ်ဝက်လှည့်ခြင်းနှင့် ပြီးပြည့်စုံသော workpiece လှန်ခြင်းအတွက် သင့်လျော်သည်၊ bidirectional station positioning နှင့် reversing operation ကိုနားလည်သဘောပေါက်ခြင်း။

     • 100° / 190° အထူးထောင့်အထူးစက်ကိရိယာများနှင့် စိတ်ကြိုက်သတ်မှတ်ထားသော ဘူတာရုံ ရွေ့လျားမှုလိုအပ်ချက်များအတွက် စိတ်ကြိုက်စံမဟုတ်သောထောင့်များ။

  4.3 Buffer & Functional Configuration ရွေးချယ်မှု

     • Z Air Cushion: ကြိမ်နှုန်းမြင့်ပြီး လေးလံသောလုပ်ငန်းခွင်အခြေအနေများအတွက် မဖြစ်မနေလိုအပ်သည်၊၊ အဆုံးစွန်သောအကျိုးသက်ရောက်မှုကိုထိရောက်စွာဖယ်ရှားပေးခြင်း၊ နေရာချထားခြင်းတိကျမှုကိုတည်ငြိမ်စေခြင်းနှင့်လည်ပတ်မှုဆူညံသံများကိုလျှော့ချပေးခြင်း။

     • CDRA1 Magnetic Ring ဗားရှင်း- အချိန်နှင့်တပြေးညီ အနေအထား အချက်ပြ တုံ့ပြန်ချက်နှင့် အလိုအလျောက် PLC ချိတ်ဆက်မှု ထိန်းချုပ်မှုတို့ကို ပံ့ပိုးပေးသည့် D-M9 စီးရီး ခလုတ်တပ်ဆင်မှုအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်။

     • Shaft Type Matching: ယေဘူယျ universal applications များအတွက် Single shaft (S) နှစ်လမ်းညွန် တစ်ပြိုင်နက်မောင်းနှင်မှုအတွက် ရိုးတံနှစ်ခု (W)၊ မြင့်မားသော torque နှင့် anti-slip connection တောင်းဆိုချက်များအတွက်သော့ခတ်ထားသောရိုးတံ (Y)။

5. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • လေးလံသော Workpiece Flipping: 90°/180° လှန်လှောခြင်းနှင့် နေရာချထားခြင်းတို့ကြောင့် စက်ကိရိယာများနှင့် အလိုအလျောက် သယ်ယူပို့ဆောင်ရေးလိုင်းများပေါ်တွင် 10–50 ကီလိုဂရမ်ရှိသော workpieces အတွက် ယုံကြည်စိတ်ချရသော လှန်လှောခြင်းနှင့် နေရာချထားခြင်း

     • စက်မှု Valve မောင်းနှင်ခြင်း။: လိပ်ပြာအဆို့ရှင်များနှင့် ဘောလုံးအဆို့ရှင်များကဲ့သို့သော ကြီးမားသောအချင်းပိုက်လိုင်းအဆို့ရှင်များ၏ အလိုအလျောက်အဖွင့်အပိတ်နှင့် အဝေးထိန်းခလုတ်များအတွက် အသုံးချပြီး တည်ငြိမ်သော ရုန်းအားမြင့်မားသော မောင်းနှင်အားကို ပံ့ပိုးပေးသည်။

     • Heavy-Duty Automated Indexing90°/180° တိကျသော အညွှန်းကိန်းနှင့် လေးလံသော rotary tables များနှင့် တပ်ဆင်ခြင်းနှင့် ထောက်လှမ်းခြင်းဆိုင်ရာ ဘူတာများတွင် အသုံးပြုသော လေးလံသော rotary table များနှင့် tooling fixtures များအတွက် အသုံးပြုသည်။

     • လေးလံသော စက်ရုပ်အဆစ်များ: လေးလံသော စက်ရုပ်အဆစ်များနှင့် အဆုံးထိရောက်မှုများအတွက် rotary မောင်းနှင်မှုယူနစ်အဖြစ် ဆောင်ရွက်ပေးပြီး၊ ကြံ့ခိုင်မှုမြင့်မားပြီး တိကျသောလွှဲအားလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

     • ထောက်ပံ့ပို့ဆောင်ရေးနှင့်ထုပ်ပိုးပစ္စည်း: လေးလံသောပစ္စည်းသေတ္တာနှင့် ပက်လက်စတီယာရင်၊ စုပုံခြင်းနှင့် နေရာချထားခြင်းအတွက် စံပြအဖြစ်၊ ရေရှည်မြင့်မားသောကြိမ်နှုန်းမြင့်-ဝန်စက်ဘီးစီးလုပ်ငန်းခွင်အခြေအနေများနှင့်လိုက်လျောညီထွေဖြစ်စေသည်။

6. 3-အဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

     ၁။ ဖေဖေ့ကို အတည်ပြုချက်: ဘေးကင်းသောအချက် ≥2 ဖြင့် workpiece weight နှင့် rotation radius အပေါ် အခြေခံ၍ အမှန်တကယ် torque ကို တွက်ချက်ပါ။ ≤10kg အတွက် φ30၊ 10-20kg အတွက် φ50၊ 20-30kg အတွက် φ63၊ 30-40kg အတွက် φ80၊ 40-50kg အတွက် φ100 ကို ရွေးပါ။

     ၂။ ထောင့်အတည်ပြုချက်: ညာဘက်ထောင့်စတီယာရင်/လှန်ခြင်းအတွက် 90°၊ တစ်ဝက်တစ်ပျက်လှည့်ခြင်းအတွက် 180° နှင့် စိတ်ကြိုက်ရွေ့လျားမှုတောင်းဆိုမှုအတွက် 100°/190° အထူးထောင့်များကို ရွေးချယ်ပါ။

     ၃။ လုပ်ဆောင်ချက် အတည်ပြုချက်: ကြိမ်နှုန်းမြင့်သော လေးလံသောဝန်လုပ်ဆောင်မှုအတွက် Z လေကူရှင်ကို တပ်ဆင်ပါ။ အချက်ပြတုံ့ပြန်ချက်ထိန်းချုပ်မှုအတွက် CDRA1 သံလိုက်ဗားရှင်းကိုရွေးချယ်ပါ။ မြင့်မားသော torque anti-slip connection အတွက် Y keyed shaft ကို လက်ခံပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CRA1 series rack & pinion rotary ဆလင်ဒါသည် အလွန်မြင့်မားသော torque၊ အလွန်နိမ့်သော backlash နှင့် optional air buffer စွမ်းဆောင်ရည်ကို ပေးစွမ်းပြီး 10-50kg အလတ်စားနှင့် အကြီးစားစက်မှုလုပ်ငန်းသုံး လှန်လှောခြင်း၊ ညွှန်းကိန်းနှင့် valve မောင်းနှင်ခြင်း applications များအတွက် ကြံ့ခိုင်မှု၊ တည်ငြိမ်ပြီး တာရှည်ခံသော တိကျသော rotary solutions များကို ပေးဆောင်သည်။
