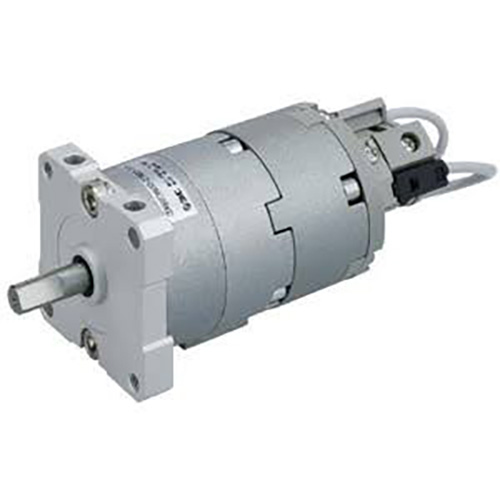

CRBU2 စီးရီး အခမဲ့ Mount Vane အမျိုးအစား Rotary Actuator

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်းနှင့် အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH CRBU2 စီးရီးသည် အကန့်အသတ်ရှိသော တိကျမှန်ကန်သော ရိုတာရီစခန်းများအတွက် ဒီဇိုင်းထုတ်ထားသည့် သေးငယ်သောဗန်းအမျိုးအစားဖြစ်ပြီး လမ်းကြောင်းပေါင်းစုံတပ်ဆင်ခြင်း၊ အလွန်ပါးလွှာသောပေါ့ပါးသောကိုယ်ထည်၊ သုညဂီယာတုံ့ပြန်မှုနှင့် ကျယ်ပြန့်သောလွှဲထောင့်များပါရှိသည်။ ရနိုင်သောအရွယ်အစားများ- 10/15/20/30/40၊ အမျိုးမျိုးသော light-load rotary flipping လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်အတွက် single/double vane ရွေးစရာများပါရှိသည်။

 1. Core Design Highlights

     -- Vane direct drive (S single vane / D double vane)- ဂီယာဂီယာမရှိ၊ ကျောဘက်သို့ လုံးဝမရောက်၊ ချောမွေ့သောလည်ပတ်မှုနှင့် အလွန်တိကျသောအနေအထား

     -- အခမဲ့တပ်ဆင်ခြင်း အပြည့်အ၀ရှိသော ဆလင်ဒါပုံကောက်ကြောင်း- အပိုတပ်ဆင်ခြင်းကွင်းများမပါဘဲ တပ်ဆင်နိုင်သော ထိပ်/အောက်ခြေ/ဘယ်/ညာ/အစွန်း၊ သိပ်သည်းကျစ်လစ်သော စက်ပစ္စည်းအပြင်အဆင်အတွက် CRB2 ထက် 12% ပိုမိုပေါ့ပါးသည်။

     -- လွှဲထောင့်အပြည့်အကွာအဝေး- Single vane 90°/180°/270°; နှစ်ထပ်ဗန်း 90°/100°၊ အများဆုံး တစ်ခုတည်းသောဗန်းလွှဲသည် 270° အထိ

     -- Dual tubing layout- မတူညီသောပိုက်လိုင်းလမ်းကြောင်းပြခြင်းအပြင်အဆင်များနှင့်ကိုက်ညီရန် Standard side port (နောက်ဆက်မပါ) / axial port (suffix E)

     -- တိုးချဲ့နိုင်သော လုပ်ဆောင်နိုင်သော မော်ဂျူးများ- ရွေးချယ်နိုင်သော W ထောင့် ချိန်ညှိယူနစ်နှင့် သံလိုက်ခလုတ် တပ်ဆင်မှုအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်။ ကက်ဘိနက်နေရာချွေတာရန်အတွက် အစွန်းအထင်းအထွက်အပိုင်းများမရှိပါ။

     -- ပရီမီယံ စိမ့်ဝင်မှုနည်းသော အလုံပိတ်စနစ်- တပ်ဆင်ထားသော နေရာချထားခြင်း ရပ်တန့်ခြင်း ပါ၀င်သော အထူးပေါင်းစပ်တံဆိပ်၊ အတွင်းပိုင်း ယိုစိမ့်မှု အလွန်နည်းပါးခြင်း၊ သန့်ရှင်းသော ထုတ်လုပ်မှု ပတ်ဝန်းကျင်အတွက် သင့်လျော်သော ဆီကင်းစင်သော လုပ်ဆောင်ချက်

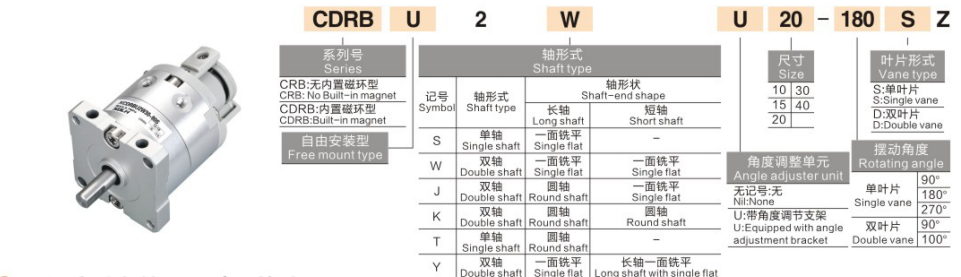

Model Naming Rule ကို ပြီးအောင်လုပ်ပါ။

  1. မော်ဒယ် နမူနာ- CRBU2WU20-180SE-M9BW

 2. စံအမိန့်အကိုးအကား နမူနာများ

     -- Standard single vane side port- CRBU2-20-180S

     -- ထောင့်ချိန်ညှိမှုနှင့်အတူ + နှစ်ဆဗန်း - CRBU2W30-90D

     -- Axial Port + သံလိုက်ခလုတ်- CRBU2-15-270SE-M9B

Standard Universal Technical Specifications (စမ်းသပ်မှုဖိအား- 0.5MPa)

  1. အထွေထွေစွမ်းဆောင်ရည် ကန့်သတ်ချက်များ

     -- လည်ပတ်ဖိအားအပိုင်းအခြား: အရွယ်အစား 10/15: 0.2 ~ 0.7MPa; အရွယ်အစား 20/30/40: 0.15~1.0MPa

     -- ပတ်ဝန်းကျင်လည်ပတ်မှုအပူချိန်- 5 ~ 60 ℃ (လေပိုက်အတွင်းတွင် ရေခဲမထည့်ပါ)

     -- Angular repeat positioning တိကျမှု- ±0.01°၊ သုည backlash တည်ငြိမ်သောလည်ပတ်မှု

     -- Built-in ကြားခံ- မရှိပါ။ External shock absorber သည် သီးခြားစီပြင်ဆင်နိုင်သည်။

     -- ခွင့်ပြုနိုင်သော သက်ရောက်မှု အရွေ့စွမ်းအင်- 0.00015 ~ 0.04J (ထွင်းအရွယ်အစားဖြင့် အချိုးကျ တိုးသည်)

     -- ချောဆီလိုအပ်ချက်- စက်ရုံတွင် အဆီမပါသော အဆီမပါသော ဒီဇိုင်း

  2. သီအိုရီအထွက်အား လိမ်အားဇယား (ယူနစ်- N·m @0.5MPa)

  3. အလေးချိန်နှင့် အတိုင်းအတာ အကိုးအကား (180° သတ်မှတ်ချက်)

Core Competitive အားသာချက်များ

  1. Multi-direction အခမဲ့တပ်ဆင်ခြင်းသည် နေရာလွတ်ကို သက်သာစေသည်။

     -- ဆလင်ဒါ ချောမွေ့သော ကိုယ်ထည်ကို ကွင်းစကွင်းပိတ် မပါဘဲ မည်သည့် မျက်နှာပြင်တွင်မဆို ဝက်အူများဖြင့် ပြုပြင်နိုင်သည်။ 12% ပိုပေါ့ပါးသောကိုယ်ထည်၊ အလွန်ကျစ်လစ်သိပ်သည်းသော ပေါင်းစပ်ကိရိယာဘောင်များအတွက် အကောင်းဆုံးရွေးချယ်မှု

  2. Zero backlash အလွန်တိကျသော angular positioning

     -- တိုက်ရိုက်ဗန်းဒရိုက်သည် တင်းကျပ်သောတိကျသောထောင့်ထိန်းချုပ်မှုစခန်းများအတွက် ±0.01° ထပ်တလဲလဲတိကျမှုဖြင့် ဂီယာကွက်လပ်ရှင်းလင်းမှုကို ဖယ်ရှားပေးသည်

  3. ရွေးချယ်နိုင်သော ရပ်တန့်ယူနစ်ဖြင့် ချိန်ညှိနိုင်သော ကျယ်ပြန့်သော လွှဲအကွာအဝေး

     - Single vane အမြင့်ဆုံး 270° လွှဲခြင်း၊ W angle ချိန်ညှိမှု module သည် အကန့်အသတ်မရှိ ချိန်ညှိနိုင်သော 0~240°၊ အဆင်ပြေသော multi-station angle fine-tuning

  4. Double vane သည် တူညီသော ကောက်ကြောင်းအောက်တွင် နှစ်ဆသော torque ကို ထုတ်ပေးသည်။

     -- တူညီသော အပြင်ဘက်အတိုင်းအတာ၊ D double vane မော်ဒယ်သည် ပိုမိုမြင့်မားသော rotary load ကိုကိုင်တွယ်ရန် S single vane ၏ torque နှစ်ဆကို ပံ့ပိုးပေးသည်

  5. တာရှည်ဝန်ဆောင်မှု သက်တမ်းသည် ဆီမပါသော တံဆိပ်ခတ်ခြင်း ဖွဲ့စည်းပုံ

     - ပွတ်တိုက်မှုနည်းသော ပေါင်းစပ်တံဆိပ်ခတ်ခြင်း၊ ကူးပြောင်းခြင်းစက်ဝန်း 5 သန်းကျော် ဝန်ဆောင်မှုသက်တမ်း၊ သာမန်အလုပ်ရုံနှင့် ဖုန်ကင်းစင်သော သန့်ရှင်းသောထုတ်လုပ်မှုလိုင်းများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

Mounting Methods နှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အသုံးချမှုများ

  1. ပင်မတပ်ဆင်ခြင်းပုံစံနှစ်ခု

     - တိုက်ရိုက်ကိုယ်ထည်တပ်ဆင်ခြင်း- မည်သည့်ဆလင်ဒါမျက်နှာပြင်ပေါ်တွင်မဆို ဝက်အူများကိုသော့ခတ်ခြင်း၊ axial/radial တပ်ဆင်ခြင်းဖြစ်နိုင်ချေ၊ အမြန်ဖြုတ်တပ်ခြင်းနှင့် အစားထိုးခြင်း

     -- Auxiliary flat plate ပေါင်းစပ်တပ်ဆင်ခြင်း- mounting plate မှတဆင့် အလျားလိုက် သို့မဟုတ် ဒေါင်လိုက် ပြုပြင်ပါ၊ စက်ရုပ်အဆုံး effector၊ စက်ပစ္စည်းဘေးထွက်နှင့် ထိပ်တန်းလျှို့ဝှက်တပ်ဆင်ခြင်းအတွက် အကောင်းဆုံး

  2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C အီလက်ထရွန်းနစ် အလိုအလျောက်စနစ်- အသေးစား အစိတ်အပိုင်း လှန်ခြင်း၊ ကင်မရာ ရိုတာရီ နေရာချထားခြင်း၊ jig ထောင့်ပြောင်းခြင်း၊ စစ်ဆေးရေးစခန်း rotary အညွှန်းကိန်း

     -- တိကျသောစည်းဝေးပွဲလိုင်းများ- Screw တင်းကျပ်သည့် rotary ယန္တရား၊ terminal crimp angle ချိန်ညှိမှု၊ light workpiece 180° turnover

     -- ထုပ်ပိုးမှု စက်ယန္တရား- ပစ္စည်း ရှုပ်ထွေးမှု လည်ပတ်ခြင်း၊ ထောင့်ဖြတ်ညှိခြင်း တံဆိပ်ကပ်ခြင်း၊ တိုတောင်းသော လေဖြတ်ခြင်း rotary feeding

     -- General Automation Equipment- စက်တံခါး rotary ခလုတ်၊ ထုတ်လုပ်မှု ဘူတာရုံပြောင်းခြင်း၊ ကြိမ်နှုန်းမြင့် အလင်းပြန်တင်ခြင်း အပြန်အလှန်လှည့်ခြင်း

ရွေးချယ်မှု နှိုင်းယှဉ်ချက်- CRBU2 အခမဲ့ တောင် VS CRB2 Standard Mount Rotary Actuator

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

  1. torque load ကို အခြေခံ၍ အရွယ်အစား ရွေးချယ်မှု

     -- အမှန်တကယ် အလုပ်လုပ်သော ရုန်းအားကို တွက်ချက်ပါ၊ 50% torque ဘေးကင်းရေး အနားသတ်ဖြင့် မော်ဒယ်ကို ရွေးချယ်ပါ-

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. Vane အမျိုးအစားရွေးချယ်ခြင်း။

     -- Light low-torque load → S single vane; မြင့်မားသောလေးလံသော rotary load → D double vane (double torque output)

  3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- ထောင့်ဖြတ်ညှိခြင်း လိုအပ်သည်- နောက်ဆက်တွဲ W ထောင့်ချိန်ညှိယူနစ် (0~240° အဆုံးမရှိ ချိန်ညှိနိုင်သည်)

     -- PLC အနေအထား အချက်ပြ တုံ့ပြန်ချက်- လမ်းနှစ်ကြောင်း လှည့်ပတ် ကန့်သတ်ချက်ကို သိရှိနိုင်ရန် M9B/M9BW သံလိုက်ခလုတ်ကို တပ်ဆင်ပါ

     -- ပိုက်လိုင်းလမ်းကြောင်းပြခြင်း လိုအပ်ချက်- စံခြမ်းဆိပ်ကမ်းအတွက် ဗလာ၊ axial ဗဟိုလေဝင်ပေါက်အတွက် နောက်ဆက်တွဲ E

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CRBU2 အခမဲ့ mount vane rotary ဆလင်ဒါတွင် ကွင်းမပါသော မထင်သလို တပ်ဆင်မှု၊ သုည backlash ±0.01° တိကျမှု၊ dual single/double vane torque ရွေးချယ်မှုများ နှင့် side/axial air port အပြင်အဆင်၊ optional W angle adjuster နှင့် M9BW သံလိုက်ခလုတ်၊ 3C Packaging အတွက် ပေါ့ပါးသော ကျစ်လျစ်သောဖြေရှင်းချက်၊ တပ်ဆင်မှု ပေါ့ပါးသော ပေါ့ပါးသောဖြေရှင်းချက်၊
