CRQ2 Series Compact Rotary Actuator Cylinder | Rack & Pinio အမျိုးအစား

SOLH CRQ2 အလွန်ပါးလွှာသော ထိန်သိမ်းခြင်းနှင့် ပင်နီယံ ရိုတာဆလင်ဒါများသည် အလင်းနှင့် အလယ်အလတ်လုပ်ငန်း အလိုအလျောက်လုပ်ဆောင်ခြင်းအတွက် လုံးဝသင့်လျော်ပြီး သုည-backlash တိကျသောလည်ပတ်မှုရရှိရန် နှစ်ထပ်ကွက်ကွက်များ တည်ဆောက်မှုကို လက်ခံပါသည်။ အပိုတပ်ဆင်ခြင်းကွင်းများမပါဘဲ အလွန်နိမ့်သောပရိုဖိုင်းပြား ပေါင်းစပ်ထားသောအနားကွပ်တည်ဆောက်မှုတွင် 90°၊ 180° နှင့် ±5° ကောင်းမွန်သောထောင့်ချိန်ညှိမှုဖြင့် စက်ဝိုင်းပုံအပြည့်လှည့်ခြင်းကို ပံ့ပိုးပေးပါသည်။ ဖောက်ထွင်းအရွယ်အစားများ φ10 မှ φ40 အထိ၊ စက်ဘီးစီးနေစဉ်အတွင်း မကြာခဏ စက်ဘီးစီးနေစဉ်အတွင်း inertial ရိုက်ခတ်မှုကို ချိန်ညှိနိုင်သော လေကူရှင်များနှင့်အတူ ပိုမိုကြီးမားသော သတ်မှတ်ချက်များကို ရရှိနိုင်ပါသည်။ CDRQ2 သံလိုက်ဗားရှင်းသည် PLC တည်နေရာအချက်ပြချိတ်ဆက်မှုအတွက် သံလိုက်ခလုတ်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ ဆီမပါသော ကိုယ်တိုင်ချောဆီ ဒီဇိုင်းသည် ပြုပြင်ထိန်းသိမ်းမှု လုပ်ငန်းတာဝန်ကို များစွာ လျှော့ချပေးသည်။ တည်ငြိမ်သော အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုနှင့် လုံလောက်သော စတော့ရှယ်ယာများဖြင့် ပံ့ပိုးပေးထားသော ဤကျစ်လျစ်သော လွှဲလျှပ်ကူးစက်များကို 3C အီလက်ထရွန်းနစ် PCB လှန်လှောခြင်း၊ ထုပ်ပိုးမှုဆိုင်ရာ စက်ယန္တရားများ၊ ဆေးဘက်ဆိုင်ရာ အလိုအလျောက်စနစ်နှင့် တိကျသော အသေးစား အညွှန်းကိန်းစခန်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့် ဖြန့်ကျက်ထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

CRQ2 Series Ultra-Thin Rack & Pinion Rotary Cylinder | Zero Backlash Compact Swing Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကအားသာချက်များ

SOLH CRQ2 စီးရီးသည် အလွန်ပါးလွှာသော ပြားချပ်ချပ် rack & pinion rotary ဆလင်ဒါဖြစ်ပြီး dual-piston zero-backlash တည်ဆောက်ပုံ ပါ၀င်သည်။ အလွန်နိမ့်သောကိုယ်ထည်အမြင့်နှင့် ပေါင်းစပ်အနားကွပ်တပ်ဆင်ခြင်းဒီဇိုင်းဖြင့်၊ ၎င်းသည် 90°/180°/360° wide-range swing angles များကို ပံ့ပိုးပေးပြီး အရွယ်အစား φ10 မှ φ40 အထိ ဖုံးအုပ်ထားသည်။ နေရာလွတ် အကန့်အသတ်ရှိသော စက်ပစ္စည်း အပြင်အဆင်များအတွက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော၊ ဤဆလင်ဒါသည် အလင်းနှင့်အလတ်စား အညွှန်းကိန်းထုတ်ခြင်း၊ လှန်လှောခြင်းနှင့် လှည့်ခြင်းများအတွက် တိကျသောနှင့် တည်ငြိမ်သော rotary စွမ်းဆောင်ရည်ကို 3C၊ ထုပ်ပိုးခြင်းနှင့် ဆေးဘက်ဆိုင်ရာ အလိုအလျောက်စက်ကိရိယာများအတွက် နှစ်သက်သောကျစ်လျစ်သော ရိုတာရီဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးပါသည်။

2. နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ အပြည့်အစုံ

2.1 အခြေခံ ကန့်သတ်ချက်များ

• အရွယ်အစား: φ10/φ15/φ20/φ30/φ40 (အလွန်ပါးလွှာသော အပြားတည်ဆောက်ပုံ)

• လည်ပတ်မှုမုဒ်- နှစ်ချက်သရုပ်ဆောင်သည့် ထိန်သိမ်းခြင်းနှင့် ပင်နီယံဒရိုက်ဗ်

• အလုပ်ဖိအားအတိုင်းအတာ: 0.15~0.7MPa; φ20/φ30/φ40 မှ 1.0MPa အထိ

• သက်သေဖိအား: 1.05MPa

• ပတ်ဝန်းကျင် အပူချိန်: 0 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

• ချောဆီ: ဆီမပါသော ကိုယ်တိုင်ချောဆီ လည်ပတ်မှု

• ကြားခံဖွဲ့စည်းမှုbuilt-in ရော်ဘာကြားခံနှင့်အတူ φ10/φ15; φ20/φ30/φ40 ရော်ဘာနှစ်ခုပါသော ကြားခံ + စိတ်ကြိုက်ချိန်ညှိနိုင်သော လေကြားခံ (နောက်ဆက် C)

• ထောင့်ညှိနှိုင်းမှုစံသတ်မှတ်ချက် ±5° ကောင်းမွန်သော ချိန်ညှိမှု

• သံလိုက်လိုက်ဖက်မှု− CDRQ2 တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ D-M9B/D-A93 စီးရီးခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်

2.2 သီအိုရီပိုင်း ရုန်းအားဇယား (@0.5MPa၊ N·m)

အရွယ်အစား (မီလီမီတာ)	သီအိုရီပိုင်း ရုန်းအား (N·m)
10	0.3
15	0.75
20	1.8
30	3.1
40	5.3

2.3 Standard Swing Angle & Adjustable Range

• 90° Swing: ချိန်ညှိနိုင်သော အကွာအဝေး 80°~100°

• 180° Swing: ချိန်ညှိနိုင်သော အကွာအဝေး 170°~190°

• 360° တိုးချဲ့ လွှဲ: အထူးလည်ပတ်မှုလိုအပ်ချက်များအတွက် ချိန်ညှိနိုင်သော အကွာအဝေး 350°~370°

2.4 Port အရွယ်အစား သတ်မှတ်ချက်

• φ10/φ15− M5×0.8

• φ20/φ30/φ40: Standard Rc1/8; ရွေးချယ်နိုင်သော G1/8 နှင့် NPT ကြိုး

3. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမိန့်နမူနာများ

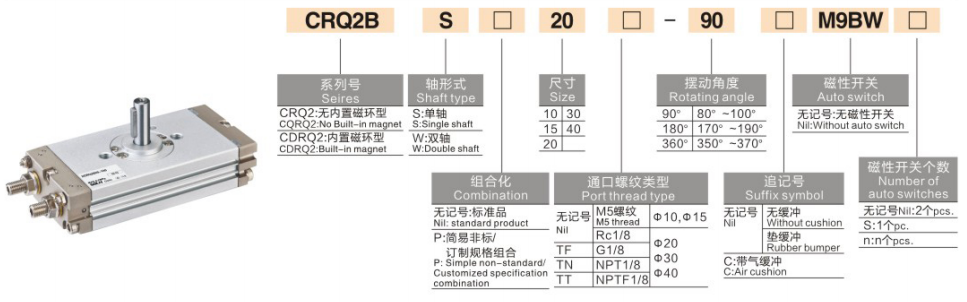

1. Model Structure ကို ပြီးအောင်လုပ်ပါ။: CDRQ2BS20-180C

Code အပိုင်း	အဓိပ္ပါယ်
C (ရှေ့ဆက်)	ခလုတ်တပ်ဆင်ခြင်းအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ C = သံလိုက်မဟုတ်သောဗားရှင်း
RQ2	စီးရီးကုဒ်- အလွန်ပါးလွှာသော အပြားလိုက် ထိန်သိမ်းနှင့် ပင်နီယံ ရိုတာဆလင်ဒါ
B	အခြေခံတပ်ဆင်ခြင်းအမျိုးအစား (တိုက်ရိုက်တပ်ဆင်မှုအတွက် ပေါင်းစပ်အနားကွပ်ကိုယ်ထည်)
S/W	ရှပ်အမျိုးအစား- S = ရိုးတံတစ်ခုတည်း၊ W = Dual shaft
၁၀/၁၅/၂၀/၃၀/၄၀	ဖောက်အရွယ်အစား (မီလီမီတာ)
90/180/360	Swing angle သတ်မှတ်ချက်
C (နောက်ဆက်)	လေကြားခံ (φ20/φ30/φ40 မော်ဒယ်များအတွက်သာ ရနိုင်သည်)
X6	မြန်နှုန်းနိမ့်ဗားရှင်း (တိကျသောလည်ပတ်မှုအတွက် 5s/90° အနှေးလွှဲ)

2. ရိုးရိုးအမှာစာ နမူနာများ

• Standard Non-Buffer မော်ဒယ်- CRQ2BW15-90 (အခြေခံအမျိုးအစား၊ ရိုးတံနှစ်ခု၊ φ15 bore၊ 90° လွှဲ၊ သံလိုက်မဟုတ်သော၊ ရော်ဘာကြားခံ)

• High-Precision Buffer Model: CDRQ2BS40-180C (တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ ရိုးရိုးတစ်ခုတည်း၊ φ40 bore၊ 180° လွှဲ၊ လေကြားခံ)

4. ဖွဲ့စည်းတည်ဆောက်ပုံအခြေခံနှင့် အခြေခံ အားသာချက်များ

4.1 အတွင်းပိုင်းဖွဲ့စည်းပုံနှင့် လုပ်ငန်းအခြေခံမူ

CRQ2 စီးရီးသည် symmetric dual-piston double rack meshing တည်ဆောက်ပုံကို လက်ခံပါသည်။ Compressed Air သည် တည်ငြိမ်သော rotary torque ထုတ်ပေးရန်အတွက် ဂီယာကွင်းကို တွန်းပေးသည့် synchronous linear motion အတွက် pistons နှစ်ခုကို မောင်းနှင်ပေးပါသည်။ ပေါင်းစပ်ပြားချပ်ချပ်ကိုယ်ထည်တွင် တပ်ဆင်ထားသော ကြားခံယန္တရား၊ ထောင့်စွန်းချိန်ညှိမှု bolts၊ တစ်ဖက်ခြမ်း ပိုက်မျက်နှာပြင်နှင့် dual-side သံလိုက်ခလုတ် grooves များပါရှိသည်။ အချိုးကျသော တွန်းအားဖွဲ့စည်းပုံသည် လည်ပတ်နေစဉ်အတွင်း တုန်ခါမှုနှင့် တုံ့ပြန်မှုကို ဖယ်ရှားပေးကာ အလွန်တည်ငြိမ်သော တိကျသော rotary အနေအထားကို ရရှိစေသည်။

4.2 ထူးခြားသော Core အားသာချက်များ

• အလွန်ပါးလွှာသော ကိုယ်ထည်- အလွန်နိမ့်သောကိုယ်ထည်အမြင့် (17 ~ 37 မီလီမီတာ)၊ ဆလင်ဒါကိုယ်ထည်ကို အနားကွပ်တစ်ခုအဖြစ် တိုက်ရိုက်အသုံးပြုနိုင်ပြီး အပိုတပ်ဆင်ခြင်းကွင်းများကို ဖယ်ရှားကာ ဒေါင်လိုက်တပ်ဆင်မှုနေရာအား အလွန်ခြွေတာနိုင်သည်။

• Zero Backlash ဒီဇိုင်း: နှစ်ထပ်ကွင်းအပြည့် ကွက်လပ်ဖွဲ့စည်းပုံသည် သုညကင်းရှင်းသောလည်ပတ်မှုကို သိရှိနားလည်စေပြီး ထပ်ခါတလဲလဲနေရာချထားမှု တိကျမှန်ကန်မှုနှင့် တုန်လှုပ်ခြင်းမရှိဘဲ စတင်-ရပ်တန့်လုပ်ဆောင်မှုကို သေချာစေသည်။

• သပ်ရပ်သော Piping & Wiring: Single-side air interface နှင့် single-side dual switch grooves များသည် ပိုမိုသန့်ရှင်းသော စက်ဖွဲ့စည်းပုံအတွက် site ဝိုင်ယာကြိုးများနှင့် piping အပြင်အဆင်ကို ရိုးရှင်းစေသည်။

• တိကျသောထောင့် အနုစိတ်ညှိခြင်း။စံသတ်မှတ်ချက် ±5° ချိန်ညှိနိုင်သော လွှဲထောင့်သည် မတူကွဲပြားသော တိကျသောနေရာချထားမှုလိုအပ်ချက်များအတွက် လိုက်လျောညီထွေဖြစ်စေသည်။

• ကွဲပြားသော Shaft ရွေးချယ်မှုများ: အမျိုးမျိုးသော အလိုအလျောက်ချိတ်ဆက်မှုမုဒ်များနှင့် ကိုက်ညီရန် ရွေးချယ်နိုင်သော single shaft (universal) နှင့် dual shaft (bidirectional linkage)။

5. တပ်ဆင်ခြင်းနှင့် ရွေးချယ်ခြင်း လမ်းညွှန်ချက်များ

5.1 တပ်ဆင်ခြင်းမုဒ်

အခြေခံ B အမျိုးအစား: ဆလင်ဒါကိုယ်ထည်၏အောက်ခြေသည် သီးသန့်နေရာချထားခြင်းအပေါက်များဖြင့် တိုက်ရိုက်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။ ပေါင်းစပ်အနားကွပ်ဒီဇိုင်းသည် လျင်မြန်သောတပ်ဆင်မှုနှင့် မြင့်မားသောနေရာချထားမှုတိကျမှုတို့ပါ၀င်သော အပိုပြင်ဆင်သည့်ဆက်စပ်ပစ္စည်းများမလိုအပ်ပါ။

5.2 Core ရွေးချယ်မှု သတ်မှတ်ချက်

• အာကာသကန့်သတ် ဦးစားပေး- ဒေါင်လိုက်အမြင့်ကန့်သတ်ထားသောအခြေအနေများအတွက် CRQ2 အလွန်ပါးလွှာသောစီးရီးကိုရွေးချယ်ပါ။ လုံလောက်သောတပ်ဆင်နေရာအတွက် MSQ/HRQ စီးရီးကိုရွေးချယ်ပါ။

• တိကျမှုနှင့် Backlash လိုအပ်ချက်- တိကျမှုမြင့်မားသောနေရာချထားခြင်းအတွက် သုည-ကျောဘက်ရှိ CRQ2၊ ကုန်ကျစရိတ်နည်းသော ထောင့်ကျယ်အလင်း-ဝန်လှည့်ခြင်းအတွက် vane-type CRB2။

• Swing Angle အတည်ပြုချက်သမားရိုးကျ လှန်ခြင်း/နေရာချထားခြင်းအတွက် Standard 90°/180°; စက်ဝိုင်းအပြည့်လည်ပတ်မှုအခြေအနေများအတွက် 360° တိုးချဲ့အမျိုးအစား။

• Buffer Matching: မြန်နှုန်းမြင့် နှင့် အလယ်အလတ် လေးလံသောဝန်လည်ပတ်မှုအတွက် C လေကြားခံကို ရွေးပါ။ စံရော်ဘာကြားခံသည် မြန်နှုန်းနိမ့် အလင်းဝန်လိုအပ်ချက်များနှင့် ကိုက်ညီသည်။

• Signal Feedback Demand− PLC တည်နေရာထောက်လှမ်းမှုနှင့် အလိုအလျောက်ချိတ်ဆက်မှုထိန်းချုပ်မှုအတွက် CDRQ2 သံလိုက်လက်စွပ်ဗားရှင်းကို ရွေးချယ်ပါ။ အချက်ပြတုံ့ပြန်ချက်မပါဘဲ ရိုးရိုး rotary လှုပ်ရှားမှုအတွက် CRQ2 သံလိုက်မဟုတ်သောဗားရှင်း။

6. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• 3C & အီလက်ထရွန်းနစ်စက်မှုလုပ်ငန်း: PCB ဘုတ်လှန်ခြင်း၊ ချစ်ပ်ခွဲခြင်း၊ သေးငယ်သောအလှည့်အပြောင်းနှင့် တိကျသောအစိတ်အပိုင်းနေရာချထားခြင်း။

• ထုပ်ပိုးခြင်းနှင့် ပုံနှိပ်ခြင်းဆိုင်ရာ စက်ပစ္စည်း: တံဆိပ်လွှဲခြင်း၊ အကွက်တံဆိပ်ခတ်ခြင်း အနေအထား၊ ရှုပ်ထွေးသော လှည့်ကွက်များနှင့် စဉ်ဆက်မပြတ် ထုပ်ပိုးမှုလိုင်း ဦးတည်ချက်ပြောင်းခြင်း။

• Compact Automation Stations များ: သေးငယ်သော အဆို့ရှင်ပြောင်းခြင်း၊ တိကျသော အညွှန်းကိန်းနေရာချထားခြင်းနှင့် စက်ကိရိယာနေရာကျဉ်းတွင် rotary လည်ပတ်ခြင်း။

• ဆေးဘက်ဆိုင်ရာနှင့် တိကျသောစက်ယန္တရား- သေးငယ်သော ခြယ်လှယ်လည်ပတ်မှု၊ တိကျသော ဆေးဘက်ဆိုင်ရာ ဆက်စပ်ပစ္စည်းများ လှန်လှောခြင်းနှင့် အလိုအလျောက် လှည့်ပတ်သည့် ပလပ်ဖောင်းအသေးစားများ။

7. CRQ2B နှင့် CDRQ2B နှိုင်းယှဉ်ဇယား

နှိုင်းယှဉ်ချက်	CRQ2B	CDRQ2B
နာမည်အပြည့်အစုံ	အလွန်ပါးလွှာသော Rack Pinion Rotary Cylinder	သံလိုက်အလွန်ပါးလွှာသော Rack Pinion Rotary Cylinder
သံလိုက်ကွင်း	မရှိရင်	တပ်ဆင်ပြီး
သံလိုက်ခလုတ်	မတပ်နိုင်သော	D-M9B/D-A93 နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။
ရာထူးရှာဖွေခြင်း။	အချက်ပြတုံ့ပြန်ချက်မရှိပါ။	PLC in-place signal output ရနိုင်သည်။
စုစုပေါင်း Dimension	အပြည့်အဝကိုက်ညီသည်။	အပြည့်အဝကိုက်ညီသည်။
Torque နှင့် Pressure	တသမတ်တည်းစွမ်းဆောင်ရည်	တသမတ်တည်းစွမ်းဆောင်ရည်
Buffer အမျိုးအစား	ရော်ဘာ/လေကြားခံ (C)	ရော်ဘာ/လေကြားခံ (C)
Shaft အမျိုးအစား	Single (S) / Dual (W) ရွေးချယ်နိုင်သည်။	Single (S) / Dual (W) ရွေးချယ်နိုင်သည်။
လျှောက်လွှာအခြေအနေများ	တည်နေရာထောက်လှမ်းခြင်းမရှိဘဲ ရိုးရှင်းသောလည်ပတ်မှု	ကန့်သတ်ထောက်လှမ်းမှုနှင့် အချက်ပြချိတ်ဆက်မှုဖြင့် အလိုအလျောက်ထိန်းချုပ်မှု
ကုန်ကျစရိတ်အဆင့်	စံနှုန်းချွေတာသည်။	အနည်းငယ်မြင့်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH CRQ2 စီးရီးတွင် အလွန်ပါးလွှာသော zero-backlash rotary ဆလင်ဒါတွင် ပြန့်ပြူးသော ပေါင်းစပ်အနားကွပ်ဒီဇိုင်း၊ ထောင့်ပေါင်းစုံလှည့်ခြင်းနှင့် နေရာချွေတာသော တပ်ဆင်မှုတို့ ပါဝင်ပြီး အလင်းနှင့် အလယ်အလတ်တာဝန်ကျ ကျဉ်းမြောင်းသော အာကာသအတွင်း အလိုအလျောက် လှန်လှောခြင်းနှင့် အညွှန်းရေးစခန်းများအတွက် တိကျသော၊ တည်ငြိမ်ပြီး ကျစ်လစ်သိပ်သည်းသော rotary solutions များကို ပံ့ပိုးပေးပါသည်။
