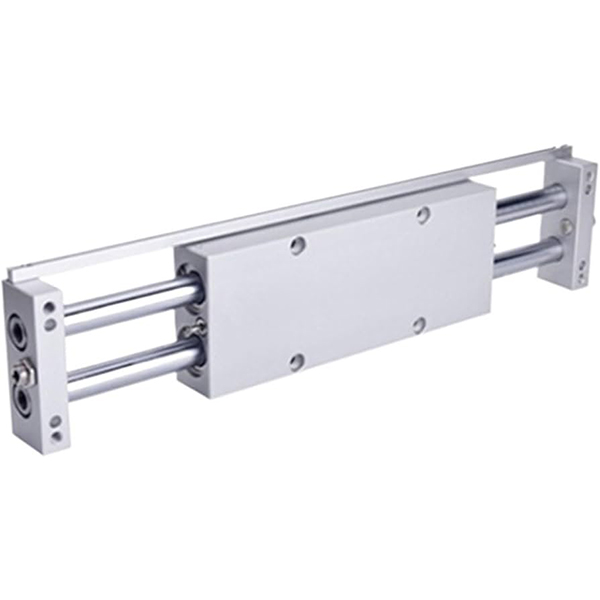

CX2 Series Double Rod Slide Cylinder | Low-Profile High Thrust Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

SOLH CX2 စီးရီးသည် အလွန်နိမ့်သော ပရိုဖိုင်း၊ နှစ်ထပ်တွန်းထုတ်မှု၊ သာလွန်ကောင်းမွန်သော လှည့်ပတ်မှုတိကျမှုနှင့် ခိုင်ခံ့သော ဘေးတိုက်ဝန်ခံနိုင်ရည်တို့ပါရှိသော ပရော်ဖက်ရှင်နယ် double-piston ဆလိုက်နှစ်ထပ်တံဆလိုက်ထမ်းပိုးဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်းသည် 25mm မှ 200mm မှ standard strokes ဖြင့် φ10mm၊ φ15mm နှင့် φ25mm ၏ bore size များကို ဖုံးအုပ်ထားသည်။ ကျစ်လျစ်သော တပ်ဆင်နေရာ၊ တိကျစွာ လမ်းညွှန်ခြင်းနှင့် အလယ်အလတ် လေးလံသော ဝန်တွန်းခြင်း/ဆွဲခြင်း လုပ်ငန်းများအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ဤစီးရီးကို တိကျသော အလိုအလျောက် ဘူတာအမျိုးမျိုးတွင် တွင်ကျယ်စွာ အသုံးပြုထားသည်။ CXWM (ဟိုက်ဒရောလစ်ကြားခံပါရှိသော လျှောပါရှိသော မော်ဒယ်များ) နှင့် CXWL ( ဟိုက်ဒရောလစ်ကြားခံပါရှိသော ဘောလုံး) တို့ကို မြန်နှုန်းမြင့်ပြီး ထိခိုက်မှုမြင့်မားသော လုပ်ငန်းခွင်အခြေအနေများအတွက် ရရှိနိုင်ပါသည်။

အဓိကကျသောဖွဲ့စည်းပုံဆိုင်ရာအားသာချက်များ

• Double Rod Double Thrust အထွက်: Dual-piston နှင့် dual-rod ပေါင်းစပ်ဖွဲ့စည်းပုံကို လက်ခံထားပြီး၊ သီအိုရီအရ တွန်းအားသည် တူညီသော bore အရွယ်အစားရှိသော ဆလင်ဒါတစ်ခုတည်းထက် နှစ်ဆဖြစ်ပြီး အားကောင်းသော မောင်းနှင်အားနှင့် အလွန်ကောင်းမွန်သော ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တောင့်တင်းမှုကို ပေးစွမ်းသည်။ စံ CX2 မော်ဒယ်သည် တည်ငြိမ်သော မျဉ်းသားရွေ့လျားမှုအတွက် တိကျသော မြင့်မားသော လျှောဝက်ဝံလမ်းညွှန်ကို လက်ခံပါသည်။

• အလွန်မြင့်မားသော လှည့်ခြင်းနှင့် နေရာချထားခြင်း တိကျမှု: အချိုးကျသော ကြိမ်လုံးနှစ်ထပ်ဖွဲ့စည်းပုံသည် ယုံကြည်စိတ်ချရသော စက်လည်ပတ်မှုဆန့်ကျင်ရေးစွမ်းဆောင်ရည်ကို နားလည်သဘောပေါက်ပါသည်။ Anti-rotation တိကျမှုသည် ±0.1° (φ10) နှင့် ±0.02° (φ25) သို့ရောက်ရှိပြီး ထူးခြားသော ထပ်ခါတလဲလဲ တည်နေရာတည်ငြိမ်မှုကို သေချာစေသည်။ တပ်ဆင်မျက်နှာပြင်နှင့် ပစ္စတင်ချောင်းများကြားတွင် တိကျမှုမြင့်မားသော အပြိုင်စက်ပြုလုပ်ခြင်းသည် ဘေးဘက်နှင့် eccentric loads များကို ခံနိုင်ရည်ရှိစေပါသည်။

• အနိမ့်ပိုင်းနှင့် ပြောင်းလွယ်ပြင်လွယ် လမ်းကြောင်းပေါင်းစုံ တပ်ဆင်ခြင်း။: အလွန်ပါးလွှာကျစ်လျစ်သော ကိုယ်ထည်ဒီဇိုင်းသည် ကျဉ်းမြောင်းကျဉ်းမြောင်းသော စက်ကိရိယာနေရာအတွက် အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေသည်။ ဆလင်ဒါကိုယ်ထည်နှင့် အဆုံးအပြား နှစ်ခုစလုံးသည် အလုပ်မုဒ်နှစ်ခုကို ဖွင့်ထားသောကြောင့် ပုံသေတပ်ဆင်မှုကို ပံ့ပိုးပေးသည်-ဆလင်ဒါကိုယ်ထည်ကို ရွေ့လျားနေသော အဆုံးပြားဖြင့် ပြုပြင်ထားသည်။ သို့မဟုတ်ရွေ့လျားနေသော ဆလင်ဒါကိုယ်ထည်ဖြင့် အဆုံးအပြားကို တပ်ဆင်ထားသည်။. လေးဘက်အပေါက်များနှင့် လမ်းကြောင်းသုံးသွယ်ပိုက်ပေါက်များ တပ်ဆင်ထားပြီး၊ ၎င်းသည် ပြောင်းလွယ်ပြင်လွယ်လေကြောင်းပိုက်လိုင်းပုံစံဖြင့် အပေါ်၊ အောက်နှင့် ဘေးဘက်လမ်းညွှန်ချက်များကို ပြုပြင်ပေးသည်။

• ချောမွေ့သောလည်ပတ်မှုနှင့် ဝန်ဆောင်မှုသက်တမ်း တာရှည်− စံဖွဲ့စည်းမှုပုံစံဖြင့် ရွေ့လျားမှုအကျိုးသက်ရောက်မှုနှင့် လည်ပတ်မှုဆူညံသံများကို ထိရောက်စွာ လျှော့ချပေးသည့်အတိုင်း Dual-end ရော်ဘာကြားခံများဖြင့် နှစ်ချက်ပြန်သရုပ်ဆောင်သော ပေါင်းစပ်ဖွဲ့စည်းပုံ။ စိတ်ကြိုက်ရွေးချယ်နိုင်သော CXWM/CXWL ဟိုက်ဒရောလစ်ကြားခံဗားရှင်းများသည် မြန်နှုန်းမြင့်နှင့် မြန်နှုန်းနိမ့်လည်ပတ်မှုနှစ်ခုစလုံးအတွက် ကောင်းမွန်သော တုန်လှုပ်မှုကို ပေးစွမ်းနိုင်ပြီး ဆူညံသံလျှော့ချခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကင်းသော ကြားခံလုပ်ဆောင်မှုတို့ကို နားလည်စေသည်။ ဆီမပါသော ဒီဇိုင်းသည် သန့်ရှင်းသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်ပြီး နေ့စဥ် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။

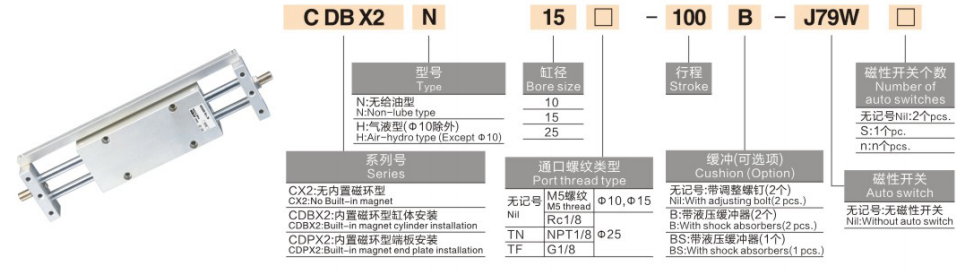

မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ အပြည့်အစုံ

မော်ဒယ် နမူနာများ- CX2N15-50 | CX225-100-M9BW

စံအမိန့်အကိုးအကား နမူနာများ

• CX210-25- 10mm bore၊ 25mm လေဖြတ်၊ သံလိုက်ခလုတ်မပါဘဲ ပုံမှန်အမျိုးအစား

• CX215-75-2S- 15mm bore၊ 75mm stroke၊ two-position detection အတွက် dual magnetic switches

• CX2N25-100- 25mm bore၊ 100mm လေဖြတ်ခြင်း၊ သံလိုက်မရှိသော အမျိုးအစား

Standard Core နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

(စံစမ်းသပ်မှုအခြေအနေများ- 20 ℃ ပုံမှန်အပူချိန်၊ 0.5MPa အဆင့်သတ်မှတ်ထားသော ဖိအား)

1. အထွေထွေစွမ်းဆောင်ရည်သတ်မှတ်ချက်များ

• လည်ပတ်မှုမုဒ်: နှစ်ချက်သရုပ်ဆောင်ခြင်း (dual-piston synchronous မောင်းနှင်မှု)

• အလုပ်ဖိအားအတိုင်းအတာ: 0.15~0.7MPa; သက်သေဖိအား: 1.05MPa

• ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသော သမားရိုးကျ ပတ်ဝန်းကျင်)

• Piston လည်ပတ်နှုန်း: 50~500mm/s (စံ CX2); 800mm/s အထိ (CXWM/CXWL မြန်နှုန်းမြင့်ဗားရှင်းများ)

• ကြားခံမုဒ်: Dual-end ရော်ဘာကြားခံ (စံ); CXWM/CXWL မော်ဒယ်များအတွက် ရွေးချယ်နိုင်သော ဟိုက်ဒရောလစ်ကြားခံ

• ချောဆီမုဒ်- သန့်ရှင်းသောစက်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်သော ဆီမပါဘဲ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော လည်ပတ်မှု

2. သီအိုရီနှစ်ချက်တွန်းဒေတာ (ယူနစ်-N)

3. ခွင့်ပြုနိုင်သော Lateral Torque Data (ယူနစ်- N·m)

4. ထုတ်ကုန်အလေးချိန်ဒေတာ (50 မီလီမီတာ လေဖြတ်ခြင်း၊ ယူနစ်- ကီလိုဂရမ်)

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• တိကျသောပစ္စည်းလွှဲပြောင်းခြင်း။- အီလက်ထရွန်းနစ်နှင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း ဘာသာပြန်ခြင်း၊ ကွက်လပ်လဲလှယ်ခြင်းနှင့် jig တွန်းခြင်း/ဆွဲခြင်းအတွက် စံပြဖြစ်သည်။ အလွန်မြင့်မားသော လှည့်ပတ်မှုဆန့်ကျင်တိကျမှုသည် တိကျမှုမြင့်မားသောနေရာချထားခြင်းနှင့် လွှဲပြောင်းခြင်းလုပ်ငန်းစဉ်များအတွင်း သုည offset ကိုသေချာစေသည်။

• Medium-Heavy Load Lifting: ထုတ်လုပ်မှုလိုင်း workpiece ရုတ်သိမ်းခြင်း၊ မှိုထုတ်ခြင်း နှင့် တိုတောင်းသော လေဖြတ်ခြင်း လေးလံခြင်း မောင်းနှင်ခြင်းအတွက် သင့်လျော်သည်။ ထူးခြားသော double-thrust တည်ဆောက်ပုံနှင့် ပြင်းထန်သော ဆန့်ကျင်ဘက်အာရုံခံဝန်စွမ်းရည်သည် တည်ငြိမ်ပြီး အစွမ်းထက်သော မောင်းနှင်မှုစွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

• ကန့်သတ်ထားသော အာကာသ အလိုအလျောက်စနစ်ဆိုင်ရာ စခန်းများ: ကျဉ်းမြောင်းသော ကွာဟချက် ကိရိယာများ တပ်ဆင်ခြင်း၊ အလျားလိုက် ကျစ်လစ်သိပ်သည်းသော အပြင်အဆင်နှင့် သိပ်သည်းဆလင်ဒါ အစုံအလင် စီစဉ်ပေးခြင်းအတွက် ပြီးပြည့်စုံပါသည်။ အနိမ့်ပိုင်းကိုယ်ထည်နှင့် လမ်းကြောင်းပေါင်းစုံ တပ်ဆင်ခြင်း ဒီဇိုင်းသည် အာကာသအသုံးချမှုကို အမြင့်ဆုံးဖြစ်စေသည်။

• သန့်ရှင်းမှုမြင့်မားသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်: ဆီကင်းပြီး ဖုန်မှုန့်နည်းသော ဒီဇိုင်းသည် ဆေးဘက်ဆိုင်ရာ၊ အစားအစာနှင့် အီလက်ထရွန်နစ် တိကျသော စက်ကိရိယာများနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ ရွေးချယ်နိုင်သော သံလိုက်မပါသော (N-type) ဗားရှင်းသည် သံလိုက်ဝင်ရောက်စွက်ဖက်မှုမရှိဘဲ သံလိုက်ဓာတ်အာရုံခံနိုင်သော အပလီကေးရှင်းအခြေအနေများနှင့် ကိုက်ညီပါသည်။

အဆင့်သုံးဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

၁။ အရွယ်အစား ရွေးချယ်မှု: အမှန်တကယ်လုပ်ဆောင်နေသောဝန်နှင့်အညီ bore အရွယ်အစားကို ရွေးချယ်ပါ။ လုံလောက်သောဘေးကင်းရေးအနားသတ်ဖြင့် သီအိုရီနှစ်ထပ်တွန်းအား ≥ အမှန်တကယ်ဝန် × 1.5 ကိုသေချာပါစေ။ လေးလံသော ဘေးတိုက်ဝန်များနှင့်အတူ အလုပ်အခြေအနေအတွက် φ25 ကြီးမားသော bore မော်ဒယ်ကို ဦးစားပေးပါ။

၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။- Standard လေဖြတ်ခြင်း သည် 25mm မှ 200mm အတွင်း၊ အမှန်တကယ် ခရီးသွား လိုအပ်ချက်များ အရ ရွေးချယ်ပါ။ တာရှည်လေဖြတ်ခြင်း၊ မြန်နှုန်းမြင့်ပြီး မကြာခဏ ထိခိုက်မှုရှိသော လုပ်ငန်းခွင်အခြေအနေများအတွက် CXWM/CXWL ကြားခံမော်ဒယ်များကို ဦးစားပေးပါ။

၃။ Functional Configuration ရွေးချယ်မှု

￮ Dual-end အနေအထားကို သိရှိခြင်း- တိကျသော လေဖြတ်ကန့်သတ်နေရာချထားမှုအတွက် 2S နှစ်ခုသံလိုက်ခလုတ်ဖွဲ့စည်းမှုပုံစံကို ရွေးပါ။

￮ မြန်နှုန်းမြင့်ပြီး သက်ရောက်မှုရှိသော လုပ်ငန်းခွင်အခြေအနေများ- CXWM (slide bearing + hydraulic buffer) / CXWL (ball bearing + hydraulic buffer) အဆင့်မြှင့်ထားသော ဗားရှင်းများကို ရွေးပါ။

￮ သံလိုက်-ထိခိုက်လွယ်သောအခြေအနေများ- သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကိုရှောင်ရှားရန် N-type သံလိုက်မပါသောဆလင်ဒါကိုအသုံးပြုပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CX2 စီးရီးနှစ်ထပ်လှံတံဆလိုက်ဆလင်ဒါသည် နှစ်ထပ်တွန်းထုတ်သည့်အထွက်၊ အလွန်မြင့်မားသောလှည့်ပတ်မှုတိကျမှု၊ အနိမ့်ပိုင်းကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့် လမ်းကြောင်းပေါင်းစုံတပ်ဆင်ခြင်းပြောင်းလွယ်ပြင်လွယ်၊ ကန့်သတ်နယ်မြေတိကျသောအလိုအလျောက်စက်ကိရိယာများအတွက် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော အလယ်အလတ်လေးလံသောဝန်ကို မောင်းနှင်သည့်ဖြေရှင်းချက်များကို ပေးစွမ်းသည်။
