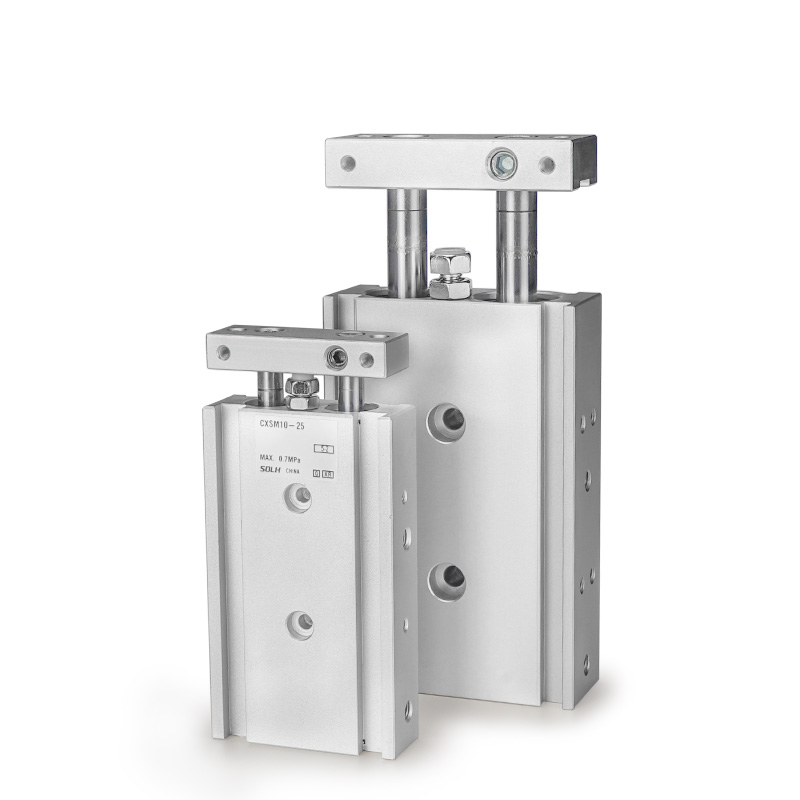

CXS စီးရီး Dual Rod Cylinder

SOLH CXS သည် တောင့်တင်းပြီး ပါးလွှာသော အမွှာတံဆလင်ဒါကို မူရင်း SMC CXS စီးရီးများနှင့် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ synchronous actuation အတွက် ပေါင်းစပ်ထားသော coaxial dual pistons နှင့် dual guide rods များဖြင့် တည်ဆောက်ထားပြီး၊ ၎င်းသည် ±0.1° ၏ တည်ငြိမ်သော လည်ပတ်မှုတိကျမှုနှင့်အတူ တူညီသော piston ဆလင်ဒါများကို နှစ်ဆနီးပါး တွန်းအားကို ထုတ်ပေးပါသည်။ ၎င်း၏ပေါင်းစပ်လမ်းညွှန်ဖွဲ့စည်းပုံသည် ပြင်ပအရန်လမ်းညွှန်များမပါဘဲ ဘေးဘက်နှင့် eccentric load များကို ခိုင်ခံ့စွာခုခံပေးပါသည်။ core sub-model လေးခုကိုရရှိနိုင်သည်- သတ္တုလျှောလိုက် bearing ပါရှိသော CXSM သည် ပြောင်မြောက်သောဝတ်ဆင်မှုခံနိုင်ရည်ရှိမှု၊ ဖုန်ဒဏ်ခံနိုင်သောစွမ်းဆောင်ရည်နှင့် မြန်နှုန်းနိမ့်နေရာချထားမှု၊ ဖိထားမှုနှင့် ဖုန်ထူသောပတ်ဝန်းကျင်များအတွက် သာလွန်ကောင်းမွန်သောဘေးထွက်ဝန်ပမာဏ၊ CXSL Ball Bearing အမျိုးအစားသည် အလွန်နိမ့်သော ပွတ်တိုက်မှုနှင့် ချောမွေ့သော လှုပ်ရှားမှုကို အကြိမ်ရေ မြင့်မားသော မြန်နှုန်းမြင့် ကောက်ယူခြင်းနှင့် နေရာအတွက် အမြင့်ဆုံး အမြန်နှုန်း 400 mm/s အထိ ပါရှိသည်။ CXSWM/CXSWL နှစ်ခုစလုံးသည် ကြိမ်လုံးဗားရှင်းများမှတစ်ဆင့် နှစ်ဖက်စလုံးကို ထပ်တူပြု၍ ရုတ်သိမ်းခြင်းနှင့် အလယ်ဗဟိုလွှဲပြောင်းခြင်းအတွက် rod နှစ်ခုစလုံးတွင် fixture တပ်ဆင်ခြင်းကို ခွင့်ပြုသည်။ Dual-end ရော်ဘာကြားခံများသည် စံနှုန်းဖြစ်သည်။ AZ လေဘာခံသည် φ20/25/32 ကြီးမားသော ပေါက်ပေါက်များအတွက် ပြင်းထန်သော မြန်နှုန်းမြင့်သက်ရောက်မှုကို စုပ်ယူနိုင်သည် ။ Suffix Z သည် D-M9B၊ D-A93 နှင့် အခြားတည်နေရာအာရုံခံကိရိယာများကို တိုက်ရိုက်တပ်ဆင်ရန်အတွက် တပ်ဆင်ထားသော သံလိုက်ကွင်းများကို ရည်ညွှန်းသည်။ သံလိုက်မဟုတ်သော အမျိုးအစားများကို သံလိုက်-ထိလွယ်သော လုပ်ငန်းခွင်အခြေအနေများအတွက် ရရှိနိုင်ပါသည်။ ရွေးချယ်နိုင်သော extension lock P နှင့် retraction lock R သည် သတ်မှတ်ထားသောနေရာများတွင် ပစ္စတင်ကို လော့ခ်ချနိုင်သည်။ 3C အီလက်ထရွန်နစ်ပစ္စည်းနှင့် အထွေထွေအလိုအလျောက်စနစ်ထုတ်လုပ်မှုလိုင်းများအတွက် တိကျစွာရွေးချယ်ခြင်း၊ ပစ္စည်းလွှဲပြောင်းခြင်း၊ နေရာချထားခြင်းနှင့် အလင်းနှိပ်ခြင်းလုပ်ငန်းစဉ်များတွင် ကျယ်ပြန့်စွာအသုံးပြုထားသည့် ကွဲပြားကျစ်လစ်သိပ်သည်းသော စက်ပိုင်းဆိုင်ရာ အပြင်အဆင်များကို ပံ့ပိုးပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

CXS Series Twin Rod Cylinder | High-Rigidity Zero-Rotation Compact Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံ

SOLH CXS စီးရီးသည် တင်းကျပ်မှု မြင့်မားသော ပါးလွှာသော အမျိုးအစား ဆလင်ဒါ နှစ်ထပ် ပစ္စတင်နှင့် နှစ်ထပ်လမ်းပြ-ကြိမ်လုံး တည်ဆောက်ပုံကို ပေါင်းစပ်ထားသော အမျိုးအစားဖြစ်သည်။ coaxial dual rods နှင့် synchronous dual-piston မောင်းနှင်မှုတို့ပါဝင်ပြီး၊ ၎င်းသည် အလွန်တိကျသော ±0.1° သုညလှည့်ခြင်းစွမ်းဆောင်ရည်ဖြင့် တွဲဖက်ထားသော ဆလင်ဒါတစ်ခုတည်းနှင့်နှိုင်းယှဉ်ပါက နှစ်ဆနီးပါးတွန်းအားကို ပေးစွမ်းသည်။ အလွန်ကောင်းမွန်သော တောင့်တင်းမှုနှင့် ခိုင်ခံ့သော ဘေးတိုက်ဝန်ခံနိုင်ရည်ဖြင့်၊ ဤဆလင်ဒါသည် ကောက်လိုက်နှင့်နေရာ၊ ပစ္စည်းလွှဲပြောင်းမှု၊ နေရာချထားမှုနှင့် အလင်းဖိခြင်းကဲ့သို့သော တိကျမှုမြင့်မားသော မျဉ်းဖြောင့်ရွေ့လျားမှုအတွက် လုံးဝသင့်လျော်ပါသည်။

အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

• Dual Piston နှင့် Dual Guide Rod ပေါင်းစပ်မှု: ရွေးချယ်နိုင်သော slide bearing (M) နှင့် ball bearing (L) configurations များသည် ကွဲပြားသော လုပ်ငန်းခွင်အခြေအနေများနှင့် ကုန်ကျစရိတ်ဘတ်ဂျက်များနှင့်အတူ လိုက်လျောညီထွေရှိသော အပြည့်အဝ universal အလုံးစုံအတိုင်းအတာများဖြင့် ဖွဲ့စည်းထားပါသည်။

• Standard Magnetic & Buffer ဒီဇိုင်း− ထည့်သွင်းထားသော သံလိုက်လက်စွပ် (စံ Z နောက်ဆက်တွဲ) သည် အပိုကွင်းများမပါဘဲ တိုက်ရိုက်သံလိုက်ခလုတ် တပ်ဆင်မှုအတွက် နေရာများကို သိမ်းဆည်းထားသည်။ Dual-end ရော်ဘာကြားခံသည် စံအဖြစ်လာပါသည်။ မြန်နှုန်းမြင့် သက်ရောက်မှုကို ဖယ်ရှားရန် ကြီးမားသော bore မော်ဒယ်များအတွက် air buffer ကို ရွေးချယ်နိုင်သည်။

• Built-In မြင့်မားသော တောင့်တင်းမှုပေါင်းစပ်ထားသော အမွှာတုတ်ဖွဲ့စည်းပုံသည် အလုံးစုံဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေပြီး ဘေးဘက်နှင့် eccentric loads များကို ထိထိရောက်ရောက် ခုခံနိုင်ကာ တည်ငြိမ်ပြီး ထပ်ခါတလဲလဲ မျဉ်းသားရွေ့လျားမှု တိကျမှုကို သေချာစေသည်။

Core စီးရီးခွဲ အမျိုးအစား ခွဲခြားခြင်း ( Bearing နှင့် Rod Type )

CXS စီးရီးတွင် မြန်နှုန်းနိမ့် လေးလံသောဝန်၊ မြန်နှုန်းမြင့်တိကျမှုနှင့် ကျစ်လစ်သိပ်သည်းသော အလိုအလျောက်စက်ကိရိယာများအတွက် နှစ်ဘက်တွဲ-ကြိမ်လုံးနှင့် အပြည့်အဝကိုက်ညီသော ပင်မမော်ဒယ်လေးခုကို အကျုံးဝင်ပါသည်။

စီးရီးခွဲများ	Bearing အမျိုးအစား	Rod အမျိုးအစား	ကုတ်	အဓိကအင်္ဂါရပ်များ	လျှောက်လွှာအခြေအနေများ
CXSM	ကျမမှာ လျှော (သတ္တုချုံခြင်း)	ကြိမ်လုံးတစ်ချက်	M	ခံနိုင်ရည်ရှိခြင်း၊ ဖုန်ဒဏ်ခံနိုင်ခြင်း၊ ကုန်ကျစရိတ်သက်သာခြင်း၊ ခိုင်ခံ့သောလေးလံသောနှစ်ဘက်ဝန်ကို ခံနိုင်ရည်ရှိသည်။	ယေဘူယျနေရာချထားခြင်း၊ အလုပ်ခွင်နှိပ်ခြင်း၊ မြန်နှုန်းနိမ့်လည်ပတ်ခြင်း၊ ဖုန်ထူသောစက်မှုပတ်ဝန်းကျင်
CXSL	Ball bearing တွေ၊ (ဘောလုံးကန်ခြင်း)	ကြိမ်လုံးတစ်ချက်	L	အလွန်နိမ့်သောပွတ်တိုက်မှု၊ ချောမွေ့သောလည်ပတ်မှု၊ မြန်နှုန်းမြင့်တုံ့ပြန်မှု၊ မြင့်မားသောရွေ့လျားမှုတိကျမှု	မြန်နှုန်းမြင့် ရွေးယူသည့်နေရာ၊ ပေါ့ပါးသောဝန်၊ မကြာခဏ အပြန်အလှန်လှုပ်ရှားမှု၊ ပွတ်တိုက်မှုနည်းရန် လိုအပ်သည့် ဘူတာရုံများ
CXSWM	ကျမမှာ လျှော	ကြိမ်လုံးဖြင့် နှစ်ချက်	WM	Dual-end rod output၊ အပြန်အလှန် workpiece mounting ရရှိနိုင်ပြီး၊ အလုံးစုံ တောင့်တင်းမှု မြင့်မားသည်။	Dual-side lifting၊ workpiece centering၊ through-type material transfer stations
CXSWL	Ball bearing တွေ၊	ကြိမ်လုံးဖြင့် နှစ်ချက်	WL	လှံတံဖွဲ့စည်းပုံမှ နှစ်ဆ + မြန်နှုန်းမြင့် ချောမွေ့စွာ လည်ပတ်မှု၊ လွန်ကဲသော နှစ်ချက်-အဆုံး ထပ်တူပြုမှု တိကျမှု	မြန်နှုန်းမြင့် အပြန်အလှန် တိကျစွာ ရွေ့လျားမှု၊ တိကျသော အမျိုးအစား နေရာချထားမှု အခြေအနေများ

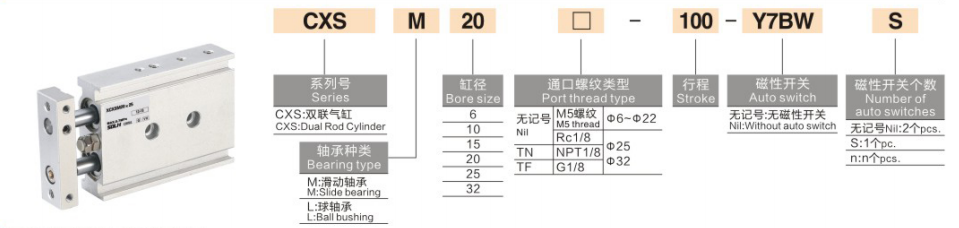

မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ အပြည့်အစုံ

မော်ဒယ် ဥပမာ- CXSM20-50Z-M9B

1. ကုဒ်အမည်သတ်မှတ်ခြင်း။

၁။ စီးရီးကုဒ်: CXS + bearing & rod အမျိုးအစား (M/L/WM/WL)

၂။ အရွယ်အစား: 6 / 10 / 15 / 20 / 25 / 32mm (စံသတ်မှတ်ချက်အပြည့်)

၃။ Standard Stroke: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (အမြင့်ဆုံး လေဖြတ်: 100mm)

၄။ Buffer နှင့် Magnetic Ring Configuration

￮ Z− စံပုံစံဖွဲ့စည်းမှု (တပ်ဆင်ထားသော သံလိုက်လက်စွပ် + နှစ်ဖက်အဆုံး ရော်ဘာကြားခံ၊ သံလိုက်ခလုတ် တပ်ဆင်ခြင်းနှင့် တွဲဖက်အသုံးပြုနိုင်သည်)

￮ AZ− လေကြားခံ (φ20/25/32 ကြီးမားသော ပေါက်များ အတွက်သာ၊ မြန်နှုန်းမြင့်ပြီး လေးလံသော ဝန်သက်ရောက်မှု ဆန့်ကျင်သည့် အခြေအနေများအတွက်)

￮ Z နောက်ဆက်တွဲမရှိပါ။- သံလိုက်မဟုတ်သော အမျိုးအစား (သံလိုက်ခလုတ် တပ်ဆင်မှု မရရှိနိုင်ပါ)

၅။ သံလိုက်ခလုတ်- ရွေးချယ်နိုင်သော D-M9B၊ D-A93၊ D-M9N နှင့် အခြားမော်ဒယ်များ; တပ်ဆင်ခြင်းကွင်းများမပါဘဲလမ်းညွှန် rod ဘေးဘက်အပေါက်များတွင် တိုက်ရိုက်တပ်ဆင်ပါ။

၆။ စက်ပစ္စည်းလော့ခ်ချခြင်း (ချန်လှပ်ထားနိုင်သည်): R (အဆုံးလော့ခ်)၊ P (အဆုံးလော့ခ်)

ယေဘူယျစံပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

(စံစမ်းသပ်မှုအခြေအနေများ- 20 ℃ ပုံမှန်အပူချိန်၊ ခြောက်သွေ့သောလေ)

• လည်ပတ်မှုမုဒ်: နှစ်ချက်သရုပ်ဆောင်သည့် ဒစ်စတန်နှစ်ထပ်ပြိုင်တူမောင်းနှင်မှု (နှစ်ထပ်တွန်းထုတ်မှု)

• အလုပ်ဖိအားအတိုင်းအတာ: 0.1~0.7MPa (အနိမ့်ဆုံး အလုပ်ဖိအား 0.1MPa)

• သက်သေဖိအား: 1.05MPa

• ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသော သမားရိုးကျ ပတ်ဝန်းကျင်)

• လည်ပတ်မှုမြန်နှုန်း: 30~300mm/s (CXSL high-speed type 400mm/s အထိ)

• Anti-Rotation တိကျမှု: ±0.1° (လွန်ကဲတိကျမှု၊ တုန်ခါမှု သုညနီးပါး)

• ကြားခံမုဒ်စံအဖြစ်: Dual-end ရော်ဘာကြားခံ၊ φ20/25/32 bores အတွက် air buffer (AZ) optional

• Piping Port အရွယ်အစား

￮ φ6/10/15- M5×0.8

￮ φ20/25/32: Rc1/8

• တပ်ဆင်ခြင်းနည်းလမ်း3-တဖက်သတ်တပ်ဆင်ခြင်း (အောက်ခြေ/အပေါ်/ဘေး)၊ အမျိုးမျိုးသော ကျစ်လစ်သိပ်သည်းသော ပစ္စည်းအပြင်အဆင်များနှင့် လိုက်လျောညီထွေဖြစ်အောင် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှု

သီအိုရီပိုင်းတွန်းအားနှင့် တင်းမာမှုဒေတာ (@0.5MPa၊ ယူနစ်- N)

Double-piston တည်ဆောက်ပုံကို ထောက်ပံ့ပေးသည်။အထွက်အင်အား နှစ်ဆ တူညီသော bore အရွယ်အစားရှိသော single-piston ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါ။

အရွယ်အစား (မီလီမီတာ)	Double Piston Thrust (N)	Double Piston Tension (N)
6	28	26
10	79	75
15	177	171
20	314	306
25	491	481
32	804	792

အမြန်ရွေးချယ်ရေးလမ်းညွှန်

၁။ Bearing & Rod အမျိုးအစား ရွေးချယ်ခြင်း။: ဝတ်ဆင်ခံနိုင်ရည်ရှိပြီး လေးလံသောအလုပ်အခြေအနေများအတွက် CXSM ကိုရွေးချယ်ပါ။ မြန်နှုန်းမြင့်ပြီး အလွန်ချောမွေ့သော လုပ်ဆောင်ချက်အတွက် CXSL ကို ရွေးချယ်ပါ။ အပြန်အလှန်အားဖြင့် rod output နှင့် dual-side operation တောင်းဆိုချက်များအတွက် CXSWM/CXSWL ကို လက်ခံပါ။

၂။ သံလိုက်ဖွဲ့စည်းမှုရွေးချယ်မှု: လေဖြတ်ခြင်းတည်နေရာကိုသိရှိနိုင်မှုအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်ပါသည့် Z နောက်ဆက်တွဲကို ရွေးချယ်ပါ။ သံလိုက်မဟုတ်သော အပလီကေးရှင်းအခြေအနေများအတွက် Z နောက်ဆက်တွဲကို ချန်လှပ်ထားပါ။

၃။ ကြားခံဖွဲ့စည်းမှုရွေးချယ်မှု: မြန်နှုန်းမြင့်၊ တာရှည်လေဖြတ်ခြင်းနှင့် သက်ရောက်မှုမြင့်မားသော လုပ်ငန်းခွင်အခြေအနေများအတွက် AZ လေကြားခံကို တပ်ဆင်ပါ။ သမားရိုးကျ အထွေထွေအခြေအနေများအတွက် စံရော်ဘာကြားခံကို ချမှတ်ပါ။

၄။ Bore & Stroke ရွေးချယ်မှု: အမှန်တကယ်တွန်းအားနှင့် ဝန်လိုအပ်ချက်များနှင့်အညီ bore အရွယ်အစားကို အတည်ပြုပါ။ ပုံမှန်လေဖြတ်ခြင်းအကွာအဝေးသည် 5 ~ 100 မီလီမီတာဖြစ်ပြီး အမြင့်ဆုံးလေဖြတ်ခြင်းကန့်သတ်ချက်မှာ 100 မီလီမီတာဖြစ်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH CXS စီးရီးအမွှာတံဆလင်ဒါတွင် နှစ်ထပ်ပစ္စတင်နှစ်ထပ်တွန်းထုတ်နိုင်စွမ်း၊ ±0.1° သုညလည်ပတ်မှုတိကျမှု၊ မြင့်မားသောဘေးတိုက်ဝန်ခံနိုင်ရည်နှင့် ရွေးချယ်နိုင်သောလေကြောင်းကြားခံ၊ ကျစ်လစ်သိပ်သည်းသောအလိုအလျောက်နေရာချထားခြင်း၊ နှိပ်ခြင်းနှင့် လွှဲပြောင်းခြင်းဘူတာများအတွက် ကုန်ကျစရိတ်သက်သာသော တိကျမှုမြင့်မားသောမောင်းနှင်မှုဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးသည်။
