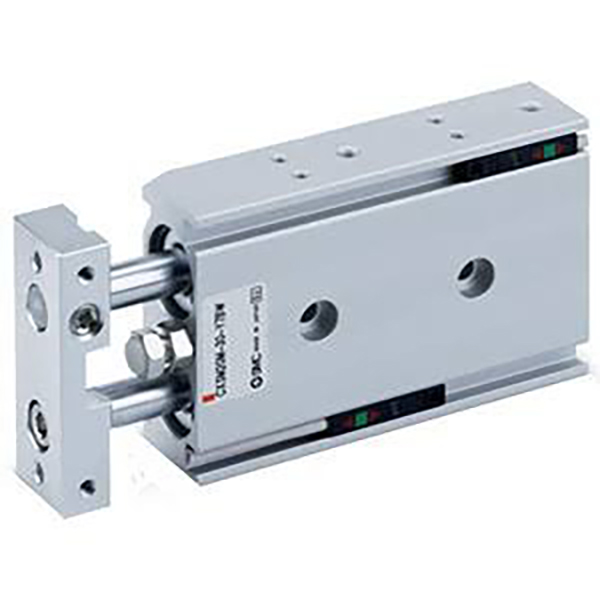

CXSJ Series Compact Twin Cylinder | Ultra-Slim Double Piston Double Rod Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံ

SOLH CXSJ စီးရီးသည် စံ CXS အမွှာဆလင်ဒါ၏ အဆင့်မြှင့်တင်ထားသော အလွန်ကျစ်လစ်သော ဗားရှင်းဖြစ်သည်။ double-piston နှင့် double-guide-rod ပေါင်းစပ်ဖွဲ့စည်းပုံအား လက်ခံအသုံးပြုခြင်းဖြင့် ၎င်းကို ပို့ဆောင်ပေးပါသည်။ဆလင်ဒါတစ်ခုတည်းနှင့် နှိုင်းယှဉ်ပါက double thrust ဖြစ်သည်။ သုညလှည့်ခြင်းတိကျမှု ±0.1° ရရှိသည်။ သမားရိုးကျ CXS မော်ဒယ်များထက် ပိုတို၊ ကျဉ်းသော အကျယ်နှင့် အလေးချိန် ပိုကောင်းအောင် ပြုလုပ်ထားသောကြောင့် CXSJ စီးရီးသည် ပိုမို လိုက်လျောညီထွေရှိသော တပ်ဆင်ခြင်းကို ပါ၀င်ပြီး ရွေးယူရာနေရာ၊ ပစ္စည်းလွှဲပြောင်းမှု၊ တိကျသောနေရာချထားမှုနှင့် ပေါ့ပါးသော ခလုတ်နှိပ်ခြင်း အပလီကေးရှင်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။

အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

• Dual Piston နှင့် Dual Guide Rod ပေါင်းစပ်မှု: ရွေးချယ်နိုင်သော slide bearing (M) နှင့် ball bearing (L) configurations များ သည် စကြဝဠာ အလုံးစုံအတိုင်းအတာ၊ တာရှည်ခံမှု၊ တိကျမှုနှင့် ကုန်ကျစရိတ်များကို ချိန်ညှိပေးသည်။

• နောက်ပြန်လှည့်နိုင်သော သံလိုက်ခလုတ်အခြေခံ: 4-direction installation ကို ပံ့ပိုးပေးသည်၊ လိုက်လျောညီထွေရှိသော ထောင့်ပေါင်းစုံ အနေအထား သိရှိနိုင်မှုနှင့် အချိုးညီသော ဘယ်/ညာ တပ်ဆင်မှု လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်ပေးသည်။

• Standard Buffer & Magnetic ဒီဇိုင်း: တည်ငြိမ်သောကူရှင်များအတွက် dual-end ရော်ဘာကြားခံများ တပ်ဆင်ထားသည်။ တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (Z နောက်ဆက်တွဲ) ကို သံလိုက်ခလုတ် တပ်ဆင်ခြင်းအတွက် သီးသန့်ဖြစ်သည်။ လေကြားခံ (AZ) ရွေးချယ်ခွင့်မရှိပါ၊ ရော်ဘာကြားခံသည် စံလှုပ်ယမ်းမှုစုပ်ယူမှုအဖြစ် ဆောင်ရွက်ပါသည်။

• သေးငယ်သော Bores အတွက် Dual Porting ဒီဇိုင်း: φ6 နှင့် φ10 ဖောက်ထွင်းအရွယ်အစားများသည် axial နှင့် side piping နှစ်ခုကို ပံ့ပိုးပေးသောကြောင့် အလွန်ကျစ်ကျစ်လျစ်လျစ်သော ပစ္စည်းအပြင်အဆင်များတွင် ပိုက်လိုင်းအပြင်အဆင်ကို အလွန်ကောင်းမွန်စေပါသည်။

Core စီးရီးခွဲ အမျိုးအစား ခွဲခြားခြင်း ( Bearing နှင့် Rod Type )

CXSJ စီးရီးသည် မြန်နှုန်းနိမ့် လေးလံသောဝန်၊ မြန်နှုန်းမြင့်တိကျမှုနှင့် နှစ်ဆထုတ်လွှတ်မှုဆိုင်ရာ လုပ်ဆောင်မှုအခြေအနေများနှင့် ကိုက်ညီစေရန် အဓိကမော်ဒယ်လေးခုကို အကျုံးဝင်ပြီး ကျစ်လစ်သော အလိုအလျောက်စနစ်တောင်းဆိုမှုများ၏ အပြည့်အဝလွှမ်းခြုံမှုကို ရရှိစေပါသည်။

မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ အပြည့်အစုံ

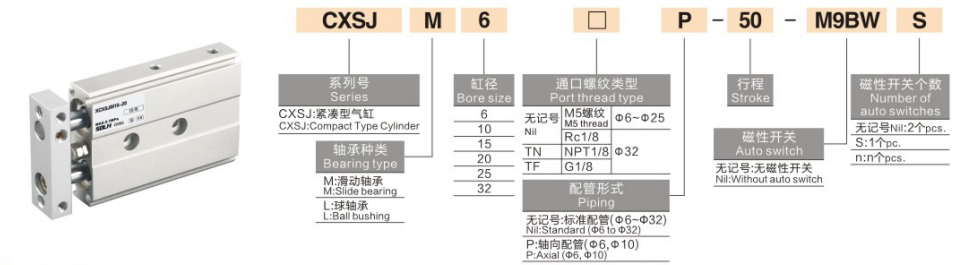

မော်ဒယ် ဥပမာ- CXSJL20-50Z-M9B

1. ကုဒ်အမည်သတ်မှတ်ခြင်း။

၁။ စီးရီးကုဒ်: CXSJ + bearing & rod အမျိုးအစား (M/L/WM/WL)

၂။ အရွယ်အစား: 6 / 10 / 15 / 20 / 25 / 32mm (စံသတ်မှတ်ချက်အပြည့်)

၃။ Standard Stroke: 5/10/15/20/25/30/40/50/75/100mm (အမြင့်ဆုံး လေဖြတ်: 100mm)

၄။ Buffer နှင့် Magnetic Ring Configuration

￮ Z− စံပုံစံဖွဲ့စည်းမှု (တပ်ဆင်ထားသော သံလိုက်လက်စွပ် + နှစ်ဖက်အဆုံး ရော်ဘာကြားခံ၊ သံလိုက်ခလုတ် တပ်ဆင်ခြင်းနှင့် တွဲဖက်အသုံးပြုနိုင်သည်)

￮ Z နောက်ဆက်တွဲမရှိပါ။- သံလိုက်မဟုတ်သော အမျိုးအစား (သံလိုက်ခလုတ်ကို မရရှိနိုင်ပါ)

￮ မှတ်ချက်: CXSJ စီးရီးသည် ရော်ဘာကြားခံကိုသာ ပံ့ပိုးသည်၊ လေဘာခံ (AZ) ရွေးချယ်ခွင့်မရှိပါ။

၅။ သံလိုက်ခလုတ်- ရွေးချယ်နိုင်သော D-M9B၊ D-A93၊ D-M9N; 4-directional reversible base compatibility ဖြင့် ဘေးဘက် grooves များတွင် တိုက်ရိုက်တပ်ဆင်ထားသည်။

၆။ စက်ပစ္စည်းလော့ခ်ချခြင်း (ချန်လှပ်ထားနိုင်သည်): R (လော့ခ်ချခြင်း)၊ P (ထပ်တိုးလော့ခ်)

ယေဘူယျစံပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

(စံစမ်းသပ်မှုအခြေအနေများ- 20 ℃ ပုံမှန်အပူချိန်၊ ခြောက်သွေ့သောလေ)

• လည်ပတ်မှုမုဒ်: နှစ်ချက်သရုပ်ဆောင်ပြီး ပစ္စတင်နှစ်ခုမောင်းနှင်မှု (နှစ်ထပ်တွန်းထုတ်မှု)

• အလုပ်ဖိအားအတိုင်းအတာ: 0.1~0.7MPa (φ6: အနိမ့်ဆုံး 0.15MPa; φ10~φ32: အနည်းဆုံး 0.1MPa)

• သက်သေဖိအား: 1.05MPa

• ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

• လည်ပတ်မှုမြန်နှုန်း30~800mm/s (CXSJL မြန်နှုန်းမြင့်အမျိုးအစား 800mm/s အထိ၊ CXSJM 30~600mm/s)

• Anti-Rotation တိကျမှု: ±0.1° (သုံညှာတိကျမှု၊ စံ CXS စီးရီးများနှင့် ကိုက်ညီသည်)

• ကြားခံမုဒ်: Dual-end ရော်ဘာကြားခံ သပ်သပ် (လေတိုက်မှု ကြားခံ ရွေးချယ်စရာ မရှိပါ)

• Piping Port အရွယ်အစား

￮ φ6 / φ10: M5 × 0.8 (axial နှင့် side dual piping ကို ပံ့ပိုးသည်)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (ဘေးဘက်ပိုက်များသာ)

• တပ်ဆင်ခြင်းနည်းလမ်း: 3-တဖက်သတ် mounting (အောက်ခြေ/အပေါ်/ခြမ်း); နောက်ပြန်လှည့်နိုင်သော အခြေခံသည် အချိုးညီသော ဘယ်နှင့်ညာ တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။

သီအိုရီပိုင်းတွန်းအားနှင့် တင်းမာမှုဒေတာ (@0.5MPa၊ ယူနစ်- N)

Double-piston တည်ဆောက်ပုံကို ထောက်ပံ့ပေးသည်။အထွက်အင်အား နှစ်ဆ တူညီသော bore အရွယ်အစားရှိသော single-piston ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါ။

CXSJ နှင့် CXS Core ကွာခြားချက် နှိုင်းယှဉ်မှု

CXSJ သည် CXS ၏ အဆင့်မြှင့်တင်ထားသော အလွန်ကျစ်ကျစ်လျစ်လျစ်သော ဗားရှင်းဖြစ်ပြီး၊ ကျဉ်းမြောင်းသော automation scenarios များအတွက် အထူးသင့်လျော်သည်

အမြန်ရွေးချယ်ရေးလမ်းညွှန်

၁။ Bearing & Rod အမျိုးအစား ရွေးချယ်ခြင်း။- လေးလံသောဝန်နှင့် ဖုန်ထူသောပတ်ဝန်းကျင်များအတွက် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော CXSJM ကိုရွေးချယ်ပါ။ မြန်နှုန်းမြင့် ချောမွေ့ပြီး မကြာခဏ အပြန်အလှန် လှုပ်ရှားမှုအတွက် CXSJL ကို ရွေးချယ်ပါ။ Dual-end rod output နှင့် bilateral synchronous operation အတွက် CXSJWM/CXSJWL ကို လက်ခံပါ။

၂။ မော်ဒယ်ဗားရှင်း ရွေးချယ်မှု: အလွန်ကျစ်လစ်သိပ်သည်းသောအာကာသနှင့် axial piping တောင်းဆိုမှုများအတွက် CXSJ ကို ဦးစားပေးပါ။ လေကြားခံ သို့မဟုတ် လေးလံသောသက်ရောက်မှုခံနိုင်ရည်လိုအပ်ပါက စံ CXS ကိုရွေးချယ်ပါ။

၃။ သံလိုက်ဖွဲ့စည်းမှုရွေးချယ်မှု: သံလိုက်ခလုတ်များဖြင့် တည်နေရာရှာဖွေခြင်းအတွက် Z နောက်ဆက်တွဲကို ရွေးပါ။ သံလိုက်မဟုတ်သော နှင့် သံလိုက်-ဝင်ရောက်စွက်ဖက်မှု-ထိခိုက်လွယ်သော အခြေအနေများအတွက် Z ကို ချန်လှပ်ထားသည်။

၄။ Bore & Stroke ရွေးချယ်မှု: အမှန်တကယ်ဝန်နှင့်တွန်းအားဝယ်လိုအားအပေါ်အခြေခံ၍ bore အရွယ်အစားကိုဆုံးဖြတ်ပါ။ ပုံမှန်လေဖြတ်ခြင်းအကွာအဝေးသည် 5 ~ 100 မီလီမီတာ (အမြင့်ဆုံးလေဖြတ်ကန့်သတ်ချက်- 100 မီလီမီတာ) ဖြစ်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်
