CY1 Series Magnetic Coupling Rodless Cylinder | Classic Economic Base Model

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

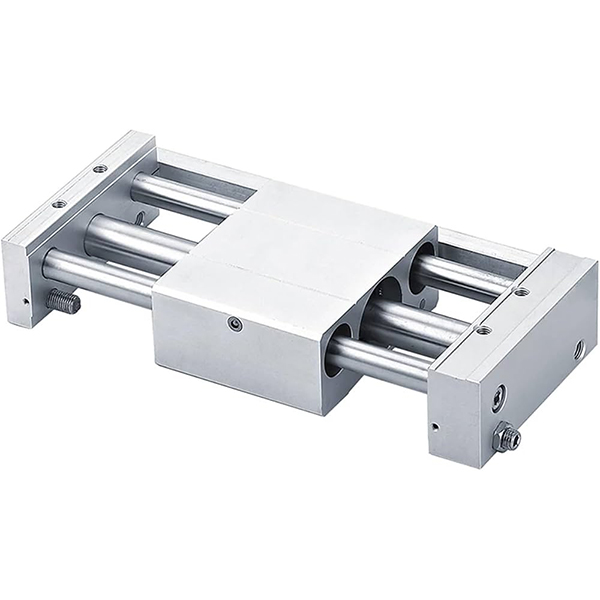

CY1S

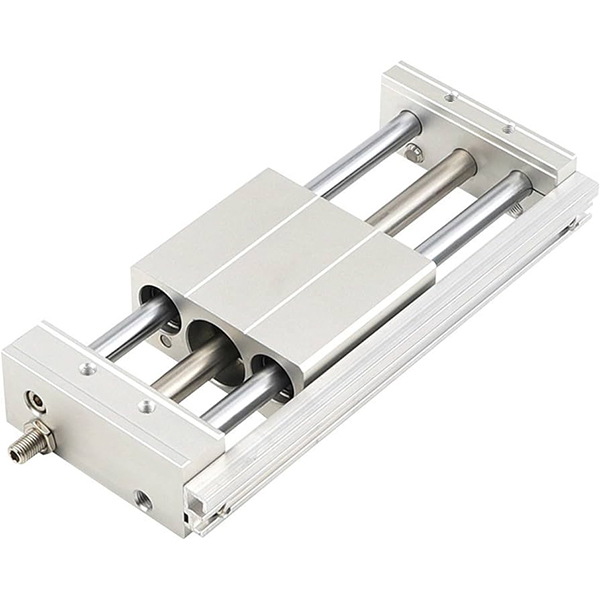

CY1L

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH CY1 စီးရီးသည် အဆင့်မြှင့်ထားသော CY3 စီးရီး၏ အခြေခံရှေ့ဆက်သူအဖြစ် ဆောင်ရွက်သည့် ဂန္ထဝင်နှင့် စျေးသက်သာသော သံလိုက်တွဲချိတ် rodless ဆလင်ဒါဖြစ်သည်။ ၎င်းသည် အတွင်းပိုင်းပစ္စတင်နှင့် ပြင်ပလျှောစားပွဲအား ပြင်းထန်သောသံလိုက်စွမ်းအားဖြင့် တပြိုင်နက် ရွေ့လျားစေသည့် အဆက်အသွယ်မရှိသော သံလိုက်ပြိုင်တူမောင်းနှင်မှုပုံစံကို လက်ခံထားသည်။ အပြည့်အ၀ ဖုံးအုပ်ထားသည့် သုည-ယိုစိမ့်မှု လုပ်ဆောင်ချက်၊ ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံနှင့် ကုန်ကျစရိတ်သက်သာသော စွမ်းဆောင်ရည်တို့ပါရှိသော၊ ၎င်းသည် ပေါ့ပါးမှအလတ်စား ဝန်နှင့် အလယ်အလတ်ကြာသော လေဖြတ်ခြင်းဆိုင်ရာ လမ်းကြောင်းအတိုင်း မောင်းနှင်ခြင်းအတွက် သီးသန့်ဖြစ်သည်။ φ6 မှ φ63mm မှ bore အကွာအဝေး၊ 1000mm အထိ Standard stroke နှင့် 1500mm အထိ အမြင့်ဆုံး လေဖြတ်ခြင်းနှင့်အတူ၊ ဤစီးရီးသည် အမျိုးမျိုးသော ဇာတ်လမ်းပုံစံလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးရန်အတွက် ၎င်းကို ယေဘုယျအားဖြင့် အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများအတွက် နှစ်သက်သော ဘတ်ဂျက်-ဖော်ရွေသော သန့်စင်သော rodless actuator ဖြစ်လာစေသည်။

Core Positioning & Structural Features

• Magnetic Coupling Drive & Clean Zero-Leakage Performance: ပစ္စတင်နှင့် စားပွဲပေါ်ရှိ စွမ်းအားမြင့် အမြဲတမ်းသံလိုက်များ တပ်ဆင်ထားသော သည် စက်မဟုတ်သော ထပ်တူကျသော ဂီယာကို နားလည်သဘောပေါက်သည်။ အပြည့်အ၀ အလုံပိတ် ဆလင်ဒါစည်သည် လေယိုစိမ့်မှုနှင့် ဖုန်မှုန့်ထုတ်လွှတ်မှုကို ဖယ်ရှားပေးကာ လျှပ်စစ်ပစ္စည်း၊ ဆေးဘက်ဆိုင်ရာ ပစ္စည်းများနှင့် အစားအသောက် ပြုပြင်ထုတ်လုပ်သည့် လုပ်ငန်းများတွင် တင်းကျပ်သော သန့်ရှင်းသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်နှင့် လုံးဝလိုက်လျောညီထွေဖြစ်စေသည်။

• Classic Base Structure နှင့် ကုန်ကျစရိတ် မြင့်မားသော စွမ်းဆောင်ရည်: အစိတ်အပိုင်းအနည်းငယ်ပါသော သေးငယ်သောစက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံကို လက်ခံခြင်းဖြင့် CY1 စီးရီးသည် ထုတ်လုပ်မှုကုန်ကျစရိတ်များကို ထိရောက်စွာလျှော့ချနိုင်ပြီး အဆင့်မြှင့်ထားသော CY3 စီးရီးများထက် ကုန်ကျစရိတ်ပိုမိုမြင့်မားသော ယှဉ်ပြိုင်နိုင်စွမ်းကို ပေးဆောင်ပါသည်။ အခြေခံ CY1B မော်ဒယ်တွင် ပေါင်းစပ်တပ်ဆင်ခြင်း မျက်နှာပြင် မပါရှိဘဲ တပ်ဆင်မှုအတွက် dual-end ပံ့ပိုးမှုကွင်းများ လိုအပ်ပါသည်။ အခြေခံဝတ်ဆင်-ခံနိုင်ရည်ရှိသောလက်စွပ်နှင့် ဖုန်မှုန့်ဒဏ်ခံလက်စွပ်ပုံစံဖြင့် တပ်ဆင်ထားပြီး၊ ၎င်းသည် ဝန်ဆောင်မှုသက်တမ်းအနည်းငယ်တိုသော်လည်း သမားရိုးကျစံလုပ်ငန်းအခြေအနေများအတွက် အပြည့်အဝအရည်အချင်းပြည့်မီသော အလုပ်ဖိအား 0.18MPa ပါရှိသည်။

• အပြည့်အဝလွှမ်းခြုံမှုအတွက် ကွဲပြားသော ဆင်းသက်လာသော မော်ဒယ်များ: ပြီးပြည့်စုံသော ထုတ်ကုန်အစီအစဥ်တွင် မတူညီသော တိကျမှုနှင့် ဝန်လိုအပ်ချက်များကို ကိုက်ညီစေရန် လမ်းညွှန်မှုအမျိုးအစားများစွာကို အကျုံးဝင်သည်-

• CY1B- လမ်းပြဖွဲ့စည်းပုံနှင့် တပ်ဆင်မျက်နှာပြင်မပါဘဲ အခြေခံအမျိုးအစား၊ ပြင်ပလမ်းညွန်သံလမ်းများနှင့် နှစ်ထပ်ကွင်းကွင်းများ လိုအပ်သည်။

• CY1S- ပြင်ပလမ်းညွှန်များမပါဘဲ light-load လုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည့် built-in sliding bearing ပါရှိသော ဆလိုက်လမ်းညွှန်အမျိုးအစား။

• CY1L- တည်ငြိမ်သောကြိမ်နှုန်းမြင့်ရွေ့လျားမှုအတွက် အလွန်ချောမွေ့သောလျှောလျှောနှင့် မြှင့်တင်ထားသောဝန်စွမ်းရည်ပါရှိသော Ball bearing လမ်းညွှန်အမျိုးအစား။

• CY1H- တိကျသောလွှဲပြောင်းမှုအခြေအနေများအတွက် အထူးကောင်းမွန်သော ထပ်ခါတလဲလဲနေရာချထားမှုတိကျမှုနှင့်အတူ တိကျသောအပြောင်းအရွှေ့အခြေအနေများ။

• CY1F- အနိမ့်ပိုင်း ပါးလွှာသော အမျိုးအစားသည် အမြင့် 29% လျှော့ချထားပြီး အလွန်ကျစ်ကျစ်လျစ်လျစ်သော စက်တပ်ဆင်မှုနေရာများအတွက် လုံးဝသင့်လျော်ပါသည်။


• Standard Buffer နှင့် ရွေးချယ်နိုင်သော High-Speed ​​Configuration: Standard Dual-end ရော်ဘာကြားခံများသည် လည်ပတ်မှုအကျိုးသက်ရောက်မှုကို ထိရောက်စွာစုပ်ယူနိုင်ပြီး လည်ပတ်နေသည့်ဆူညံသံများကို လျှော့ချပေးသည်။ ရွေးချယ်နိုင်သော ပြင်ပဟိုက်ဒရောလစ်ကြားခံများသည် အလယ်အလတ်မြန်နှုန်းမြင့် စက်ဘီးစီးလုပ်ငန်းအခြေအနေများအတွက် အမြင့်ဆုံးအမြန်နှုန်း 500mm/s တွင် တည်ငြိမ်သောလုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည်။

• သံလိုက်ခလုတ်များ၏ ကျယ်ပြန့်သော လိုက်ဖက်ညီမှု: ဆလင်ဒါကိုယ်ထည်ပေါ်ရှိ သီးသန့်ဖယ်ထားသော universal switch grooves များသည် D-M9 စီးရီးနှင့် D-A9 စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး မထင်သလို အနေအထားထည့်သွင်းခြင်းနှင့် လိုက်လျောညီထွေရှိသော လေဖြတ်ခြင်းအချက်ပြတုံ့ပြန်ချက်ကို ခွင့်ပြုပါသည်။

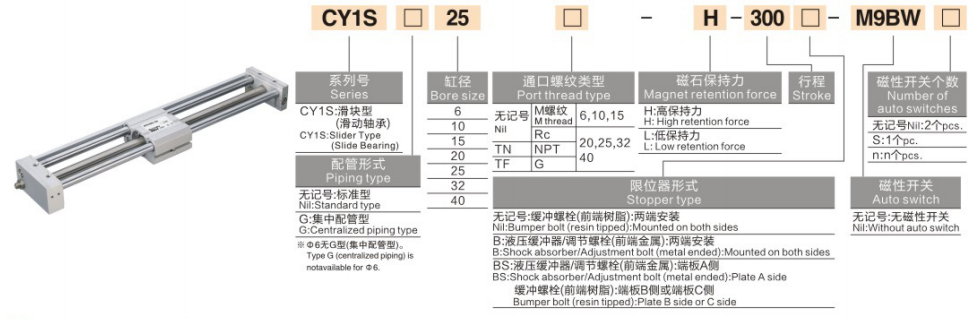

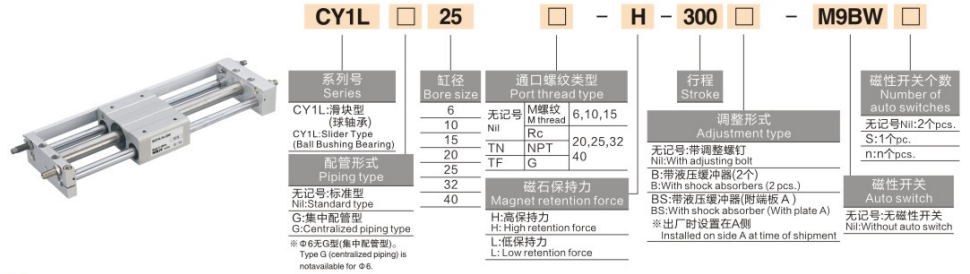

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

မော်ဒယ် နမူနာများ- CY1B20-500 | CY1S40-800-M9PL

စံအမိန့်အကိုးအကား နမူနာများ

• CY1B20-500- 20mm bore၊ 500mm stroke၊ သံလိုက်ခလုတ်မပါဘဲ အခြေခံအမျိုးအစား

• CY1S40-800-M9PL- 40mm bore၊ 800mm လေဖြတ်ခြင်း၊ သံလိုက်အနေအထားခလုတ်ဖြင့် လျှောလမ်းညွှန်အမျိုးအစား

ပင်မနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ (20 ℃ Standard အခြေအနေ)

1. အခြေခံ အထွေထွေသတ်မှတ်ချက်များ

• လည်ပတ်မှုမုဒ်: နှစ်ချက်-သရုပ်ဆောင်သံလိုက်အချိတ်အဆက်သည် အဆက်အသွယ်မရှိသော ပြိုင်တူကူးနိုင်သော ထုတ်လွှင့်မှု

• အလုပ်လုပ်သောအရည်: ဖိသိပ်ထားသောလေ (ဆီမပါသော လည်ပတ်မှုစံနှုန်း)

• ပတ်ဝန်းကျင် အပူချိန်: 5 ~ 60 ℃ (အေးခဲနေသောအလုပ်ပတ်ဝန်းကျင်မရှိ)

• အလုပ်ဖိအားအတိုင်းအတာ: 0.18~0.7MPa; သက်သေဖိအား: 1.05MPa

• Standard လည်ပတ်မှုအမြန်နှုန်း: 50~500mm/s

• ကြားခံမုဒ်: Standard dual-end ရော်ဘာကြားခံ၊ မြန်နှုန်းမြင့်အခြေအနေများအတွက် ရွေးချယ်နိုင်သော ပြင်ပ ဟိုက်ဒရောလစ်ကြားခံ

• Magnetic Holding Force ၊: 49 ~ 2450N (ဖောက်အရွယ်အစားဖြင့် တဖြည်းဖြည်း တိုးလာသည်)

2. အဓိကစွမ်းဆောင်ရည် ကန့်သတ်ချက်ဇယား (@0.5MPa)

အဓိကဖွဲ့စည်းပုံနှင့် ရွေးချယ်မှုလမ်းညွှန်ချက်များ

1. Load & Thrust ဖြင့် Bore Size ကို ရွေးချယ်ခြင်း။

• φ6~φ15 (Micro Light Duty): အသေးစား အီလက်ထရွန်နစ် တိကျသော စက်ကိရိယာများတွင် တိုတောင်းသော လေဖြတ်ခြင်း တိကျမှု အစိတ်အပိုင်း လွှဲပြောင်းခြင်းအတွက် ရည်ရွယ်သော ဝန် ≤2.5 ကီလိုဂရမ်အတွက် သင့်လျော်သည်။

• φ20~φ32 (အထွေထွေအလင်းတာဝန်): 4~10 ကီလိုဂရမ် ပေါ့ပါးသောဝန်နှင့် ကိုက်ညီပြီး ယေဘုယျအားဖြင့် အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများတွင် သမားရိုးကျ ရှည်လျားသော လေဖြတ်ခြင်းနှင့် ဆွဲခြင်း (≤1000 မီလီမီတာ) အတွက် သင့်လျော်ပါသည်။

• φ40~φ63 (အလတ်စား တာဝန်): 16~40 ကီလိုဂရမ် အလတ်စား ဝန်အခြေအနေများအတွက် အသုံးပြုနိုင်သည်၊ ထုပ်ပိုးမှုနှင့် ထောက်ပံ့ပို့ဆောင်ရေး အလိုအလျောက် စက်ကိရိယာများတွင် ကြာရှည်စွာ လေဖြတ်ခြင်းနှင့် ကြိမ်နှုန်းမြင့် စက်လည်ပတ်မှုဆိုင်ရာ လုပ်ငန်းခွင်အခြေအနေများအတွက် အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေသည်။

2. Model & Guideing System ရွေးချယ်မှု

• CY1B အခြေခံ အမျိုးအစားတပ်ဆင်ထားသော လမ်းညွှန်ဖွဲ့စည်းပုံမရှိသော ကုန်ကျစရိတ်အသက်သာဆုံး မော်ဒယ်။ သီးသန့်လမ်းပြဖွဲ့စည်းပုံများပါရှိသော ဘတ်ဂျက်-ထိခိုက်လွယ်သော ပရောဂျက်များနှင့် စက်ကိရိယာများအတွက် သင့်လျော်သော ပြင်ပလိုင်းယာလမ်းညွှန်ရထားများသည် မဖြစ်မနေလိုအပ်ပါသည်။

• CY1S Slide Guide အမျိုးအစား: ရိုးရှင်းသော တပ်ဆင်မှုနှင့် ကျယ်ပြန့်သော universality ပါ၀င်သော အလင်းဝန်များ (≤10kg) အတွက် ပြင်ပ အရန်လမ်းညွှန်များ မလိုအပ်ဘဲ လျှောလိုက် bearing လမ်းညွှန်များ တပ်ဆင်ထားပါသည်။

• CY1L Ball Bearing Guide အမျိုးအစား: မြန်နှုန်းမြင့် နှင့် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးလုပ်ငန်းခွင်အခြေအနေများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည့် အလွန်နိမ့်နိမ့်လျှောခံနိုင်ရည်နှင့် ဝန်ဆောင်မှုသက်တမ်း တိုးချဲ့ထားသော တိကျသေချာမှုမြင့်မားသော ဘောလုံးကို သယ်ဆောင်သည့် ဖွဲ့စည်းပုံကို လက်ခံပါသည်။

• CY1H High-Precision အမျိုးအစား− တိကျမှုမြင့်မားသောနေရာချထားခြင်းနှင့် မိုက်ခရို-အကွာအဝေးလွှဲပြောင်းမှုအခြေအနေများအတွက် အသုံးပြုနိုင်သော ထပ်တလဲလဲနေရာချထားမှုတိကျမှန်ကန်မှု ±0.02mm အထိရရှိစေရန် တိကျသောမျဉ်းဖြောင့်လမ်းညွှန်ယန္တရားဖြင့် စီစဉ်ထားပါသည်။

• CY1F Low-Profile အမျိုးအစား: ပါးလွှာသောဖွဲ့စည်းပုံအား 29% လျှော့ချပြီး အလုံးစုံအမြင့်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ပြီး ကျစ်လစ်သိပ်သည်းသော အလိုအလျောက်စက်ကိရိယာများအတွက် ကန့်သတ်ဒေါင်လိုက်တပ်ဆင်နေရာပြဿနာကို ဖြေရှင်းပေးပါသည်။

3. Environment & Functional Configuration ရွေးချယ်မှု

• သန့်ရှင်းသောပတ်ဝန်းကျင်ကို လိုက်လျောညီထွေဖြစ်အောင်: ထိတွေ့မှုမရှိသော ယိုစိမ့်မှု နှင့် ဖုန်မှုန့် ကင်းစင်သော သံလိုက် ဂီယာ ဒီဇိုင်းသည် တစ်ကိုယ်ရေသန့်ရှင်းမှု ထုတ်လုပ်မှု စံနှုန်းများနှင့် ကိုက်ညီပါသည်။ CY1S နှင့် CY1L မော်ဒယ်များကို နှစ်ရှည် အခန်းသန့်ရှင်းရေးအတွက် ဦးစားပေးပါသည်။

• High-Speed ​​Working Condition အဆင့်မြှင့်တင်ခြင်း။: 500mm/s အထိ ဆက်တိုက်လည်ပတ်မှုအမြန်နှုန်းကို တည်ငြိမ်စွာ ပံ့ပိုးပေးနိုင်သော အဆုံးသက်ရောက်မှုကို ဖယ်ရှားရန် ပြင်ပ ဟိုက်ဒရောလစ်ကြားခံများ တပ်ဆင်ပါ။

• တိကျမှုအနေအထား တုံ့ပြန်ချက်: Multi-point stroke positioning နှင့် real-time signal output ကို နားလည်ရန် D-M9 စီးရီး သို့မဟုတ် D-A9 စီးရီး သံလိုက်ခလုတ်များနှင့် တွဲပါ။

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

• သန့်ရှင်းသော အခန်းတွင်း ပစ္စည်းများ လွှဲပြောင်းခြင်း။: Zero-pollution magnetic coupling structure ကို semiconductor နှင့် LCD ဖုန်ကင်းစင်သော အလုပ်ရုံများတွင် တာဝေးပစ်ပစ္စည်းများ ကိုင်တွယ်ခြင်းအတွက် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုထားပြီး သန့်ရှင်းသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်၏ နောက်ဆက်တွဲ ညစ်ညမ်းမှုကို ရှောင်ရှားပါ။

• Packaging Line Workpiece Displacementကုန်ကျစရိတ်- စွမ်းဆောင်ရည်မြင့်မားသော ဒီဇိုင်းသည် အစားအသောက်နှင့် ဆေးဝါးထုပ်ပိုးမှုဆိုင်ရာ ပစ္စည်းများတွင် ပေါ့ပါးပြီး အလတ်စား အလုပ်အပိုင်းများကို ကြာရှည်စွာ တွန်းဆွဲခြင်းနှင့် လိုက်လျောညီထွေဖြစ်စေသော ချို့ယွင်းမှုနှုန်းနည်းပါးပြီး နေ့စဉ်ထိန်းသိမ်းမှုဖြင့် လိုက်လျောညီထွေဖြစ်စေသည်။

• အလိုအလျောက် စက်ပစ္စည်းတံခါး ထိန်းချုပ်မှု: Rodless ကျစ်လစ်သိပ်သည်းသောတည်ဆောက်ပုံသည် စက်ကိရိယာအကာအကွယ်တံခါးများနှင့် ဖုန်ဒိုင်းဒိုင်းများကို ကြာရှည်အဖွင့်အပိတ်မောင်းနှင်ခြင်းအတွက် သင့်လျော်သော ပြင်ပတပ်ဆင်မှုနေရာကို သက်သာစေသည်။

• Long-Stroke Assembly Line နေရာချထားခြင်း။: 1 ~ 1.5m အလွန်ရှည်သော လေဖြတ်ခြင်းအတွင်း တည်ငြိမ်တိကျသော တည်နေရာပြခြင်းကို ရရှိရန် ကိုက်ညီသော လမ်းညွှန် module များနှင့် ပူးပေါင်းကာ ထုတ်လုပ်မှုလိုင်းများ၏ စဉ်ဆက်မပြတ် စက်ဘီးစီးနေရာချထားခြင်းဆိုင်ရာ တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးပါသည်။

• စီးပွားရေး အစားထိုးဖြေရှင်းချက်- ဘတ်ဂျတ်အကန့်အသတ်ရှိသော အလိုအလျောက်စနစ်ဆိုင်ရာ ပရောဂျက်များတွင် စျေးနှုန်းမြင့် CY3 စီးရီးများအတွက် စံပြကုန်ကျစရိတ်သက်သာသော အစားထိုးမှုဖြစ်ပြီး အခြေခံရှည်လျားသော မျဉ်းသားမောင်းနှင်မှုလိုအပ်ချက်များကို အပြည့်အဝ ကျေနပ်စေပါသည်။

CY1 နှင့် CY3 စီးရီး Core စွမ်းဆောင်ရည် နှိုင်းယှဉ်မှု

အဆင့်သုံးဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

၁။ အရွယ်အစား အတည်ပြုချက်: ဘေးကင်းရေးအချက် ≥2 ဖြင့် လိုအပ်သောတွန်းအားကို တွက်ချက်ပါ။ အကြံပြုထားသော စည်းမျဉ်းများ- ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63။

၂။ မော်ဒယ်အမျိုးအစား အတည်ပြုချက်- အလွန်နိမ့်သောဘတ်ဂျက်အတွက် CY1B ကိုရွေးချယ်ပါ။ Light-load guide-free တပ်ဆင်မှုအတွက် CY1S၊ မြန်နှုန်းမြင့် ကြိမ်နှုန်းမြင့်လည်ပတ်မှုအတွက် CY1L၊ မြင့်မားသော တိကျသော နေရာချထားခြင်း တောင်းဆိုချက်များ အတွက် CY1H။

၃။ လေဖြတ်ခြင်းဆိုင်ရာ သတ်မှတ်ချက် အတည်ပြုချက်: သမားရိုးကျအသုံးပြုရန်အတွက် 50 ~ 1000mm လေဖြတ်ခြင်းကို ရွေးချယ်ပါ။ အလတ်စား အကွာအဝေး မောင်းနှင်မှု တောင်းဆိုချက်များအတွက် 1500mm အထိ တိုးချဲ့ထားသော လေဖြတ်ခြင်း

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CY1 စီးရီးဂန္ထဝင်သံလိုက်အချိတ်အဆက်မရှိသောဆလင်ဒါသည် ကွဲပြားသောလမ်းညွှန်မော်ဒယ်များပါရှိသော စီးပွားရေးသုညယိုစိမ့်မှုကင်းစင်သော actuator တစ်ခုဖြစ်ပြီး ဘတ်ဂျက်-ဖော်ရွေသော အခြေခံရှည်လျားသောလေဖြတ်ခြင်းဆိုင်ရာ လမ်းကြောင်းအတိုင်းမောင်းနှင်ခြင်းဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးပါသည်။
