DSNU Series Stainless Steel Mini Cylinder | ISO 6432 Standard Corrosion-Resistant Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

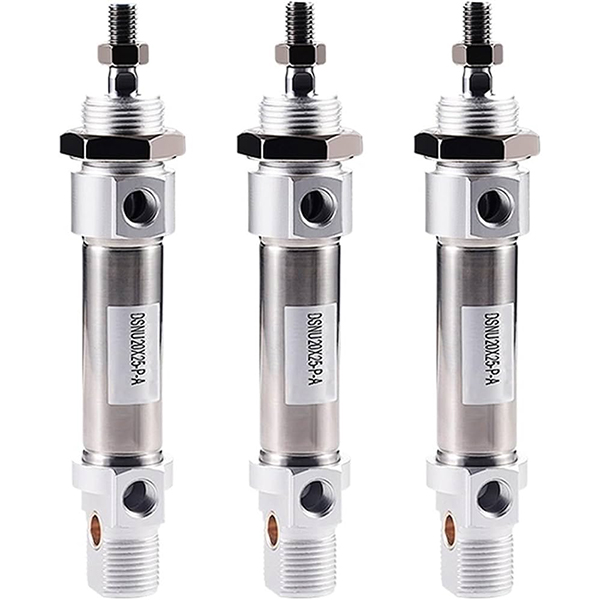

     SOLH DSNU စီးရီးသည် ISO 6432 နှင့် CETOP RP52P နိုင်ငံတကာစံနှုန်းများနှင့် အပြည့်အဝလိုက်လျောညီထွေရှိသော စွမ်းဆောင်ရည်မြင့် stainless steel mini pneumatic ဆလင်ဒါဖြစ်သည်။ ၎င်းသည် φ8 မှ φ63 မီလီမီတာအထိ ပေါက်ပေါက်အကွာအဝေးကို ဖုံးအုပ်ထားပြီး SUS304 သံမဏိဆလင်ဒါပြွန်နှင့် ပစ္စတင်တံ၊ အလိုအလျောက်ချိန်ညှိထားသော အမှုန်အမွှားကူရှင်၊ သာလွန်ကောင်းမွန်သောချေးခံနိုင်ရည်နှင့် အလွန်ကြာရှည်သောဝန်ဆောင်မှုသက်တမ်းတို့ပါရှိသည်။ FESTO DSNU၊ SMC CM2 နှင့် Airtac MG စီးရီးတို့နှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး စိုစွတ်သော၊ အားနည်းအက်ဆစ်နှင့် အားနည်းအယ်လကာလီ လုပ်ငန်းခွင်အခြေအနေများနှင့်အတူ အစားအစာ၊ ဆေးဝါး၊ အီလက်ထရွန်နစ်၊ ထုပ်ပိုးမှု၊ အထည်အလိပ်နှင့် အထူးအလိုအလျောက်စနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

  1.1 ကမ္ဘာလုံးဆိုင်ရာစံနှုန်းနှင့် အပြည့်အဝလဲလှယ်နိုင်မှု

     ISO 6432 နှင့် CETOP RP52P အပြည်ပြည်ဆိုင်ရာစက်မှုစံနှုန်းများနှင့်အညီ တင်းကျပ်စွာထုတ်လုပ်ထားပြီး၊ တပ်ဆင်ခြင်းအတိုင်းအတာနှင့် အင်တာဖေ့စ်သတ်မှတ်ချက်များအားလုံးသည် တစ်ကမ္ဘာလုံးတွင် တစ်စုတစ်စည်းတည်းရှိနေပါသည်။ ၎င်းသည် ပင်မနိုင်ငံတကာ အမှတ်တံဆိပ်အသေးစား ဆလင်ဒါများနှင့် အပြည့်အ၀ လဲလှယ်နိုင်မှု၊ သုည-မွမ်းမံမှု အစားထိုးခြင်းနှင့် စံအလိုအလျောက် စက်ကိရိယာများ၏ အဆင့်မြှင့်တင်မှုကို ပံ့ပိုးပေးသည်။

  1.2 Full Stainless Steel Corrosion-Resistant Structure

     ပရီမီယံ SUS304 သံမဏိဆလင်ဒါပြွန်နှင့် ပစ္စတင်လှံတံကို အတုပြုလုပ်ထားသော အလူမီနီယမ်အလွိုင်းအဖုံးများဖြင့် ပေါင်းစပ်ထားသည်။ ပေါင်းစပ်ထားသော ပစ္စည်းဖွဲ့စည်းပုံသည် ကောင်းမွန်သော သံချေးတက်ခြင်း၊ သံချေးတက်ခြင်း နှင့် ကြံ့ခိုင်မှုမြင့်မားသော စွမ်းဆောင်ရည်ကို ပေးစွမ်းပြီး စိုထိုင်းဆများသော၊ ဖုန်မှုန့်များ၊ အက်ဆစ်အားနည်းခြင်းနှင့် အယ်လကာလီ အားနည်းသော၊ တာရှည်ခံနိုင်သော သာမန်လူမီနီယမ်မီနီဆလင်ဒါများထက် များစွာသာလွန်ကောင်းမွန်ပါသည်။

  1.3 Roller Crimped Firm Structure

     တင်းကျပ်ပြီး ခိုင်မာသော အလုံးစုံဖွဲ့စည်းပုံ၊ ထူးထူးခြားခြား တုန်ခါမှုကို ခံနိုင်ရည်ရှိပြီး တည်ငြိမ်သောလည်ပတ်မှုနှင့်အတူ အဆုံးအဖုံးချိတ်ဆက်မှုအတွက် ပရော်ဖက်ရှင်နယ် roller crimping တံဆိပ်ခတ်ခြင်းနည်းပညာကို အသုံးပြုခြင်း။ ဖြောင့်စင်းသော အဝိုင်းပုံသဏ္ဍာန်သည် ရိုးရှင်းသောဖွဲ့စည်းပုံပါရှိပြီး နေ့စဥ်တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေစေပြီး နောက်ပိုင်းတွင် လည်ပတ်မှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

  1.4 ကွဲပြားသော ရွေ့လျားမှုနှင့် တိုတောင်း-အမျိုးအစား ကျစ်ကျစ်လစ်လစ် ရွေးချယ်စရာများ

     • DSNU Double Acting: Dual-end air intake reciprocating motion၊ သမားရိုးကျ linear automation အတွက် universal Standard type ဖြစ်သည်။

     • DSNU-…-P Single Acting (Push Out): ဘေးကင်းစွာ ပြန်လည်သတ်မှတ်မှု အခြေအနေများအတွက် နွေဦး တွန်းထုတ်သည့် ဖွဲ့စည်းပုံ၊ ဓာတ်အား ချို့ယွင်းပြီးနောက် အလိုအလျောက် တိုးချဲ့မှု။

     • DSNU-…-R တစ်ခုတည်းသရုပ်ဆောင်ခြင်း (နောက်သို့ဆွဲထုတ်ခြင်း): အကာအကွယ်နေရာချထားမှုယန္တရားများအတွက် ပါဝါချို့ယွင်းပြီးနောက် အလိုအလျောက် ပြန်လည်ရုပ်သိမ်းခြင်း နွေဦးဖွဲ့စည်းပုံ။

     • DSNU-…-PPV Self-Adjusting Cushion: Dual-end intelligent self-adjusting pneumatic ကြားခံ၊ manual adjustment မလိုအပ်ပါ၊ full pressure range မြန်နှုန်းမြင့် လုပ်ဆောင်မှုအတွက် သင့်လျော်ပါသည်။

     • DSNU-S အတိုအမျိုးအစား- အရှည် ၃၅ မီလီမီတာ ပိုတိုပြီး စံအမျိုးအစားထက် အကျယ် 40% ပိုကျဉ်းသည်၊ အလွန်ကျဉ်းမြောင်းသော နေရာတပ်ဆင်မှုအခြေအနေများအတွက် စိတ်ကြိုက်ပြင်ဆင်ထားသည်။

  1.5 အဆင့်မြှင့်တင်ထားသောကူရှင်နှင့် ပွတ်တိုက်မှုနည်းသော အလုံပိတ်စနစ်

     အခြေခံဆူညံသံနှင့် အကျိုးသက်ရောက်မှုလျှော့ချရန်အတွက် elastic ကြားခံ pad (P) တပ်ဆင်ထားသောစံ၊ 0.1 ~ 1.0MPa မြန်နှုန်းမြင့် မကြာခဏရွေ့လျားမှုအတွက် အလိုအလျောက်လိုက်လျောညီထွေဖြစ်စေသော အရှိန်အဟုန်ဖြင့် အလိုအလျောက်လိုက်လျောညီထွေဖြစ်စေသော ဖိအားအကွာအဝေးသို့ လိုက်လျောညီထွေဖြစ်အောင် ဆန်းသစ်သော PPV ကိုယ်တိုင်ချိန်ညှိနိုင်သော လေကူရှင်။ ပွတ်တိုက်မှုနည်းသော ပေါင်းစပ်တံဆိပ်နှင့် တပ်ဆင်ထားသော ဆီသိုလှောင်မှု groove ပါရှိသော ဆလင်ဒါတွင် အလွန်နိမ့်သောစတင်ဖိအား၊ တည်ငြိမ်သောဆီကင်းစင်သောလည်ပတ်မှုနှင့် လည်ပတ်မှုသက်တမ်း 8 သန်းကျော်ရှိသည်။

  1.6 တိကျသော သံလိုက်ဓာတ် လျှပ်ကူးပုံဖွဲ့စည်းမှု

     စိတ်ကြိုက်ထည့်သွင်းထားသော သံလိုက်လက်စွပ် (A code) သည် FESTO SMT နှင့် SMC M9B စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး အချိန်နှင့်တပြေးညီ တိကျသော ပစ္စတင်တည်နေရာရှာဖွေတွေ့ရှိမှုနှင့် PLC အချက်ပြချိတ်ဆက်မှုထိန်းချုပ်မှု၊ အလိုအလျောက်စက်ဝန်းတည်နေရာပြခြင်းနှင့် ဉာဏ်ရည်ထက်မြက်သောစောင့်ကြည့်မှုများကို ပံ့ပိုးပေးသည်။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

 1. ရိုးရိုးပုံစံတည်ဆောက်ပုံ: DSNU25-100-PPV-A-MQ

  2. စံအမိန့်နမူနာများ

     • Double Acting PPV Cushion သံလိုက်ပုံစံ- DSNU32-75-PPV-A-MQ (32mm bore, 75mm stroke, lateral flange mounting, magnetic တပ်ဆင်ထားသော)

     • Short-Type Double Acting Elastic Cushion မော်ဒယ်- DSNU-S20-50-P-A (20mm bore၊ 50mm stroke၊ အလွန်ကျစ်လစ်သိပ်သည်းသော ကိုယ်ထည်၊ သံလိုက်တပ်ဆင်ထားသော)

     • Single Acting Spring Return မော်ဒယ်- DSNU16-30-R-P-A (16mm bore၊ 30mm stroke၊ spring reset၊ magnetic တပ်ဆင်ထားသော)

3. Core Technical Parameters (Standard Type)

4. 0.5MPa Theoretical Thrust & Tension Reference Chart (Single Rod)

  4.1 Double Acting (DSNU) စွမ်းဆောင်ရည်ဒေတာ

  4.2 Single Acting (DSNU-R Spring Return) စွမ်းဆောင်ရည်ဒေတာ

5. ပုံစံများနှင့် ဆင်းသက်လာသော မော်ဒယ်များကို တပ်ဆင်ခြင်း။

  5.1 ကွဲပြားသော Universal Mounting နည်းလမ်းများ

     • MQ Lateral Port Flange: သမားရိုးကျ အလိုအလျောက်စနစ် အပြင်အဆင်အတွက် အကျယ်ပြန့်ဆုံး အမျိုးအစားဖြစ်သော ဘေးထွက်လေဝင်ပေါက်ဖြင့် Standard flange fixed mounting

     • MA Axial Port Flange: Axial လေဝင်ပေါက်ဒီဇိုင်း၊ အကန့်အသတ်ရှိသော axial တပ်ဆင်နေရာအတွက် အထူးသင့်လျော်သည်။

     • MH တိုက်ရိုက်တောင်- ကျဉ်းမြောင်းသောနေရာ တပ်ဆင်မှုအတွက် အလွန်ပါးလွှာသော ကိုယ်ထည်

     • KP Clamping ယူနစ်- မတရားသော လေဖြတ်ခြင်း အနေအထားကို ပြုပြင်ခြင်းနှင့် ဆန့်ကျင်အော့ဖ်ဆက် နေရာချထားခြင်းအတွက် တပ်ဆင်ထားသော လော့ခ်ချခြင်း လုပ်ဆောင်ချက်

     • FA/FB ရှေ့/နောက် အနားကွပ်: ရှေ့နှင့်နောက် အပြားလိုက် အနားကွပ် ပြုပြင်ခြင်း ၊ ISO စံသတ်မှတ်ချက် တပ်ဆင်ခြင်း ဆက်စပ်ပစ္စည်းများ နှင့် အပြည့်အဝ လိုက်ဖက်ပါသည်။

  5.2 Core Derivative စီးရီးများ

     • DSNU စံနှုန်း: ယေဘူယျအလိုအလျောက်လုပ်ဆောင်မှုအတွက် elastic သို့မဟုတ် လေကြားခံပါရှိသော Universal double acting အမျိုးအစား

     • DSNU-S အတိုအမျိုးအစား: အလွန်ကျဉ်းမြောင်းသော နေရာတပ်ဆင်မှု အခြေအနေများအတွက် သီးသန့် အတိုချုံးထားသော ကိုယ်ထည်

     • DSNU-…-P/R တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း။: လုပ်ငန်းခွင်အခြေအနေများကို ပြန်လည်သတ်မှတ်ရန်အတွက် နွေဦးပေါက်ခြင်း/ စပရိန်ပြန်စသည့် တစ်ခုတည်းသော သရုပ်ဆောင်မော်ဒယ်များ

     • DSNU-…-PPV Self-Adjusting Cushion: Intelligent adaptive buffering ၊ မြန်နှုန်းမြင့် မကြာခဏ စက်ဘီးစီးခြင်းအတွက် ဦးစားပေး

6. DSNU vs CM2 vs MG ရွေးချယ်မှု နှိုင်းယှဉ်မှု

7. 3-အဆင့် အမြန်ရွေးချယ်ခြင်း လမ်းညွှန်

     ၁။ ဖေဖေ့ရွေးချယ်မှု: အမှန်တကယ် ဝန်အလေးချိန်အရ သင့်လျော်သော bore အရွယ်အစားကို ရွေးချယ်ပါ၊ လုံခြုံမှု 50% ထက်ပို၍ သိမ်းဆည်းပါ။ မြန်နှုန်းမြင့်လည်ပတ်မှု၊ ချေးခံနိုင်ရည်နှင့် နိုင်ငံတကာစံနှုန်းကိုက်ညီမှုတောင်းဆိုမှုများအတွက် DSNU စီးရီးကို ဦးစားပေးပါ။

     ၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: အမှန်တကယ် အလုပ်လုပ်သော လေဖြတ်ခြင်း အပေါင်း 10~20mm ဘေးကင်းရေး အနားသတ်၊ စံနှုန်းကန့်သတ်ချက်များကို လိုက်နာပါ- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤500mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤150mm။

     ၃။ Functional Configuration: မြန်နှုန်းမြင့်လုပ်ဆောင်မှုအတွက် PPV အလိုအလျောက်ချိန်ညှိနိုင်သော လေကူရှင်ကို ရွေးပါ (> 500mm/s); တပ်ဆင်ရန်နေရာကျဉ်းအတွက် DSNU-S အတိုအမျိုးအစားကို ရွေးချယ်ပါ။ အလိုအလျောက် တည်နေရာကို သိရှိခြင်းအတွက် သံလိုက်လက်စွပ် + SMT/M9B ခလုတ်များကို ချိတ်ဆက်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH DSNU ISO 6432 သံမဏိဆလင်ဒါတွင် သံမဏိအသေးစားဆလင်ဒါတွင် သံမဏိဖွဲ့စည်းပုံအား အပြည့်အဝ ချေးခံနိုင်ရည်ရှိသော သံမဏိဖွဲ့စည်းပုံ၊ အလိုအလျောက်ချိန်ညှိနိုင်သော ဉာဏ်ရည်ထက်မြက်သည့်ကြားခံစနစ်၊ ဆီမပါသော တာရှည်လည်ပတ်မှုနှင့် ကွဲပြားသော တပ်ဆင်ခြင်းရွေးချယ်စရာများ၊ အစားအသောက်၊ ဆေးဝါး၊ အီလက်ထရွန်းနစ်နှင့် ကြမ်းတမ်းသောပတ်ဝန်းကျင်အတွက် စက်ကိရိယာများအတွက် အဆင့်အတန်းမြင့်သော universal mini ဆလင်ဒါဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးပါသည်။
