HFP စီးရီး Mechanical Parallel ပုံစံ

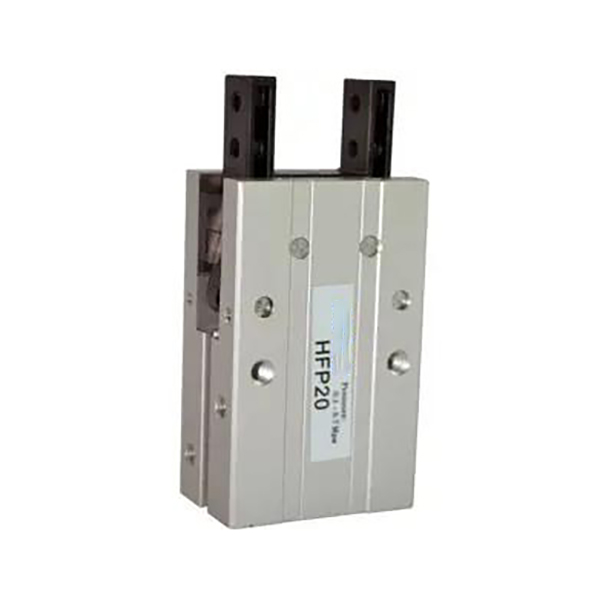

HFP Series Lever-Type Economical Parallel Pneumatic Gripper

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH HFP စီးရီးများသည် မေးရိုး ၂ ခု အပြိုင်ဖွင့်ခြင်းနှင့် ပိတ်ခြင်းအတွက် စက်လီဗာဂီယာကို လက်ခံပါသည်။ ပင်မအားသာချက်များ- ပြိုင်ဆိုင်မှုရှိသောစျေးနှုန်းဖြင့် ရိုးရှင်းသောလီဗာယန္တရား၊ တည်ငြိမ်သောကုပ်တွယ်မှုစွမ်းဆောင်ရည်၊ သုံးဖက်ခြမ်းရှိ universal mounting၊ စက်ရုံမှကြိုတင်ထည့်သွင်းထားသော သံလိုက်နှင့် ဝတ်စားဆင်ယင်မှုတို့ကို ခံနိုင်ရည်ရှိသော တာရှည်ခံသောဝန်ဆောင်မှုသက်တမ်း။ ၎င်းသည် ကြိမ်နှုန်းမြင့်တင်/ချခြင်းနှင့် ကုန်ကျစရိတ်များသော အလိုအလျောက်စနစ်သုံး ဘူတာများအတွက် light load များအတွက် အဓိကကျသော စျေးသက်သာသော အပြိုင် gripper ဖြေရှင်းချက်ဖြစ်သည်။

Core Structure နှင့် Operating Features

     -- လုပ်ငန်းအခြေခံမူ- ပစ္စတင်သည် အပြိုင်လှုပ်ရှားရန်အတွက် မေးရိုးနှစ်ခုကို မောင်းနှင်ရန် လီဗာတပ်ဆင်မှုကို တွန်းပို့သည်။ သန့်စင်သော စက်လီဗာဒရိုက်၊ အစိတ်အပိုင်းများနည်းပြီး ပြုပြင်ထိန်းသိမ်းမှုစရိတ်သက်သာသည်။

     -- Force Characteristic- ပစ္စတင်အား ချဲ့ပြီး ပြန်နုတ်သည့်အခါ ပါးရိုးများ ကုပ်နေပါသည်။ Clamping force သည် ပိုမိုလုံခြုံသော workpiece ကိုကိုင်ဆောင်ရန်အတွက် အဖွင့်အင်အားထက် 20% ~ 30% ပိုများသည်။

     -- တည်ငြိမ်မှုနှင့် တိကျမှု- မေးရိုးနှင့် ပင်မကိုယ်ထည်ကြားရှိ ကြီးမားသော ထိတွေ့မျက်နှာပြင်သည် တုန်ခါမှုကို လျှော့ချပေးပြီး ကုပ်ဆွဲခြင်း တိကျမှုကို တိုးတက်စေသည်။ သတ္တုခွဲထုတ်ခြင်းပြားများသည် ပွန်းပဲ့မှုလျော့နည်းစေရန်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန်အတွက် ပွတ်တိုက်မှုမျက်နှာပြင်များကို ခွဲထုတ်သည်။

     -- Flexible Mounting- တပ်ဆင်မှုသုံးမျက်နှာ (ဘေး/အောက်ခြေ/နောက်)။ ပေါင်းစည်းထားသော အာရုံခံ grooves များသည် အပိုကွင်းများမပါဘဲ တိုက်ရိုက်သံလိုက်ခလုတ်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။

     -- ပစ္စည်းနှင့် တာရှည်ခံမှု- မာကျောသော anodized အလူမီနီယမ်ကိုယ်ထည်၊ ဝတ်ဆင်-ခံနိုင်ရည်ရှိသော လီဗာအစိတ်အပိုင်းများနှင့် stainless steel မေးရိုးများ။ စက်လည်ပတ်မှုသက်တမ်း ≥5 သန်းကြိမ်၊ စဉ်ဆက်မပြတ် ကြိမ်နှုန်းမြင့် အလိုအလျောက်စနစ်လည်ပတ်မှုအတွက် သင့်လျော်သည်။

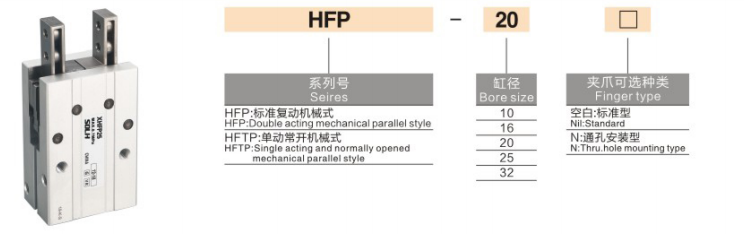

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

  1. မော်ဒယ် နမူနာ: HFP20+2CS1-G

 2. စံအမိန့်အကိုးအကား နမူနာများ

     -- HFP16：Bore 16၊ ခလုတ်မပါဘဲ နှစ်ထပ်သရုပ်ဆောင်သော အခြေခံမော်ဒယ်

     -- HFP25N：Bore 25၊ ဖောက်-အပေါက်တပ်ဆင်ခြင်းဗားရှင်း

     -- HFP32+2CS1-G：Bore 32၊ CS1-G သံလိုက်ခလုတ်နှစ်ခု တပ်ဆင်ထားသည်။

Universal Core Technical Specifications (Double Acting @0.5MPa)

Core Competitive အားသာချက်များ

   1. အလွန်ကောင်းမွန်သောကုန်ကျစရိတ်-စွမ်းဆောင်ရည်လီဗာဖွဲ့စည်းပုံ

     -- ရိုးရှင်းသော စက်ပိုင်းဆိုင်ရာ ဂီယာသည် အစိတ်အပိုင်းအရေအတွက်ကို လျှော့ချပေးသည်။ စျေးနှုန်းသည် လမ်းညွှန်ရထားလမ်းအမျိုးအစားမော်ဒယ်များ၏ 1/2 ~ 2/3 သာရောက်ရှိသော်လည်း စွမ်းဆောင်ရည်မြင့်မားသောအပြိုင် grippers များနှင့်နီးစပ်ပါသည်။

   2. ပိုမိုမြင့်မားသော ကုပ်ဆွဲအားသည် ဘေးကင်းမှုကို မြှင့်တင်ပေးသည်။

     -- တိုးချဲ့စဉ်အတွင်း Clamping force သည် ထုတ်လွှတ်မှုထက် 20% ~ 30% ပိုကြီးပြီး ပေါ့ပါးသော load အခြေအနေအောက်တွင် workpiece ချော်နိုင်ခြေကို လျှော့ချပေးသည်။

   3.Three-direction universal mounting

     -- ဆိုက်အတွင်းတွင် လွယ်ကူစွာ ဆောင်ရွက်ပေးရန်အတွက် အလျားလိုက်၊ ဒေါင်လိုက်နှင့် ဘေးတိုက် တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည့် ဘေး၊ အောက်ခြေနှင့် အနောက်မျက်နှာများတွင် ရရှိနိုင်သော အပေါက်များ။

   4. Built-in သံလိုက်၊ အာရုံခံကိရိယာ တပ်ဆင်မှုအတွက် အဆင်သင့်

     -- အမြဲတမ်း သံလိုက်ကို စံအဖြစ် ပေါင်းစပ်ထားသည်။ CS1-G ခလုတ်များအတွက် ကိုယ်ထည်သီးသန့် လျှောကွက်များ၊ အပိုတပ်ဆင်ခြင်းကွင်းများမလိုအပ်ပါ။

   5. လည်ပတ်မှုမြင့်မားမှုအတွက် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော ဒီဇိုင်း

     -- သတ္တုပွတ်တိုက်မှုဆန့်ကျင်သော ခွဲထုတ်ကိရိယာများသည် အစိတ်အပိုင်းများပွန်းပဲ့ခြင်းကို လျှော့ချပေးကာ စဉ်ဆက်မပြတ် အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများအတွက် တာရှည်ဝန်ဆောင်မှုသက်တမ်းကို ပေးဆောင်သည်။

တပ်ဆင်ခြင်းပုံစံများနှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အသုံးချမှုများ

   1. Mounting ရွေးစရာများ

     -- ဘေးဘက် တပ်ဆင်ခြင်း- စည်းဝေးပွဲလိုင်းအား တင်/ချခြင်းအတွက် အလျားလိုက် ကုပ်ခြင်း။

     -- အောက်ခြေတပ်ဆင်ခြင်း- ဆေးထိုးပုံသွင်းခြင်းနှင့် စက်ကိရိယာရွေးချယ်ခြင်းအတွက် ဒေါင်လိုက်ရုတ်သိမ်းခြင်း။

     -- နောက်ဘက် တပ်ဆင်ခြင်း- ကျဉ်းမြောင်းသော ဘူတာများအတွက် ဘေးတိုက် ဆုပ်ကိုင်ခြင်း။

   3. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C နှင့် အီလက်ထရွန်းနစ်ပစ္စည်းများ- အသေးစား ပလပ်စတစ် အစိတ်အပိုင်းများ၊ ဟာ့ဒ်ဝဲ အစိတ်အပိုင်းများနှင့် ဘက်ထရီအိုးများကို ဆုပ်ကိုင်ထားသည်။

     -- မော်တော်ကားအစိတ်အပိုင်းများ- သေးငယ်သော ထုထည်အစိတ်အပိုင်းများ၊ ရော်ဘာဒြပ်စင်များနှင့် အတွင်းပိုင်းဖြတ်တောက်မှုများကို လွှဲပြောင်းပါ။

     -- ထုပ်ပိုးမှုနှင့် ထောက်ပံ့ပို့ဆောင်ရေး- ပုံးသေးသေးများ၊ ပလပ်စတစ်အိတ်များနှင့် သေးငယ်သော အလွှာများကို ကောက်ယူခြင်း။

     -- အထွေထွေ အလိုအလျောက်စနစ်- ဘူတာရုံနေရာချထားမှုကို ကုပ်တွယ်ခြင်းနှင့် ကြိမ်နှုန်းမြင့် အပြန်အလှန်တုံ့ပြန်ခြင်း ကိုင်တွယ်ခြင်း။

ရွေးချယ်မှု နှိုင်းယှဉ်ချက်- HFP Lever VS HFY Pivot VS MHZ2 Linear Guide Gripper

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. workpiece ထုထည်အပေါ်အခြေခံ၍ ဖောက်သည်ရွေးချယ်မှု

     -- 10 ≤1kg；16=1~2kg；20=2~3kg；25=3~5kg；32=5~8kg။ ≥30% ဘေးကင်းရေးအနားသတ်ကို သီးသန့်ထားပါ။

   2. လေဖြတ်ခြင်းစစ်ဆေးခြင်း။

     -- စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်မဖြစ်စေရန် မေးရိုး ≥ workpiece အပြင်ဘက်အတိုင်းအတာ နှင့် အနည်းဆုံး 2mm ကင်းရှင်းကြောင်း သေချာပါစေ။

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- အလိုအလျောက် အချက်ပြ သော့ခတ်ခြင်း- အဖွင့်အပိတ် အခြေအနေကို သိရှိနိုင်ရန် CS1-G သံလိုက်ခလုတ်နှစ်ခုကို တပ်ဆင်ပါ။

     -- သီးသန့်စက်ပစ္စည်းအပြင်အဆင်- HFP သုံးဘက်ခြမ်းတပ်ဆင်ခြင်းသည် လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုဖြေရှင်းချက်ကို ပံ့ပိုးပေးသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH HFP စျေးသက်သာသောလီဗာအမျိုးအစားအပြိုင် pneumatic gripper သည် ပိုမိုမြင့်မားသောကုပ်ဆွဲစွမ်းအားဖြင့် စက်လီဗာဒရိုက်ကို ပါ၀င်သည်၊ ဘေးဘက်သုံးဘက်ပတ်လုံးတပ်ဆင်ခြင်းနှင့် သံလိုက်လက်စွပ်၊ ကြိမ်နှုန်းမြင့် 3C၊ ထုပ်ပိုးခြင်းနှင့် အထွေထွေကုန်ကျစရိတ်များအထိခိုက်မခံသော အလိုအလျောက်ကိုင်တွယ်သည့်နေရာများအတွက် စံပြတန်ဖိုးနည်းအလင်းနှင့် အလယ်အလတ်ဝန်ကိုင်တွယ်ဖြေရှင်းချက်တို့ပါရှိသည်။
