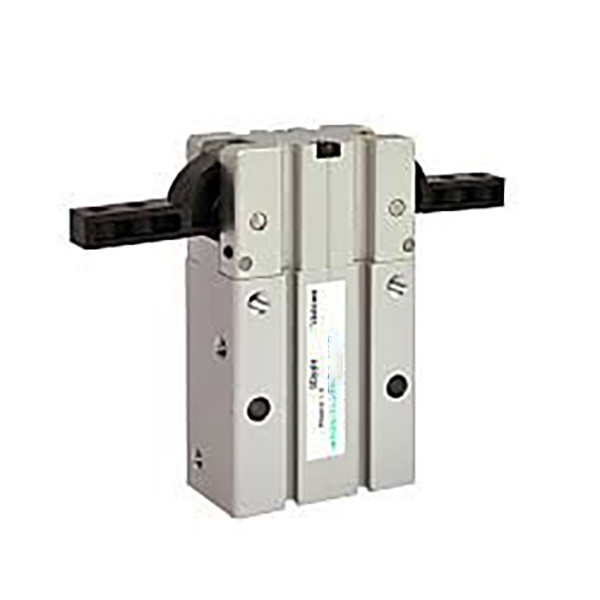

HFR Series 180° Pivot-Type Wide Opening Pneumatic Gripper

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH HFR စီးရီးသည် 180° wide-opening 2-taw pneumatic gripper ဖြင့် လှည့်ပတ်ချိတ်ဆက်မှုကို မောင်းနှင်ပေးပါသည်။ အဓိကအားသာချက်များ- အမြင့်ဆုံးရှင်းလင်းမှုအတွက် 180° မေးရိုးအဖွင့်၊ အလွန်ကောင်းမွန်သောစက်မှုဆိုင်ရာရှောင်ရှားနိုင်မှုစွမ်းရည်၊ universal mounting မျက်နှာပြင်သုံးခု၊ ပေါင်းစပ်ဖုန်မှုန့်ဒဏ်ခံဖွဲ့စည်းပုံနှင့် ကြိုတင်ထည့်သွင်းထားသော အမြဲတမ်းသံလိုက်။ ၎င်းသည် ရွေးချယ်ရာနေရာ အနှောင့်အယှက်များနှင့် ကျယ်ပြန့်သော အလုပ်အပိုင်းကို ဆုပ်ကိုင်ခြင်းတို့ကို ဖယ်ရှားရန် ကြီးမားသော လွှဲရှင်းလင်းမှု လိုအပ်သော အလင်းဝန်ဘူတာများအတွက် ပင်မလျှပ်ကူးပစ္စည်း ရွေးချယ်မှုဖြစ်သည်။

ပင်မဖွဲ့စည်းပုံနှင့် လုပ်ငန်းအင်္ဂါရပ်များ

     -- Operating Principle- Piston သည် rotary လှုပ်ရှားမှုအတွက် မေးရိုးနှစ်ခုကို မောင်းနှင်ရန်အတွက် pivot linkage assembly ကို တွန်းပို့ပါသည်။ မေးရိုးတစ်ခုတည်းလွှဲထောင့်သည် 90° ရောက်သည်၊ ရှောင်ရန်နေရာအများဆုံးရရန် အပြည့်ဖွင့်လိုက်သောအခါ မေးရိုးဖြောင့်တန်းသည်။

     -- လုပ်ဆောင်ချက် လက္ခဏာရပ်- စံအဖြစ် နှစ်ချက်သရုပ်ဆောင်ခြင်း၊ clamping အတွက် လေထောက်ပံ့မှု၊ အဖွင့်အတွက် ပြောင်းပြန်လေ။ တည်ငြိမ်သောနေရာချထားမှုအတွက် အများဆုံးဖွင့်ထောင့် 180°±2°၊ အနီးကပ်ထောင့် -2°~-5°။

     -- ဖုန်မှုန့်နှင့် ဝတ်ဆင်ခြင်း ကာကွယ်ရေး- ဖုန်ထူသောပတ်ဝန်းကျင်အတွက် မေးရိုးအပိုင်းရှိ ဖုန်မှုန့်-ဒဏ်ခံဖွဲ့စည်းပုံကို အကောင်းဆုံးပြင်ဆင်ထားသည်။ ပွန်းပဲ့မှုကို လျှော့ချရန်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန်အတွက် သတ္တုပိုင်းခြားသည့်ပြားများသည် ပွတ်တိုက်မှုရှိသော မျက်နှာပြင်များကို ခွဲထုတ်သည်။

     -- Flexible Mounting- တပ်ဆင်မှုသုံးမျက်နှာ (ဘေး/အောက်ခြေ/နောက်)။ အောက်ခြေအောက်ခြေရှိ ပင်နံပါတ်အပေါက်များကို တည်နေရာရှာဖွေခြင်းသည် တပ်ဆင်မှုတိကျမှုနှင့် ထပ်ခါတလဲလဲ နေရာချထားမှုကို လိုက်လျောညီထွေဖြစ်စေသည်။

     -- အာရုံခံ လိုက်ဖက်မှု- သတ်မှတ်ချက်များ အားလုံးအတွက် အမြဲတမ်း သံလိုက်တပ်ဆင်ထားသည်။ ဘေးဘက်နံရံများရှိ စက်ဝိုင်းအာရုံခံအပေါက်များသည် CMSH/DMSH(S) သံလိုက်ခလုတ်များကို အပိုကွင်းစကွင်းပိတ်များမပါဘဲ တိုက်ရိုက်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။

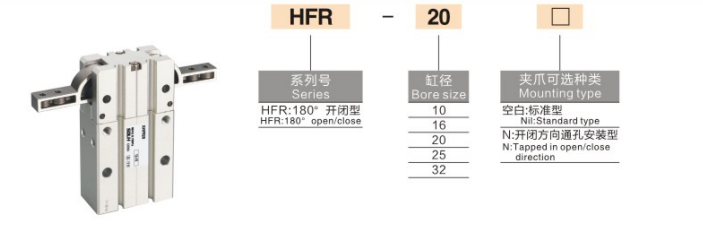

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ: HFR20N+2CMSH

   2. စံအမိန့်အကိုးအကား နမူနာများ

     -- HFR16：Bore 16၊ သံလိုက်ခလုတ်မပါဝင်ဘဲ နှစ်ဆသရုပ်ဆောင်သော အခြေခံမော်ဒယ်

     -- HFR25N：Bore 25၊ ဖောက်-အပေါက်တပ်ဆင်ခြင်းဗားရှင်း

     -- HFR32+2CMSH：Bore 32၊ CMSH သံလိုက်ခလုတ်နှစ်ခုပါရှိသည်။

Universal Core Technical Specifications (Double Acting @0.5MPa)

Core Competitive အားသာချက်များ

   1. စက်ပိုင်းဆိုင်ရာ ရှောင်ရှားမှုအတွက် 180° အလွန်ကျယ်သော အဖွင့်

     -- မေးရိုးများသည် လေဖြတ်ခြင်းအပြည့်ဖြင့် မျဉ်းဖြောင့်အတိုင်း ညှိပေးကာ အလုပ်ခွင်ဝင်ရောက်စွက်ဖက်မှုပြဿနာများကိုဖြေရှင်းရန်၊ နက်ရှိုင်းသောအပေါက်နှင့် ကျဉ်းမြောင်းသောအဖွင့်အစိတ်အပိုင်းကိုရွေးချယ်ခြင်းအတွက် အကောင်းဆုံးရှင်းလင်းချက်ပေးစွမ်းသည်။

   2. ပေါ့ပါးထိရောက်သော မဏ္ဍိုင်ချိတ်ဆက်ဖွဲ့စည်းပုံ

     -- ရိုးရှင်းသောချိတ်ဆက်မှုဒီဇိုင်းသည် ကိုယ်ထည်အလေးချိန်ကို 15% နှင့် ညီမျှသောအပြိုင်ဆွဲဖမ်းခြင်းများကို လျှော့ချပေးသည်၊ ကြိမ်နှုန်းမြင့်သောအလင်းဝန်စက်ဝန်းများအတွက် သင့်လျော်သော တုံ့ပြန်မှုမြန်ဆန်သည်။

   3. ကြမ်းတမ်းသော အလုပ်ရုံအခြေအနေများအတွက် ဖုန်ဒဏ်ခံနိုင်ရည်ရှိသည်။

     - အထူးမေးရိုးပိတ်ခြင်းသည် အပျက်အစီးများဝင်ရောက်ခြင်းကို ကာကွယ်ပေးသည်။ ပွတ်တိုက်မှု ဆန့်ကျင်သည့် သတ္တုခွဲထုတ်ကိရိယာများသည် သံသရာသက်တမ်း အကြိမ် ≥5 သန်းကို သေချာစေသည်။

   4. လွယ်ကူစွာတာဝန်ယူနိုင်စေရန်အတွက် ဘေးသုံးဘက် တပ်ဆင်ခြင်း နှင့် pins များကို တည်နေရာရှာဖွေခြင်း။

     -- အောက်ခြေတည်နေရာ pins များနှင့်အတူ Multi-orientation mounting hole များသည် ရှုပ်ထွေးသော tooling layout အတွက် လျင်မြန်သောဗဟိုချက်နှင့် တသမတ်တည်း ထပ်ခါတလဲလဲနေရာချထားခြင်းကို ပံ့ပိုးပေးပါသည်။

   5. Built-in သံလိုက်၊ အာရုံခံကိရိယာ တပ်ဆင်မှုအတွက် အဆင်သင့်

     -- Standard ပေါင်းစပ်ထားသော အမြဲတမ်းသံလိုက်နှင့် သီးသန့်လျှောအချောင်းများသည် အပိုတပ်ဆင်ခြင်းများကို ဖယ်ရှားပေးကာ အစိတ်အပိုင်းကုန်ကျစရိတ်နှင့် တပ်ဆင်ချိန်ကို သက်သာစေသည်။

တပ်ဆင်ခြင်းပုံစံများနှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အသုံးချမှုများ

   1. Mounting ရွေးစရာများ

   -- ဘေးဘက် တပ်ဆင်ခြင်း- တပ်ဆင်မှုလိုင်းများပေါ်တွင် ကျယ်ပြန့်သော အရွယ်အစား ကြီးမားသော အလုပ်ခွင်လွှဲပြောင်းမှုအတွက် အလျားလိုက် ကျယ်ပြန့်သော အဖွင့်ဆုပ်ကိုင်မှု

   -- အောက်ခြေတပ်ဆင်ခြင်း- ဒေါင်လိုက် ရုတ်သိမ်းခြင်း နှင့် တွင်းနက်ပိုင်းမှိုနှင့် ကွန်တိန်နာကို ကောက်ယူခြင်းအတွက် ရှောင်ရန်လှုပ်ရှားမှု

   -- နောက်ဘက်တပ်ဆင်ခြင်း- စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်ဖြစ်နိုင်သော အချုပ်အနှောင်ခံရသော ဘူတာများအတွက် ဘေးတိုက် ကင်းရှင်းစွာ ဆုပ်ကိုင်ထားသည်။

   2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C နှင့် အီလက်ထရွန်းနစ်ပစ္စည်းများ- မိုဘိုင်းအလယ်ဘောင်များ၊ ဘက်ထရီအကန့်များနှင့် ကြီးမားသောပလပ်စတစ်အိမ်များကို ဆုပ်ကိုင်ထားသည်။

     -- မော်တော်ကားအစိတ်အပိုင်းများ- မီးခွက်ခွံများ၊ အတွင်းပိုင်းပြားများနှင့် ရော်ဘာအစိတ်အပိုင်းများကို လွှဲပြောင်းပေးခြင်း

     -- ထုပ်ပိုးမှုနှင့် ထောက်ပံ့ပို့ဆောင်ရေး- ကြီးမားသောပုံးများ၊ အကွက်များနှင့် အိတ်ဆောင်ပစ္စည်းများကို ရွေးချယ်ခြင်းမှ ရှောင်ကြဉ်ပါ။

     -- အထွေထွေ အလိုအလျောက်စနစ်- Loading/Unloading၊ အလှည့်အပြောင်းနှင့် 180° ရှင်းလင်းမှု လိုအပ်သော တပ်ဆင်ရေးစခန်းများ

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. workpiece ထုထည်နှင့် ဆုပ်ကိုင်ထားသော torque ကိုအခြေခံ၍ ဖောက်သည်ရွေးချယ်မှု

     -- 10 ≤0.5kg；16=0.5~1kg；20=1~2kg；25=2~3kg；32=3~5kg။ ≥30% ဘေးကင်းရေးအနားသတ်ကို သီးသန့်ထားပါ။

   2. Swing stroke အတည်ပြုချက်

     -- 180° ကင်းရှင်းမှု အပြည့်အ၀ လိုအပ်ပါက HFR ကို ရွေးချယ်ပါ။ ပြင်းထန်စွက်ဖက်မှုမရှိဘဲ ထောင့်ကျယ် ကုပ်နေပါက MHW2 ကို ရွေးချယ်ပါ။

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- PLC ကြားလော့ခ်ထိန်းချုပ်မှု- အပြည့်အဝအဖွင့်နှင့်အပိတ်အခြေအနေကို စောင့်ကြည့်ရန် CMSH ခလုတ်နှစ်ခုကို ထည့်သွင်းပါ။

     -- Mounting လိုအပ်ချက်- အောက်ခြေနေရာချထားမှုအတွက် pins များကို တည်နေရာရှာဖွေသည့် Standard version၊ အပေါက်တပ်ဆင်မှုအတွက် နောက်ဆက်တွဲ N ကိုရွေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH HFR pivot-type 180° ကျယ်ဝန်းသော အဖွင့်အဆုတ်ရောင် ဂရစ်ပတာသည် အပြည့် 180° မေးရိုးရှင်းလင်းမှု၊ ဘေးသုံးဘက်တပ်ဆင်မှု၊ ဖုန်မှုန့်ဒဏ်ခံတည်ဆောက်မှုနှင့် တပ်ဆင်ထားသော သံလိုက်ဖြင့် ချိတ်ဆက်မှုလွှဲယန္တရားကို လက်ခံပါသည်။ 3C၊ မော်တော်ယာဥ်နှင့် ထုပ်ပိုးမှုဆိုင်ရာ စက်ပစ္စည်းများတွင် ကြီးမားသော စက်ပိုင်းဆိုင်ရာ ရှောင်ရှားရန်နေရာ လိုအပ်သော အလိုအလျောက်ရွေးချယ်သည့်နေရာအတွက် နှစ်သက်သော အလင်း-Load actuator၊
