HFY စီးရီး Y-Type Pivot Swing Pneumatic Gripper

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH HFY စီးရီးသည် ကျစ်လစ်သိပ်သည်းသော Y-shaped swing gripper ဖြစ်ပြီး piston နှင့် pivot lever ယန္တရား၊ SMC MHC2 နှင့် တိုက်ရိုက်အစားထိုးပါသည်။ အဓိကသွင်ပြင်လက္ခဏာများ- ခိုင်ခံ့သောကုပ်ဆွဲအားအတွက် လီဗာ torque ချဲ့ထွင်ခြင်း၊ ကြီးမားသောလွှဲဖွင့်ထောင့်၊ တင်းကျပ်စွာတပ်ဆင်နေရာအတွက် ပါးလွှာသောကိုယ်ထည်။ အီလက်ထရွန်နစ်ပစ္စည်း၊ ဟာ့ဒ်ဝဲ၊ ပလပ်စတစ်အပိုင်းနှင့် ပေါ့ပါးသော တပ်ဆင်ရေးစခန်းများတွင် အသုံးများသော အဝိုင်း၊ အကွေးနှင့် ပုံမမှန်သော သေးငယ်သော အစိတ်အပိုင်းများအတွက် စံပြဖြစ်သည်။

Core Structure နှင့် Working Principle

   1. ဂီယာ- တစ်ခုတည်းသော ပစ္စတင်သည် မျဉ်းပြောင်းရွေ့လျားမှုကို Y-type လွှဲလှုပ်ရှားမှုအဖြစ်သို့ ပြောင်းလဲရန် မဏ္ဍိုင်လီဗာတပ်ဆင်မှုကို တွန်းပို့သည်။ လီဗာဖွဲ့စည်းပုံသည် အားကောင်းသော ကလစ်အတွက် အထွက် ရုန်းအားကို တိုးမြှင့်ပေးသည်။

   2. လည်ပတ်မှုမုဒ်များ

     -- HFY- နှစ်ထပ်သရုပ်ဆောင်ခြင်း (စံနှုန်း) - အဖွင့်နှင့်အပိတ်အတွက် နှစ်ထပ်လေကြောင်းထိန်းချုပ်မှု

     -- HFTY- တစ်ခုတည်း လုပ်ဆောင်ချက် ပုံမှန်ဖွင့်ခြင်း - လေပေးဝေရေး ကုပ်များ။ ဖိအားဆုံးရှုံးမှုပြီးနောက် နွေဦးသည် အလိုအလျောက်ပွင့်သည်။

   3. Swing Angle- အမြင့်ဆုံးဖွင့်ထားသော +30°၊ overclose -10°၊ စုစုပေါင်းထိရောက်သောလွှဲခအနီးစပ်ဆုံး။ 40°၊ အစိတ်အပိုင်းများရွေးချယ်ရန်အတွက် လုံလောက်သော အဖွင့်ရှင်းလင်းမှုကို ပေးသည်။

   4. ဆောက်လုပ်ရေး- မာကျောသော anodized အလူမီနီယမ်ကိုယ်ထည်၊ ခိုင်ခံ့မြင့်မားသော မေးရိုးများ၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်။ မျက်နှာပြင်သုံးခု (အောက်ခြေ/ဘေး/အနောက်)။ သီးခြားအမြန်နှုန်းထိန်းချုပ်မှုအတွက် ပေါင်းစပ်ချိန်ညှိနိုင်သော အခိုးအငွေ့များ။

   5. Position Accuracy- ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှု ±0.02mm၊ ပေါ့ပါးသော တိကျစွာ ရွေးချယ်မှုအတွက် တည်ငြိမ်သည်။

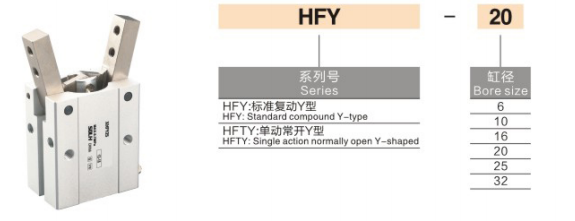

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် ဥပမာ- HFY20-M9BW

  2. စံအမိန့်အကိုးအကား

     HFY25-M9BW Bore 25၊ နှစ်ဆသရုပ်ဆောင်ထားပြီး M9BW သံလိုက်ခလုတ် (1 မီတာကြိုး) ဖြင့် တပ်ဆင်ထားသည်။

Universal Core နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

Swing Angle နှင့် Clamping Torque Table (@0.5MPa၊ Standard Jaws)

⚠️ အရေးကြီးသောမှတ်ချက်- မေးရိုးအလျားတိုးလာသည်နှင့်အမျှ Clamping torque ကျဆင်းသွားသည်။ ဝန်တွက်ချက်မှုအတွင်း ဘေးကင်းရေးအချက် ≥1.5 ကို သိမ်းဆည်းထားရပါမည်။

ဦးစားပေး အက်ပ်လီကေးရှင်း အခြေအနေများ

   ✅ အကယ်၍ HFY ကို ဦးစားပေးပါ ။

     - အလုပ်ခွင်များသည် အဝိုင်းပုံသဏ္ဍာန် သို့မဟုတ် ပုံမှန်မဟုတ်သော အသေးစားအစိတ်အပိုင်းများ (အီလက်ထရွန်းနစ်စက်များ၊ ပလပ်စတစ်အိမ်ငယ်များ)

     -- ကန့်သတ်ထည့်သွင်းထားသောစာအိတ်အတွင်း အတော်လေးကြီးမားသော အဖွင့်ထောင့် (~40°) လိုအပ်ပါသည်။

     -- အမြင့်/အနံ ကန့်သတ်ထားသော စက်ပစ္စည်း အပြင်အဆင်၊ Y လွှဲဖွဲ့စည်းပုံသည် parallel grippers ထက် နေရာပိုသက်သာသည်။

     -- ပေါ့ပါးသောဝန် ≤5 ကီလိုဂရမ်၊ ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်း၊ ဝယ်လိုအား စရိတ်သက်သာသော တွန်းအား

     -- ကျစ်လစ်သိပ်သည်းသောစိတ်ကြိုက်ကိရိယာများအတွက် လိုက်လျောညီထွေရှိသော မျက်နှာပြင်သုံးလွှာတပ်ဆင်ရန် လိုအပ်ပါသည်။

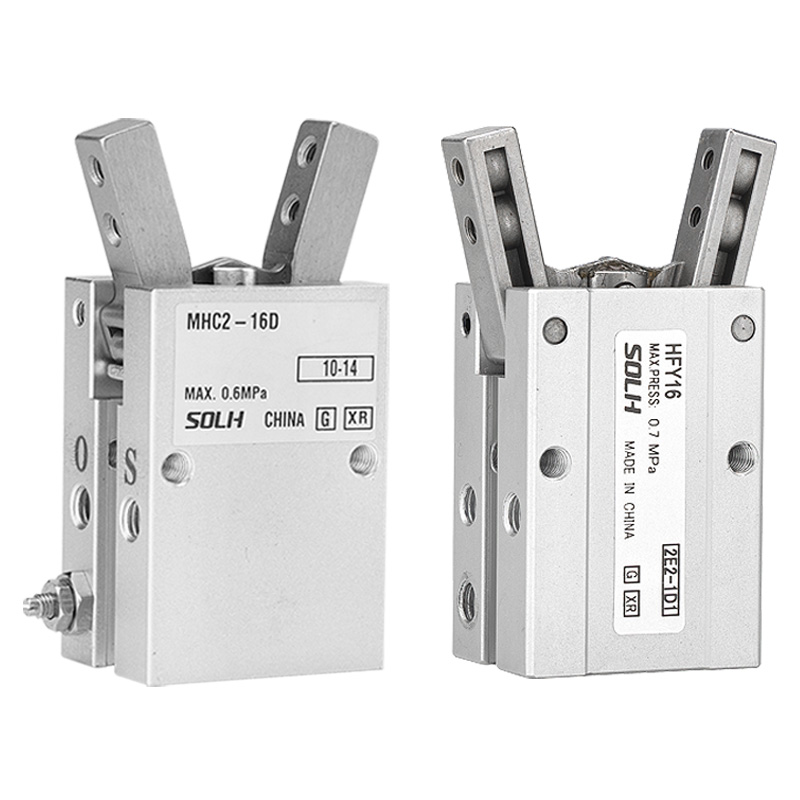

ရွေးချယ်မှု နှိုင်းယှဉ်ချက်- HFY VS SMC MHC2

အဓိကရွေးချယ်မှုလမ်းညွှန်ချက်များ

   1. workpiece ထုထည်နှင့် မေးရိုးတိုးချဲ့မှုအပေါ် အခြေခံ၍ ဖောက်ထွင်းရွေးချယ်မှု

     -- Light load ≤1kg → ø6/10; အလတ်စား 1~5kg → ø16~32

   2. လုပ်ဆောင်ချက်မုဒ် ရွေးချယ်မှု

     -- အထွေထွေ စဉ်ဆက်မပြတ် ထုတ်လုပ်မှု → HFY နှစ်ဆ သရုပ်ဆောင်ခြင်း။

     -- ဓာတ်အားဖြတ်ပြီးနောက် အလိုအလျောက်ဖွင့်ရန် လိုအပ်သည် → HFTY တစ်ခုတည်း လုပ်ဆောင်ခြင်း NO

   3. Mounting အပြင်အဆင်

     -- ပုံသေအောက်ခြေတပ်ဆင်ခြင်းကို ဦးစားပေးသည်။ ကျဉ်းမြောင်းသော width အတွက် side mount; တပ်ဆင်လိုင်းလွှဲပြောင်းဘူတာများအတွက်နောက်ဘက် mount

   4. အမြန်နှုန်း ချိန်ညှိခြင်း။

     - လွှဲအမြန်နှုန်းကိုထိန်းချုပ်ရန်နှင့် workpiece ထိခိုက်မှုကိုရှောင်ရှားရန် built-in adjustable throttle valves ကိုအသုံးပြုပါ။

   5. ရာထူးတုံ့ပြန်ချက်

     -- အပြည့်အဝအဖွင့်နှင့်အပိတ်အခြေအနေကိုသိရှိနိုင်ရန် CMSH / DS1-G သံလိုက်ခလုတ်များကို နှစ်ခုအပေါက်များတွင် ထည့်သွင်းပါ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH HFY Y-type pivot swing pneumatic gripper သည် single piston lever torque amplification structure ကိုလက်ခံသည်၊ double acting HFY နှင့် single acting NO HFTY တွင်ရနိုင်သော၊ တပ်ဆင်ထားသော throttle valve နှင့် magnetic switch slot တို့ပါရှိသော မျက်နှာပြင်သုံးလုံးတပ်ဆင်ခြင်း၊ MHC2 မှ ကုန်ကျစရိတ်သက်သာသော အခြားရွေးချယ်စရာ၊ ပေါ့ပါးသောအဝိုင်းနှင့် မမှန်သောပလပ်စတစ်အစိတ်အပိုင်းအတွက် ပေါ့ပါးသော သေးငယ်သောရွေးချယ်မှုများအတွက် MHC2 အလိုအလျောက်စက်ကိရိယာများ။
