အမှတ်တံဆိပ်- Richge Technology မှ SOLH
SOLH HFZ စီးရီးသည် ပစ္စတင်နှစ်ခုနှင့် rack & pinion synchronous ယန္တရားဖြင့် ပေါင်းစပ်ထားသော roller/ball linear guide ဖြင့် တပ်ဆင်ထားသော တောင့်တင်းမြင့်သော အပြိုင် gripper ဖြစ်သည်။ SMC MHZ2 စီးရီးနှင့် အပြည့်အဝ လဲလှယ်နိုင်သည်။
လုပ်ဆောင်ချက်သုံးမျိုး ရနိုင်သည်-
-- HFZ- နှစ်ထပ်သရုပ်ဆောင်စံ အမျိုးအစား
-- HFSZ- တစ်ကိုယ်ရေ ပုံမှန်အတိုင်း ပိတ်ခြင်း (နွေဦးရာသီကုပ်၊ ပါဝါပိတ်ခြင်း)
-- HFTZ- ပုံမှန်အားဖြင့် တစ်ခုတည်းသော အဖွင့်အပိတ် ပြုလုပ်ခြင်း (နွေဦးပေါက်ထွက်ရှိခြင်း၊ ပါဝါပိတ်ဖွင့်ခြင်း)၊ ယေဘူယျ အလင်းနှင့် အလတ်စား ဝန်တိကျမှုကို ကုပ်ခြင်း၊ အလိုအလျောက် တပ်ဆင်ခြင်းနှင့် စက်ရုပ်အဆုံးအကျိုးသက်ရောက်မှုဆိုင်ရာ အပလီကေးရှင်းများအတွက် သင့်လျော်သည်။
1. ဂီယာ- Dual piston + rack & pinion synchronous drive။ မေးရိုးနှစ်ခုသည် နှိမ်ခြင်း သို့မဟုတ် လှန်ခြင်းမရှိဘဲ ပြီးပြည့်စုံသော အပြိုင်လှုပ်ရှားမှုကို ထိန်းသိမ်းသည်။
2. လမ်းညွန်စနစ်- ရွေ့လျားခြင်းကို တားဆီးရန် အောက်ခြေရှိ ပင်နံပါတ်များ တည်နေရာဖြင့် ပေါင်းစပ်ထားသော roller/ball linear လမ်းညွှန်။ အထူးကောင်းမွန်သော တောင့်တင်းမှု၊ မြင့်မားသော ထပ်ခါတလဲလဲ တိကျမှုနှင့် offset load ကို ပြင်းထန်စွာ ခံနိုင်ရည်ရှိသည်။
3. လည်ပတ်မှုမုဒ်များ
-- HFZ Double Acting- အဖွင့်/အပိတ်၊ universal စဉ်ဆက်မပြတ်ထုတ်လုပ်မှုအတွက် လေထောက်ပံ့မှု
-- HFSZ Single Acting NC- Air supply သည် မေးရိုးပွင့်သည်။ လေဖြတ်သည့်အခါ စပရိန်ကုပ်များ (ပါဝါပိတ်သည့် ကိရိယာကို ကိုင်ထားသည်)
-- HFTZ Single Acting NO- Air supply သည် မေးရိုးပိတ်သည်။ လေဖြတ်လိုက်သောအခါ စပရိန်ပွင့်သည် (ပါဝါ-ပိတ် အလိုအလျောက် လွှတ်ခြင်း)
4. ဆောက်လုပ်ရေး- အလူမီနီယမ်အလွိုင်းကိုယ်ထည်၊ သံမဏိမေးရိုး၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်။ Dual-side သံလိုက်ခလုတ် grooves; များစွာသော တပ်ဆင်ခြင်း မျက်နှာပြင်များ- အောက်ခြေ/ဘေး/အပေါက်များ။
5. အနေအထားတိကျမှု- ±0.01 မီလီမီတာ (6~25 ဖောက်); ±0.02 မီလီမီတာ (32 ~ 40)၊ ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းအောက်တွင် တည်ငြိမ်သည်။

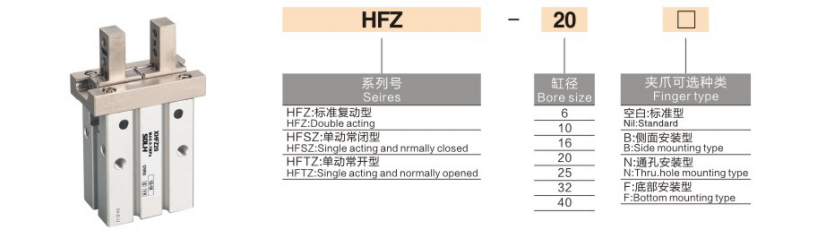

1. မော်ဒယ် နမူနာ: HFZ20N-M9BW
|
အပိုင်း |
ကုတ် |
အဓိပ္ပါယ် |
| HFZ / HFSZ / HFTZ |
စီးရီးကုဒ် |
HFZ=Double Acting / HFSZ=Single Acting သာမာန်ပိတ်သည် / HFTZ=Single Acting ပုံမှန်ဖွင့်သည် |
|
20 |
အရွယ်အစား (မီလီမီတာ) |
၆၊၁၀၊၁၆၊၂၀၊၂၅၊၃၂၊၄၀ |
| N / B / Blank |
Mounting ရွေးချယ်မှု |
ဗလာ = အောက်ခြေထိပုတ်ပါအပေါက် / N = အပေါက်ဖောက်ခြင်း တပ်ဆင်ခြင်း / B = ဘေးဘက် တပ်ဆင် (6 ပေါက်အတွက် အထူး) |
| -M9B |
သံလိုက်ခလုတ် |
M9B (NPN) / M9N (PNP) / M9PStandard ကေဘယ်လ် 0.5m; W=1m; L=3m |
| စိတ်ကြိုက်နောက်ဆက် |
ရွေးချယ်နိုင်သော အဆင့်မြှင့်တင်မှု |
-X Extended မေးရိုး-J ဖုန်ဒဏ်ခံကာဗာ-G အပူချိန်မြင့်မားစွာခံနိုင်ရည်ရှိသော တံဆိပ် |
2. စံအမိန့်အကိုးအကား
HFZ25N-M9BW Bore 25၊ နှစ်ဆသရုပ်ဆောင်မှု၊ အပေါက်ဖောက်၊ M9B သံလိုက်ခလုတ်၊ 1m ကေဘယ်လ်။
|
ကန့်သတ်ချက် အကြောင်းအရာ |
စံသတ်မှတ်ချက် |
| မေးရိုးဖွဲ့စည်းမှု |
မေးရိုး ၂ ခု၊ စင်ပြိုင်မျဉ်းပြိုင် အဖွင့်အပိတ် |
| လည်ပတ်မှုမုဒ် |
HFZ (Double Acting) / HFSZ (NC) / HFTZ (NO) |
| လည်ပတ်မှုဖိအား |
Bore 6/10: 0.2~0.7MPa / Bore 16~40: 0.15~0.7MPa (အကောင်းဆုံး: 0.5MPa) |
| သက်သေဖိအား |
1.0 MPa |
| ပတ်ဝန်းကျင် အပူချိန် |
-20 ~ +70 ℃ (ပိုက်အတွင်းတွင် ရေခဲမထည့်ပါ) |
| အနေအထား တိကျမှုကို ပြန်လုပ်ပါ။ |
ဘိုးဘိုး 6~25：±0.01 mm / Bore 32~40：±0.02 mm |
| အများဆုံးလည်ပတ်မှုအကြိမ်ရေ |
cy Bore 6~16：180 cpm / Bore 20~40：60~120 cpm |
| Air Port Thread |
Bore 6/10：M3×0.5 / Bore 16~40：M5×0.8 |
| ချောဆီ |
ဆီကင်းသောလည်ပတ်မှု; NSF-H1 အစားအစာတန်းအမဲဆီ ရွေးချယ်နိုင်သည် |
| ခလုတ်တပ်ဆင်ခြင်း။ |
Dual-side slide grooves၊ D-M9□၊ CMSH၊ DS1 စီးရီးတို့နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ |
| Mounting ရွေးစရာများ |
အောက်ခြေထိပုတ်ပါအပေါက်၊ ဘေးဘက်တွယ်တပ်၊ ဖောက်-အပေါက် (N အမျိုးအစား)၊ သုံးလမ်းသွား ပြင်ဆင်ခြင်း။ |
|
ဖောက် (မီလီမီတာ) |
မော်ဒယ် |
မေးရိုးတစ်ချက် လေဖြတ်ခြင်း (မီလီမီတာ) |
စုစုပေါင်းအဖွင့် (မီလီမီတာ) |
စုစုပေါင်းအဖွင့် (မီလီမီတာ) |
အတွင်းကလစ်ဆွဲအား (N) |
အသားတင်အလေးချိန် (ဆ) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
၁၇ |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ အရေးကြီးသောမှတ်ချက်- မေးရိုးအလျား L တိုးလာသည်နှင့်အမျှ ထိရောက်သော ကုပ်ဆွဲအား လျော့နည်းသွားသည်။ ဘေးကင်းရေးအချက် ≥1.5 ဖြင့် အတည်ပြုခြင်းမှာ မဖြစ်မနေလိုအပ်ပါသည်။
✅ အကယ်၍ HFZ စီးရီးကို ရွေးပါ
-- SMC MHZ2 အတွက် တိုက်ရိုက် အစားထိုးမှု လိုအပ်ပါသည်။ လုပ်ဆောင်ချက်ပါဝါပိတ်ခြင်း/ထုတ်လွှတ်ခြင်းလုပ်ဆောင်ချက်တစ်ခုတည်း လိုအပ်သည်။
-- အလင်းနှင့် အလတ်စား ဝန်တိကျစွာ အပြိုင်ကုပ်ခြင်း- 3C အီလက်ထရွန်နစ်ပစ္စည်း၊ တိကျသော ဟာ့ဒ်ဝဲ၊ ဆေးထိုးပုံသွင်းခြင်း၊ ထုပ်ပိုးမှုဆိုင်ရာ ကိရိယာများ
-- စက်ရုပ် end effector နှင့် တိကျသော တပ်ဆင်ရေးစခန်းများအတွက် လိုအပ်သော မြင့်မားသော ကြံ့ခိုင်မှုနှင့် offset load ခံနိုင်ရည်ရှိသည်။
-- Flexible Multi-direction mounting- ကျစ်လစ်သောပေါင်းစပ်ယန္တရားအတွက် အပေါက်/ဘေး/အောက်ခြေ တပ်ဆင်ခြင်း
1. workpiece weight နှင့် clamping mode (အပြင်/အတွင်းပိုင်း ဆုပ်ကိုင်ခြင်း) အရ bore size ကိုရွေးချယ်ပါ၊ ကုပ်ဆွဲအား ≥1.5 ဆ အမှန်တကယ် load ကိုသေချာပါစေ။
2.Operation mode ရွေးချယ်မှု
-- ဆက်တိုက် ကုပ်နေသော → HFSZ ကို ပုံမှန်အတိုင်း ပိတ်ထားသည်။
-- ပါဝါပိတ် အော်တိုထုတ်ခြင်း → HFTZ ပုံမှန်အတိုင်း ဖွင့်ပါ။
-- ဘေးကင်းသောနွေဦးလိုအပ်ချက် → HFZ နှစ်ဆလုပ်ဆောင်မှုမရှိဘဲ ဆက်တိုက်အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု
3. တပ်ဆင်ခြင်းရွေးချယ်မှု- ပလပ်ဖောင်း သို့မဟုတ် ကွင်းကွင်းနှင့် အံဝင်ခွင်ကျဖြစ်စေရန်အတွက် Standard tapped hole(blank) / through-hole(N) / side mount(B)
4. တည်နေရာသိရှိခြင်း- M9 □ သံလိုက်ခလုတ်များကို တပ်ဆင်ပါ၊ အဖွင့်နှင့် အပိတ်အချက်ပြမှုတုံ့ပြန်မှုအတွက် ခလုတ်နှစ်ခုအား ပံ့ပိုးပေးသည်
5. အော့ဖ်ဆက်ဝန်ထိန်းချုပ်မှု- မေးရိုးအတိုအရှည် L ကိုကန့်သတ်ပါ၊ မျဉ်းကြောင်းလမ်းညွှန်၏ခွင့်ပြုထားသောကွေးညွှတ်မှုအခိုက်အတန့်ကိုကျော်လွန်ခြင်းမှရှောင်ကြဉ်ပါ။
SOLH HFZ linear guide parallel pneumatic gripper သည် roller/ball guide နှင့် rack-pinion synchronous drive ကို လက်ခံရရှိသည်၊၊ double acting HFZ၊ single acting NC HFSZ နှင့် NO HFTZ မျိုးကွဲများ နှင့် ±0.01mm မြင့်မားသောတိကျမှု၊ MHZ2 နှင့် တိုက်ရိုက်လဲလှယ်နိုင်သော၊ ယေဘူယျအားဖြင့် hard-id နှင့် စက်ရုပ်အတွက် စံနမူနာပြ 3C ကုဒ်၊ အလိုအလျောက်တပ်ဆင်မှု။
