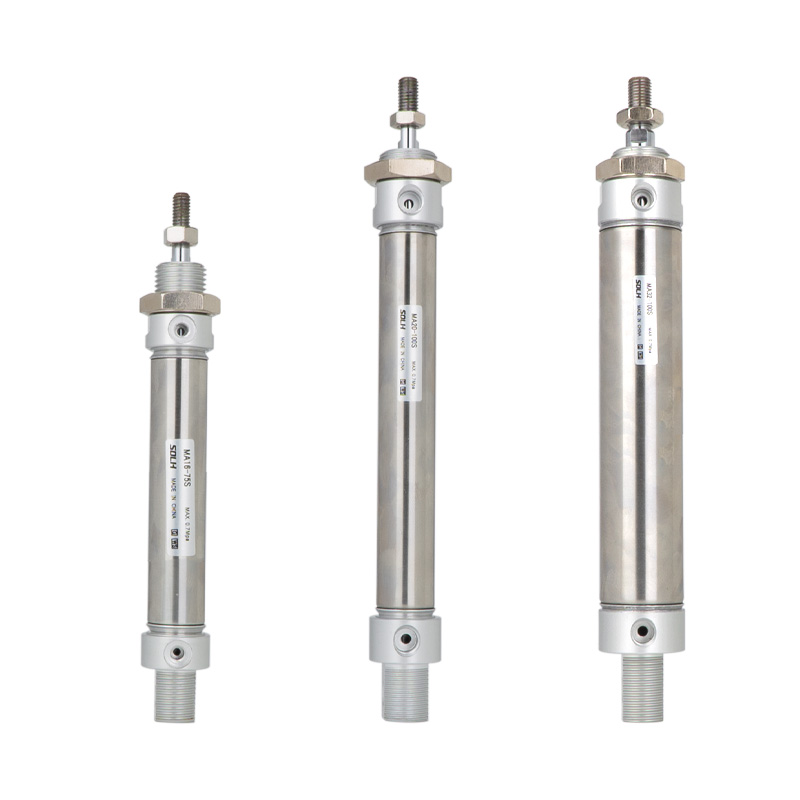

MA Series Stainless Steel Mini Cylinder (Economical General Type)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MA စီးရီးချွေတာသော သံမဏိဆလင်ဒါအသေး၊ အရွယ်အစား φ16/20/25/32/40/50/63mm။ SMC CM2/CM3 စီးရီးဖြင့် လဲလှယ်နိုင်သည်။ မြင့်မားသောကုန်ကျစရိတ်စွမ်းဆောင်ရည်၊ ရင့်ကျက်သောဖွဲ့စည်းပုံ၊ universal mounting dimensions နှင့် corrosion resistance။ အပေါ့စားစက်မှုလုပ်ငန်း၊ အီလက်ထရွန်နစ်ပစ္စည်း၊ ထုပ်ပိုးမှု၊ အစားအစာနှင့် ပေါ့ပါးသောအလတ်စားဝန်အတွက်၊ ဘတ်ဂျက်-ထိခိုက်လွယ်သော၊ သန့်ရှင်းသော သို့မဟုတ် စိုစွတ်သောအလုပ်အခြေအနေများအတွက် အစားအစာနှင့် အသေးစား အလိုအလျောက်စက်ကိရိယာများတွင် တွင်ကျယ်စွာ အသုံးချသည်။

Core Structure & Design အင်္ဂါရပ်များ

   1. စံ- လုပ်ငန်းအတွင်းပိုင်းစံနှုန်း၊ SMC CM2/CM3 နှင့် အလွန်အမင်း လဲလှယ်နိုင်သော လုပ်ငန်း။

   2. ပစ္စည်း- 304 stainless steel barrel & piston rod၊ aluminium alloy end caps၊ စိုစွတ်သော၊ အားနည်းသောအက်ဆစ်၊ အားနည်းသော alkali နှင့် သန့်ရှင်းသောပတ်ဝန်းကျင်အတွက် သံချေးတက်ခြင်း။

   3. ဖွဲ့စည်းတည်ဆောက်ပုံ- လိပ်-crimped အဆုံးထုပ်နှင့်စည်ချိတ်ဆက်မှု၊ တည်ငြိမ်သောဖွဲ့စည်းပုံနှင့်အပြိုင်အဆိုင်ကုန်ကျစရိတ်၊ ပြုပြင်ထိန်းသိမ်းရလွယ်ကူရန်အတွက်ဖြောင့်သောဆလင်ဒါပုံသဏ္ဍာန်။

   4. လုပ်ဆောင်ချက် အမျိုးအစားများ

     -- MA Double Acting- အစွန်းနှစ်ဖက်စလုံးရှိ လေပေးဝေမှု၊ အသုံးအများဆုံးစံမော်ဒယ်

     -- MSA Single Acting Spring Extend- လေဖြတ်သည့်အခါ အလိုအလျောက် တိုးချဲ့ပါ။

     -- MTA Single Acting Spring Return- လေဖြတ်သောအခါ အလိုအလျောက် ပြန်နုတ်သည်။

     -- MAD Double Rod- နှစ်ဖက်လုံးတွင် ဆန့်ထားသော Rod၊ synchronous motion၊ ထိရောက်သော လေဖြတ်ခြင်း နှစ်ဆ

     -- MAJ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း- တိကျသောနေရာချထားမှုအတွက် ကောင်းမွန်သောလေဖြတ်ချိန်ညှိမှုဖြင့် နှစ်ချက်သရုပ်ဆောင်ခြင်း။

   5. ကူရှင်- စံရော်ဘာယာဉ်တိုက်မှုဆန့်ကျင်ရေးပြား၊ မြန်နှုန်းမြင့်ရွေ့လျားမှုအောက်တွင် ရိုက်ခတ်မှုနှင့် ဆူညံသံများကို လျှော့ချရန် MAC ရွေးချယ်နိုင်သော လေကူရှင်။

   6. တံဆိပ်ခတ်ခြင်း- ဆီသိုလှောင်မှု groove ပါရှိသော အထူးနှစ်သွယ် တံဆိပ်၊ စတင်မှုဖိအားနည်းသော၊ ဆီမပါသော လည်ပတ်မှု၊ ဝန်ဆောင်မှုသက်တမ်း ≥5 သန်း လည်ပတ်မှု။

   7. Position Detection- မော်ဒယ်များအားလုံးတွင် တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (suffix S)၊ AirTAC CS1-G သို့မဟုတ် SMC M9B သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော ပစ္စတင်အနေအထား တုံ့ပြန်ချက်။

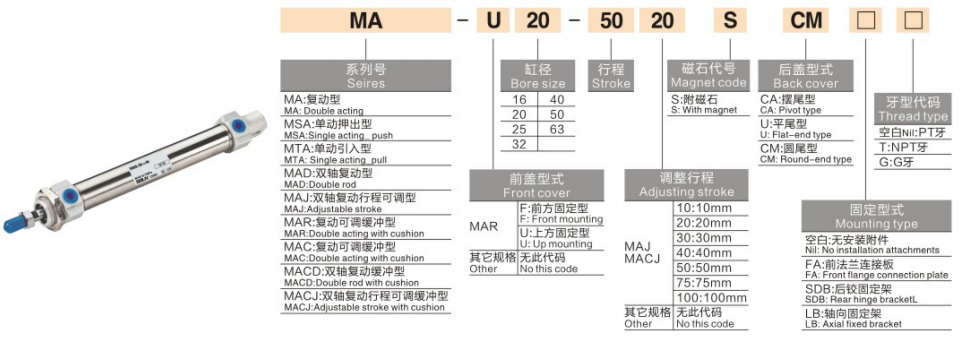

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ: MA25-100S-CM-FA

စံအမိန့်အကိုးအကား နမူနာများ

     -- MA32-75S-CM：Bore32၊ stroke75၊ နှစ်ထပ်သရုပ်ဆောင်မှု၊ ဆလင်ဒါအမြီး၊ တပ်ဆင်ထားသော သံလိုက်

     -- MTA20-50S-U：Bore20၊ stroke50၊ single acting spring return၊ flat tail

     -- MAJ40-100S-CA：Bore40၊ stroke100၊ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း၊ clevis အမြီး

Universal Technical Specifications

သီအိုရီပိုင်းတွန်းအားနှင့် ဆွဲအား @0.5MPa (Single Rod၊ Unit:N)

   1. Double Acting MA

   2. Single Acting MTA (Spring Return @0.5MPa)

ဖောင်များ တပ်ဆင်ခြင်းနှင့် ဆင်းသက်လာသော မော်ဒယ်များ

   1. နောက်မြီးနှင့် တပ်ဆင်ခြင်း ရွေးချယ်စရာများ

     -- CM Cylindrical အမြီး- စံတည့်တည့်တပ်ဆင်ခြင်း (လူကြိုက်အများဆုံး)

     -- CA Clevis အမြီး- လွှဲယန္တရားအတွက် နောက်ဘက်ပတ္တာ

     -- U Flat tail- ကန့်သတ် axial space အတွက် လေယာဉ်တပ်ဆင်ခြင်း။

     -- FA/FB Flange- ရှေ့/နောက် အနားကွပ်ပြား ပြုပြင်ခြင်း။

     -- LB Foot mount- ဘေးဘက် axial bracket တပ်ဆင်ခြင်း။

     -- SDB Double clevis- လွှဲရွေ့လျားမှုအတွက် ပိန်းပိတ်ချိတ်ဆက်မှု

   2. Main Derivative ဗားရှင်းများ

     -- MA- တပ်ဆင်ထားသော သံလိုက်ဖြင့် စံနှစ်ထပ်သရုပ်ဆောင်သည်။

     -- MSA/MTA- တစ်ကိုယ်ရေ သရုပ်ဆောင် နွေဦး တိုးချဲ့/နွေဦး ပြန်လာခြင်း။

     -- MAD- နှစ်ထပ်တံနှစ်ထပ် သရုပ်ဆောင်ခြင်း။

     -- MAJ- ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း နှစ်ထပ် သရုပ်ဆောင်ခြင်း။

     -- MAC- ချိန်ညှိနိုင်သော လေကူရှင်ဖြင့် နှစ်ချက်သရုပ်ဆောင်သည်။

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1.Bore ရွေးချယ်မှု- လိုအပ်သောတွန်းအားနှင့် အလျားလိုက်ဝန်ကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ အပေါ့စားနှင့် အလတ်စား ဝန်နှင့် ကုန်ကျစရိတ်-ထိခိုက်လွယ်သော ပရောဂျက်များအတွက် MA ကို ဦးစားပေးရွေးချယ်ပါ။

   2.Stroke အတည်ပြုချက်- အပို 10~20mm ခရီးသွားအနားသတ်ကို ထည့်ပါ။ အများဆုံးလေဖြတ်ခြင်း- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤500mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤100mm။

   3.Configuration ကိုက်ညီမှု

     -- လုပ်ဆောင်ချက်- နှစ်ချက်သရုပ်ဆောင်ခြင်း → MA; single acting spring return → MTA; တိကျသော လေဖြတ်ခြင်း → MAJ

     -- ကူရှင်- အမြန်နှုန်း ＞500mm/s ပြေးသောအခါ MAC ချိန်ညှိနိုင်သော လေကူရှင်ကို ရွေးပါ။

     -- ရာထူးအကြံပြုချက်- တပ်ဆင်ထားသော သံလိုက်တပ်ဆင်ထားသော မော်ဒယ်များအားလုံး၊ CS1-G / M9B သံလိုက်ခလုတ်များနှင့် ကိုက်ညီသည်

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MA စျေးသက်သာသော သံမဏိစတီးလ်အသေးဆလင်ဒါသည် SMC CM2/CM3 စီးရီးများနှင့် အပြန်အလှန်လဲလှယ်နိုင်သည်၊ ပေါများသောမျိုးကွဲများနှင့် တပ်ဆင်ခြင်းရွေးချယ်မှုများ၊ ပေါ့ပါးပြီး အလတ်စား ဝန်အလိုအလျောက်လုပ်ဆောင်မှု၊ ထုပ်ပိုးမှု၊ အစားအစာနှင့် အီလက်ထရွန်နစ်ထုတ်လုပ်မှုလိုင်းများအတွက် စရိတ်သက်သာသော လိုင်းနား လှုံ့ဆော်ကိရိယာ။
