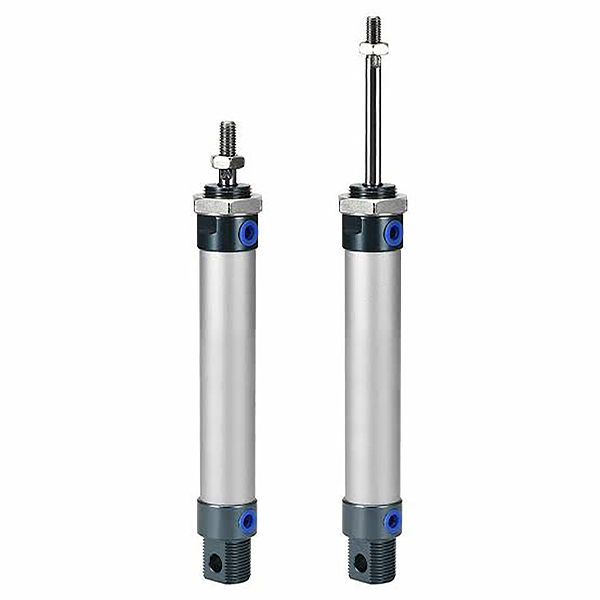

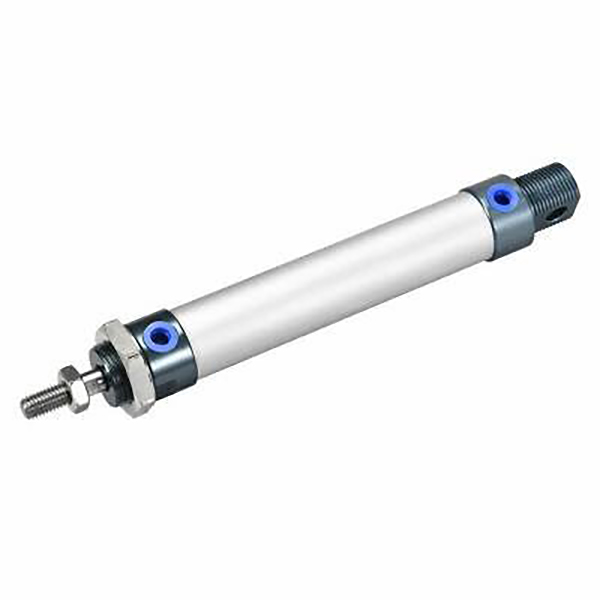

MAL စီးရီး အလူမီနီယမ် အလွိုင်းမီနီ ဆလင်ဒါ | ပေါ့ပါးသက်သာသော Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH MAL စီးရီးသည် ပေါ့ပါးသော စျေးသက်သာသော အလူမီနီယံ အလွိုင်းမီနီ အနုမဆလင်ဒါဖြစ်ပြီး ကုန်ကျစရိတ်သက်သာသော မီနီဆလင်ဒါဖြေရှင်းချက်အဖြစ် စျေးကွက်တွင် တွင်ကျယ်စွာ အသိအမှတ်ပြုထားသည်။ anodized အလူမီနီယမ်အလွိုင်းဆလင်ဒါပြွန်နှင့် stainless steel piston rod ကိုအသုံးပြုထားသောကြောင့် အလွန်ပေါ့ပါးသောအလေးချိန်၊ ကျစ်လစ်သောဖွဲ့စည်းပုံနှင့် ကုန်ကျစရိတ်သက်သာပါသည်။ MA နှင့် CM2 စီးရီးတို့နှင့် အားကောင်းသော လိုက်ဖက်ညီမှုနှင့်အတူ၊ ၎င်းသည် အီလက်ထရွန်နစ်ပစ္စည်း၊ ထုပ်ပိုးမှု၊ အပေါ့စားစက်မှုလုပ်ငန်းနှင့် ခြောက်သွေ့သောဖုန်မှုန့်နည်းပါးသော လုပ်ငန်းခွင်အခြေအနေများတွင် ပေါ့ပါးသော၊ ဘတ်ဂျက်-အထိခိုက်မခံသော အလိုအလျောက်စက်ကိရိယာများအတွက် စံပြဖြစ်သည်။

  1.1 Universal Standard နှင့် High Interchangeability

     ပေါင်းစည်းထားသော mounting dimensions နှင့် interface specifications များဖြင့် ပြည်တွင်း universal industrial standard အရ ထုတ်လုပ်ထားသည်။ ၎င်းသည် ပင်မရေစီးကြောင်း MA နှင့် CM2 စီးရီးဆလင်ဒါများဖြင့် ဖွဲ့စည်းတည်ဆောက်ပုံနှင့် အဘက်ဘက် အပြန်အလှန်ဖလှယ်နိုင်မှုအား ကောင်းမွန်စွာရရှိပြီး သုညမွမ်းမံပြင်ဆင်ခြင်း၊ စက်ပစ္စည်းပြုပြင်မွမ်းမံခြင်းနှင့် အတွဲလိုက် စံပြုတပ်ဆင်ခြင်းတို့ကို ပံ့ပိုးပေးပါသည်။

  1.2 ပေါ့ပါးသော ပစ္စည်းဖွဲ့စည်းပုံ

     ပရီမီယံ anodized အလူမီနီယမ်အလွိုင်းဆလင်ဒါပြွန်နှင့် အလူမီနီယံအလွိုင်းအဖုံးများဖြင့် တည်ဆောက်ထားပြီး သံချေးမတက်နိုင်သော သံမဏိ ပစ္စတင်တံနှင့် လိုက်ဖက်ပါသည်။ သမားရိုးကျ MA စီးရီးဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက MAL စီးရီးသည် အလေးချိန် 15% ပိုမိုပေါ့ပါးပြီး စုစုပေါင်းအရှည်မှာ 10 မီလီမီတာခန့် ပိုတိုပါသည်။ ၎င်းသည် ကုန်ကျစရိတ်များကို ထိရောက်စွာ ထိန်းချုပ်နိုင်ပြီး ထူးထူးခြားခြား သယ်ဆောင်ရလွယ်ကူပြီး ကျစ်လစ်သော တပ်ဆင်မှုစွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။

  1.3 Stable Thread Locking Structure

     တင်းကျပ်ပြီး တည်ငြိမ်သော တပ်ဆင်ဖွဲ့စည်းပုံနှင့်အတူ dual-end အဖုံးချည်သော့ခတ်ခြင်းနည်းပညာကို အသုံးပြုခြင်း။ ရိုးရှင်းသော ဖြောင့်စင်းသော အသွင်အပြင်သည် ရိုးရှင်းသော အလုံးစုံဖွဲ့စည်းပုံကို သေချာစေပြီး နေ့စဉ် အစိတ်အပိုင်းကို ခွဲထုတ်ခြင်း၊ ပြုပြင်ထိန်းသိမ်းခြင်းနှင့် အမှားရှာခြင်းတို့ကို အဆင်ပြေစေကာ နောက်ပိုင်းတွင် လုပ်ငန်းလည်ပတ်မှုနှင့် ပေါ့ပါးသော အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများအတွက် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်များကို များစွာလျှော့ချပေးပါသည်။

  1.4 ကွဲပြားသော ရွေ့လျားမှုနှင့် လုပ်ဆောင်ချက်ဆိုင်ရာ ဆင်းသက်လာမှုများ

     • MAL နှစ်ထပ်သရုပ်ဆောင်: Dual-end air intake reciprocating motion၊ သမားရိုးကျ light-load linear automation အတွက် universal Standard type ဖြစ်သည်။

     • MSAL တစ်ခုတည်းသရုပ်ဆောင်ခြင်း (Push Out): ဘေးကင်းလုံခြုံရေး ပြန်လည်သတ်မှတ်မှု ယန္တရားများအတွက် ပါဝါချို့ယွင်းမှုပြီးနောက် နွေဦးတွန်းထုတ်ခြင်း ဖွဲ့စည်းပုံ၊ အလိုအလျောက် လှံတံတိုးချဲ့ခြင်း။

     • MTAL တစ်ခုတည်းသရုပ်ဆောင်ခြင်း (နောက်သို့ဆွဲထုတ်ခြင်း): အကာအကွယ်နေရာချထားမှုအခြေအနေများအတွက် ပါဝါချို့ယွင်းပြီးနောက် အလိုအလျောက် လှံတံပြန်ဆွဲထုတ်ခြင်း။

     • MALD Double Rod: Dual-end output piston rod သည် synchronous လည်ပတ်မှုကို သိရှိပြီး တိကျသော synchronous ဂီယာအတွက် နှစ်ဆထိရောက်သောလေဖြတ်ခြင်း။

     • MALJ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း: ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းနှင့်အတူ နှစ်ထပ်သရုပ်ဆောင်ထားသော ဒီဇိုင်း၊ တိကျသောနေရာချထားခြင်းနှင့် ပြောင်းလဲနိုင်သော အလုပ်လိုအပ်ချက်များအတွက် လိုက်လျောညီထွေရှိသော လေဖြတ်ချိန်ညှိခြင်းကို ပံ့ပိုးပေးသည်။

  1.5 Flexible Buffer နှင့် တာရှည်ခံ အလုံပိတ်စနစ်

     အခြေခံဆူညံသံများကို လျှော့ချရန်နှင့် သက်ရောက်မှုစုပ်ယူမှုအတွက် အရည်အသွေးမြင့် ရော်ဘာကြားခံပြားဖြင့် တပ်ဆင်ထားသော စံ၊ ရွေးချယ်နိုင်သော အဆင့်မြှင့်ထားသော လေဘာခံ (C ကုဒ်) သည် မြန်နှုန်းမြင့် စက်ဘီးစီးလည်ပတ်မှုအတွင်း တုန်ခါမှုနှင့် ဆူညံသံများကို ထိရောက်စွာ လျှော့ချပေးသည်။ ပွတ်တိုက်မှုနည်းသော bidirectional composite seal ကို တပ်ဆင်ထားသော ဆီသိုလှောင်မှု groove ပါရှိသော ဆလင်ဒါသည် အလွန်နိမ့်သော စတင်ဖိအားနှင့် တည်ငြိမ်သော ဆီကင်းသည့် လည်ပတ်မှုကို ပေးစွမ်းနိုင်ပြီး ဝန်ဆောင်မှုသက်တမ်း 5 သန်းအထိ လည်ပတ်နိုင်သည်။

  1.6 ရွေးချယ်နိုင်သော သံလိုက်လျှပ်ကူးပုံဖွဲ့စည်းမှု

     MAL စီးရီးသည် စိတ်ကြိုက်ထည့်သွင်းထားသော သံလိုက်လက်စွပ် (S ကုဒ်) ကို CS1-G နှင့် SMC M9B စီးရီးသံလိုက်ခလုတ်များဖြင့် စုံလင်စွာ တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ၎င်းသည် အချိန်နှင့်တပြေးညီ တိကျသော ပစ္စတင်တည်နေရာရှာဖွေတွေ့ရှိမှုနှင့် လျှပ်စစ်အချက်ပြချိတ်ဆက်မှု၊ အလိုအလျောက်စက်ဝန်းနေရာချထားမှုနှင့် အလင်း-လုပ်ငန်းသုံး အလိုအလျောက်စက်ကိရိယာများအတွက် ဉာဏ်ရည်ထက်မြက်သော စောင့်ကြည့်မှုတောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးသည်။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1.Typical Model Structure: MAL25-100S-CM-FA

 2. စံအမိန့်နမူနာများ

     • Standard Double Acting Magnetic Model- MAL32-75S-CM (32 မီလီမီတာ ဖောက်၊ 75 မီလီမီတာ လေဖြတ်ခြင်း၊ အဝိုင်းအမြီး၊ သံလိုက်လက်စွပ်ပါ)

     • Single Acting Spring Return မော်ဒယ်- MTAL20-50S-U (20mm bore၊ 50mm လေဖြတ်ခြင်း၊ အမြီးပြား၊ တစ်ခုတည်းသော သရုပ်ဆောင်မှု ပြန်လည်သတ်မှတ်ခြင်း)

     • Double Rod Double Acting ပုံစံ- MALD25-100S-CA (25mm bore၊ 100mm လေဖြတ်ခြင်း၊ လွှဲအမြီး၊ ကြိမ်လုံးနှစ်ချက် ထပ်တူပြုခြင်း)

3. Core Technical Parameters (Standard Type)

4. 0.5MPa Theoretical Thrust & Tension Reference Chart (Single Rod)

 4.1 Double Acting (MAL) စွမ်းဆောင်ရည်ဒေတာ

  4.2 တစ်ကိုယ်ရေသရုပ်ဆောင်ခြင်း (MTAL Spring Return) စွမ်းဆောင်ရည်ဒေတာ

5. ပုံစံများနှင့် ဆင်းသက်လာသော မော်ဒယ်များကို တပ်ဆင်ခြင်း။

  5.1 ကွဲပြားသော Universal Mounting နည်းလမ်းများ

     • CM အမြီးအဝိုင်း: စံဖြောင့်တပ်ဆင်ခြင်း ၊ သမားရိုးကျ ပုံသေမျဉ်းဖြောင့် အလင်းတင်ဆောင်မှု လုပ်ဆောင်ချက်အတွက် အကျယ်ပြန့်ဆုံး အမျိုးအစား

     • CA Swing Tailလှုပ်နိုင်သောအမြီးဖွဲ့စည်းပုံ၊ လှုပ်ခတ်ခြင်း၊ လှန်လှောခြင်းနှင့် ချိတ်ဆက်ခြင်း စက်ယန္တရားများအတွက် သင့်လျော်သည်။

     • U Flat Tail: အလွန်ပါးလွှာပြီး ကျဉ်းမြောင်းသော တပ်ဆင်နေရာ အပြင်အဆင်အတွက် ပြီးပြည့်စုံသော အလွန်ကျစ်လစ်သော အမြီးပြားဒီဇိုင်း

     • FA/FB ရှေ့/နောက် အနားကွပ်: ရှေ့နှင့်နောက် အပြားလိုက် အနားကွပ်များကို ပြုပြင်ခြင်း၊ အလင်းဝန်နေရာချထားသည့်ကိရိယာအတွက် တည်ငြိမ်သောဒေါင်လိုက် တပ်ဆင်ခြင်း။

     • LB Foot Bracket: Axial foot base fixing၊ အဆင်ပြေသော ဘေးတိုက် တပ်ဆင်မှုနှင့် လိုက်လျောညီထွေရှိသော ကိရိယာများ စီစဉ်ပေးခြင်း

     • SDB နှစ်ထပ်နားကွင်း: နှစ်ထပ်ပတ္တာဖွဲ့စည်းပုံ၊ ပြောင်းလွယ်ပြင်လွယ်လွှဲခြင်းနှင့် အထူးချိတ်ဆက်ခြင်းလုပ်ငန်းခွင်အခြေအနေများကိုလိုက်လျောညီထွေဖြစ်စေသည်။

  5.2 Core Derivative စီးရီးများ

     • MAL Standard Double Acting: ယေဘူယျ အလင်းအား အလိုအလျောက်လုပ်ဆောင်မှုအတွက် ရွေးချယ်နိုင်သော သံလိုက်လက်စွပ်ပါရှိသော Universal ပေါ့ပါးသောမော်ဒယ်

     • MSAL/MTAL တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း။ဘေးကင်းမှု ပြန်လည်သတ်မှတ်ခြင်းနှင့် အကာအကွယ်နေရာချထားခြင်းဆိုင်ရာ အခြေအနေများအတွက် နွေဦးပေါက်ခြင်း/စပရိန်ပြန်ခြင်း အမျိုးအစားများ

     • MALD Double Rod: Dual-end synchronous output ဖွဲ့စည်းပုံ၊ ထိရောက်သော လေဖြတ်ခြင်းကို နှစ်ဆတိုးစေပြီး လည်ပတ်တည်ငြိမ်မှုကို တိုးတက်စေသည်။

     • MALJ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း: တိကျသောနေရာချထားခြင်းနှင့် ပြောင်းလဲနိုင်သော-လေဖြတ်ခြင်းလုပ်ဆောင်ခြင်းတောင်းဆိုချက်များအတွက် စိတ်ကြိုက်ပြင်ဆင်နိုင်သော လေဖြတ်ဒီဇိုင်း

     • MALC ချိန်ညှိနိုင်သောကူရှင်− မကြာခဏ စက်ဘီးစီးခြင်းအတွက် မြန်နှုန်းမြင့် သက်ရောက်မှုနှင့် ဆူညံသံများကို လျှော့ချပေးသည့် လေကြားခံတည်ဆောက်ပုံ၊

6. MAL နှင့် MA ရွေးချယ်မှု နှိုင်းယှဉ်မှု

7. 3-အဆင့် အမြန်ရွေးချယ်ခြင်း လမ်းညွှန်

     ၁။ ဖေဖေ့ရွေးချယ်မှု: အမှန်တကယ် ဝန်အလေးချိန်ပေါ်မူတည်၍ သင့်လျော်သော bore အရွယ်အစားကို ရွေးချယ်ပါ၊ လုံခြုံမှု 50% ထက်ပို၍ သိမ်းဆည်းပါ။ ပေါ့ပါးသောဝန်နှင့် ဘတ်ဂျက်-ထိခိုက်လွယ်သော အလိုအလျောက်စနစ်ဆိုင်ရာ ပရောဂျက်များအတွက် MAL စီးရီးကို ဦးစားပေးပါ။

     ၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: အမှန်တကယ် အလုပ်လုပ်သော လေဖြတ်ခြင်း အပေါင်း 10~20mm ဘေးကင်းရေး အနားသတ်၊ စံနှုန်းကန့်သတ်ချက်များကို လိုက်နာပါ- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤500mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤150mm။

     ၃။ Functional Configuration- စံနှစ်ထပ်သရုပ်ဆောင်မှုအတွက် MAL ကိုရွေးချယ်ပါ၊ တစ်ခုတည်းသောသရုပ်ဆောင်ခြင်းစပရိန်ပြန်ခြင်းအတွက် MTAL၊ ကြိမ်လုံးနှစ်ထပ်လုပ်ဆောင်မှုအတွက် MALD ကိုရွေးချယ်ပါ။ မြန်နှုန်းမြင့်လုပ်ဆောင်မှုအတွက် MALC လေကူရှင်ကို ရွေးပါ။ အလိုအလျောက် တည်နေရာကို သိရှိနိုင်စေရန် S သံလိုက်လက်စွပ် + CS1-G/M9B ခလုတ်များကို တပ်ဆင်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MAL စီးရီးတွင် ပေါ့ပါးသော အလူမီနီယမ်အလွိုင်းမီဆလင်ဒါတွင် အလွန်ပေါ့ပါးကျစ်လျစ်သောဖွဲ့စည်းပုံ၊ ကုန်ကျစရိတ်အလွန်သက်သာပြီး ကွဲပြားသောလုပ်ဆောင်ချက်ဆိုင်ရာ ရွေးချယ်စရာများပါရှိပြီး အလင်းဝန်၊ ခြောက်သွေ့သောပတ်ဝန်းကျင်နှင့် ဘတ်ဂျက်ကန့်သတ်သေးငယ်သော အလိုအလျောက်စက်ကိရိယာများအတွက် ကုန်ကျစရိတ်သက်သာသော အဆုတ်ရောင်ဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးပါသည်။
