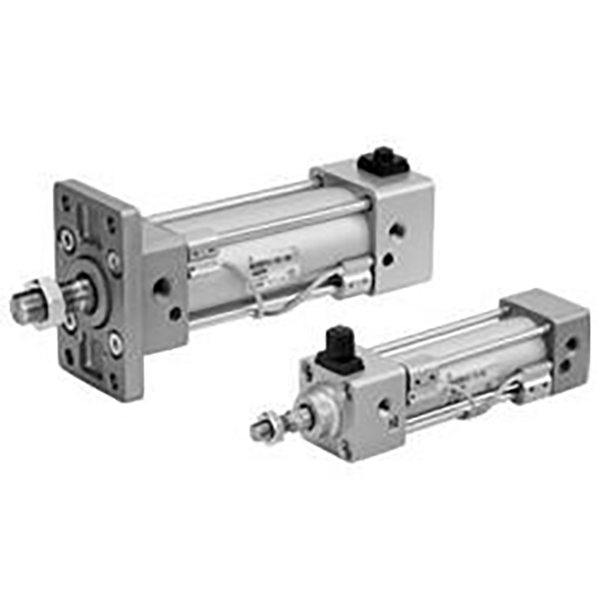

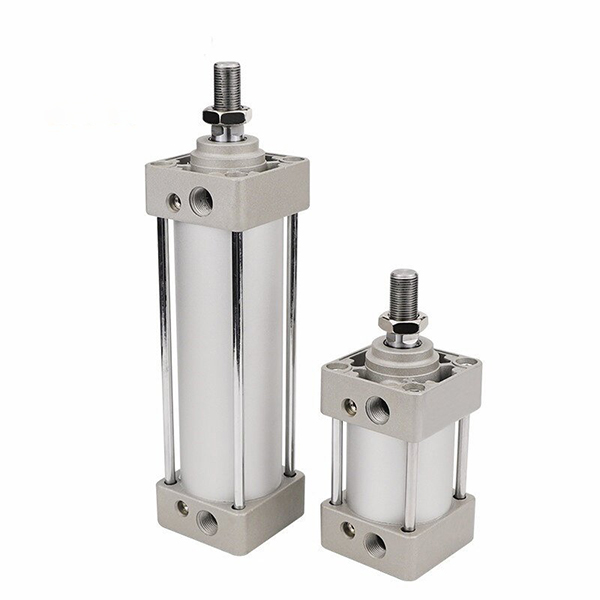

MBB Series Lightweight Tie Rod Standard Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MBB စီးရီး အလေးချိန် 10% လျှော့ချထားသော ရိုးရာ MB-စီးရီး၏ ဆက်ခံမည့် ပေါ့ပါးသော တုတ်တံစံဆလင်ဒါ (MB-Z စီးရီး)။ စတုရန်းစွန်းထုပ်များ၊ ချိန်ညှိနိုင်သော နှစ်ထပ်လေကူရှင်များနှင့် များပြားသော တပ်ဆင်မှုရွေးချယ်စရာများ တပ်ဆင်ထားသည်။ အလယ်အလတ်အမြန်နှုန်း၊ ကြိမ်နှုန်းမြင့်မားပြီး ဝန်အလတ်စားအခြေအနေများနှင့်အတူ ယေဘုယျအလိုအလျောက်စက်ကိရိယာများတွင် တွင်ကျယ်စွာအသုံးပြုသည်။ တပ်ဆင်မှုအတိုင်းအတာများသည် ISO 15552 စံနှုန်းနှင့်အညီ ယှဉ်ပြိုင်နိုင်သော အမှတ်တံဆိပ်ကြိုးတုတ်ဆလင်ဒါများနှင့် လဲလှယ်နိုင်သည်။

ပင်မဖွဲ့စည်းပုံနှင့် အင်္ဂါရပ်များ

   1. ဖွဲ့စည်းတည်ဆောက်ပုံ- အလူမီနီယမ်စည်၊ အတွင်းပိုင်းချည်ချောင်းများ၊ စတုရန်းစွန်းထုပ်များ၊ အစွန်းနှစ်ဖက်စလုံးတွင် ချိန်ညှိနိုင်သော လေကူရှင်၊

   2. ပစ္စည်း- မာကျောသော anodized အလူမီနီယံစည်၊ ခိုင်ခံ့မြင့်မားသော သွန်းအဆုံးထုပ်များ၊ hard chrome ချထားသော ပစ္စတင်တံ၊ ဆန့်နိုင်အားမြင့်သော လည်စည်းချောင်းများ၊ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး တာရှည်ခံသော ဝန်ဆောင်မှုသက်တမ်း။

   3. လုပ်ဆောင်ချက် အမျိုးအစားများ

     -- MBB- တစ်ခုတည်းသော ကြိမ်လုံးနှစ်ထပ် သရုပ်ဆောင်ခြင်း (ပါ၀င်သော သံလိုက်မပါဘဲ)

     -- MDBB- တစ်ခုတည်းသော rod double acting (အော်တိုခလုတ်အတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်)

     -- MBW/MDBW- နှစ်ထပ်တံနှစ်ထပ်သရုပ်ဆောင်မှု၊ အလွန်ကောင်းမွန်သော torsion ဆန့်ကျင်စွမ်းဆောင်မှု

   4. ကူရှင်- နှစ်ဖက်စလုံးတွင် အမှီအခိုကင်းစွာ ချိန်ညှိနိုင်သော လေကူရှင်၊ terminal ထိခိုက်မှု၊ တုန်ခါမှုနှင့် ဆူညံသံများကို ထိရောက်စွာ လျှော့ချပေးသည်။

   5. အာရုံခံတပ်ဆင်ခြင်း- ပစ္စတင်အနေအထားကိုသိရှိနိုင်စေရန် M9B/A93/M9BW သံလိုက်အော်တိုခလုတ်များအတွက် စက်မတင်မီ grooves များ။

   6. ပေါ့ပါးသောအဆင့်မြှင့်တင်မှု- ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အဆုံးထုပ်ဂျီသြမေတြီ၊ ယခင် MB မော်ဒယ်ထက် 10% ပိုမိုပေါ့ပါးသည်၊ တပ်ဆင်မှုနှင့် သယ်ယူပို့ဆောင်ရေး ပိုမိုလွယ်ကူသည်။

   7. Standard Compatibility- ISO 15552 တပ်ဆင်ခြင်း စံနှုန်း၊ တိုက်ရိုက် အမှတ်တံဆိပ် အပြန်အလှန် လဲလှယ်နိုင်မှု။

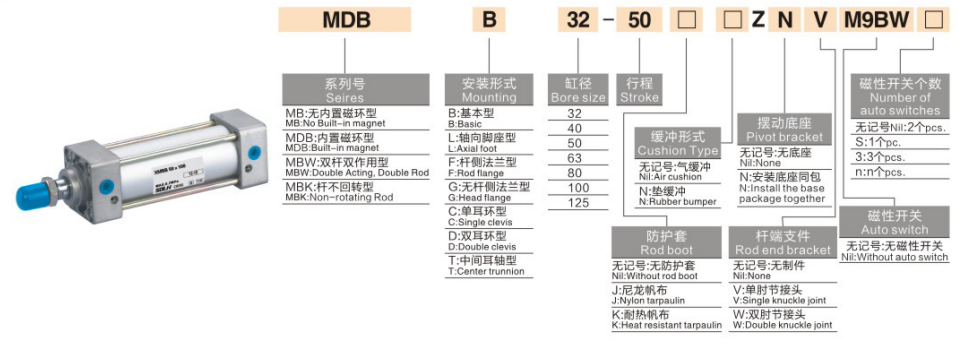

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ: MDBB40-100Z-M9BW

   2. စံအမိန့်နမူနာများ

     -- MBB50-200Z- Bore50၊ stroke200၊ သံလိုက်မပါဘဲ ပေါ့ပါးသော အခြေခံမော်ဒယ်

     -- MDBB63-150Z-LB- Bore63၊ stroke150၊ တပ်ဆင်ထားသော သံလိုက်၊ ခြေထောက်တပ်ဆင်ခြင်း

     -- MDBB80-300Z-FA- Bore80၊ stroke300၊ တံဘေးအနားကွပ် တပ်ဆင်ခြင်း

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

သီအိုရီပိုင်းတွန်းအားနှင့် ဆွဲအား @0.5MPa (Single Rod၊ Unit:N)

 1. Double Acting MBB/MDBB

Mounting Types နှင့် Derivative Models

   1. Mounting ရွေးစရာများ

     -- B အခြေခံအမျိုးအစား- အပေါက်များမှတဆင့် အဆုံးအဖုံးမှတဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်း။

     -- LB Foot Mount- လေးလံမှုအတွက် တည်ငြိမ်သော အလျားလိုက် တပ်ဆင်ခြင်း။

     -- FA/FB Flange- ဒေါင်လိုက်တပ်ဆင်မှုအတွက် Rod-side/head-side flange

     -- C/D Clevis- hinged swing လှုပ်ရှားမှုအတွက် single/double clevis

     -- T Trunnion- လှည့်ပတ်မှု ယန္တရားအတွက် အလယ်ပေါက် တပ်ဆင်ခြင်း။

   2. Main Derivative စီးရီးများ

     -- MBB/MDBB/MBW- သံလိုက်မဟုတ်သော စံတစ်ခုတည်းလှံတံ/သံလိုက်နှင့် နှစ်ထပ်တံဆလင်ဒါ

     -- MBK/MDBK- ပစ္စတင်တံလိမ်ခြင်းကို ကာကွယ်ရန် လှည့်ပတ်ခြင်းမရှိသော ဆလင်ဒါ

     -- -XB6 မြင့်မားသောအပူချိန်အမျိုးအစား- အလုပ်အကွာအဝေး -20 ~ + 150 ℃

     -- XC6 Stainless Steel Piston Rod- အပျော့စား အဆိပ်သင့်ပြီး စိုစွတ်သောပတ်ဝန်းကျင်အတွက်

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. Bore ရွေးချယ်မှု- အမှန်တကယ် ဝန်မှ လိုအပ်သော တွန်းအားကို တွက်ချက်ပါ၊ အကာအကွယ် ≥50% ဘေးကင်းရေး အနားသတ်။ အလယ်အလတ် အမြန်နှုန်း အလယ်အလတ် Load အထွေထွေ အလိုအလျောက်စနစ်အတွက် MBB ကို ဦးစားပေးပါ။

   2. လေဖြတ်ခြင်းအတည်ပြုချက်- ထိရောက်သောခရီးသွားလာရန်အတွက် 10~20mm ဘေးကင်းသောအနားသတ်ကို ထည့်ပါ။ အများဆုံးစံနှုန်း 1000mm၊ 1500mm အထိ စိတ်ကြိုက်လုပ်ပါ။

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- ရာထူးသိရှိခြင်း- MDBB တပ်ဆင်ထားသော သံလိုက်မော်ဒယ်ကို ရွေးပါ၊ M9B/A93 အော်တိုခလုတ်များကို ကိုက်ညီပါ။

     -- တပ်ဆင်ခြင်း- အလျားလိုက်လေးလံသောဝန်အတွက် LB ခြေထောက်တပ်ဆင်ခြင်း။ ဒေါင်လိုက်တပ်ဆင်မှုအတွက် FA အနားကွပ်ကို ဦးစားပေးထားသည်။

     -- အထူးအခြေအနေများ- မြင့်မားသောအပူချိန်အတွက် -XB6၊ -XC6 သံမဏိတုတ်တံကို အဆိပ်သင့်သောပတ်ဝန်းကျင်အတွက် ရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MBB ပေါ့ပါးသောကြိုးတုတ်စံဆလင်ဒါသည် ISO15552 နှင့်အညီ ချိန်ညှိနိုင်သောလေကူရှင်များနှင့် တပ်ဆင်ခြင်းနည်းလမ်းများစွာ၊ အလယ်အလတ်ဝန်ရှိ ကြိမ်နှုန်းမြင့် အလိုအလျောက်စနစ်ထုတ်လုပ်မှုလိုင်းများအတွက် စံပြ ယေဘုယျရည်ရွယ်ချက်ဖြင့် ကြိုးဖြင့်ပြုလုပ်ထားသော လှုံ့ဆော်စက်ကို တပ်ဆင်ထားပါသည်။
