အမှတ်တံဆိပ်-Richge Technology မှ SOLH

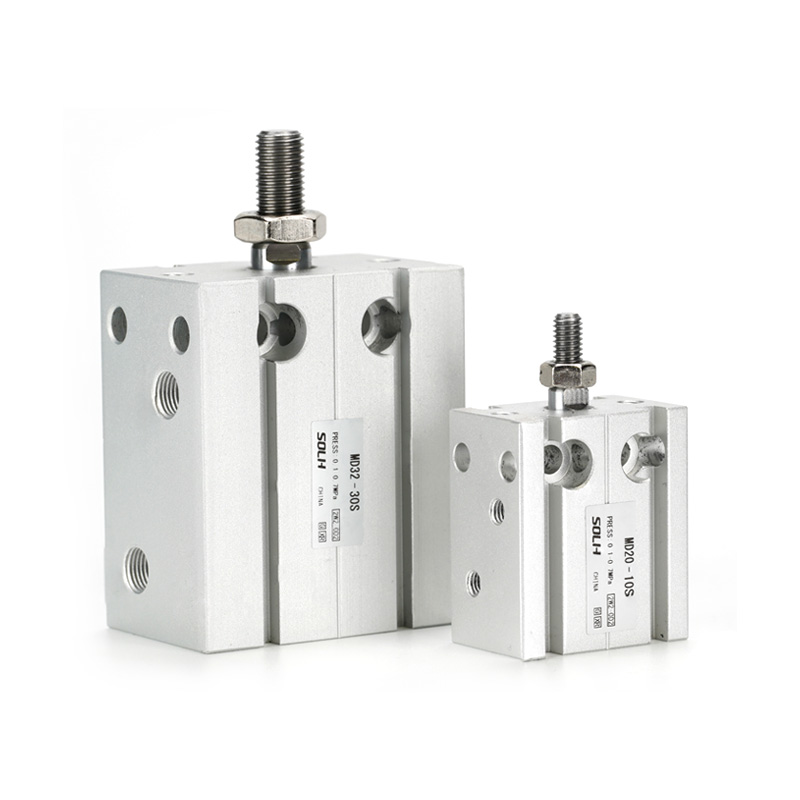

SOLH MD စီးရီးသည် စက်ဝိုင်းပုံ တပ်ဆင်ခြင်း အပေါက်များ၊ အလွန်ပါးလွှာသော ဘလောက်ပုံသဏ္ဍာန် နှင့် မထင်သလို ထောင့်ချိုး တပ်ဆင်နိုင်သော တပ်ဆင်နိုင်သည့် စံပြ ဘက်စုံ အခမဲ့ တပ်ဆင်နိုင်သော အသေးစား ဆလင်ဒါ ဖြစ်သည်။ ကျဉ်းမြောင်းသော စက်ကိရိယာနေရာ၊ သိပ်သည်းဆမြင့်သော အပြင်အဆင်နှင့် အလင်းအား အဆက်မပြတ် ထုတ်ထုတ်ခြင်းနှင့် နေရာချထားခြင်း အလုပ်ရုံများအတွက် ဒီဇိုင်းထုတ်ထားသည်။
ပြီးပြည့်စုံသော မော်ဒယ်ခွဲ 5 ခုသည် တစ်ချက်/နှစ်ချက်၊ တစ်ချက်/နှစ်ချက် သရုပ်ဆောင်မှု၊ ပုံသေ/ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း တောင်းဆိုချက်များကို ဖုံးအုပ်သည်-
-- MD- တစ်ခုတည်းသောတံနှစ်ထပ်သရုပ်ဆောင်ခြင်း (စံ universal အမျိုးအစား)
-- MSD- တစ်ခုတည်းသော ကြိမ်လုံးဖြင့် သရုပ်ဆောင်ခြင်း (နွေဦးပေါက်ထွက်သည်)
-- MTD- တစ်ခုတည်းသော ကြိမ်လုံးဖြင့် သရုပ်ဆောင်ခြင်း (နွေဦးရာသီတွင် ပြန်နုတ်ခြင်း)
-- MDD- နှစ်ထပ်တုတ်နှစ်ထပ်သရုပ်ဆောင်မှု (ဆန့်ကျင်ဘက်သို့ လှည့်ခြင်းမပြုရ)
-- MDJ- နောက်ဘက် ချိန်ညှိနိုင်သော လေဖြတ်မှုဖြင့် နှစ်ထပ်တံနှစ်ထပ် လုပ်ဆောင်ခြင်း။
|
ကန့်သတ်ချက် အကြောင်းအရာ |
Specification အပြည့်အစုံ |
| Standard Bore Sizes (mm) |
၆၊ ၁၀၊ ၁၆၊ ၂၀၊ ၂၅၊ ၃၂ |
| စံနှုန်းများ (မီလီမီတာ) |
5၊ 10၊ 15၊ 20၊ 25၊ 30၊ 40၊ 50၊ 60 |
| လည်ပတ်မှုမုဒ် |
နှစ်ချက်သရုပ်ဆောင်ခြင်း- MD/MDD/MDJSingle သရုပ်ဆောင်မှု- MSD/MTD |
| လည်ပတ်ဖိအားအတိုင်းအတာ |
နှစ်ထပ်သရုပ်ဆောင်မှု- 0.1 ~ 1.0 MPa/Single သရုပ်ဆောင်မှု- 0.2 ~ 1.0 MPa |
| Burst Proof Test ဖိအား |
1.5 MPa |
| ပတ်ဝန်းကျင် လည်ပတ်မှု အပူချိန် |
-20 ℃ ~ + 70 ℃ (လေပိုက်လိုင်းအတွင်းတွင် ရေခဲမထည့်ပါ) |
| Piston Speed Range |
နှစ်ထပ်သရုပ်ဆောင်မှု- 30 ~ 500 mm/s Single acting: 50 ~ 500 mm/s |
| Air Port Thread |
Boe 6/10- M5×0.8 Bore 16/20/25/32- PT1/8 |
| သံလိုက်လက်စွပ် ရွေးချယ်မှု |
S နောက်ဆက်တွဲ = တပ်ဆင်ထားသော အမြဲတမ်းသံလိုက်၊ CMSH / DMSH သံလိုက်အနေအထားခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည် |
1. Full 6-direction multi-position mounting
- ရှေ့၊ နောက်၊ ဘယ်၊ ညာ၊ ဆလင်ဒါကိုယ်ထည်၏ အပေါ်နှင့်အောက်ခြေတွင် ဖြန့်ဝေထားသော ယူနီဖောင်းအပေါက်များ၊ မည်သည့်လေယာဉ်နှင့် မည်သည့်ထောင့်တွင်မဆို ပြင်ဆင်နိုင်သည်။ ဆလင်ဒါများစွာသည် ဘေးချင်းကပ်လျက် အပြိုင်အစီအမံသည် ကက်ဘိနက်နေရာကို အသုံးချမှုကို အမြင့်ဆုံးဖြစ်စေသည်။
2. အလွန်ပါးလွှာသော ပေါ့ပါးသော ကိုယ်ထည်
-- သေးငယ်သော ယန္တရားဒီဇိုင်းအတွက် စံဝိုင်းကိုယ်ထည် ဆလင်ဒါများထက် 30% ~ 50% ပိုပါးလွှာသော နံရံအကာ၊
3. Self-lubricating piston rod bearing
- ပစ္စတင်တံပေါ်ရှိ ပွတ်တိုက်မှုနည်းသော ကိုယ်ကိုတိုင် ချောဆီပေးသည့် ပေါင်းစပ်ပါဝင်မှု၊ ဆီကင်းသော လည်ပတ်မှု၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့် တည်ငြိမ်ချောမွေ့သော လှုပ်ရှားမှု။
4. Standard သံလိုက်ခလုတ် တပ်ဆင်ခြင်း grooves
- ဆလင်ဒါကိုယ်ထည်၏ နှစ်ဖက်စလုံးတွင် အထူးပြုထားသော ကုပ်ပိုးလျှောအပေါက်များ၊ အပိုကွင်းစကွင်းပိတ်များမပါဘဲ သံလိုက်ကျူခလုတ်များကို လွယ်ကူစွာ တပ်ဆင်ခြင်း၊ ဖြုတ်တပ်ခြင်းနှင့် အနေအထားပြောင်းခြင်း။
5. တပ်ဆင်ပြီး ရှေ့ရော်ဘာကြားခံပြား
-- တံတိုင်းတွင် ပေါင်းစပ်ထားသော ကြားခံသည် ထိခိုက်တုန်ခါမှုကို စုပ်ယူသည်၊ လည်ပတ်ဆူညံသံကို လျှော့ချပေးပြီး သေးငယ်သော ပစ္စည်းများနှင့် အလုပ်ခွင်များကို ကာကွယ်ပေးသည်။
6. တိုးချဲ့နိုင်သော နှစ်ထပ်လှံတံနှင့် ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းမျိုးကွဲများ
-- MDD နှစ်ထပ်လှံ- ပြင်းထန်သော torsion စွမ်းဆောင်ရည်၊ rotary deflection သုည၊ ဘေးဘက်ဝန်အောက်တွင် တည်ငြိမ်သော linear guiding
-- MDJ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း- လေဖြတ်ကန့်သတ်ချိန်ညှိမှုအတွက် နောက်ကျောဘက်တွင် ချိန်ညှိနိုင်သော ဝက်အူ၊ ပြောင်းလဲနိုင်သော နေရာချထားမှု အရှည်လိုအပ်ချက်များအတွက် ပြောင်းလွယ်ပြင်လွယ်

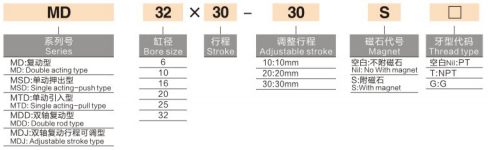

1. မော်ဒယ် 1- စံတစ်ခုတည်း လှံတံနှစ်ထပ် သရုပ်ဆောင်မှု MD16×30S
-- MD = စီးရီးကုဒ်၊ တစ်ခုတည်းသော တုတ်နှစ်ထပ်ကျစ်လစ်သော ဆလင်ဒါ
-- 16 = အချင်း (မီလီမီတာ)
-- 30 = အခြေခံ လေဖြတ်ခြင်း အရှည် (မီလီမီတာ)
-- S = တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (ဗလာ = သံလိုက်မရှိ)
၂။မော်ဒယ် 2- ချိန်ညှိနိုင်သော နှစ်ထပ်တံ MDJ20×20-10S
-- MDJ = နောက်ဘက်လေဖြတ်ချိန်ညှိမှုနှင့်အတူ နှစ်ထပ်တံနှစ်ထပ်လုပ်ဆောင်ခြင်း။
-- 20 = ဖောက်အရွယ်အစား (မီလီမီတာ)
-- 20 = ပုံသေအခြေခံလေဖြတ်ခြင်း။
-- 10 = ချိန်ညှိနိုင်သော အပိုလေဖြတ်ခြင်း (စုစုပေါင်း ခရီး = 20 + 10 = 30mm)
-- S = တပ်ဆင်ထားသော သံလိုက်လက်စွပ် စိတ်ကြိုက်ရွေးချယ်နိုင်သော နောက်ဆက်တွဲ
| ဖောက် (မီလီမီတာ) |
ပစ္စတင်ဧရိယာ (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. အဓိကရွေးချယ်မှု တရားစီရင်ခြင်းဆိုင်ရာ စည်းမျဉ်းများ
-- နေရာကန့်သတ်မှု ဦးစားပေး- ကျဉ်းမြောင်းသော တပ်ဆင်အပေါက်၊ သိပ်သည်းသော အပြင်အဆင်၊ ထောင့်ပေါင်းစုံ တပ်ဆင်ခြင်း လိုအပ်ချက် → MD စီးရီး ဘလောက်ကျစ်လစ်ဆလင်ဒါကို ရွေးပါ
-- Load အခြေအနေ စိစစ်ခြင်း- ဘေးထွက်ပြောင်းလွဲမှုမရှိဘဲ သန့်စင်သော axial light load → Standard MD single rod; Side torsion/offset side load ရှိပါသည် → MDD double rod anti-rotation model
-- လေဖြတ်ချိန်ညှိမှု လိုအပ်ချက်- ပြောင်းလဲနိုင်သော နေရာချထားခြင်း ခရီး ကန့်သတ်ချက် → MDJ ချိန်ညှိနိုင်သော လေဖြတ်နှစ်ထပ် အမျိုးအစား မူကွဲ
-- တည်နေရာအချက်ပြတုံ့ပြန်ချက်- PLC လေဖြတ်ခြင်းကိုသိရှိနိုင်မှုအတွက် CMSH/DMSH သံလိုက်ခလုတ်ဖြင့် S ၏နောက်ဆက်တွဲကို ပေါင်းထည့်ပါ။
2. ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ
-- 3C နှင့် Semiconductor အလိုအလျောက်စနစ်- အသေးစား တပ်ဆင်မှု ကုပ်ခြင်း၊ ပစ္စည်း တွန်းခြင်း၊ အစိတ်အပိုင်း ပြတ်တောက်ခြင်း၊ တိကျသော နေရာချထားခြင်း စခန်းများ
-- အထွေထွေ အလိုအလျောက် စက်ကိရိယာ- အလုပ်တုံးပိတ်ဆို့ခြင်း၊ ဘူတာရုံပြောင်းခြင်း၊
-- အိမ်သုံးပစ္စည်းနှင့် ဟာ့ဒ်ဝဲ စည်းဝေးပွဲ- သေးငယ်သော အစိတ်အပိုင်း ဖိ-အံကိုက်၊ လျှပ်တစ်ပြက် ချိတ်ဆွဲမှု၊ မိုက်ခရိုကော် ဖြန်းပေးခြင်း
-- ထုပ်ပိုးခြင်းနှင့် အစားအစာ စက်ယန္တရား- ပေါ့ပါးသော ပစ္စည်းများကို သယ်ဆောင်ခြင်း၊ ထုတ်ကုန်ကို ကုပ်ခြင်း၊ အလိုအလျောက် အမျိုးအစားခွဲခြင်း
SOLH MD ဘက်စုံသုံး အခမဲ့တပ်ဆင်ထားသော ကျစ်ကျစ်လစ်ဆလင်ဒါသည် တစ်ချက်/နှစ်ချက်၊ တစ်ချက်/နှစ်ချက် သရုပ်ဆောင်ခြင်းနှင့် ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း MDJ မျိုးကွဲများ ပါဝင်သော 6-side mounting hole၊ built-in buffer နှင့် optional magnetic ring၊ အလွန်ပါးလွှာသော ပေါ့ပါးသော ဒီဇိုင်းပုံစံ၊ light-load clamping၊ ejecting and auto positioning conor၊ 3C တွင် စက်ပစ္စည်းများ၊
