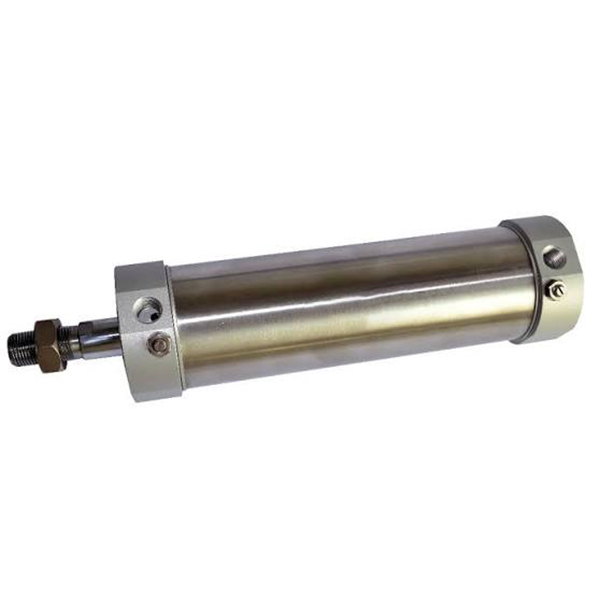

MG Series Stainless Steel Mini Cylinder | JIS Standard Corrosion-Resistant Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH MG စီးရီးသည် JIS စက်မှုလုပ်ငန်းစံနှုန်းများနှင့်အညီ တာရှည်ခံသော သံမဏိအသေးစား အဆုတ်ရောင်ဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်းသည် ချွေတာသော MA စီးရီးနှင့် တန်ဖိုးကြီး CM2 စီးရီးများကြားတွင် နေရာယူထားသည့် φ20 မှ φ63mm မှ bore range ကို ဖုံးအုပ်ထားသည်။ အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်း၊ တုန်ခါမှုခံနိုင်ရည်နှင့် အလွန်ကြာရှည်သော ဝန်ဆောင်မှုသက်တမ်းတို့ပါ၀င်သောကြောင့် ထူးခြားသောကုန်ကျစရိတ်စွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။ SMC CM2/CM3 စီးရီးများနှင့် အပြည့်အဝ လဲလှယ်နိုင်သော၊ ၎င်းကို အစားအစာ၊ ဆေးဝါး၊ ထုပ်ပိုးမှု၊ အီလက်ထရွန်းနစ်၊ စိုစွတ်ပြီး အားနည်းသော အက်ဆစ်အခြေခံ လုပ်ငန်းခွင်ပတ်ဝန်းကျင်များ အပါအဝင် အလတ်စားနှင့် စံနှုန်းမြင့်သော အလိုအလျောက်လုပ်ဆောင်မှု အခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးချထားသည်။

  1.1 JIS စံနှုန်းနှင့် မြင့်မားသော လဲလှယ်နိုင်မှု

     ပေါင်းစည်းထားသော တပ်ဆင်ခြင်းအတိုင်းအတာနှင့် အင်တာဖေ့စ်စံချိန်စံညွှန်းများဖြင့် JIS စံသတ်မှတ်ချက်များအတိုင်း တိကျစွာထုတ်လုပ်ထားသည်။ ၎င်းသည် SMC CM2 နှင့် CM3 စီးရီးဆလင်ဒါများဖြင့် ပြီးပြည့်စုံသော ဘက်စုံနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အပြန်အလှန်ဖလှယ်နိုင်မှုကို ရရှိပြီး သုညမွမ်းမံပြင်ဆင်ခြင်း၊ အသုတ်ပစ္စည်းများ အဆင့်မြှင့်တင်ခြင်းနှင့် စံချိန်စံညွှန်းသတ်မှတ်ထားသော အလိုအလျောက်လိုင်းကိုက်ညီမှုကို ပံ့ပိုးပေးပါသည်။

  1.2 Full Stainless Steel Anti-Corrosion Structure

     ပရီမီယံ SUS304 သံမဏိဆလင်ဒါပြွန်နှင့် ပစ္စတင်လှံတံကို ခိုင်ခံ့မြင့်မားသော အလူမီနီယမ်အလွိုင်းအဖုံးများဖြင့် ပေါင်းစပ်ထားသည်။ ပေါင်းစပ်ပစ္စည်းဖွဲ့စည်းပုံသည် ကောင်းမွန်သော သံချေးတက်ခြင်း၊ သံချေးတက်ခြင်းနှင့် ဖိအားခံနိုင်ရည်ရှိသော စွမ်းဆောင်ရည်ကို ပေးစွမ်းပြီး စိုထိုင်းဆမြင့်ခြင်း၊ ဖုန်မှုန့်များ၊ အားနည်းအက်ဆစ်နှင့် အယ်လကာလီအားနည်းသော ပုံမှန်စီးပွားရေးဆလင်ဒါများထက် သာလွန်ကောင်းမွန်သော စိုထိုင်းဆ၊ ဖုန်မှုန့်များကဲ့သို့သော ကြမ်းတမ်းသောလုပ်ငန်းခွင်အခြေအနေများကို တည်ငြိမ်စွာလိုက်လျောညီထွေဖြစ်စေသည်။

  1.3 Rivet Rolling Encapsulation ခိုင်မာသောဖွဲ့စည်းပုံ

     အဆုံးအဖုံးနှင့် ဆလင်ဒါပြွန် crimping ပေါင်းစည်းမှုအတွက် ပရော်ဖက်ရှင်နယ် သံမှိုလှိမ့်ထည့်ခြင်းနည်းပညာကို အသုံးပြုခြင်း။ အလုံးစုံဖွဲ့စည်းပုံသည် တုန်ခါမှုခံနိုင်ရည်ရှိပြီး သက်ရောက်မှုခံနိုင်ရည်ရှိသော ခိုင်ခံ့မြဲမြံခိုင်ခံ့ပြီး ကြိမ်နှုန်းမြင့်လည်ပတ်မှုအတွင်း ရေရှည်ချိတ်ဆက်မှုလျော့ရဲခြင်းကို ရှောင်ကြဉ်သည်။ ဖြောင့်စင်းသော အဝိုင်းပုံသဏ္ဍာန်သည် ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့် နေ့စဥ်ထိန်းသိမ်းမှု အဆင်ပြေစေပြီး လုပ်ငန်းလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

  1.4 ကွဲပြားသော ရွေ့လျားမှုနှင့် လုပ်ဆောင်ချက်ဆိုင်ရာ ဆင်းသက်လာမှုများ

     • MG Double Acting: Dual-end air intake reciprocating motion၊ သမားရိုးကျ linear automation အတွက် universal Standard type ဖြစ်သည်။

     • MSG Single Acting (Push Out): ဘေးကင်းလုံခြုံရေး ပြန်လည်သတ်မှတ်မှု ယန္တရားများအတွက် ပါဝါချို့ယွင်းပြီးနောက် အလိုအလျောက် တိုးချဲ့မှု။

     • MTG Single Acting (နောက်သို့ဆွဲထုတ်ခြင်း): အကာအကွယ်နေရာချထားမှုအခြေအနေများအတွက် ပါဝါချို့ယွင်းပြီးနောက် အလိုအလျောက်ပြန်လည်ရုပ်သိမ်းခြင်း နွေဦးဖွဲ့စည်းပုံ။

     • MGD Double Rod: တိကျသော synchronous ဂီယာအတွက် ချိန်ကိုက်လှုပ်ရှားမှုကို သိရှိပြီး ထိရောက်သောလေဖြတ်ခြင်းကို နှစ်ဆတိုးစေသည်။

     • MGC ချိန်ညှိနိုင်သောကူရှင်: မြန်နှုန်းမြင့် စက်ဘီးစီးလည်ပတ်မှုအတွက် ဆူညံသံနှင့် သက်ရောက်မှုများကို ထိထိရောက်ရောက် လျှော့ချပေးနိုင်သည့် နှစ်ခုအဆုံး ချိန်ညှိနိုင်သော လေကြားခံဖြင့် နှစ်ချက်ဖြင့် လုပ်ဆောင်ခြင်း။

     • MGCD Double Rod Cushionချိန်ညှိနိုင်သော လေကြားခံပါရှိသော ကြိမ်လုံးနှစ်ထပ်ဖွဲ့စည်းပုံ၊ synchronous လုပ်ဆောင်မှုနှင့် မြန်နှုန်းမြင့်တည်ငြိမ်သောစွမ်းဆောင်ရည်တို့ကို ပေါင်းစပ်ထားသည်။

  1.5  ယုံကြည်စိတ်ချရသော Buffer နှင့် ပွတ်တိုက်မှုနည်းသော အလုံပိတ်စနစ်

     အခြေခံ buffering နှင့် ဆူညံသံများကို လျှော့ချရန်အတွက် အရည်အသွေးမြင့် ရော်ဘာ တိုက်မှု ဆန့်ကျင်သည့် pad ပါရှိသော စံသတ်မှတ်ချက်၊ MGC/MGCD အဆင့်မြှင့်ထားသော မော်ဒယ်များသည် dual-end ကို manually adjustable air cushion ကို ပံ့ပိုးပေးသည်၊၊ မြန်နှုန်းမြင့် နှင့် လေးလံသော လုပ်ငန်းခွင် အခြေအနေများနှင့် အပြည့်အဝ လိုက်လျောညီထွေ ရှိသည်။ တပ်ဆင်ထားသော ဆီသိုလှောင်မှု groove ပါရှိသော အထူးပုံသဏ္ဍာန် နှစ်သွယ်ပေါင်းစပ်ထားသော တံဆိပ်ကို အသုံးပြုထားသည့် ဆလင်ဒါတွင် အလွန်နိမ့်သော စတင်ဖိအား၊ တည်ငြိမ်သော ဆီကင်းစင်သော လည်ပတ်မှုနှင့် လည်ပတ်မှု 8 သန်းကျော် ဝန်ဆောင်မှု သက်တမ်းတို့ ပါဝင်သည်။

  1.6  စီးရီး အစုံအလင် ပါ၀င်သော သံလိုက် လျှပ်စီးကြောင်း

     MG စီးရီးတစ်ခုလုံးတွင် တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (S ကုဒ်ကို စံအဖြစ်၊ ဖြုတ်တပ်၍မရသော)၊ Airtac CS1-G နှင့် SMC M9B စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ ၎င်းသည် အချိန်နှင့်တပြေးညီ တိကျသော ပစ္စတင်တည်နေရာရှာဖွေတွေ့ရှိမှုနှင့် လျှပ်စစ်အချက်ပြချိတ်ဆက်မှုကို ပံ့ပိုးပေးကာ အလိုအလျောက်စက်ဝန်းတည်နေရာနှင့် အသိဉာဏ်ရှိသော စက်ကိရိယာများကို စောင့်ကြည့်ခြင်းတို့ကို နားလည်သဘောပေါက်စေသည်။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

 1. ရိုးရိုးပုံစံတည်ဆောက်ပုံ: MG25-100S-CM-FA

 2. စံအမိန့်နမူနာများ

     • Standard Double Acting Magnetic Model- MG32-75S-CM (32 မီလီမီတာ ဖောက်၊ 75 မီလီမီတာ လေဖြတ်ခြင်း၊ အဝိုင်းအမြီး၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်)

     • ချိန်ညှိနိုင်သော Cushion Double Acting မော်ဒယ်- MGC40-100S-CA (40mm bore, 100mm stroke, swing tail, adjustable air cushion)

     • Single Acting Spring Return မော်ဒယ်: MTG20-50S-U (20mm bore၊ 50mm stroke၊ အမြီးပြား၊ single acting reset)

3. Core Technical Parameters (Standard Type)

4. 0.5MPa Theoretical Thrust & Tension Reference Chart (Single Rod)

  4.1 Double Acting (MG) စွမ်းဆောင်ရည်ဒေတာ

  4.2 Single Acting (MTG Spring Return) စွမ်းဆောင်ရည်ဒေတာ

5. ပုံစံများနှင့် ဆင်းသက်လာသော မော်ဒယ်များကို တပ်ဆင်ခြင်း။

  5.1 ကွဲပြားသော Universal Mounting နည်းလမ်းများ

     • CM အမြီးအဝိုင်း: သမားရိုးကျ ပုံသေမျဉ်းဖြောင့် လုပ်ဆောင်ချက်အတွက် Standard ဖြောင့်တပ်ဆင်ခြင်း၊

     • CA Swing Tail- လှုပ်နိုင်သော အမြီးဖွဲ့စည်းပုံ၊ တုန်ခါမှုနှင့် လှန်နိုင်သော စက်ယန္တရားများအတွက် အထူးသင့်လျော်သည်။

     • U Flat Tail: ပြားချပ်ချပ်ကျစ်လစ်သောဒီဇိုင်း၊ အလွန်ပါးလွှာပြီး တပ်ဆင်နေရာအတွက် သင့်လျော်သည်။

     • FA/FB ရှေ့/နောက် အနားကွပ်: လေးလံသောဝန်နေရာချထားမှုအတွက် ရှေ့နှင့်နောက်အပြားကို ပြုပြင်ခြင်း၊ ဒေါင်လိုက်တပ်ဆင်ခြင်း

     • LB Foot Bracket: Axial foot base fixing၊ အဆင်ပြေသော ဘေးတိုက် တပ်ဆင်မှုနှင့် စက်ပစ္စည်း အပြင်အဆင်

     • SDB နှစ်ထပ်နားကွင်း− အထူးချိတ်ဆက်မှုအခြေအနေများအတွက် လိုက်လျောညီထွေရှိသော လွှဲလုပ်ဆောင်ချက်

  5.2 Core Derivative စီးရီးများ

     • MG Standard Double Acting: ယေဘူယျ အလယ်အလတ် စံချိန်စံညွှန်း အော်တိုစနစ်အတွက် တစ်လောကလုံး သံလိုက်တပ်ဆင်ထားသော မော်ဒယ်

     • MSG/MTG တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း။ဘေးကင်းစွာ ပြန်လည်သတ်မှတ်ခြင်းနှင့် အကာအကွယ်နေရာချထားခြင်းအတွက် နွေဦးပေါက်ခြင်း/စပရိန်ပြန်ခြင်း အမျိုးအစားများ

     • MGD Double Rod: Dual-end synchronous output ဖွဲ့စည်းပုံ၊ လေဖြတ်ခြင်းကို နှစ်ဆတိုးစေပြီး လည်ပတ်တည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေပါသည်။

     • MGC ချိန်ညှိနိုင်သောကူရှင်: အဆင့်မြှင့်ထားသော လေဘာခံဖွဲ့စည်းပုံ၊ မြန်နှုန်းမြင့် မကြာခဏ စက်ဘီးစီးခြင်းအတွက် ဦးစားပေး

     • MGCD Double Rod Cushion- တိကျသောမြန်နှုန်းမြင့်စက်ပစ္စည်းများအတွက် ကြိမ်လုံးနှစ်ထပ်ထပ်တူပြုခြင်းနှင့် ချိန်ညှိနိုင်သော ကြားခံစနစ်ကို ပေါင်းစပ်ခြင်း

6. MG vs MA vs CM2 ရွေးချယ်မှု နှိုင်းယှဉ်မှု

7. 3-အဆင့် အမြန်ရွေးချယ်ခြင်း လမ်းညွှန်

     ၁။ ဖေဖေ့ရွေးချယ်မှု: အမှန်တကယ် ဝန်အလေးချိန်ပေါ်အခြေခံ၍ သင့်လျော်သော bore အရွယ်အစားကို ရွေးချယ်ပါ၊ လုံခြုံမှု 50% ထက်ပို၍ သိမ်းဆည်းပါ။ အလယ်အလတ်မြင့်မားသောဝန်နှင့် ချေးခံနိုင်ရည်ရှိသော အလုပ်အခြေအနေများအတွက် MG စီးရီးကို ဦးစားပေးပါ။

     ၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: အမှန်တကယ် အလုပ်လုပ်သော လေဖြတ်ခြင်း အပေါင်း 10~20mm ဘေးကင်းရေး အနားသတ်၊ စံနှုန်းကန့်သတ်ချက်များကို လိုက်နာပါ- နှစ်ဆသရုပ်ဆောင်ခြင်း ≤500mm၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း ≤150mm။

     ၃။ Functional Configuration- စံနှစ်ထပ်သရုပ်ဆောင်မှုအတွက် MG၊ တစ်ခုတည်းသောသရုပ်ဆောင်မှုနွေဦးပြန်လာမှုအတွက် MTG၊ မြန်နှုန်းမြင့်ချိန်ညှိနိုင်သောကူရှင်တောင်းဆိုမှုများအတွက် MGC ကိုရွေးချယ်ပါ။ စီးရီးအပြည့်အစုံတွင် တည်နေရာသိရှိခြင်းအတွက် CS1-G နှင့် M9B သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော သံလိုက်ကွင်းများဖြင့် ကြိုတင်တပ်ဆင်ထားပါသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MG JIS စံနှုန်း stainless steel mini ဆလင်ဒါသည် မြင့်မားသောချေးခံနိုင်ရည်၊ တာရှည်ခံမှုနှင့် ကုန်ကျစရိတ်စွမ်းဆောင်ရည်ကို မျှတစေပြီး အစားအသောက်၊ ဆေးဝါး၊ ထုပ်ပိုးမှုနှင့် စိုစွတ်သောပတ်ဝန်းကျင်တွင် အလိုအလျောက်လုပ်ဆောင်နိုင်သော စက်ကိရိယာများအတွက် အကောင်းဆုံးသော အလယ်အလတ်တန်းစား pneumatic ဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးသည်။
