MGF စီးရီးလမ်းညွှန် Table Cylinder

SOLH MGF အနိမ့်ပရိုဖိုင်းဇယားဆလင်ဒါသည် ကိုက်ညီသော SMC မိတ်ဖက်များနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ ပေါင်းစပ်ကြီးမားသောအချင်းဗဟိုပြုလမ်းညွှန်လက်စွပ်ဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် ရိုးရာ dual guide rod ဆလင်ဒါများ၏ ဦးတည်ရာကန့်သတ်ချက်ကို ချိုးဖျက်ကာ eccentric loads များကို ဆန့်ကျင်ဘက်သို့ 360° တူညီသော ဝန်များကို ပေးဆောင်သည်။ အလွန်ပြန့်ပြူးကျစ်လျစ်သော အပြင်အဆင်အတွက် MGQ စီးရီးများနှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ အလုံးစုံတပ်ဆင်အမြင့်ကို 15% ~ 20% လျှော့ချထားသည်။ ရရှိနိုင်သော ထွင်းအရွယ်အစားများ- φ40၊ φ63၊ φ100 မီလီမီတာ 30 မီလီမီတာ မှ 100 မီလီမီတာအထိ စံချိန်တင် တိုတောင်းသော လေဖြတ်ခြင်းများဖြင့်၊ တိုတောင်းသော လေဖြတ်ခြင်း အကြီးစား လည်ပတ်မှုအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။ Built-in anti-rotation pins များသည် φ100 မော်ဒယ်အတွက် အလွန်မြင့်မားသော ခွင့်ပြုထားသော torque ကို 409 N·m အထိ ပေးစွမ်းနိုင်ပြီး လည်ပတ်မှု ဆန့်ကျင်တိကျမှု ±0.05° ရှိသည့် နေရာတိုင်းမှ eccentric force အောက်တွင် တည်ရှိသည်။ နှစ်လမ်းညွန် အပေါ်နှင့်အောက်ခြေ တပ်ဆင်ခြင်းကို ပံ့ပိုးထားသည်။ ကိုယ်ထည်၏ ဘက်သုံးဘက်ရှိ T-slot များသည် လေးဘက်ခြမ်းတွင် သံလိုက်ခလုတ် တပ်ဆင်ခြင်းကို ဖွင့်ပေးသည်။ Standard Dual-end ရော်ဘာကြားခံများနှင့် ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ လုပ်ဆောင်ချက်တို့ကို တပ်ဆင်ထားပါသည်။ 10- ရှေ့ဆက်ထားသော ဖုန်မှုန့်နည်းသော သန့်ရှင်းမှုဗားရှင်းသည် ဆီမီးကွန်ဒတ်တာ၊ 3C အီလက်ထရွန်းနစ်နှင့် ဆေးဘက်ဆိုင်ရာ အလုပ်ရုံများ၏ တင်းကျပ်သောလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ သမားရိုးကျဖွဲ့စည်းပုံများထက် 15% ပိုမိုပေါ့ပါးသည်၊ ၎င်းအား workpiece jacking၊ jig ejection၊ station indexing flipping နှင့် short-distance heavy-duty pushing တို့အတွက် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားပြီး ကန့်သတ်တပ်ဆင်နေရာအတွင်း omnidirectional anti-deflection နှင့် မြင့်မားသော torque capacity လိုအပ်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

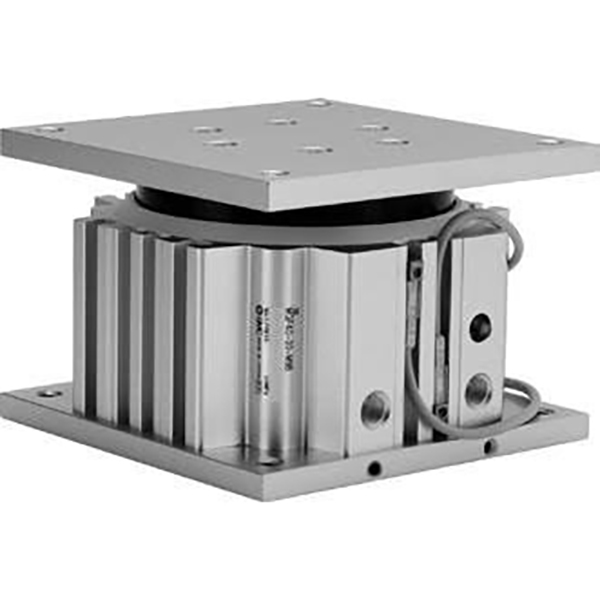

MGF စီးရီးလမ်းညွှန် Table Cylinder | Low-Profile High Anti-Deflection Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

SOLH MGF စီးရီးသည် ကြီးမားသောဗဟိုပြုလမ်းညွှန်လက်စွပ်ဖွဲ့စည်းပုံနှင့် 360° တူညီသော-ဘက်ပြန်မှုဆန့်နိုင်ဝန်စွမ်းရည်ပါရှိသော အနိမ့်ပိုင်းလမ်းညွှန်စားပွဲဆလင်ဒါတစ်ခုဖြစ်သည်။ φ40mm၊ φ63mm နှင့် φ100mm ၏ bore size များကို 30mm မှ 100mm မှ standard short strokes များဖြင့် ဖုံးအုပ်ထားပြီး၊ ဤဆလင်ဒါသည် အလွန်ပါးလွှာသော အနိမ့်အမြင့် ဒီဇိုင်းကို လက်ခံထားပြီး အပေါ်နှင့် အောက်ဘက် လမ်းကြောင်းနှစ်ခု တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် အလွန်ကောင်းမွန်သော ဆန့်ကျင်ဘက် ဝန်စွမ်းဆောင်ရည်နှင့် မြင့်မားသော တိကျမှုဆန့်ကျင်သော လည်ပတ်နိုင်စွမ်းကို ပေးစွမ်းနိုင်ပြီး၊ သေးငယ်သော အလိုအလျောက်စက်ကိရိယာများ တွန်းထုတ်ခြင်း၊ တိကျသောနေရာချထားခြင်း၊ ဘူတာရုံလှည့်ခြင်းနှင့် လေးလံသောတွန်းတင်ခြင်းကဲ့သို့သော တိုတောင်းသောလေဖြတ်ခြင်း လေးလံသောလုပ်ငန်းခွင်အခြေအနေများအတွက် လုံးဝသင့်လျော်ပါသည်။

အဓိကကျသောဖွဲ့စည်းပုံဆိုင်ရာအားသာချက်များ

• အလွန်နိမ့်သော ပရိုဖိုင်နှင့် အမြင့် အနိမ့်ဆုံး: အလုံးစုံတပ်ဆင်မှုအမြင့်သည် MGQ စီးရီးများထက် 15-20% နိမ့်သည်၊ အလွန်ပါးလွှာသောကိုယ်ထည်ကို နားလည်သဘောပေါက်ပြီး အလွန်ကျစ်လစ်သောစက်ပစ္စည်းအပြင်အဆင်နှင့်ကိုက်ညီပါသည်။ သမားရိုးကျ နှစ်ထပ်လမ်းညွှန်တံဖွဲ့စည်းပုံအား ကြီးမားသောအချင်းဗဟိုပြု လမ်းညွှန်လက်စွပ်ဖြင့် အစားထိုးခြင်းသည် အလုံးစုံအလေးချိန်ကို ခန့်မှန်းခြေ 15% လျော့နည်းစေပြီး ဦးတည်ရာအာရုံခံနိုင်စွမ်းမရှိဘဲ တသမတ်တည်း 360° omnidirectional anti-deflection စွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးပါသည်။

• အားကောင်းသော Anti-Eccentric Load နှင့် High Rigidity: ပေါင်းစည်းထားသော ကြီးမားသောလမ်းညွှန်လက်စွပ်နှင့် တပ်ဆင်ထားသော လည်ပတ်ဆန့်ကျင်ဘက်ပင်တွယ်တည်ဆောက်ပုံသည် φ100mm မော်ဒယ်အတွက် 409N·m အထိရှိသော ဆလင်ဒါအား အလွန်ကြီးမားသောခွင့်ပြုထားသော torque ဖြင့် ပံ့ပိုးပေးပါသည်။ ၎င်းသည် ကွဲလွဲမှု သို့မဟုတ် ပိတ်ဆို့ခြင်းမရှိဘဲ 360° လမ်းကြောင်းမှ eccentric loads များကို တည်ငြိမ်စွာ ထမ်းနိုင်သည်။ မြင့်မားသောတိကျမှုဆန့်ကျင်ဘက်လှည့်ခြင်းတိကျမှုသည်တည်ငြိမ်သောထပ်ခါတလဲလဲအနေအထားကိုသေချာစေသည်- φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°) ။

• Flexible Mounting & Piping Layout: ဆန်းသစ်သော ထိပ်နှင့်အောက်ခြေ နှစ်ထပ် တပ်ဆင်ခြင်း ဒီဇိုင်းကို လက်ခံပြီး အပေါ်နှင့် အောက် မျက်နှာပြင် နှစ်ခုစလုံးတွင် တပ်ဆင်မှုကို အလျားလိုက် ရုတ်သိမ်းခြင်း၊ ဒေါင်လိုက် ဖိခြင်း နှင့် လမ်းကြောင်းပေါင်းစုံ လုပ်ဆောင်နိုင်သော အခြေအနေများကို လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ပေးပါသည်။ လေးဖက်ထောင့် T-slot ဒီဇိုင်းဖြင့် တပ်ဆင်ထားပါသည် (ပိုက်မျက်နှာပြင်မှအပ သုံးနိုင်သော နှစ်ဖက်စလုံး)၊ လိုက်လျောညီထွေရှိသော အနေအထားများစွာ လေဖြတ်ခြင်းကို သိရှိနိုင်စေရန် သံလိုက်ခလုတ်များကို လေးဘက်ခြမ်းတွင် တပ်ဆင်နိုင်ပါသည်။

• တာရှည်ခံပြီး ပြုပြင်ထိန်းသိမ်းမှုနည်းသော ဒီဇိုင်း: Dual-end ရော်ဘာကြားခံများပါရှိသော နှစ်ချက်သရုပ်ဆောင်သည့် အပြန်အလှန်ဖွဲ့စည်းပုံသည် လှုပ်ရှားမှုသက်ရောက်မှုနှင့် လည်ပတ်ဆူညံသံများကို ထိရောက်စွာ လျှော့ချပေးကာ ဆလင်ဒါနှင့် အရံစက်ပစ္စည်းများ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးစေသည်။ ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှု-မပါသော ဒီဇိုင်းသည် သန့်ရှင်းသော ပတ်ဝန်းကျင်တွင် လည်ပတ်မှုကို ပံ့ပိုးပေးပြီး နေ့စဥ် ပြုပြင်ထိန်းသိမ်းရေးစရိတ်များကို များစွာ လျှော့ချပေးသည်။

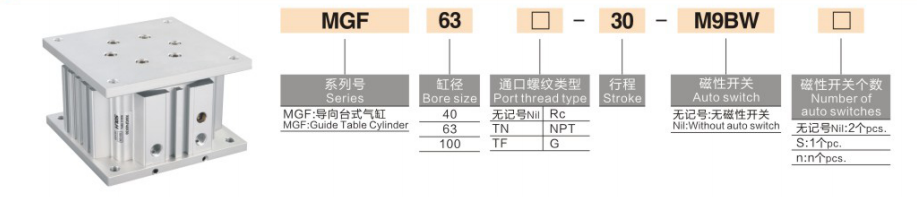

မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ အပြည့်အစုံ

မော်ဒယ် နမူနာများ- MGF63-50-M9BW | 10-MGF40-30-Y59B

Code အပိုင်း	Specification အဓိပ္ပာယ်
MGF	စီးရီးကုဒ်- ပရိုဖိုင်နည်းလမ်းညွှန် ဇယားဆလင်ဒါ
၄၀/၆၃/၁၀၀	အရွယ်အစား (မီလီမီတာ): စိတ်ကြိုက်ရွေးချယ်နိုင်သော φ40 / φ63 / φ100
30/50/75/100	Standard Stroke (mm): 30/50/75/100
S/2S	သံလိုက်ခလုတ်ဖွဲ့စည်းမှု- အမှတ်အသားမရှိ = ခလုတ်မရှိ၊ S = 1 ခလုတ်; 2S = 2 ခလုတ်များ
M9BW/Y59B	တည်နေရာ အာရုံခံခြင်းအတွက် ရွေးချယ်နိုင်သော သံလိုက်ခလုတ် မော်ဒယ်
10- (ရှေ့ဆက်)	ဖုန်မှုန့်နည်းသောစီးရီးများကို သန့်ရှင်းပါ၊ သန့်ရှင်းမှုမြင့်မားသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။

စံအမိန့်အကိုးအကား နမူနာများ

• MGF40-30- 40mm bore၊ 30mm လေဖြတ်၊ သံလိုက်ခလုတ်မပါဘဲ ပုံမှန်အမျိုးအစား

• MGF63-75-2S- 63mm bore၊ 75mm stroke၊ two-position detection အတွက် dual magnetic switches

• 10-MGF100-100-Y59B- 100mm bore၊ 100mm stroke၊ Y59B သံလိုက်ခလုတ်ဖြင့် သန့်ရှင်းသော ဖုန်မှုန့်နည်းစီးရီး

Standard Core နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

(စံစမ်းသပ်မှုအခြေအနေများ- 20 ℃ ပုံမှန်အပူချိန်၊ 0.5MPa အဆင့်သတ်မှတ်ထားသော ဖိအား)

1. အထွေထွေစွမ်းဆောင်ရည်သတ်မှတ်ချက်များ

• လည်ပတ်မှုမုဒ်နှစ်ခု-သရုပ်ဆောင် အပြန်အလှန်လှုပ်ရှားမှု

• အလုပ်ဖိအားအတိုင်းအတာ: 0.1~1.0MPa; သက်သေဖိအား: 1.5MPa

• ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

• Piston လည်ပတ်နှုန်း: 50~500mm/s

• ကြားခံမုဒ်အကျိုးသက်ရောက်မှုလျှော့ချရေးနှင့် ဆူညံသံများကို ဖယ်ရှားရန်အတွက် Dual-end ရော်ဘာကြားခံ

• ချောဆီမုဒ်- သန့်ရှင်းသော အလုပ်ရုံများနှင့် တွဲဖက်အသုံးပြုနိုင်သော ဆီမပါသော ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ လုပ်ဆောင်ချက်

2. Theoretical Thrust Data (ယူနစ်: N)

အရွယ်အစား (မီလီမီတာ)	သီအိုရီတွန်းအား (N)
40	628
63	1559
100	3927

3. ခွင့်ပြုနိုင်သော Torque Data (100mm/s၊ ယူနစ်- N·m)

အရွယ်အစား (မီလီမီတာ)	ခွင့်ပြုနိုင်သော Torque (N·m)
40	110
63	222
100	409

4. ထုတ်ကုန်အလေးချိန်ဒေတာ (50 မီလီမီတာ လေဖြတ်ခြင်း၊ ယူနစ်- ကီလိုဂရမ်)

အရွယ်အစား (မီလီမီတာ)	အလေးချိန် (ကီလိုဂရမ်)
40	3.5
63	7.2
100	15.0

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• ရုတ်သိမ်းခြင်းနှင့် နေရာချထားခြင်း စခန်းများ- ထုတ်လုပ်မှုလိုင်း workpiece jacking၊ pallet positioning နှင့် jig ejection အတွက်စံပြ။ ကြံ့ခိုင်မှုမြင့်မားသော လမ်းညွှန်ဖွဲ့စည်းပုံသည် အနေအထားသွေဖည်ခြင်းမရှိဘဲ တာတိုလေဖြတ်လေးလံမှုအခြေအနေများအောက်တွင် တည်ငြိမ်သောလုပ်ဆောင်မှုကို သေချာစေသည်။

• ဘူတာရုံလှည့်ခြင်းနှင့် ဦးတည်ချက်ပြောင်းခြင်း။: အညွှန်းပြားလည်ပတ်ခြင်း၊ 90° workpiece လှန်ခြင်းနှင့် အလိုအလျောက် ဦးတည်ချက်ပြောင်းခြင်းလုပ်ငန်းစဉ်များအတွက် သင့်လျော်သည်။ အလွန်မြင့်မားသော လှည့်ပတ်မှု တိကျမှု သည် တသမတ်တည်း စက်နှင့် တပ်ဆင်မှု တိကျမှုကို အာမခံပါသည်။

• Heavy-Duty Short-Distance ဘာသာပြန်ခြင်း။- တိုတောင်းသောလေဖြတ်ခြင်းအား လေးလံသောဝန်တွန်း/ဆွဲခြင်းနှင့် 360° မတရားဦးတည်ချက် eccentric load မောင်းနှင်ခြင်းအတွက် ပြီးပြည့်စုံသည်။ ယူနီဖောင်း omnidirectional anti-deflection စွမ်းရည်သည် ရိုးရာ dual-guide-rod ဆလင်ဒါများ၏ ဦးတည်ရာကန့်သတ်ချက်ကို ဖြေရှင်းပေးသည်။

• သန့်ရှင်းမှု မြင့်မားသော အလိုအလျောက် စက်ကိရိယာ- ဆီကင်းစင်ပြီး ဖုန်မှုန့်နည်းသော ဒီဇိုင်းသည် ဆီမီးကွန်ဒတ်တာ၊ 3C အီလက်ထရွန်းနစ်နှင့် ဆေးဘက်ဆိုင်ရာ ပစ္စည်းများ၏ တင်းကျပ်သော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်စေပြီး သန့်ရှင်းသော အလုပ်ရုံ ထုတ်လုပ်မှု စံချိန်စံညွှန်းများနှင့် ကိုက်ညီမှု နည်းပါးသည်။

MGF နှင့် MGQ Core ကွာခြားချက် နှိုင်းယှဉ်မှု

နှိုင်းယှဉ်ချက်	MGF (လမ်းညွှန်စားပွဲဆလင်ဒါ)	MGQ (Thin Guide Rod Cylinder)
လမ်းညွှန်ဖွဲ့စည်းပုံ	ကြီးမားသောဗဟိုပြုလမ်းညွှန်လက်စွပ် (360° ယူနီဖောင်းဆန့်ကျင်ဘက်သို့လှည့်ပတ်မှု)	Dual guide rod (direction-sensitive load resistance)
တပ်ဆင်ခြင်း အမြင့်	အလွန်နိမ့် (MGQ ထက် 15-20% နိမ့်သည်)	နိမ့်နော်။
Anti-Rotation တိကျမှု	ပိုမြင့် (±0.05°~±0.08°)	±0.04°~±0.10°
ခွင့်ပြုနိုင်သော Torque	အလွန်ကြီးသော (အမြင့်ဆုံး 409N·m)	လတ်
Stroke Range	30-100mm (တိုတောင်းသောလေဖြတ်ခြင်းအတွက်သီးသန့်)	25-250mm (အလတ်စား တိုတောင်းသောလေဖြတ်ခြင်း)
တပ်ဆင်ခြင်းနည်းလမ်း	အပေါ်နှင့်အောက် နှစ်ထပ်လမ်းကြောင်း တပ်ဆင်ခြင်း။	လမ်းကြောင်းတစ်ခုတည်း တပ်ဆင်ခြင်း။

အဆင့်သုံးဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

၁။ အရွယ်အစား ရွေးချယ်မှု: အမှန်တကယ်အလုပ်လုပ်ဝန်ပေါ်အခြေခံ၍ သင့်လျော်သော bore ကိုရွေးချယ်ပါ။ သီအိုရီအရတွန်းအား ≥ အမှန်တကယ်ဝန် × 1.5 သေချာပါစေ။ တည်ငြိမ်မှုနှင့် လှည့်ပတ်မှုဆန့်ကျင်ခြင်းစွမ်းဆောင်ရည်ကို မြှင့်တင်ရန် eccentric load လုပ်ငန်းခွင်အခြေအနေများအတွက် ပိုကြီးသော bore အရွယ်အစားများကို ဦးစားပေးလုပ်ဆောင်ပါ။

၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: ပုံမှန်လေဖြတ်ခြင်းရွေးချယ်စရာများမှာ 30mm၊ 50mm၊ 75mm နှင့် 100mm တို့ဖြစ်သည်။ အနိမ့်ပရိုဖိုင်းနှင့် မြင့်မားသောဆန့်ကျင်ဘက်ဗဟိုပြုနိုင်စွမ်းလိုအပ်သော တိုတောင်းသောလေဖြတ်ခြင်းအပလီကေးရှင်းအားလုံးအတွက် MGF စီးရီးကို ဦးစားပေးပါ။

၃။ ဖွဲ့စည်းမှုရွေးချယ်မှု

￮ Dual-position stroke detection- တိကျသော အဆုံးမှ အဆုံး နေရာချထားမှုကို စောင့်ကြည့်ခြင်းအတွက် 2S dual magnetic switch configuration ကို ရွေးပါ။

￮ သန့်ရှင်းမှုမြင့်မားသောပတ်ဝန်းကျင်- ဆီမီးကွန်ဒတ်တာ၊ ဆေးဘက်ဆိုင်ရာနှင့် အီလက်ထရွန်နစ် တိကျသောစက်ပစ္စည်းဆိုင်ရာ အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်စေရန် သန့်ရှင်းသောဖုန်မှုန့်အနိမ့်စီးရီး 10-ရှေ့ဆက်ကို ရွေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH MGF စီးရီးအနိမ့်ပိုင်းလမ်းညွှန်ဇယားဆလင်ဒါတွင် အလွန်ပါးလွှာသောတပ်ဆင်မှုအမြင့်၊ 360° ယူနီဖောင်းဆန့်ကျင်ဘက်သို့ ဝန်တင်နိုင်စွမ်း၊ ကြီးမားသောခွင့်ပြုထားသော torque နှင့် bi-directional mounting flexibility၊ ကျစ်လစ်သိပ်သည်းသောတိကျသောအလိုအလျောက်စက်ကိရိယာများအတွက်အကောင်းဆုံးသောတိုတောင်းသောလေဖြတ်မှုအားအဟန့်အတားဖြစ်စေသော pneumatic ဖြေရှင်းချက်အဖြစ်ဆောင်ရွက်ပေးပါသည်။
