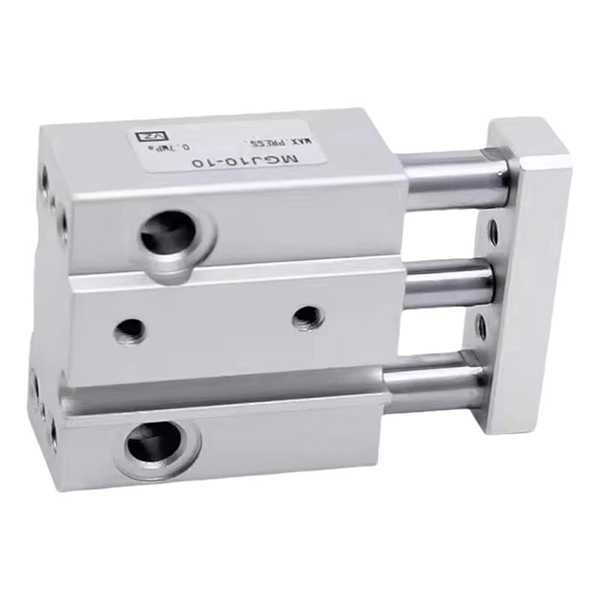

MGJ Series Ultra-Compact Mini Guide Rod Cylinder | High Precision Anti-Rotation အမျိုးအစား

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MGJ စီးရီးသည် အလွန်သေးငယ်သော၊ တိကျမှုမြင့်မားပြီး ပေါ့ပါးသော လမ်းညွှန်တံဆလင်ဒါဖြစ်ပြီး မိုက်ခရိုအော်တိုစနစ်အတွက် အထူးထုတ်လုပ်ထားသည့် အမျိုးအစားဖြစ်သည်။ အလွန်ကျစ်လျစ်သောသေးငယ်သောဖွဲ့စည်းပုံ၊ ±0.1° တိကျသောလည်ပတ်မှုဆန့်ကျင်စွမ်းဆောင်မှု၊ လမ်းကြောင်းနှစ်ခုတပ်ဆင်ခြင်းနှင့် တစ်ဖက်တည်းဗဟိုချုပ်ကိုင်ထားသော ပိုက်နှင့်ဝိုင်ယာကြိုးဒီဇိုင်းတို့ပါဝင်သည်၊ ဤစီးရီးတွင် φ6 နှင့် φ10 အရွယ်အစားများကိုသာ 5mm မှ 20mm အထိတိုတောင်းသောလေဖြတ်နိုင်သည်။ ၎င်းကို အီလက်ထရွန်းနစ်ပစ္စည်း၊ ဆေးဘက်ဆိုင်ရာတူရိယာများနှင့် တိကျသောစက်ပစ္စည်းများတွင် အသေးစားဝန်၊ အာကာသ-ကန့်သတ်နှင့် တိကျမှုမြင့်မားသောနေရာချထားခြင်းအက်ပ်လီကေးရှင်းများအတွက် ပြီးပြည့်စုံစွာ အံဝင်ခွင်ကျပြုလုပ်ထားပြီး အသေးစားအလိုအလျောက်စနစ်များအတွက် ပင်မအမှုဆောင်အစိတ်အပိုင်းအဖြစ် ဆောင်ရွက်ပေးပါသည်။

Core Positioning & Structural Features

1.အလွန်သေးငယ်သော သေးငယ်ပြီး အလွန်ကျစ်လစ်သော အရွယ်အစား

• အလွန်သေးငယ်သော Specification လွှမ်းခြုံမှု: φ6 မီလီမီတာ နှင့် φ10 မီလီမီတာ အလွန်သေးငယ်သော အရွယ်များ ၊ 5/10/15 မီလီမီတာ (φ6) နှင့် 5/10/15/20 မီလီမီတာ (φ10) တိုတောင်းသော လေဖြတ်ခြင်းများကို လိုက်ဖက်ညီသော သေးငယ်သော လေဖြတ်ခြင်းအတွက် သီးသန့် ဒီဇိုင်းထုတ်ထားသည်။

• ပါးလွှာပြီး ပါးလွှာသော ခန္ဓာကိုယ် အတိုင်းအတာ- MGJ6 အလွန်ကျစ်လစ်သိပ်သည်းသော မော်ဒယ်တွင် အလွန်ပါးလွှာပြီး ကျဉ်းမြောင်းသော ကိုယ်ထည်အရွယ်အစား 23+stroke (အရှည်) × 29mm (အနံ) × 14.5mm (အမြင့်)၊ တပ်ဆင်ရန်နေရာ အနည်းငယ်သာရှိပြီး အလွန်ကျစ်လစ်သိပ်သည်းသော ပေါင်းစပ်စက်ပစ္စည်း အပြင်အဆင်နှင့် လိုက်လျောညီထွေဖြစ်စေပါသည်။

2.မြင့်မားသောတိကျမှုဆန့်ကျင်လှည့်ခြင်းစွမ်းဆောင်ရည်

• Built-in dual guide rods နှင့် integrated guide frame structure ဖြင့် တပ်ဆင်ထားသောကြောင့် MGJ series သည် အလွန်ကောင်းမွန်သော anti-deflection စွမ်းရည်ကို ရရှိသည်။ အလွန်နိမ့်သော လှည့်ခြင်း သည်းခံနိုင်မှု ရောက်ရှိသည်။±0.1°micro-part clamping၊ တပ်ဆင်မှုနှင့် ကောင်းမွန်သော ချိန်ညှိမှုအတွင်း အနေအထားသွေဖည်မှုကို ထိရောက်စွာ ရှောင်ရှားနိုင်ပြီး တစ်သမတ်တည်း တိကျမှုမြင့်မားသော နေရာချထားမှု တိကျမှုကို သေချာစေသည်။

3.Flexible Mounting & Centralizedပိုက်ဒီဇိုင်း

• Dual-Direction Mounting ပံ့ပိုးမှု: အောက်ခြေနှင့် နောက်မျက်နှာပြင် နှစ်ခုလုံးကို ပြုပြင်တပ်ဆင်ရန်အတွက် သီးသန့်ထားရှိပြီး ကျဉ်းမြောင်းပြီး ကျဉ်းမြောင်းသော နေရာများတွင် ခိုင်ခံ့သော မြင်ကွင်းအလိုက် လိုက်လျောညီထွေရှိနိုင်သော ထောင့်ပေါင်းစုံ အပြင်အဆင်ကို ပံ့ပိုးပေးပါသည်။

• Single-Side Centralized Piping & Wiring: လေပိုက်များနှင့် သံလိုက်ခလုတ်လိုင်းများကို တစ်ဖက်တည်းတွင် တစ်ပုံစံတည်းစီစဉ်ထားပြီး သပ်ရပ်ပြီး စံပြုထားသော ဝိုင်ယာကြိုးများကို သပ်ရပ်သော ဆလင်ဒါအစီအစဥ်အလိုက်၊ နေရာအတွင်း တပ်ဆင်ခြင်းနှင့် နောက်ပိုင်းတွင် ပြုပြင်ထိန်းသိမ်းမှု ပိုမိုလွယ်ကူစေသည်။

• Ultra-Short Stroke အတွက် Double Switch တပ်ဆင်ခြင်း။: 5mm အနိမ့်ဆုံး လေဖြတ်ခြင်းကိုပင် သံလိုက်ခလုတ်နှစ်ခု တပ်ဆင်ထားနိုင်ပြီး၊ လေဖြတ်ခြင်းနှစ်ခုစလုံးသည် ထောင့်မသေဘဲ ပြီးဆုံးသွားသည့် အနေအထားကို ကျယ်ကျယ်ပြန့်ပြန့် သိရှိနားလည်နိုင်မည်ဖြစ်သည်။

4.ပေါ့ပါးပြီး တာရှည်ခံသော လည်ပတ်မှု

• အလွန်ပေါ့ပါးသော ခန္ဓာကိုယ်အလေးချိန်: အလွန်နိမ့်ပါးသော အလေးချိန် — MGJ6-5 သည် 27.3g သာရှိပြီး အမြင့်ဆုံး spec MGJ10-20 သည် 63.2g မျှသာဖြစ်ပြီး၊ ၎င်းသည် စက်ပစ္စည်းများဝန်အားကို များစွာလျှော့ချပေးပြီး ပေါ့ပါးသော အသေးစား အလိုအလျောက်စက်များအတွက် သင့်လျော်သည်။

• ပြုပြင်ထိန်းသိမ်းမှု အခမဲ့နှင့် တည်ငြိမ်သော လုပ်ဆောင်ချက်: Dual-end ရော်ဘာကြားခံများဖြင့် ဆီမပါသော ချောဆီပုံစံဒီဇိုင်းကို အသုံးပြုထားပြီး၊ ၎င်းသည် ဆူညံသံနည်းပါးခြင်း၊ တည်ငြိမ်သောလည်ပတ်မှုနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းတို့ကို ပံ့ပိုးပေးပါသည်။

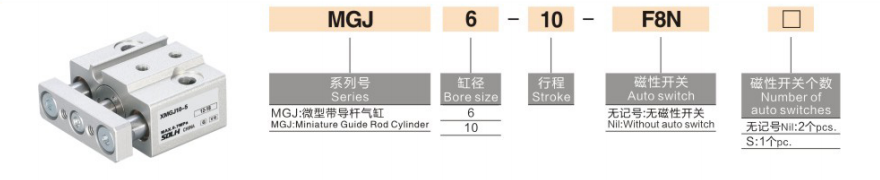

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

မော်ဒယ် နမူနာများ- MGJ6-10-F8N | MGJ10-15S

စံအမိန့်အကိုးအကား နမူနာများ

• MGJ6-5: φ6 bore၊ 5mm လေဖြတ်ခြင်း၊ သံလိုက်ခလုတ်မပါဘဲ စံအမျိုးအစား

• MGJ10-15-2S- φ10 bore၊ 15mm stroke၊ dual-end position detection အတွက် သံလိုက်ခလုတ် ၂ ခု တပ်ဆင်ထားသည်။

• MGJ6-10-F8N- φ6 bore၊ 10mm လေဖြတ်ခြင်း၊ D-F8N သံလိုက်ခလုတ်ဖြင့် လိုက်ဖက်သည်

Core Technical Specifications (20 ℃၊ 0.5MPa Standard Condition)

1. အခြေခံ အထွေထွေသတ်မှတ်ချက်များ

• လည်ပတ်မှုမုဒ်နှစ်ခု-သရုပ်ဆောင် အပြန်အလှန်လှုပ်ရှားမှု

• အလုပ်ဖိအားအတိုင်းအတာ: 0.15~0.7MPa; သက်သေဖိအား: 1.05MPa

• ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်)

• Piston လည်ပတ်နှုန်း: 50~500mm/s

• ကြားခံမုဒ်တည်ငြိမ်သောအကျိုးသက်ရောက်မှုစုပ်ယူမှုအတွက် နှစ်ဖက်အဆုံး ရော်ဘာကြားခံ

• ချောဆီမုဒ်: ဆီ-အခမဲ့ ပြုပြင်ထိန်းသိမ်းမှု-အခမဲ့ လုပ်ဆောင်ချက်

2.သီအိုရီအရ အထွက်အားတွန်းအား (@0.5MPa)

3.ကုန်ပစ္စည်းအလေးချိန်သတ်မှတ်ချက် (ဆ)

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

• အီလက်ထရွန်းနစ် တိကျမှု စက်ပစ္စည်း: မိုဘိုင်းလ်ဖုန်းနှင့် ကင်မရာ အစိတ်အပိုင်းများကို မိုက်ခရိုညှပ်ခြင်း၊ သေးငယ်သော PCB ဘုတ်ပြားကို တွန်းခြင်း၊ terminal crimping positioning နှင့် micro-module တိကျစွာ တပ်ဆင်ခြင်း။

• ဆေးဘက်ဆိုင်ရာတူရိယာ- သေးငယ်သော အဆို့ရှင်ပြောင်းခြင်း၊ အပ်နမူနာယူခြင်းနှင့် နှိမ့်ချခြင်းနှင့် အနည်းဆုံး ထိုးဖောက်ဝင်ရောက်သည့် ဆေးဘက်ဆိုင်ရာပစ္စည်းများကို တိကျစွာမောင်းနှင်ခြင်း၊ ဆေးဘက်ဆိုင်ရာအဆင့် သန့်ရှင်းပြီး တည်ငြိမ်သော လည်ပတ်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီခြင်း။

• တိကျသောစက်ပစ္စည်းနှင့် Optics: မိုက်ခရို-အစိတ်အပိုင်းများ စုဝေးမှုနေရာချထားမှု၊ အလင်းပြန်မှန်ဘီလူး ဒဏ်ငွေ ချိန်ညှိမှု၊ ထောက်လှမ်းမှု မိုက်ခရို-နေရာချထားမှု ချိန်ညှိခြင်းနှင့် တိကျမှုမြင့်မားသော မိုက်ခရို-ချိန်ညှိမှု ယန္တရားများ။

• ဆီမီးကွန်ဒတ်တာလုပ်ငန်း: သေးငယ်သော wafer များကို မိုက်ခရိုဘာသာပြန်ခြင်း၊ အသေးစား jig ရုတ်သိမ်းခြင်းနှင့် နေရာချထားခြင်း နှင့် ဖုန်မှုန့်ကင်းစင်သော သန့်ရှင်းသော semiconductor အလုပ်ရုံများတွင် ပေါ့ပါးသော ဝန်ဆောင်မှုဆိုင်ရာ လုပ်ဆောင်မှု။

MGJ စီးရီးနှင့် MGP စီးရီး Core နှိုင်းယှဉ်မှု (Mini vs Standard)

အမြန်ရွေးချယ်ရေးလမ်းညွှန်

၁။ အရွယ်အစား ရွေးချယ်မှုအလုပ်ဝန် ≤10N အတွက် φ6mm ကို ရွေးချယ်ပါ။ အလုပ်လုပ်ဝန် ≤30N အတွက် φ10mm ကိုရွေးချယ်ပါ၊ တည်ငြိမ်သောလည်ပတ်မှုအတွက်ဘေးကင်းရေးအချက်≥2နှင့်ကိုက်ညီပါ။

၂။ Stroke Specification ရွေးချယ်မှု− အမှန်တကယ်မိုက်ခရိုရွှေ့ပြောင်းမောင်းနှင်မှုလိုအပ်ချက်များအရ 5/10/15/20mm ultra-short stroke ကို ရွေးချယ်ပါ။

၃။ သံလိုက်ခလုတ်ဖွဲ့စည်းမှု: Dual-end အနေအထားကို သိရှိခြင်းအတွက် 2S ကို ရွေးပါ။ single-end signal တုံ့ပြန်ချက်အတွက် single S ကိုရွေးချယ်ပါ။ switch-free အခြေခံမော်ဒယ်အတွက် အမှတ်အသားမရှိပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MGJ စီးရီးတွင် အလွန်ကျစ်လစ်သိပ်သည်းသော mini guide rod ဆလင်ဒါတွင် မိုက်ခရိုအရွယ်အစား၊ ±0.1° မြင့်မားသော လည်ပတ်မှုဆန့်ကျင်တိကျမှု၊ ပေါ့ပါးသောဆီကင်းစင်သောလုပ်ဆောင်ချက်နှင့် လိုက်လျောညီထွေရှိသော တပ်ဆင်ခြင်း၊ အာကာသအတွင်း ကန့်သတ်သေးငယ်သော အလိုအလျောက်စနစ်၊ ဆေးဘက်ဆိုင်ရာနှင့် အီလက်ထရွန်နစ်ပစ္စည်းကိရိယာများအတွက် အကောင်းဆုံးသော တိကျမှုမြင့်မားသော မိုက်ခရိုအမှုန်အမွှားပါဝင်သည့် ကိရိယာဖြစ်သည်။
