MGP Series Compact Guide Cylinder

SOLH MGP စီးရီးပါးလွှာကျစ်လျစ်သောလမ်းညွှန်တံဆလင်ဒါသည် စစ်မှန်သော SMC ထုတ်ကုန်များနှင့် အတိုင်းအတာဖြင့် လဲလှယ်နိုင်သည်။ ၎င်းသည် ဆလင်ဒါစည်၏ ပေါင်းစပ်ဖွဲ့စည်းပုံ၊ လမ်းညွှန်အချောင်းနှစ်ခုနှင့် တပ်ဆင်ထားသော torsion resistance နှင့် ပြင်ပလမ်းညွှန်ဆက်စပ်ပစ္စည်းများမပါဘဲ အားကောင်းသော ဘေးတိုက်ဝန်စွမ်းရည်ပါရှိသည့် ပေါင်းစပ်ဖွဲ့စည်းပုံကို လက်ခံထားသည်။ ၎င်း၏ပါးလွှာသောဖွဲ့စည်းပုံသည် သမားရိုးကျဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက 17% ~ 24% အလေးချိန်ကို လျှော့ချနိုင်ပြီး နှိပ်ခြင်း၊ နေရာချထားခြင်း၊ ရုတ်သိမ်းခြင်းနှင့် workpiece လွှဲပြောင်းခြင်းကဲ့သို့သော ကျစ်လျစ်သော အလိုအလျောက်လုပ်ဆောင်မှုများအတွက် လုံးဝသင့်လျော်ပါသည်။ ဝက်ဝံများဖြင့် အမျိုးအစားခွဲထားသော အမျိုးအစားခွဲသုံးမျိုးသည် ကွဲပြားသောလုပ်ငန်းခွင်အခြေအနေများကို အကျုံးဝင်သည်- MGPM သည် သတ္တုလျှောချုံများဖြင့် လေးလံသော ဘေးတိုက်ဝန်နှင့် ဖုန်ထူသော မြန်နှုန်းနိမ့် စက်ဘီးစီးလုပ်ငန်းအတွက် ထူးထူးခြားခြား ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး ဖုန်မှုန့်ဒဏ်ခံနိုင်ရည်ရှိသည်။ MGPL ဘောလုံးချုံများသည် အလွန်နိမ့်သော ပွတ်တိုက်မှုနှင့် ချောမွေ့သော လှုပ်ရှားမှုကို ပေးစွမ်းနိုင်ပြီး မြန်နှုန်းမြင့် မကြာခဏ ပြန်လည်တုံ့ပြန်ခြင်းအတွက်၊ MGPA သုည-ရှင်းလင်းပြတ်သားမှု မြင့်မားသော-တိကျသောဘောလုံးဝက်ဝံများသည် တိကျစွာကိုက်ညီမှုနှင့် ချိန်ညှိရန်အတွက် ± 0.01 မီလီမီတာအထိ လည်ပတ်မှုဆန့်ကျင်တိကျမှုကို ရရှိသည်။ ဖောက်သည်အရွယ်အစားသည် φ12 မှ 100 မီလီမီတာအထိ စံလေဖြတ်ခြင်း 5 ~ 300 mm ဖြစ်သည်။ Standard Dual-end Rubber buffers များကို တပ်ဆင်ထားပြီး AZ လေကူရှင်ကြားခံများသည် မြန်နှုန်းမြင့် အရှိန်ပြင်းပြင်းလှုပ်ရှားမှုအတွင်း ပြင်းထန်သောသက်ရောက်မှုကို စုပ်ယူနိုင်စေရန် 20 mm အထက် bores များအတွက် ရွေးချယ်နိုင်သည်။ Built-in slot များသည် D-M9၊ A93 သံလိုက်ခလုတ်များကို သပ်ရပ်သောဝါယာကြိုးများအတွက် အပိုကွင်းများမပါဘဲ တိုက်ရိုက်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ လည်ပတ်ဖိအားသည် 0.12 MPa မှ 1.0 MPa ရှိပြီး ပတ်ဝန်းကျင်အပူချိန် -10 ℃ ~ 60 ℃ အောက်တွင် အနိမ့်ဆုံး actuating pressure 0.1 MPa ဖြစ်သည်။ အီလက်ထရွန်းနစ် PCB နေရာချထားခြင်းနှင့် နှိပ်ခြင်း၊ စစ်ဆေးခြင်း jig ရုတ်သိမ်းခြင်း၊ ထုပ်ပိုးခြင်း အစာကျွေးခြင်း နှင့် အထွေထွေ အလိုအလျောက် ကန့်သတ်ချုပ်ချယ်ခြင်းများတွင် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုထားပြီး၊ ၎င်းသည် စွယ်စုံရ ပေါင်းစပ်ထားသော pneumatic actuator အဖြစ် လုပ်ဆောင်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

MGP Series Thin Compact Guide Rod Cylinder | High Rigid Non-Rotation Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန် ခြုံငုံသုံးသပ်ချက်နှင့် ဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

SOLH MGP စီးရီးသည် ဆလင်ဒါကိုယ်ထည်၊ ဒွိဂိုက်ချောင်းများနှင့် တိကျသောဝက်ဝံများကို ပေါင်းစပ်ထားသော တောင့်တင်းမြင့်သော ပါးလွှာသောအမျိုးအစား လမ်းညွှန်တံဆလင်ဒါတစ်ခုဖြစ်သည်။ built-in torsion ဆန့်ကျင်စွမ်းဆောင်မှုနှင့် ပြင်းထန်သော ဘေးတိုက်ဝန်ခံနိုင်ရည်တို့ပါရှိသော၊ ၎င်းသည် ပြင်ပလမ်းညွှန်ယန္တရားမလိုအပ်ပါ။ အလွန်ပါးလွှာသော ကိုယ်ထည်နှင့် ပေါ့ပါးသော ဒီဇိုင်းဖြင့် (သမားရိုးကျ ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက အလေးချိန် 17% ~ 24% လျော့ကျသည်) ဖြင့် ၎င်းသည် နှိပ်ခြင်း၊ နေရာချထားခြင်း၊ ရုတ်သိမ်းခြင်းနှင့် workpiece လွှဲပြောင်းခြင်းဆိုင်ရာ အခြေအနေများအတွက် ကျစ်လစ်သိပ်သည်းသော အလိုအလျောက်စနစ် အပြင်အဆင်များနှင့် ကိုက်ညီပါသည်။ အပြန်အလှန်လဲလှယ်နိုင်သော bearing အမျိုးအစားသုံးမျိုးသည် လေးလံသော၊ မြန်နှုန်းမြင့်နှင့် အလွန်တိကျသော လုပ်ငန်းခွင်အခြေအနေများကို အကျုံးဝင်ပြီး မြင်ကွင်းအပြည့်ဖြင့် universal linear driving solutions များကို နားလည်သဘောပေါက်စေသည်။

အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

• Coaxial Dual Guide Rod ဒီဇိုင်းpiston နှင့် dual guide rods များသည် synchronous operation ကိုသေချာစေရန်၊ ရွေ့လျားမှုအတွင်း ကွဲထွက်ခြင်းနှင့် တင်းမာမှုကို ထိရောက်စွာဖယ်ရှားပေးပြီး အလုံးစုံ တောင့်တင်းမှုနှင့် တည်ငြိမ်မှုတို့ကို များစွာတိုးတက်ကောင်းမွန်စေပါသည်။

• ရွေးချယ်နိုင်သော Multi-Type Buffering: သမားရိုးကျတည်ငြိမ်သောလည်ပတ်မှုအတွက် Standard dual-end ရော်ဘာကြားခံများ၊ မြန်နှုန်းမြင့်နှင့် လေးလံသော စက်ဘီးစီးရွေ့လျားမှုအတွင်း တောင့်တင်းသောသက်ရောက်မှုကို ဖယ်ရှားရန် ရွေးချယ်နိုင်သော လေကူရှင်ကြားခံ (AZ အမျိုးအစား၊ ≥20mm)၊

• အလွန်ပါးလွှာပေါ့ပါးသော ကိုယ်ထည်: ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ပါးလွှာသောဖွဲ့စည်းပုံသည် တပ်ဆင်နေရာအား သက်သာစေပြီး စက်ကိရိယာအလေးချိန်ကို လျှော့ချပေးကာ အလွန်အကျစ်လျစ်သော အလိုအလျောက်စက်ကိရိယာများ ဒီဇိုင်းအတွက် သင့်လျော်သည်။

• Built-In Magnetic Groove: ရိုးရှင်းပြီး သပ်ရပ်သော အနေအထား အချက်ပြ တုံ့ပြန်ချက် ဖွဲ့စည်းမှုပုံစံကို ဖွင့်ပေးသည့် အပိုကွင်းများမပါဘဲ တိုက်ရိုက် သံလိုက်ခလုတ် တပ်ဆင်မှုအတွက် သီးသန့် လမ်းညွှန်တံချောင်း groove။

ပင်မတန်းခွဲသုံးခု (Bearing Classification & Key Selection Basis)

MGP စီးရီးအား အမြန်မော်ဒယ်ရွေးချယ်မှုအတွက် အဓိကအခြေခံဖြစ်သည့် ပွတ်တိုက်မှုနည်းသော မြန်နှုန်းမြင့်၊ လျင်မြန်သောမော်ဒယ်ရွေးချယ်မှုအတွက် အဓိကအခြေခံဖြစ်သည့် MGP စီးရီး MGP စီးရီးကို မော်ဒယ်ခွဲသုံးမျိုးခွဲထားသည်။

စီးရီးခွဲများ	Bearing အမျိုးအစား	ကုတ်	အဓိကလက္ခဏာများ	သက်ဆိုင်သော အခြေအနေများ
MGPM	Sliding Bearing (သတ္တုဖြင့်ထိုးခြင်း)	M	အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်ရှိခြင်း၊ ဖုန်ဒဏ်ခံနိုင်သော စွမ်းဆောင်ရည်နှင့် ကုန်ကျစရိတ်သက်သာခြင်း၊ ကြီးမားသော lateral load ကိုခံနိုင်ရည်ရှိပြီး မြန်နှုန်းနိမ့်လုပ်ဆောင်ချက်အတွက် တည်ငြိမ်သည်။	ယေဘူယျနေရာချထားခြင်း၊ အလုပ်ခွင်နှိပ်ခြင်း၊ မြန်နှုန်းနိမ့် စက်ဘီးစီးခြင်း၊ ဖုန်ထူပြီး ကြမ်းတမ်းသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်
MGPL	Ball Bearing (ဘောလုံးကန်ခြင်း)	L	အလွန်နိမ့်သော ပွတ်တိုက်မှု၊ အလွန်ချောမွေ့သော လှုပ်ရှားမှု၊ လည်ပတ်မှုနှုန်း မြင့်မားပြီး ကောင်းမွန်သော ရွေ့လျားမှု ညီညွတ်မှု	မြန်နှုန်းမြင့် မကြာခဏ အပြန်အလှန် ရွေ့လျားမှု၊ ပေါ့ပါးသော မောင်းနှင်မှု၊ ပွတ်တိုက်မှု နည်းပါးပြီး တည်ငြိမ်မှု မြင့်မားသော လိုအပ်ချက်များ
MGPA	တိကျမှုမြင့်မားသော Ball Bearing	A	အတွင်းပိုင်းရှင်းလင်းမှု သုည၊ ထိပ်တန်းအဆင့် လည်ပတ်ခြင်းမရှိသော တိကျမှု၊ အလွန်မြင့်မားသော ထပ်ခါထပ်ခါ နေရာချထားမှု တည်ငြိမ်မှု	တိကျသောနေရာချထားခြင်း၊ အလုပ်ခွင်အံဝင်ခွင်ကျ၊ ထောက်လှမ်းခြင်းနှင့် ချိန်ညှိခြင်း၊ တိကျမှုမြင့်မားသော ထပ်ခါတလဲလဲ လုပ်ဆောင်မှုအခြေအနေများ

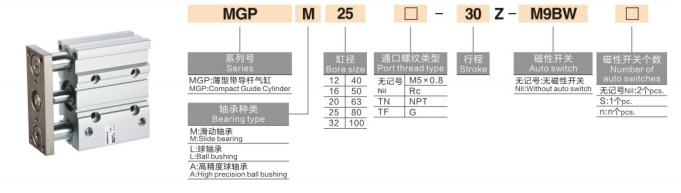

မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ အပြည့်အစုံ

မော်ဒယ် ဥပမာ- MGPM20-50Z-M9B

1.Code အပိုင်း အဓိပ္ပါယ်ဖွင့်ဆိုချက်

• စီးရီးကုဒ်: MGP + bearing suffix (M/L/A)၊ ပါးလွှာသောအမျိုးအစား dual guide rod ဆလင်ဒါကို ကိုယ်စားပြုသည့် မတူညီသော bearing configurations

• အရွယ်အစား: 12/16/20/25/32/40/50/63/80/100 (မီလီမီတာ၊ စက်မှုစံသတ်မှတ်ချက်များ အပြည့်အစုံ)

• လေဖြတ်ခြင်း အရှည်: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (စံနှုန်းပြည့် လေဖြတ်ခြင်း အပိုင်းအခြား)

• Buffer နှင့် သံလိုက်ကွင်းပုံစံဖွဲ့စည်းမှု

￮ Z- Standard အမျိုးအစား၊ Dual-end ရော်ဘာကြားခံ + တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ သံလိုက်ခလုတ် တပ်ဆင်ခြင်းနှင့် တွဲဖက်အသုံးပြုနိုင်သည်

￮ AZ: Air cushion buffer အမျိုးအစား ( ≥20mm အတွက်သာ) ၊ မြန်နှုန်းမြင့် နှင့် လေးလံသော လည်ပတ်မှုအတွင်း ထိခိုက်မှုကို ထိထိရောက်ရောက် ခံနိုင်ရည်ရှိသည်။

￮ နောက်ဆက်တွဲမရှိပါ။: သံလိုက်လက်စွပ်မပါဘဲ၊ သံလိုက်ခလုတ်ကို တပ်ဆင်၍မရပါ။

• သံလိုက်ခလုတ်− ရွေးချယ်နိုင်သော M9B၊ A93၊ D-M9N နှင့် အခြားမော်ဒယ်များ၊ ကွင်းဆက်များ တပ်ဆင်ခြင်းမရှိဘဲ လမ်းညွှန်တုတ်ချောင်းများတွင် တိုက်ရိုက်တပ်ဆင်ထားသည်။

2.Typical Order နမူနာများ

• MGPM20-50Z- 20mm bore, 50mm stroke, sliding bearing, magnetic ring with standard ရော်ဘာကြားခံ

• MGPL25-100Z-A93- 25mm bore၊ 100mm လေဖြတ်ခြင်း၊ မြန်နှုန်းမြင့်ဘောလုံးအမျိုးအစား၊ A93 သံလိုက်ခလုတ်ဖြင့်

• MGPA32-75AZ- 32mm bore, 75mm stroke, high-precision bearing, air cushion buffer, high-precision anti- impact operation အတွက်

အထွေထွေ ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

(စံစမ်းသပ်မှုအခြေအနေများ- 20 ℃ ပုံမှန်အပူချိန်၊ အဆင့်သတ်မှတ်ထားသော အလုပ်ဖိအား)

• လည်ပတ်မှုမုဒ်နှစ်ခု-သရုပ်ဆောင် အပြန်အလှန်လှုပ်ရှားမှု

• အလုပ်ဖိအားအတိုင်းအတာ: 0.12~1.0MPa; အနိမ့်ဆုံး စတင်ဖိအား- 0.1MPa

• သက်သေဖိအား: 1.5MPa

• ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်လိုအပ်သည်)

• လည်ပတ်မှုမြန်နှုန်း: 50~500mm/s (MGPL အမြင့်ဆုံး 500mm/s; MGPM/MGPA အမြင့်ဆုံး 400mm/s)

• ကြားခံမုဒ်: Standard dual-end ရော်ဘာကြားခံ၊ 20 ~ 100 မီလီမီတာ bore အတွက် လေကူရှင်ကြားခံကို ရွေးချယ်နိုင်သည်။

• အလှည့်မဟုတ်သော တိကျမှုMGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01mm

Port Size Specification

• ဖောက်ထွင်း 12/16mm- M5×0.8

• ဖောက်ထွင်း 20/25/32mm- PT1/8

• ဖောက်ထွင်း 40/50mm- PT1/4

• ဖောက်ထွင်း 63/80/100mm- PT3/8

သီအိုရီပိုင်းတွန်းအားနှင့် တင်းမာမှုဒေတာ (@0.5MPa၊ ယူနစ်- N)

အရွယ်အစား (မီလီမီတာ)	သီအိုရီတွန်းအား (N)	သီအိုရီပိုင်းတင်းမာမှု (N)
12	57	53
16	101	96
20	157	151
25	245	237
32	402	392
40	628	616
50	982	967
63	1559	1541
80	2513	2491
100	3927	3901

စာကြောင်းတစ်ကြောင်း အမြန်ရွေးချယ်ရေး လမ်းညွှန်ချက်များ

၁။ Bearing Model ရွေးချယ်ခြင်း။- လေးလံသောဝန်၊ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး ဖုန်ထူသောပတ်ဝန်းကျင်အတွက် MGPM ကိုရွေးချယ်ပါ။ မြန်နှုန်းမြင့်၊ ပွတ်တိုက်မှုနှင့် မကြာခဏ စက်ဘီးစီးခြင်းအတွက် MGPL ကို ရွေးချယ်ပါ။ အလွန်တိကျသောနေရာချထားခြင်းနှင့် ထပ်တလဲလဲတိကျမှုမြင့်မားသောတောင်းဆိုမှုများအတွက် MGPA ကိုရွေးချယ်ပါ။

၂။ သံလိုက်ကွင်းပုံစံဖွဲ့စည်းမှု: တည်နေရာထောက်လှမ်းမှုနှင့် အချက်ပြတုံ့ပြန်မှု လိုအပ်သည့် စက်ပစ္စည်းများအတွက် Z နောက်ဆက်တွဲကို ရွေးချယ်ပါ။ ခလုတ်လုပ်ဆောင်ချက် မလိုအပ်ပါက Z အခြေခံ အမျိုးအစားကို ရွေးချယ်ပါ။

၃။ ကြားခံမုဒ် ရွေးချယ်မှု: မြန်နှုန်းမြင့်၊ တာရှည်လေဖြတ်ခြင်းနှင့် ကြီးမားသောသက်ရောက်မှုရှိသော လုပ်ငန်းခွင်အခြေအနေများအတွက် AZ လေကူရှင်ကြားခံကို အသုံးပြုပါ။ စံရော်ဘာကြားခံသည် သမားရိုးကျ ယေဘူယျအခြေအနေများအတွက် အကျုံးဝင်သည်။

၄။ Bore & Stroke ကိုက်ညီမှု: အမှန်တကယ်ဝန်နှင့်တွန်းအားလိုအပ်ချက်များနှင့်အညီသင့်လျော်သော bore အရွယ်အစားကိုရွေးချယ်ပါ။ စံလေဖြတ်ခြင်းအကွာအဝေးသည် 5 ~ 300 မီလီမီတာဖြစ်ပြီး စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• အီလက်ထရွန်းနစ် အလိုအလျောက်စနစ်- PCB ဘုတ်အဖွဲ့နေရာချထားခြင်း၊ အစိတ်အပိုင်းနှိပ်ခြင်း၊ မိုက်ခရိုမော်ဂျူးအား ရုတ်သိမ်းခြင်းနှင့် အီလက်ထရွန်နစ်အစိတ်အပိုင်းများ တိကျစွာတပ်ဆင်ခြင်း။

• တိကျမှုထောက်လှမ်းကိရိယာ: ထောက်လှမ်းစုံစမ်းစစ်ဆေးခြင်း ရုတ်သိမ်းခြင်း၊ အလုပ်ခွင်နေရာချထားခြင်းနှင့် ကုပ်ခြင်း၊

• ထုပ်ပိုးခြင်းနှင့် ထောက်ပံ့ပို့ဆောင်ရေး စက်ယန္တရား: workpiece တိုတောင်းသောအကွာအဝေးလွှဲပြောင်းခြင်း၊ ပစ္စည်း jacking နှင့် positioning၊ တည်ငြိမ်သော အပြန်အလှန်ထိန်းကျောင်းခြင်းလုပ်ဆောင်ချက်။

• အထွေထွေစက်မှုအလိုအလျောက်စနစ်: ကျစ်လစ်သိပ်သည်းသော ကိရိယာများ နေရာချထားခြင်း၊ အရန်နှိပ်ခြင်း တံဆိပ်ရိုက်ခြင်း၊ ဖုန်ထူသော အလုပ်ရုံများတွင် မြန်နှုန်းနိမ့် စက်ဘီးစီးခြင်း လုပ်ဆောင်ခြင်း။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH MGP စီးရီးပါးလွှာသောကျစ်လျစ်သောလမ်းညွှန်တံဆလင်ဒါသည် လေးလံသော၊ မြန်နှုန်းမြင့်နှင့် အလွန်တိကျသောတိကျမှုအခြေအနေများကို ကာမိစေရန် ဘက်စုံဖွဲ့စည်းပုံသုံးခုကို ပေါင်းစပ်ထားပြီး၊ မြင့်မားသောတောင့်တင်းမှု၊ ခိုင်ခံ့သောဘေးပတ်ဝန်ကိုခံနိုင်ရည်ရှိမှုနှင့် နေရာချွေတာသောဒီဇိုင်း၊ ဘက်စုံသုံး universal dual-guide linear မောင်းနှင်မှုဆလင်ဒါအဖြစ် ဆောင်ရွက်ပေးသည်။
