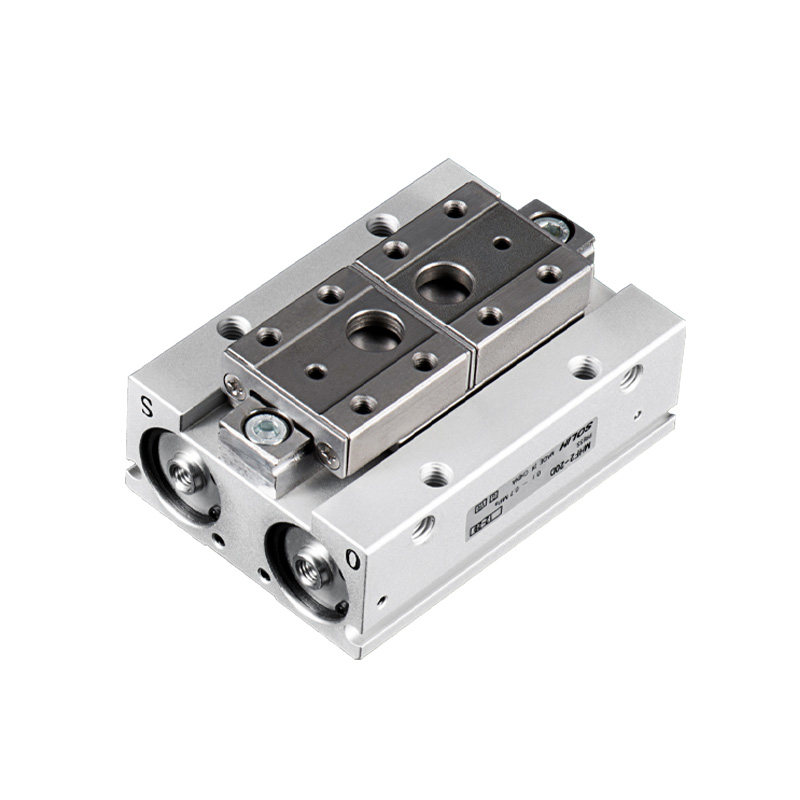

SOLH MHF2 စီးရီးသည် ultra-flat dual-piston linear guide 2-taw parallel gripper ဖြစ်သည်။ Core မီးမောင်းထိုးပြခြင်း- ကိုယ်ထည်အမြင့်သည် ညီမျှသော MHZ2 လက်ကိုင်ပရာ၏ 1/3 သာရှိပြီး၊ မြင့်မားသောနေရာချထားမှုတိကျမှုကို ထိန်းသိမ်းထားစဉ် အဆုံးပိုင်းကွေးခြင်းအခိုက်အတန့်ကို ထိထိရောက်ရောက်လျှော့ချပါ။ ရွေးချယ်နိုင်သော လေဖြတ်ခြင်းအပိုင်းသုံးမျိုး ရနိုင်ပါသည်။ လေးဖက်ခြမ်း တပ်ဆင်တည်ဆောက်မှု။ အာကာသ-ကန့်သတ်မှု နည်းပါးသော မြင့်မားသော တိကျမှုရှိသော အပလီကေးရှင်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်- သေးငယ်သော linear modules၊ အသေးစားစက်ရုပ် EOAT၊ semiconductor၊ electronics နှင့် precision assembly stations။
-- ဖွဲ့စည်းတည်ဆောက်ပုံ- Dual piston + တိကျသော linear guide ရထားလမ်း (Φ25/Φ32 တွင် လည်ပတ်နေသော ball bearing guide)။ တုန်ခါမှုမရှိဘဲ အပြိုင်မျဉ်းဖြောင့် မေးရိုးလှုပ်ရှားမှု၊ တောင့်တင်းမှုမြင့်မားခြင်း။ အလူမီနီယမ်အလွိုင်းပင်မကိုယ်ထည်၊ သံမဏိမေးရိုး၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်။ လေးဘက်သံလိုက်ခလုတ်တပ်ဆင်ခြင်း grooves; တပ်ဆင်ခြင်းရွေးချယ်စရာများ- အောက်ခြေထိပုတ်ပါအပေါက် / ဘေးဘက်ထိပုတ်ပါအပေါက် / အပေါက်မှတဆင့်တပ်ဆင်ခြင်း။
-- လုပ်ဆောင်ချက်အမျိုးအစား- Double Acting D သာလျှင် (နှစ်ထပ်လေကြောင်းထိန်းချုပ်မှု၊ တစ်ခုတည်းသောသရုပ်ဆောင်မှုဗားရှင်းမရှိ)။ ချိန်ညှိနိုင်သော ရွေ့လျားမှုအမြန်နှုန်းနှင့် ချောမွေ့သောလုပ်ဆောင်ချက်အတွက် တပ်ဆင်ထားသော အခိုးအပေါက်အဆို့ရှင်။
-- Ultra-flat layout- MHZ2 နှင့် နှိုင်းယှဉ်ပါက အမြင့်သည် 66% ဝန်းကျင် လျော့ကျသွားပြီး၊ တူညီသော ကုပ်တွယ်မှုအောက်တွင်၊ အဆုံးပိုင်းကို ကွေးညွှတ်သွားစေပြီး တည်နေရာတည်ငြိမ်မှုကို ပိုမိုကောင်းမွန်စေပါသည်။
-- Stroke configuration- မတူညီသော workpiece width များကို လိုက်ဖက်ရန် D(Short) / D1(Medium) / D2(Long)။
-- Positioning Accuracy- ထပ်တလဲလဲ တိကျမှု ±0.04~±0.05mm၊ ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းအောက်တွင် တည်ငြိမ်သည်။

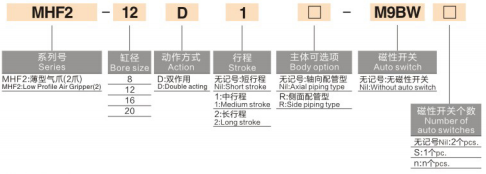

1. မော်ဒယ် ဥပမာ-MHF2-16D1-S-M9BW
|
အပိုင်း |
ကုတ် |
ဖော်ပြချက် |
|
1 |
MHF2 |
စီးရီး- အလွန်ပါးလွှာသော အပြိုင် ဂရစ်ပတာ |
|
2 |
16 |
ဖောက်အရွယ်အစား- 8,12,16,20,25,32mm (Φ25/32 ကြီးမားသောသတ်မှတ်ချက်အသစ်) |
|
3 |
D/D1/D2 |
Stroke grade / D = Short stroke / D1 = Medium stroke / D2 = Long stroke |
|
4 |
-S |
Magnetic ring option Blank = No magnet; S = တပ်ဆင်ပြီး သံလိုက်ခလုတ်အတွက် သံလိုက်လက်စွပ် |
| 5 | -M9B |
သံလိုက်ခလုတ် အမျိုးအစား M9B(NPN) / M9N(PNP) / M9P ကြိုးအရှည်- စံ 0.5 မီတာ၊ W=1m L=3m |
|
6 |
နောက်ဆက်တွဲ တပ်ဆင်ခြင်းကုဒ် |
ဗလာ = စံနှိပ်ထားသော အပေါက် 2 = အပေါက်ဖောက်ထည့်ခြင်း F = မေးရိုးတစ်ခုတည်း ပုံသေပုံစံ |
2. စံအမိန့်နမူနာ
2.1 MHF2-20D2-S-M9BW
-- Bore 20၊ ရှည်လျားသောလေဖြတ် D2၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ 1m ကေဘယ်ကြိုးပါသော M9B သံလိုက်ခလုတ်။
|
ကန့်သတ်ချက် အကြောင်းအရာ |
စံသတ်မှတ်ချက် |
| မေးရိုးအရေအတွက် |
မေးရိုး ၂ ခု၊ စင်ပြိုင်မျဉ်းပြိုင် အဖွင့်အပိတ် |
| လည်ပတ်မှုမုဒ် |
နှစ်ထပ်သရုပ်ဆောင်ခြင်းသာ (သရုပ်ဆောင်မူကွဲတစ်ခုမျှမရှိပါ) |
| လည်ပတ်မှုဖိအား |
Boe 8: 0.15~0.7MPa Bore 12~32: 0.1~0.7MPa (အကောင်းဆုံးအလုပ်ဖိအား- 0.5MPa) |
| သက်သေဖိအား |
1.0 MPa |
| ပတ်ဝန်းကျင် အပူချိန် |
-10 ~ 60 ℃ (လေပိုက်အတွင်း ရေခဲမထည့်ပါ) |
| အနေအထား တိကျမှုကို ပြန်လုပ်ပါ။ |
ဘိုးဘိုး 8/12：±0.05 mm Bore 16~32：±0.04 mm |
| Max Operating Frequency |
တိုတောင်းသော လေဖြတ်ခြင်း(D): 120 cpm Medium/Long Stroke(D1/D2):60 cpm |
| Air Port Thread |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| ချောဆီ |
ဆီကင်းသောလည်ပတ်မှု; NSF-H1 အစားအစာတန်းအမဲဆီ ရွေးချယ်နိုင်သည် |
| ခလုတ်တပ်ဆင်ခြင်း။ |
လေးဘက်ခြမ်းလျှော grooves၊ သံလိုက်ခလုတ်ကို နှစ်ဖက်စလုံးတွင် တပ်ဆင်နိုင်သည်။ |
| Mounting ရွေးစရာများ |
အောက်ခြေ၊ ဘေး၊ အပေါက်၊ လမ်းကြောင်းပေါင်းစုံ တပ်ဆင်ခြင်း။ |
|
ဖောက်(မီလီမီတာ) |
Full Model ပါ။ |
မေးရိုးတစ်ခုတည်း ခရီးသွား(မီလီမီတာ) |
အများဆုံး စုစုပေါင်းဖွင့်ခြင်း(mm) |
Clamping Force(N) |
ကိုယ်ထည် အမြင့် (mm) |
အသားတင်အလေးချိန်(ဆ) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
အရေးကြီးသောမှတ်ချက်- မေးရိုးအရှည် L တိုးလာသည်နှင့်အမျှ Clamping force လျော့နည်းသွားသည်။ ရွေးချယ်မှုအတွင်း ခွင့်ပြုနိုင်သော ကွေးညွှတ်သည့်အခိုက်အတန့်၊ ဘေးကင်းရေးအချက် ≥1.5 ကို စစ်ဆေးရပါမည်။
-- တပ်ဆင်မှုနေရာအား တင်းကြပ်စွာကန့်သတ်ထားပြီး အမြင့်ကန့်သတ်ထားသည်- ပါးလွှာသောလိုင်းယာမော်ဂျူးများ၊ အသေးစားစက်ရုပ်အဆုံးအကျိုးသက်ရောက်မှု
-- နိမ့်သောကွေးညွှတ်သည့်အခိုက်အတန့်၊ တည်ငြိမ်သောအပြိုင် မြင့်မားသောတိကျမှု- တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ 3C အီလက်ထရွန်နစ်ပစ္စည်း၊ တိကျသောဟာ့ဒ်ဝဲတပ်ဆင်မှု
-- Flexible Stroke ကိုက်ညီမှု လိုအပ်ချက်- မတူညီသော workpiece width ကို လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ရန် အတို/အလတ်/ရှည် လေဖြတ်ခြင်းကို ရွေးချယ်ပါ။
-- ကျစ်လစ်သိပ်သည်းသောပေါင်းစပ်ယန္တရားအတွက် ထောင့်ပေါင်းစုံတပ်ဆင်ခြင်းနှင့် ဘက်စုံနှစ်ဘက်အနေအထားသိရှိခြင်း လိုအပ်ပါသည်။
-- အမြင့် ကန့်သတ်ချက်နှင့် အလုပ်အပိုင်း အကျယ်အရ bore size & stroke ကို ရွေးပါ- ဦးစားပေး အစီအစဉ် D(short) → D1(medium) → D2(long)
-- နောက်ဆက်တွဲ -S သံလိုက်လက်စွပ် + M9B/M9N/M9P ခလုတ်ကို PLC မှ လိုအပ်သော မေးရိုးဖွင့်/အပိတ်အနေအထား တုံ့ပြန်ချက်ရှိပါက
-- တပ်ဆင်ခြင်းရွေးချယ်မှု- စံနှိပ်ထားသော အပေါက်(မူလ)။ ပါးလွှာသော ပလပ်ဖောင်းများနှင့် ကွင်းကွင်းများအတွက် သင့်လျော်သော ဖောက်-အပေါက် တပ်ဆင်ခြင်းအတွက် နောက်ဆက်တွဲ -2
-- Load စစ်ဆေးခြင်း- မေးရိုးအတိုအရှည် L ကို ထိန်းချုပ်ပါ။ ခွင့်ပြုထားသော ကွေးညွှတ်မှုအခိုက်အတန့်ထက် လွန်လွန်ကဲကဲ offset load ကို ရှောင်ကြဉ်ပါ။
-- ကြီးမားသောအပေါက် Φ25/32- လည်ပတ်နေသော ဘောလုံးကို သယ်ဆောင်သည့် လမ်းညွှန်ကို လက်ခံပါ၊ တော်ရုံတန်ရုံ ပိုလေးသော workpieces များအတွက် ခိုင်မာမှု ပိုမြင့်မားသည်
SOLH MHF2 တွင် အလွန်ပါးလွှာသော နှစ်ထပ်သရုပ်ဆောင်သည့် အပြိုင် pneumatic gripper သည် အလွန်နိမ့်ကျသော ပရိုဖိုင်ဒီဇိုင်း၊ လေဖြတ်ရွေးချယ်မှု အဆင့်သုံးဆင့်၊ ဘေးဘက်လေးခုတပ်ဆင်ခြင်းနှင့် ±0.04~±0.05mm မြင့်မားတိကျမှု၊ တွဲဖက်အသုံးပြုနိုင်သော M9 စီးရီးသံလိုက်ခလုတ်များ၊ စံပြနိမ့်ကွေး-အခိုက်အတန့်ကျစ်လစ်သိပ်သည်းစွာ ဆုပ်ကိုင်ထားသည့်ဖြေရှင်းချက်ပါရှိသည်။ အသေးစားစက်ရုပ် EOAT နှင့် semiconation တိကျမှု 3.
