MHL2 Series Parallel Type Air Gripper: Wide အမျိုးအစား

SOLH MHL2 rack-and-pinion wide-stroke parallel pneumatic gripper သည် ကိုက်ညီသော SMC မော်ဒယ်များနှင့် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ rack & pinion ဂီယာသည် တစ်ပြိုင်နက်တည်း မေးရိုးလှုပ်ရှားမှုကိုသေချာစေပြီး ပြင်ပကညှပ်ခြင်းနှင့် အတွင်းပိုင်းချဲ့ထွင်ခြင်းနှစ်ခုလုံးအတွက် သင့်လျော်သော မြင့်မားသောတင်းမာမှုနှင့် အားကောင်းသောကုပ်တွယ်မှုကို ပေးစွမ်းသည်။ Boe အရွယ်အစားများသည် 10/16/20/25/32/40 မီလီမီတာကို သပ်ရပ်သော နှစ်ထပ်ဒီဇိုင်းဖြင့် ဖုံးအုပ်ထားသည်။ ဖောက်တစ်ခုစီသည် ±0.1 မီလီမီတာ တိကျမှန်ကန်မှုဖြင့် D အတို၊ D1 အလတ်နှင့် D2 အရှည် အမျိုးအစားသုံးမျိုး ပေးသည်။ စက်ကိရိယာအလုပ်ရုံများကဲ့သို့သော ဖုန်ထူသော ကြမ်းတမ်းသောပတ်ဝန်းကျင်များတွင် ပေါင်းစပ်ထည့်သွင်းထားသော ဖုန်မှုန့် wiper တံဆိပ်များသည် တည်ငြိမ်စွာလုပ်ဆောင်နိုင်စေပါသည်။ Four-side sensor grooves သည် လိုက်လျောညီထွေရှိသော multi-orientation တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ အရွယ်အစား 10~25 သည် 32/40 စိတ်ကြိုက်ရွေးချယ်နိုင်သော G/NPT ပို့ကုန်တွဲများကို ပံ့ပိုးပေးသော်လည်း စံ M5 အပေါက်များကို လက်ခံပါသည်။ ရှည်လျားသော မေးရိုးကို ဆွဲတင်ခြင်းဖြင့် ထိရောက်သော ကုပ်ဆွဲအား လျော့နည်းသွားသည်၊ ဝန်တွက်ချက်စဉ်တွင် ဘေးကင်းရေးအချက် ≥1.5 လိုအပ်သည်။ စာရွက်ပစ္စည်း၊ ဗန်းနှင့် လေးလံသော workpiece ကိုင်တွယ်မှု၊ အရွယ်အစားကြီးမားသော အစိတ်အပိုင်းများကို ဆုပ်ကိုင်ရန်အတွက် စက်ကိရိယာကို သယ်ဆောင်ခြင်း/ထုပ်ပိုးခြင်းနှင့် ထုပ်ပိုးခြင်းအတွက် အလိုအလျောက်စနစ်ဖြင့် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

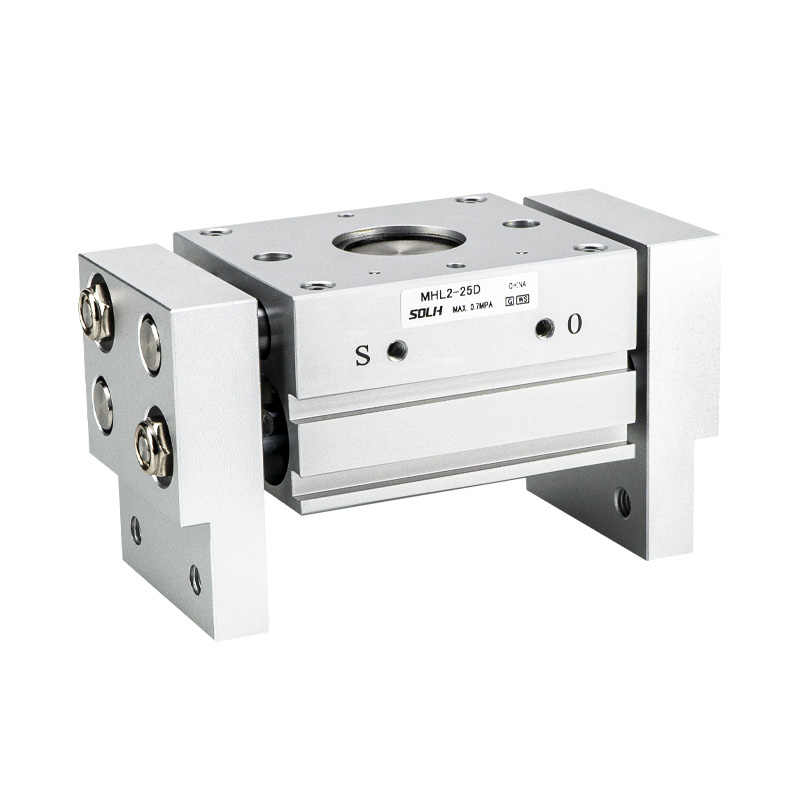

MHL2 စီးရီး ကျယ်ပြန့်သောအဖွင့် Parallel Pneumatic Gripper

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

SOLH MHL2 စီးရီးသည် wide-stroke rack & pinion synchronous parallel gripper ဖြစ်သည်။ Core အားသာချက်များ- အားကောင်းသော ကုပ်ကြိုးဆွဲအား၊ အလွန်ကျယ်ပြန့်သော အဖွင့်ခရီး၊ မြင့်မားသော ဖွဲ့စည်းပုံ တောင့်တင်းမှုနှင့် စွယ်စုံသုံး တပ်ဆင်ခြင်း ရွေးချယ်စရာများ။ လေးလံပြီး ကြီးမားသော workpiece သယ်ယူပို့ဆောင်ရေး၊ ကျယ်ဝန်းသောအပိုင်းကို ဆုပ်ကိုင်ခြင်းနှင့် ဝန်အားမြင့်မားသော အပြိုင်ကုပ်ခြင်းအတွက် သင့်လျော်သည်။ အလိုအလျောက် တင်/ချခြင်း၊ စက်ကိရိယာ တန်ဆာပလာများနှင့် ထုပ်ပိုးသည့် စက်များတွင် တွင်ကျယ်စွာ လက်ခံထားသည်။

Core Structure နှင့် Working Principle

-- ဂီယာ: Rack & pinion ယန္တရားသည် offset မရှိဘဲ synchronous မေးရိုးလှုပ်ရှားမှုကိုသေချာစေသည်။ နှစ်ထပ်ပစ္စတင်ပုံစံသည် ကျစ်လစ်သိပ်သည်းသော ကောက်ကြောင်းအတွင်း ခိုင်ခံ့သော ကုပ်ကြိုးကို ထုတ်ပေးသည်။

-- ဆောက်လုပ်ရေး- အလူမီနီယမ်အလွိုင်းကိုယ်ထည်၊ သံမဏိမေးရိုး၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်။ လှည့်နေသောရိုးတံများအားလုံးသည် ဆီ-ထုံကျဉ်ထားသော အစေးဝက်ဝံများအပြင် ပေါင်းစပ်ဖုန်မှုန့် wiper တံဆိပ်များ၊ ကောင်းသောဖုန်မှုန့်များကို ခံနိုင်ရည်ရှိပြီး ဝန်ဆောင်မှုသက်တမ်းကို တိုးချဲ့ပေးပါသည်။

-- လုပ်ဆောင်ချက်မုဒ်- နှစ်ချက်သရုပ်ဆောင်ခြင်း (D) သာလျှင်၊ တစ်ခုတည်းသော သရုပ်ဆောင်မူကွဲမရှိပါ။ ချောမွေ့သောအမြန်နှုန်းထိန်းချုပ်မှုအတွက် ချိန်ညှိနိုင်သော အခိုးအငွေ့များပါရှိပါသည်။ လိုက်လျောညီထွေရှိသော အနေအထားသိရှိနိုင်မှု အပြင်အဆင်အတွက် သံလိုက်ခလုတ် တပ်ဆင်ခြင်း အပေါက်လေးခု။

-- Stroke Selection- 3 standard strokes- D(Short)/D1(Medium)/D2(Long)၊ အမျိုးမျိုးသော workpiece width အတွက် ပြင်ပအချင်း ကုပ်ခြင်းနှင့် အတွင်းအချင်း ဆုပ်ကိုင်ခြင်းတို့ဖြင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

-- Position Accuracy- လေးလံသော ဝန်အခြေအနေများအောက်တွင် တည်ငြိမ်သော ကုပ်တွယ်ခြင်း စွမ်းဆောင်ရည်ကို ထပ်ခါတလဲလဲ ပြုလုပ်ပါ။

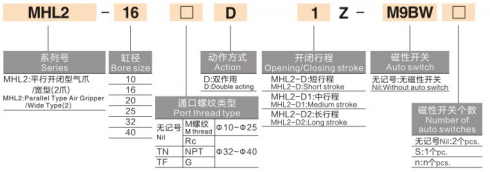

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

1. မော်ဒယ် ဥပမာ-MHL2-32D2-TF-M9BW

အပိုင်း	ကုတ်	ဖော်ပြချက်
1	MHL2	စီးရီး- ကျယ်ပြန့်သောအဖွင့်အပြိုင် pneumatic gripper
2	32	ပိုက်အရွယ်အစား- 10,16,20,25,32,40mm (အသေး၊ အလတ်စားနှင့် လေးလံသောဝန်ကို ဖုံးလွှမ်းသည်)
3	D/D1/D2	Stroke gradeD = Short strokeD1 = Medium strokeD2 = Long stroke
4	TN/TF	Port thread specificationTN = NPT thread; TF = G thread (ø32/40 အတွက် အထူး)ø10~25 ပုံသေ M မက်ထရစ်ချည်
5	-M9BW	သံလိုက်ခလုတ် မော်ဒယ်M9B(NPN) / M9N(PNP) / M9PW=1m ကေဘယ်လ်/L=3m/Z=5m
6	စိတ်ကြိုက်နောက်ဆက်	-X28- ချိန်ညှိနိုင်သော အပိတ်အကျယ်-X53- EPDM တံဆိပ်ခတ်ခြင်း-X79- အစားအသောက်အဆင့် ချောဆီနှင့် အခြားစိတ်ကြိုက်ရွေးချယ်စရာများ

2. စံအမိန့်အကိုးအကား

MHL2-40D2-TF-M9BL Bore 40၊ ရှည်လျားသောလေဖြတ်ခြင်း D2၊ G thread ပေါက်၊ တပ်ဆင်ထားသော သံလိုက်၊ M9B ခလုတ် 3 မီတာ ကြိုးဖြင့်။

Universal Core နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

ကန့်သတ်ချက် အကြောင်းအရာ	စံသတ်မှတ်ချက်
မေးရိုးဖွဲ့စည်းမှု	မေးရိုး ၂ ခု၊ မျဉ်းပြိုင်မျဉ်းအတိုင်း အဖွင့်နှင့် အပိတ်
လည်ပတ်မှုမုဒ်	Double Acting သာဖြစ်သည်။
လည်ပတ်မှုဖိအား	ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (အကြံပြုထားသည်- 0.5 MPa)
သက်သေဖိအား	1.0 MPa
ပတ်ဝန်းကျင် အပူချိန်	-10 ~ 60 ℃ (ပိုက်အတွင်းတွင် ရေခဲမထည့်ပါ)
အနေအထား တိကျမှုကို ပြန်လုပ်ပါ။	±0.1 မီလီမီတာ
Max Operating Frequency	bore & stroke တိုးသည်ø10D ≈ 60 cpm အဖြစ် လျော့ပါးသည်; ø40D2 ≈ 20 cpm
Air Port Thread	ø10~25- M5×0.8ø32~40- Rc1/8 (TN/TF/NPT ချန်လှပ်ထားနိုင်သည်)
ချောဆီ	ဆီကင်းသောလည်ပတ်မှု; အစားအစာအဆင့် / အပူချိန်မြင့်အဆီတောင်းဆိုမှုအပေါ်ရရှိနိုင်
Magnetic Switch Mount	အထိုင်လေးပေါက်၊ သံလိုက်ခလုတ် 1~2 ခုကို ပံ့ပိုးပါ။
တောင်တက်နည်းများ	ကိုယ်ထည်ထိပုတ်ပါ အပေါက်များ / ဘေးဘက် တပ်ဆင် / axial mount / ဖောက်-အပေါက်၊ ဘက်စုံ ဦးတည်ချက် လိုက်ဖက်မှု

Stroke & Clamping Force ရည်ညွှန်းဇယား (0.5MPa၊ Standard Clamping Point)

ဖောက် (မီလီမီတာ)	ကိုးကား Clamp Distance (mm)	Clamping Force (N)	မော်ဒယ်ကုဒ် D/D1/D2	တစ်ဖက်သတ်လေဖြတ်ခြင်း (မီလီမီတာ)	စုစုပေါင်းဖွင့်ချိန် (မီလီမီတာ)	အသားတင်အလေးချိန် (ဆ)
10	40	14	MHL2-10D/D1/D2	20/40/60	20/40/60	၂၈၀/၃၄၅/၄၂၅
16	40	45	MHL2-16D/D1/D2	၃၀/၆၀/၈၀	၃၀/၆၀/၈၀	၅၈၅/၇၉၅/၉၃၅
20	40	74	MHL2-20D/D1/D2	၄၀/၈၀/၁၀၀	၄၀/၈၀/၁၀၀	1025/1495/1690
25	40	131	MHL2-25D/D1/D2	၅၀/၁၀၀/၁၂၀	၅၀/၁၀၀/၁၂၀	၁၈၄၀/၁၈၅၀/၂၇၇၅
32	80	228	MHL2-32D/D1/D2	70/120/160	70/120/160	2905/3275/3820
40	80	396	MHL2-40D/D1/D2	100/160/200	100/160/200	၅၂၇၀/၆၈၃၀/၇၉၀၅

⚠️ မှတ်ချက်- ကိုးကားကုပ်အကွာအဝေး- ø10~25 အတွက် 40mm; ø32~40 အတွက် 80mm မေးရိုး တိုးလာသောအခါ ထိရောက်သော ကုပ်ဆွဲအား ကျဆင်းသွားသည်။ ဝန်စစ်ဆေးခြင်းတွင် ဘေးကင်းရေးအချက် ≥1.5 ကို သိမ်းဆည်းထားရပါမည်။

MHL2 အတွက် နှစ်သက်သော လျှောက်လွှာအခြေအနေများ

-- လေးလံသော ပိုက်များ၊ ပန်းကန်ပြားများနှင့် ပစ္စည်းဗန်းများကဲ့သို့သော ပြင်းထန်သော ကုပ်ကြိုးများနှင့် ကျယ်ပြန့်သော အဖွင့်လေဖြတ်မှု လိုအပ်သော လေးလံသော/ကြီးမားသော အလုပ်အပိုင်းအစများ

-- ကွေးညွှတ်နိုင်သော လမ်းကြောင်းပေါင်းစုံ တပ်ဆင်ခြင်း အပြင်အဆင်ဖြင့် ကွေးညွှတ်မှုမရှိဘဲ synchronous parallel လှုပ်ရှားမှုကို တောင်းဆိုသည့် application များ

-- ဖုန်မှုန့်များကျရောက်တတ်သော ကြမ်းတမ်းသောလုပ်ငန်းခွင်အခြေအနေများ (စက်ကိရိယာတင်ခြင်း၊ သတ္တုအစိတ်အပိုင်းကိုင်တွယ်ခြင်း)၊ ယုံကြည်စိတ်ချရသောဖုန်မှုန့်ခံနိုင်ရည်နှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်း လိုအပ်ခြင်း။

-- အပြင်ဘက်အချင်း ကုပ်ခြင်းနှင့် အတွင်းအချင်း ဆုပ်ကိုင်ခြင်း နှစ်ခုစလုံး လိုအပ်သော စနစ်များ၊ အပိုင်း အရွယ်အစား မျိုးစုံဖြင့် တွဲဖက်အသုံးပြုနိုင်သော စနစ်များ

သော့ရွေးချယ်မှုနှင့် လျှောက်လွှာလမ်းညွှန်ချက်များ

-- လောင်းရွေးချယ်ခြင်းမပြုမီ ဝန်အား ဦးစွာဆုံးဖြတ်ပါ- လိုအပ်သော ကုပ်ကြိုးအလေးချိန်၊ မေးရိုးအတိုအရှည်နှင့် ဘေးကင်းရေးအချက် ≥1.5 ကို အခြေခံ၍ လိုအပ်သော ကုပ်ကြိုးကို တွက်ချက်ပါ၊ ထို့နောက် သက်ဆိုင်ရာ ပေါက်အရွယ်အစားကို ကိုက်ညီပါ။

-- လုပ်ငန်းခွင်အကျယ်အတိုင်း လေဖြတ်ခြင်းကို ရွေးချယ်ပါ- ဦးစားပေး အစီအစဉ် D(အတို) → D1(လတ်) → D2(ရှည်)၊ မလိုအပ်ဘဲ အလွန်အကျွံ လေဖြတ်ခြင်းကို ရှောင်ကြဉ်ပါ။

-- တည်နေရာသိရှိခြင်း- မေးရိုးဖွင့်/အပိတ် တုံ့ပြန်ချက်အတွက် D-M9□ စီးရီး သံလိုက်ခလုတ်များ (NPN/PNP/non-contact) ကို တပ်ဆင်ပါ။ အထိုင်လေးပေါက်များသည် လိုက်လျောညီထွေရှိသော စီစဉ်မှုကို ခွင့်ပြုသည်။

-- Mounting & port configuration- ø10~25 M5×0.8 ကို လက်ခံသည်။ ø32~40 TN/TF/NPT thread ဖြင့် Rc1/8 ကို ရွေးပါ။ တပ်ဆင်မျက်နှာပြင်ပေါ်မူတည်၍ ထိထားသော / ဖြတ်၍ / ဘေးဘက် mount base ကိုရွေးချယ်ပါ။

-- ဖုန်မှုန့်ကာကွယ်ရေးနှင့် ထိန်းသိမ်းမှု- Standard ပေါင်းစပ်ဖုန်မှုန့်ခြစ်စက်။ လေးလံသောဖုန်မှုန့်ပတ်ဝန်းကျင်များအတွက် -X85/-X86 ဖုန်ဒဏ်ခံနိုင်သောစိတ်ကြိုက်ဗားရှင်းကိုထည့်ပါ။ ဝက်ဝံများနှင့် အလုံပိတ်ကွင်းများကို ပုံမှန်သန့်ရှင်းပေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH MHL2 rack & pinion wide-stroke parallel pneumatic gripper သည် လေဖြတ်ခြင်းရွေးချယ်စရာသုံးမျိုးဖြင့် လေးလံသောကုပ်တွယ်မှုကို ပေးဆောင်သည်၊ တပ်ဆင်ထားသော ဖုန်မှုန့်ဒဏ်ခံဖွဲ့စည်းပုံနှင့် လမ်းကြောင်းပေါင်းစုံကို တပ်ဆင်ပေးသည်၊ အပြင်ဘက်နှင့် အတွင်းချင်း ဆုပ်ကိုင်ထားနိုင်သော၊ စက်ကိရိယာတင်ခြင်း၊ ပန်းကန်နှင့် ဗန်းကိုင်တွယ်ခြင်းနှင့် ထုပ်ပိုးခြင်း အလိုအလျောက်လုပ်ဆောင်ခြင်းအတွက် သင့်လျော်သော ပစ္စည်းကိရိယာများ။
