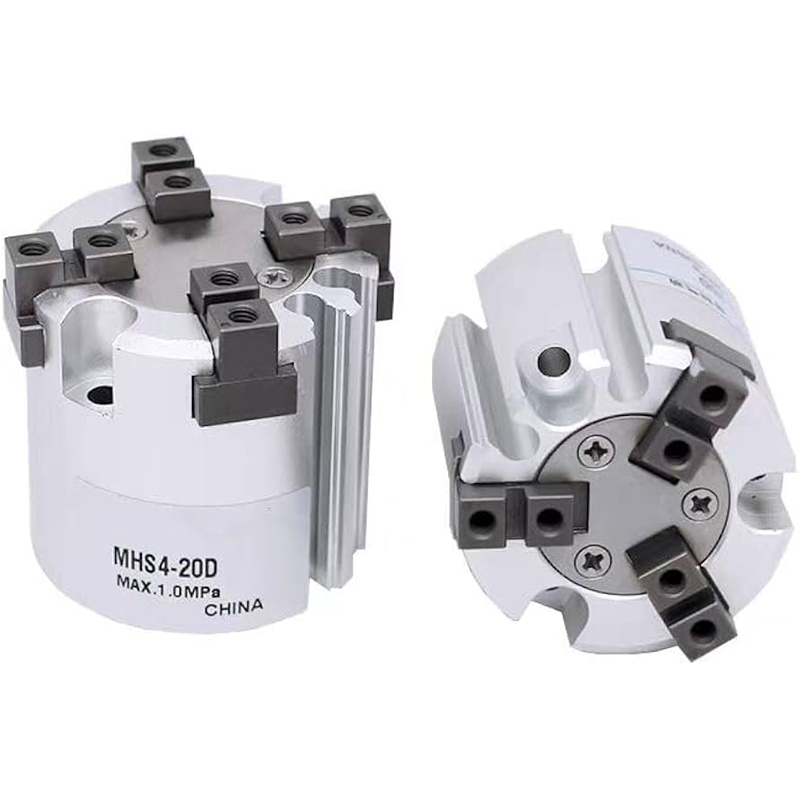

MHS3/MHS4 Series Concentric Pneumatic Gripper (Wedge Cam Hollow Centering Chuck)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

စီးရီးအနှစ်ချုပ်

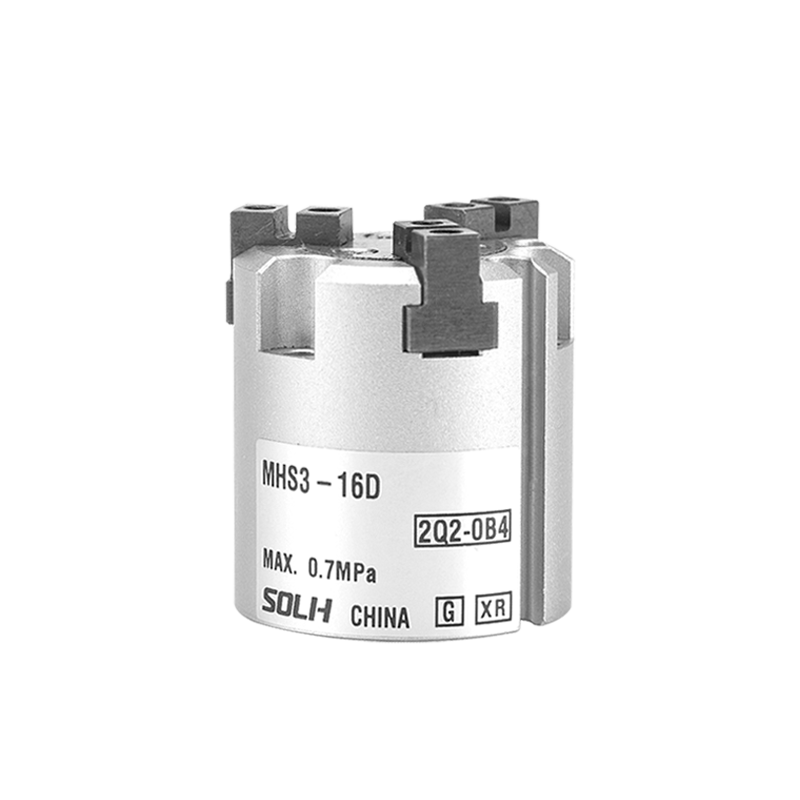

     -- MHS3- သပ်ကင်မရာဖြင့် မောင်းနှင်သော 3-မေးရိုးဗဟိုပြု အပြိုင် ဂရစ်ပတာ။ အလွန်မြင့်မားသော coaxiality နှင့်အတူ shafts, discs နှင့် စက်ဝိုင်း workpieces များအတွက်ဒီဇိုင်းပြုလုပ်ထားသည်။

     -- MHS4- စတုရန်းပုံ၊ စတုဂံနှင့် ပုံမမှန်သော အစိတ်အပိုင်းများအတွက် 4-မေးရိုး orthogonal parallel gripper၊ ကွေ့ကောက်ခြင်းနှင့် တိမ်းစောင်းခြင်းကို ကာကွယ်ရန် တည်ငြိမ်သော ကုပ်ကွက်များ။

     -- Drive မုဒ်- စံအဖြစ် နှစ်ချက်သရုပ်ဆောင်ခြင်း (D)။ single acting normally closed/ normally open optional.

     -- ဖွဲ့စည်းတည်ဆောက်ပုံ- သပ် cam ဂီယာ၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ ထွင်းဖောက်ထားသော အလယ်အခေါင်းပေါက်၊ တောင့်တင်းသော ခံနိုင်ရည်ရှိသော ဆောက်လုပ်ရေး၊ ဆီမပါသော လည်ပတ်မှု။

     -- Position Accuracy- နေရာချထားမှု တိကျမှု ±0.01mm၊ ထပ်တလဲလဲ offset မပါဘဲ ဗဟိုနေရာချထားခြင်း။

အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

  1. Wedge cam သည် တိကျသောအတ္တကို ဗဟိုပြုခြင်း။

     -- မေးရိုးအားလုံးသည် တပြိုင်နက်တည်း အဖွင့်နှင့်အပိတ် တူညီသော အလယ်ဗဟိုအချက်ကို မျှဝေခြင်း၊ စက်ဝိုင်းအစိတ်အပိုင်းများသည် eccentricity မရှိဘဲ အလိုအလျောက် ဗဟိုချုပ်ကိုင်ခြင်းကို နားလည်သဘောပေါက်သည်။

  2. ဗဟိုအပေါက်ဖောက်

     -- လေပြွန်၊ ဖိုက်ဘာအော်ပထစ် သို့မဟုတ် လျှပ်ကူးတံများ၏ လမ်းကြောင်းကို ခွင့်ပြုသည်။ sleeve workpieces များ၊ shaft အစိတ်အပိုင်းများနှင့် through-type blanking process များအတွက် သင့်လျော်ပါသည်။

  3. ကျစ်ကျစ်လစ်လစ် ပေါ့ပါးသော ကိုယ်ထည်

     -- သေးငယ်သော အရပ်အမြင့်၊ စက်ရုပ် end effector တွင် သိပ်သည်းစွာ တပ်ဆင်မှု အပြင်အဆင်အတွက် အကောင်းဆုံး။

  4. ဘေးတိုက်တွန်းအားမှ ပြင်းထန်သော ခုခံမှု

     -- စာနယ်ဇင်း-တပ်ဆင်မှု၊ ပလပ်ထိုးလည်ပတ်မှုများနှင့် ပြင်ပဝန်အားဖြင့် တင်ဆောင်သည့် စက်ကိရိယာများအတွက် ပြီးပြည့်စုံသည်။

  5. အရွယ်အစားအားလုံးအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်

     -- အပြည့်အဝအဖွင့်/အပိတ် အခြေအနေကို သိရှိနိုင်ရန် M9B/M9BW စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

  6. ပြီးပြည့်စုံသော ဖေးအပိုင်းအခြား- φ16/20/25/32/40/50/63/80/100/125mm

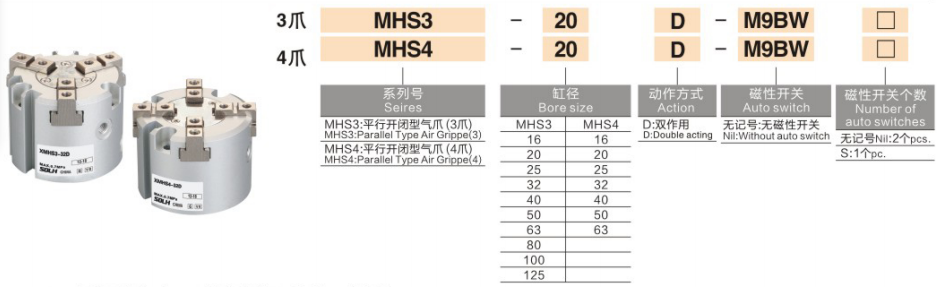

Model Naming Rule ကို ပြီးအောင်လုပ်ပါ။

  1. မော်ဒယ် နမူနာ- MHS3-32D-M9BW

  2. စံအမိန့်အကိုးအကား နမူနာများ

     -- MHS3-25D- မေးရိုး ၃ ခု၊ φ25၊ သံလိုက်ခလုတ်မပါဘဲ နှစ်ဆလုပ်ဆောင်ခြင်း

     -- MHS4-40D-2M9B- မေးရိုး 4-မေး၊ φ40၊ နှစ်ချက်သရုပ်ဆောင်၊ M9B သံလိုက်ခလုတ်နှစ်ခု တပ်ဆင်ထားသည်။

ယေဘူယျစံပိုင်းဆိုင်ရာသတ်မှတ်ချက်များ (စမ်းသပ်မှုဖိအား- 0.5MPa)

  1. အသုံးများသော ကန့်သတ်ချက်များ

     -- Operating Pressure Range: 0.15 ~ 0.6 MPa

     -- ပတ်ဝန်းကျင် အပူချိန် : -10 ~ 60 ℃ (လေပိုက်အတွင်းတွင် ရေခဲမထည့်ပါ)

     -- Max Operating Frequency: တစ်မိနစ်လျှင် 120 cycles

     -- ထပ်တလဲလဲ နေရာချထားခြင်း တိကျမှု- ±0.01 မီလီမီတာ

     -- ချောဆီ- ဆီမပါသော ဒီဇိုင်း၊ သန့်ရှင်းသော ထုတ်လုပ်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။

  2. Clamping Force & Single Side Stroke Table

ရွေးချယ်မှု နှိုင်းယှဉ်မှု- MHS3 VS MHS4

Mounting Methods နှင့် ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

  1. Mounting ရွေးစရာများ

     -- စက်ရုပ် EOAT တပ်ဆင်ခြင်းအတွက် universal ဖြစ်သော မျက်နှာဝက်ဝက်အူများ + ဘေးထွက်နေရာချထားသော ပင်နံပါတ်များဖြင့် ပြုပြင်ထားသည်။

     -- Central through bore သည် ejector pin ejection ကို ဖွင့်ပေးသည် ။ အတွင်းပိုင်း ချဲ့ထွင်ခြင်းနှင့် ပြင်ပကုပ်ခြင်း နှစ်ခုလုံးကို ပံ့ပိုးပေးသည်။

  2. ရိုးရိုးစက်မှုလုပ်ငန်းသုံးများ

     -- စက်ကိရိယာ တန်ဆာပလာများ တင်ခြင်းနှင့် ချွတ်ခြင်း- ဆုပ်ကိုင်ထားသော ရိုးတံနှင့် ဒစ်စကွက်များ

     -- 3C အီလက်ထရွန်းနစ်- စက်ဝိုင်းစက်များ၊ စတုရန်းချစ်ပ်များ၊ ဟာ့ဒ်ဝဲအသေးစား ကိုင်တွယ်ခြင်း။

     -- ထုပ်ပိုးမှုလုပ်ငန်း- ပုလင်းကိုယ်ထည်၊ tubular နှင့် cylindrical ပစ္စည်းနေရာချထားခြင်း။

     -- စည်းဝေးပွဲနှင့် စာနယ်ဇင်း-အံဝင်ခွင်ကျ လုပ်ငန်းစဉ်များ- Bearing pressing၊ shaft sleeve ထည့်သွင်းမှု၊ စုစည်းမှု

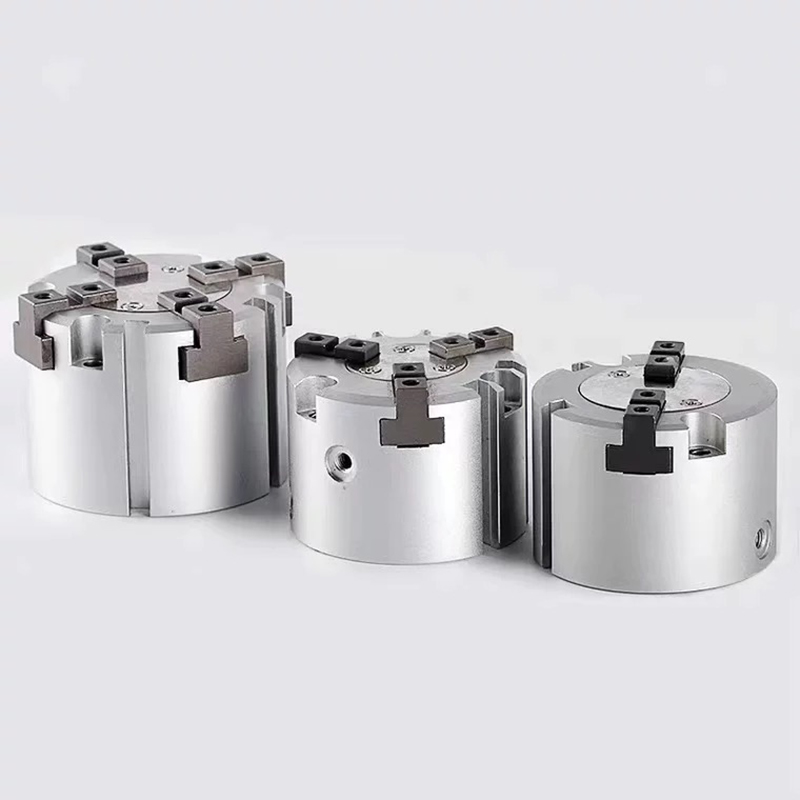

MHS မိသားစု ထုတ်ကုန် အမျိုးအစား အပြည့်အစုံ

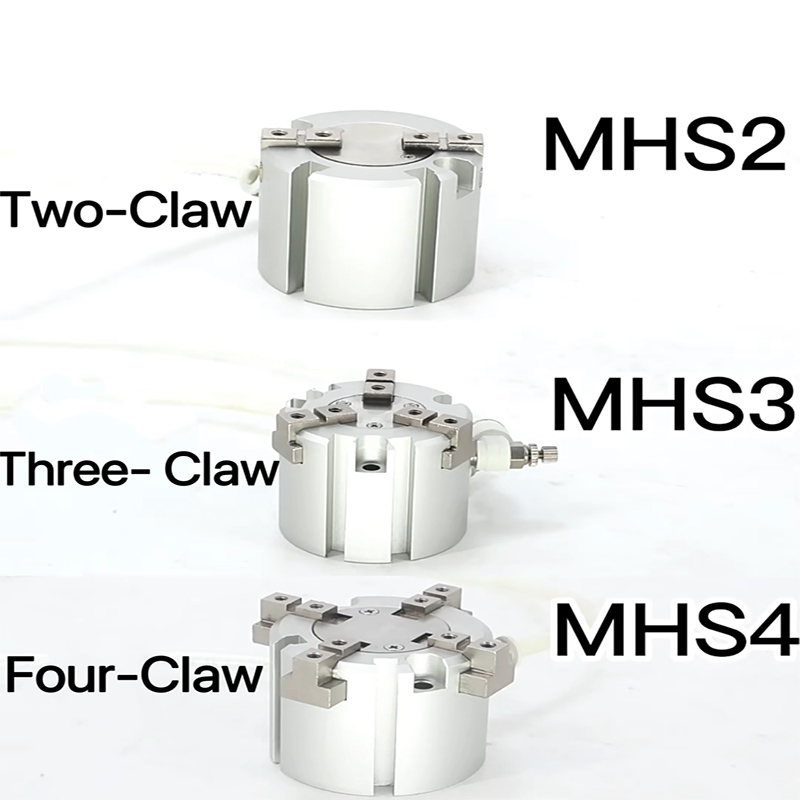

     -- MHS2- အပြိုင်မေးရိုး 2 ခု — ပြားချပ်ချပ်များနှင့် အသွားအလာလုပ်ကွက်များအတွက်

     -- MHS3- အလယ်ဗဟိုမေးရိုး ၃ ခု — စက်ဝိုင်းအစိတ်အပိုင်းအားလုံးအတွက် ဦးစားပေးဖြေရှင်းချက်

     -- MHS4- ထောင့်ဖြတ်မေးရိုး ၄ ခု — စတုရန်းနှင့် စတုဂံအစိတ်အပိုင်းများအတွက် ဦးစားပေးဖြေရှင်းချက်

     -- MHSJ3- ဖုန်ထူသော အလုပ်ရုံပတ်ဝန်းကျင်အတွက် ဖုန်မှုန့်အဖုံး တပ်ဆင်ထားသည်။

     -- MHSH3- ဖောက်ထွင်းဖောက်ထွင်းခံရသည့် အပေါက်ကို တိုးချဲ့ထားသည် — စဉ်ဆက်မပြတ် အမျိုးအစား စီမံဆောင်ရွက်မှုအတွက် ရည်ရွယ်သည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်
