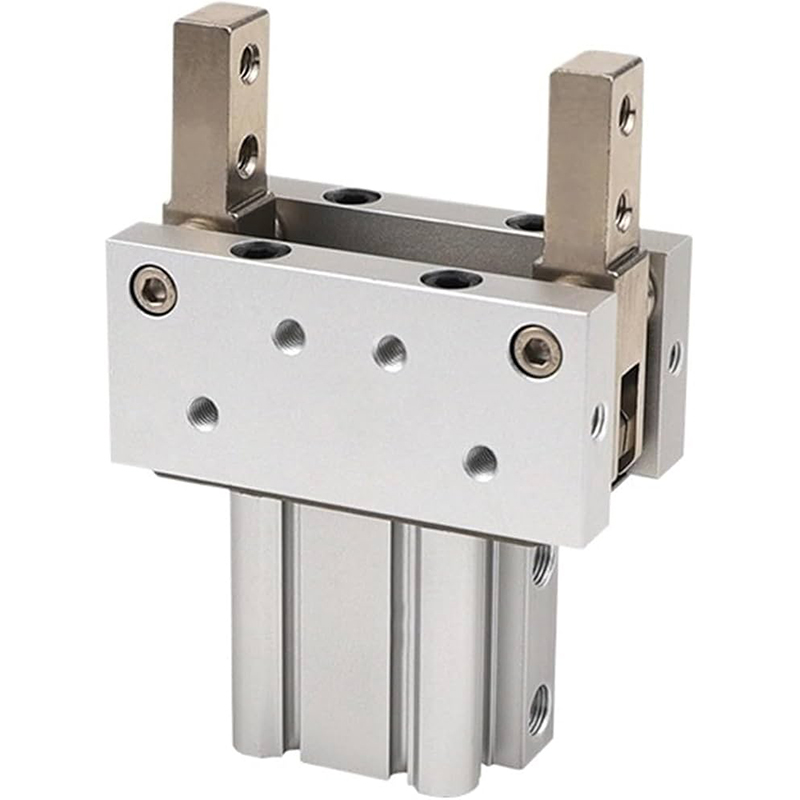

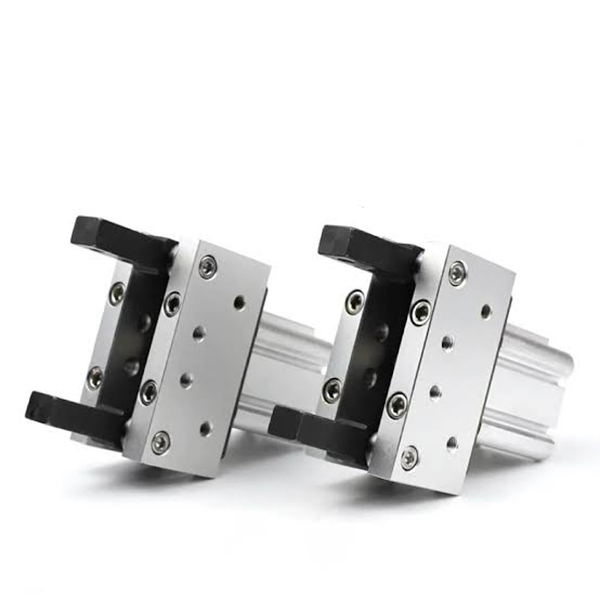

MHT2 စီးရီးတွဲဖက် အကြီးစား Self-Locking Pneumatic Gripper

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MHT2 စီးရီးသည် toggle-joint driven 2-taw pivot angular gripper ဖြစ်သည်။ ထူးထူးခြားခြား အင်္ဂါရပ်များ တွင် မိမိဘာသာ လော့ခ်ချသည့် ယန္တရား၊ ပါဝါပိတ် ကိုင်ဆောင်နိုင်မှု၊ အလွန်မြင့်မားသော ကုပ်ဆွဲအားနှင့် လေးဖက်စပ် အာရုံခံ တပ်ဆင်မှု အပေါက်များ ပါဝင်ပါသည်။

     လေးလံသော workpiece clamping၊ သယ်ယူပို့ဆောင်ရေးနှင့် နေရာချထားခြင်းအတွက် တင်းကျပ်သော ကျဆင်းမှုဘေးကင်းရေးလိုအပ်ချက်များနှင့်အတူ အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသည်။ အန္တရာယ်များသော အလိုအလျောက် ဘူတာများအတွက် ဦးစားပေး လေးလံသော ဝန်ချုပ်စက်။

ပင်မဖွဲ့စည်းပုံနှင့် ဒီဇိုင်းအင်္ဂါရပ်များ

     -- အလုပ်အခြေခံမူ- ဆလင်ဒါတွန်းဆွဲ-တွန်း-ဆွဲ-လင့်ခ်အတင်း-အသံချဲ့စက် ယန္တရားနှင့်ပေါင်းစပ်။ မေးရိုးပိတ်သောအခါ၊ ခလုတ်သည် dead-point လော့ခ်ချသည့်အနေအထားသို့ရောက်ရှိသွားပါသည်။ Clamping force ကို 3 ~ 5 ကြိမ် ချဲ့ထားပြီး၊ ယုံကြည်စိတ်ချရသော လုံခြုံစိတ်ချရသော self-locking အတွက် လေဖိအားကျခြင်း / လေဖြတ်ခြင်းအပေါ်တွင် ≥80% clamping force ကို စဉ်ဆက်မပြတ် ထိန်းသိမ်းထားနိုင်သည်။

     -- ကိုယ်ထည်တည်ဆောက်မှု- သံလိုက်လက်စွပ်ပါရှိသော စတုရန်းမာကျောသော anodized အလူမီနီယံအိမ်ရာ။ တပ်ဆင်ခြင်း grooves လေးခု (အပေါ်/အောက်ခြေ/ဘယ်/ညာ) သည် အာရုံခံကိရိယာအပြင်အဆင်အတွက် dead angles မပါဘဲ M9B/A93 စီးရီးသံလိုက်ခလုတ်များကို တိုက်ရိုက်တပ်ဆင်ခွင့်ပြုသည်။

     -- လည်ပတ်မှုအမျိုးအစား- နှစ်ချက်သရုပ်ဆောင်ခြင်း (D စံဗားရှင်း / DZ ပေါ့ပါးသောဗားရှင်းကို အပ်ဒိတ်လုပ်ထားသည်)။ အပိတ်အနေအထားတွင်မေးရိုးသော့ခတ်; ဆလင်ဒါတွန်းအားသည် အဖွင့်လုပ်ဆောင်ချက်အတွက် မေးရိုးကို ပြန်လည်သတ်မှတ်သည်။

     -- ပစ္စည်း သတ်မှတ်ချက်- ဓာတ်တိုးမှု ပြင်းထန်သော အလူမီနီယံ ဆလင်ဒါ၊ ခိုင်ခံ့မြင့်မားသော အလွိုင်းစတီးမေးရိုး၊ ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိသော ချိတ်ဆက်မှု တပ်ဆင်မှု။ မြင့်မားသော ကြံ့ခိုင်မှု၊ တာရှည်ခံမှု နှင့် ပြုပြင်ထိန်းသိမ်းမှု-ဆီ-အခမဲ့ လည်ပတ်မှု။

     -- Flexible Mounting- များစွာသောထိပုတ်ပါတပ်ဆင်ခြင်းအပေါက်များသည် axial၊ longitudinal နှင့် horizontal installation ကို ပံ့ပိုးပေးသည်၊၊ compact confined equipment layout အတွက်သင့်လျော်သည်။

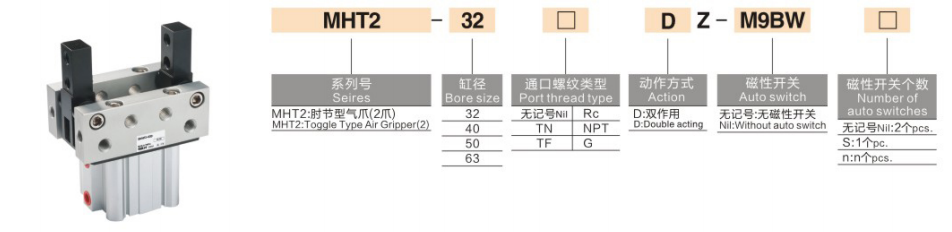

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

 1. မော်ဒယ် ဥပမာ-MHT2-50DZ-M9BW

  2. စံအမိန့်အကိုးအကား နမူနာများ

     -- MHT2-32D：Bore 32၊ ခလုတ်မပါသော နှစ်ထပ်သရုပ်ဆောင်စံ အခြေခံမော်ဒယ်

     -- MHT2-63DZ-M9B：Bore 63၊ မွမ်းမံထားသော ပေါ့ပါးသော DZ အမျိုးအစား၊ M9B သံလိုက်ခလုတ်ဖြင့် တပ်ဆင်ထားသော လေးဘက်အာရုံခံအပေါက်များ

Universal Core Technical Specifications (0.5MPa Supply Pressure)

Core Competitive အားသာချက်များ

  1. အားကောင်းသော self-locking ကျဆင်းမှုဆန့်ကျင်စွမ်းဆောင်ရည်

     -- dead-point locking ဒီဇိုင်းသည် လေထောက်ပံ့မှုဖြတ်တောက်ခြင်း သို့မဟုတ် ဖိအားဆုံးရှုံးမှုပြီးနောက် ≥80% ကုပ်တွယ်မှုအား ဆက်လက်ထိန်းသိမ်းထားသည်။ အန္တရာယ်ကင်းသော အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများအတွက် အလုပ်ခွင်ပြုတ်ကျမှုအန္တရာယ်ကို ထိရောက်စွာ ဖယ်ရှားပါ။

  2. လေးလံသောအလုပ်များအတွက် အလွန်မြင့်မားသော ကုပ်ဆွဲအား

     -- Max torque သည် φ63 မော်ဒယ်အတွက် 106N·m သို့ရောက်ရှိပြီး၊ 5~50kg လေးလံသော workpieces များကို ဆုပ်ကိုင်ထားနိုင်သော၊ ညီမျှသော bore size ရှိသော parallel grippers များထက် များစွာကျော်လွန်ပါသည်။

  3. 360° ပြောင်းလွယ်ပြင်လွယ် အာရုံခံကိရိယာ အပြင်အဆင်

     -- ပင်မကိုယ်ထည်တွင် ပေါင်းစပ်လမ်းညွှန်ရထားလမ်း မရှိပါ။ ကျဉ်းမြောင်းသော တပ်ဆင်အပေါက်များအတွက် ပြီးပြည့်စုံသော လမ်းကြောင်းအားလုံးကို ထောက်လှမ်းသိရှိနိုင်ရန် မျက်နှာပြင်လေးခုပေါ်တွင် သံလိုက်ခလုတ်များကို တပ်ဆင်နိုင်သည်။

  4. မြင့်မားသောတင်းကျပ်မှုနှင့်ဝန်ဆောင်မှုသက်တမ်းတိုးချဲ့

     -- အလွိုင်းစတီးမေးရိုးများနှင့် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော ချိတ်ဆက်မှုများသည် ကြိမ်နှုန်းမြင့်မားသော လေးလံသောဝန်ကို စဉ်ဆက်မပြတ်လုပ်ဆောင်ရန်အတွက် လိုက်လျောညီထွေရှိသော တည်ငြိမ်သောစက်ဝန်း 5 သန်းကျော်ကို ပံ့ပိုးပေးပါသည်။

တပ်ဆင်ခြင်းရွေးချယ်မှုများနှင့် ပုံမှန်အပလီကေးရှင်းအခြေအနေများ

  1. တပ်ဆင်ခြင်းပုံစံများ

     -- Axial တပ်ဆင်ခြင်း- စည်းဝေးလိုင်းပစ္စည်းလွှဲပြောင်းမှုအတွက် အလျားလိုက် တွန်းခြင်းနှင့် ဆွဲခြင်း။

     -- အလျားလိုက် ဒေါင်လိုက် တပ်ဆင်ခြင်း- ဝန်တင်/ချခြင်း စခန်းများ အတက်အဆင်း

     -- အနောက်ဘက်ခြမ်း တပ်ဆင်ခြင်း- နေရာအကန့်အသတ်ရှိသော ဘူတာရုံများအတွက် ဘေးဘောင်ခတ်ခြင်း။

  2. ရိုးရိုးစက်မှုလုပ်ငန်း အသုံးချမှုများ

     -- မော်တော်ယာဥ်အစိတ်အပိုင်းများ- အင်ဂျင်အိုးများ၊ ဂီယာအုံအဖုံးများ၊ ဘီးဗဟိုများ

     -- စက်ကိရိယာအလိုအလျောက်စနစ်- လေးလံသောပုံသွင်းခြင်း၊ အစိတ်အပိုင်းအတုများနှင့် မှိုကိုင်တွယ်ခြင်း။

     -- ကုန်စည်ပို့ဆောင်ခြင်း- သတ္တုပြားများ၊ သေတ္တာများနှင့် စည်ပိုင်းပစ္စည်းများ သယ်ယူပို့ဆောင်ခြင်း။

     -- ဘေးကင်းရေး တည်နေရာပြ စခန်းများ- အပေါ်စီးမှ ပြုတ်ကျသည့် စခန်းများ၊ နှိပ်ကိရိယာများအတွက် ဘေးကင်းရေး ကုပ်ကိရိယာများ

ရွေးချယ်မှု နှိုင်းယှဉ်ချက်- MHT2 Toggle Gripper VS MHZL2 VS MHL2

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

  1. workpiece ထုထည်အပေါ်အခြေခံ၍ ဖောက်သည်ရွေးချယ်မှု

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg။ အနည်းဆုံး 30% ဝန်ဘေးကင်းရေးအနားသတ်ကို သိမ်းဆည်းပါ။

  2. Swing angle အတည်ပြုခြင်း။

     -- အများဆုံးဖွင့်ထောင့်- မထသ၂-၃၂ မှ ၂၈° အထိ၊ မထသ ၂-၆၃ မှ ၂၃° ကန့်သတ်ထားသည်။ ပစ်မှတ် workpiece dimension အတွက် လုံလောက်သော ရှင်းလင်းမှုကို အတည်ပြုပါ။

  3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- အနေအထား တုံ့ပြန်ချက် လိုအပ်ချက်- လေးဘက်ခြမ်း အာရုံခံကိရိယာ တပ်ဆင်မှုအတွက် DZ ပေါ့ပါးသော ဗားရှင်း + M9B သံလိုက်ခလုတ်ကို ရွေးပါ

     -- မြင့်မားသော ဘေးကင်းရေး အပေါ်ပိုင်း ကိုင်တွယ်ခြင်း- ၎င်း၏ ထူးခြားသော ပါဝါပိတ် ကိုယ်တိုင် လော့ခ်ချခြင်း အင်္ဂါရပ်အတွက် MHT2 ကို ဦးစားပေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MHT2 သည် အချိတ်အဆက်မိမိ သော့ခတ်ထားသော pneumatic gripper သည် dead-point linkage force amplification structure ကို လက်ခံသည်၊ power-off anti-drop clamping စွမ်းရည်၊ လေးဘက်သံလိုက်ခလုတ်တပ်ဆင်ခြင်းနှင့် မြင့်မားသောအလွိုင်းတောင့်တင်းမှုရှိသော D/DZ မျိုးကွဲများတွင် ရရှိနိုင်သော၊ မော်တော်ယာဥ်အစိတ်အပိုင်းများ၊ သတ္တုများပုံသွင်းခြင်းနှင့် ကိရိယာတန်ဆာပလာများ/ လေးလံခြင်းလုပ်ငန်းအတွက် စံပြအကြီးစား လုံခြုံရေး လက်ကိုင်ပရို။
