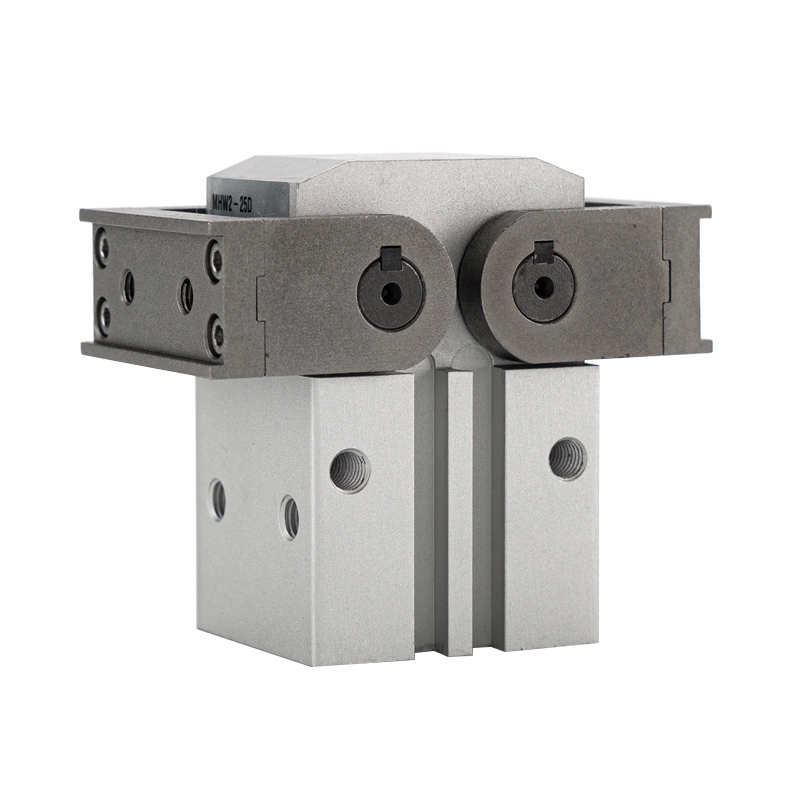

MHW2 စီးရီး 180° Rack & Pinion Swing Pneumatic Gripper

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MHW2 စီးရီးသည် စုစုပေါင်း 180° အဖွင့်ထောင့်ဖြင့် rack & pinion မောင်းနှင်ထားသော 2-မေးရိုးလွှဲဂရစ်ပတာဖြစ်သည်။ Core အားသာချက်များ- တိကျသောဂီယာထပ်တူကျသည့်လှုပ်ရှားမှု၊ အလွန်ကျယ်ပြန့်သော 180° လွှဲထောင့်၊ နေရာလွတ်ချွေတာမှုပုံစံ၊ လေးဖက်ခြမ်းအာရုံခံကိရိယာတပ်ဆင်ခြင်းအပေါက်များနှင့် ဖုန်ဒဏ်ခံနိုင်သော တာရှည်ခံတည်ဆောက်မှု။ workpiece flipping၊ loading/unloading၊ large-size part grip and confined-space stations များအတွက် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံအသုံးပြုကြပြီး ထောင့်ကျယ်သော swing gripper အသုံးချပရိုဂရမ်များအတွက် ပင်မရွေးချယ်မှုဖြစ်လာသည်။

ပင်မဖွဲ့စည်းပုံနှင့် ဒီဇိုင်းအင်္ဂါရပ်များ

     -- လုပ်ငန်းအခြေခံမူ- ဆလင်ဒါသည် ချိန်ကိုက်လှည့်ခြင်းအတွက် pinion ကိုမောင်းနှင်ရန် rack တွန်းသည်၊ မေးရိုးနှစ်ခုသည် အချိုးညီစွာ လွှဲနေသည်။ Gear Meshing သည် အလွန်ကောင်းမွန်သော ထပ်တူကျစေသော၊ တူညီသော ကုဒ်ဆွဲအားကို နှိမ့်ချမှုမှ ကင်းဝေးစေပါသည်။

     -- Swing လက္ခဏာ- မေးရိုးတစ်ခုစီသည် 90° အထိလှည့်နိုင်ပြီး စုစုပေါင်းနှစ်ဖက်ဖွင့် 180°။ အပြည့်ဖွင့်ထားသော မေးရိုးများသည် ဆလင်ဒါကိုယ်ထည်နှင့် ထောင့်ညီစွာ ရပ်တည်လျက်၊ အနိမ့်ဆုံး ပုံထွက်နေရာကို ရယူထားကာ စက်ပိုင်းဆိုင်ရာ ရှောင်ရှားရန် လိုအပ်သော ပစ္စည်းကိုင်တွယ်မှုအတွက် အကောင်းဆုံးဖြစ်သည်။

     -- ကိုယ်ထည်အပြင်အဆင်- သံလိုက်လက်စွပ်ပါရှိသော လေးထောင့်ပုံစံ မာကျောသော anodized အလူမီနီယံအိမ်ရာ။ လေးဖက်ခြမ်း (အပေါ်/အောက်ခြေ/ဘယ်/ညာ) အာရုံခံကိရိယာ grooves များသည် M9B/A93 သံလိုက်ခလုတ်များ၊ ကန့်သတ်မထားဘဲ အာရုံခံစနစ်ထည့်သွင်းမှုကို ပံ့ပိုးပေးပါသည်။

     -- ပစ္စည်းနှင့် ကာကွယ်မှု- ခဲဓာတ်တိုးဆလင်ဒါ၊ ခိုင်ခံ့မြင့်မားသော အလွိုင်းစတီးမေးရိုးများနှင့် ဖုန်မှုန့်ဒဏ်ခံ အလုံပိတ်ဖွဲ့စည်းပုံ။ ကျဉ်းမြောင်းသောရှင်းလင်းမှုသည် နိုင်ငံခြားမှအရာများဝင်ရောက်မှုမှကာကွယ်ပေးသည်၊ ဖုန်ထူသောအလုပ်ရုံအခြေအနေအောက်တွင်တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့်ဝန်ဆောင်မှုသက်တမ်းတိုးစေသည်။

     -- လုပ်ဆောင်ချက်မုဒ်- နှစ်ချက်သရုပ်ဆောင်ခြင်း (D)။ မေးရိုးအဖွင့်နှင့်အပိတ်ကို သိရှိရန် နှစ်လမ်းညွန်ဆလင်ဒါတွန်းမှုသည် ရှေ့/နောက်ဂီယာလည်ပတ်မှုကို မောင်းနှင်စေသည်။

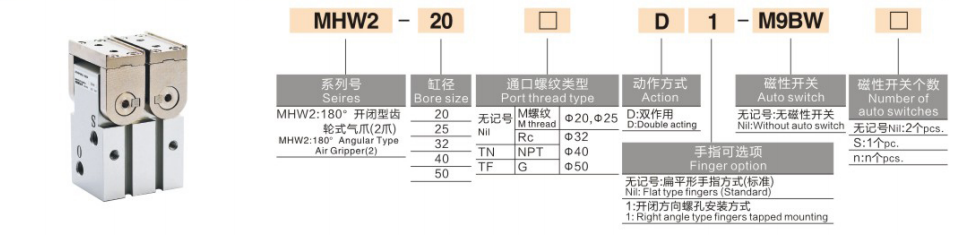

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

 1. မော်ဒယ် ဥပမာ-MHW2-32D-M9BW

  2. စံအမိန့်အကိုးအကား နမူနာများ

     -- MHW2-25D：Bore 25၊ သံလိုက်ခလုတ်မပါဘဲ နှစ်ဆသရုပ်ဆောင်သော အခြေခံမော်ဒယ်

     -- MHW2-40D-M9B：Bore 40၊ M9B သံလိုက်ခလုတ်ပါရှိသော နှစ်ထပ်လုပ်ဆောင်မှု

Universal Core Technical Specifications (0.5MPa Supply Pressure)

Core Competitive အားသာချက်များ

  1. 180° အလွန်ကျယ်ပြန့်သော လွှဲထောင့်နှင့် အလွန်ကောင်းမွန်သော အာကာသအသုံးချမှု

     -- မေးရိုးများသည် အဖွင့်အပြည့်တွင် ခန္ဓာကိုယ်နှင့် ဒေါင်လိုက်ရပ်တည်နိုင်ပြီး၊ ဆလင်ဒါပုံသွင်းထားသောနေရာကိုသာ သိမ်းပိုက်ထားကာ၊ ကျဉ်းမြောင်းသောဘူတာရုံများနှင့် workpiece ကို ရှောင်ရှားရန်နှင့် လှန်လှောရန် လိုအပ်သည့် လုပ်ငန်းစဉ်များအတွက် သင့်လျော်သည်။

  2. မြင့်မားသောတိကျသောဂီယာ synchronous ဂီယာ

     -- Rack & pinion meshing drive၊ synchronous error ≤0.1°၊ balanced symmetrical clamping သည် တစ်ဖက်သတ်တွန်းအားကြောင့် ဖြစ်သော workpiece ချော်ခြင်းကို ထိထိရောက်ရောက် ကာကွယ်ပေးပါသည်။

  3. 360° ပြောင်းလွယ်ပြင်လွယ် အာရုံခံကိရိယာ အပြင်အဆင်

     -- တပ်ဆင်ခြင်း လမ်းကြောင်းအတွက် အဆင်ပြေသော တပ်ဆင်မှုနှင့် ညွှန်ကြားမှုတို့ကို ရရှိစေရန်အတွက် သံလိုက်ခလုတ်များကို ကိုယ်ထည်မျက်နှာပြင်လေးခုတွင် တပ်ဆင်နိုင်သည်။

  4. ကြမ်းတမ်းသောပတ်ဝန်းကျင်အတွက်ဖုန်ဒဏ်ခံဖွဲ့စည်းပုံ

     -- အကောင်းမွန်ဆုံး တံဆိပ်ခတ်ခြင်း နှင့် အတွင်းပိုင်း ကွာဟမှု သေးငယ်သော ဖုန်မှုန့်များ ဝင်ရောက်ခြင်း ပိတ်ဆို့ခြင်း၊ စက်ပိုင်းဆိုင်ရာဝန်ဆောင်မှုသက်တမ်း ≥5 သန်းသံသရာ၊ ရေရှည်မြင့်မားသောစက်ဝန်းအလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများအတွက်တည်ငြိမ်သည်။

 တပ်ဆင်ခြင်းပုံစံများနှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အသုံးချမှုများ

  1. Mounting ရွေးစရာများ

     -- Axial horizontal mounting- စည်းဝေးပွဲလိုင်းတင်ခြင်းနှင့် ဖြုတ်ခြင်းအတွက် အလျားလိုက် ကုပ်ခြင်း

     -- အလျားလိုက် ဒေါင်လိုက် တပ်ဆင်ခြင်း- workpiece လှန်လိုက်သည့် ဘူတာများအတွက် ဒေါင်လိုက် ရုတ်သိမ်းခြင်း။

     -- ဘေးဘက်ခြမ်း တပ်ဆင်ခြင်း- ကျဉ်းမြောင်းသော စက်ကိရိယာနေရာအတွက် ဘေးထွက် ကုပ်ခြင်း။

  2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- အီလက်ထရွန်းနစ်နှင့် အိမ်သုံးပစ္စည်း- အိုးအိမ်များ၊ အကန့်များနှင့် အရွယ်အစားကြီးမားသော အစိတ်အပိုင်းများကို ဆုပ်ကိုင်ကာ လှန်လိုက်ခြင်း

     -- မော်တော်ယာဥ်အစိတ်အပိုင်းများ- မီးအိမ်များ၊ အတွင်းပိုင်းဖြတ်တောက်မှုများနှင့် အသေးစားသွန်းလုပ်ခြင်းများကို သယ်ယူပို့ဆောင်ခြင်း။

     -- ထောက်ပံ့ပို့ဆောင်ရေးနှင့် ထုပ်ပိုးမှု- သေတ္တာများ၊ အကွက်များနှင့် စည်ပိုင်းပစ္စည်းများကို ကိုင်တွယ်ခြင်း။

     -- စက်နှင့် ထိုးသွင်းပုံသွင်းမှု အလိုအလျောက်လုပ်ဆောင်ခြင်း- စက်ကိရိယာများနှင့် ပုံသွင်းစက်များမှ ကြီးမားသော အလုပ်အပိုင်းအစများကို ရွေးချယ်ခြင်း

ရွေးချယ်မှု နှိုင်းယှဉ်ချက်- MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

  1. workpiece ထုထည်အပေါ်အခြေခံ၍ ဖောက်သည်ရွေးချယ်မှု

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg။ ≥30% ဝန်ဘေးကင်းရေးအနားသတ်ကို သိမ်းဆည်းပါ။

  2. Swing angle အတည်ပြုခြင်း။

     -- ပုံမှန်မေးရိုးလွှဲထောင့် 90°၊ စုစုပေါင်းအဖွင့် 180°။ workpiece dimension နှင့် ရှောင်ရှားခရီးသွားလာရန် လုံလောက်သောရှင်းလင်းမှုကို အတည်ပြုပါ။

  3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- တည်နေရာ အချက်ပြ တုံ့ပြန်ချက်- တပ်ဆင်မှု လမ်းကြောင်း မခွဲခြားဘဲ ပြောင်းလွယ်ပြင်လွယ်ရှိသော အပြင်အဆင်အတွက် M9B စီးရီး သံလိုက်ခလုတ်များဖြင့် လေးဘက်ခြမ်း တပ်ဆင်ခြင်း အပေါက်များကို အသုံးပြုပါ။

     -- ဖုန်ထူသော အလုပ်ရုံပတ်ဝန်းကျင်- သာလွန်ကောင်းမွန်သော ဖုန်မှုန့်ဒဏ်ခံ တံဆိပ်ခတ်ထားသော ဖွဲ့စည်းပုံကြောင့် MHW2 ကို ဦးစားပေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MHW2 rack & pinion 180° swing pneumatic gripper သည် လေးဘက်သံလိုက်ခလုတ် တပ်ဆင်ခြင်းနှင့် ဖုန်ဒဏ်ခံခြင်း တံဆိပ်ခတ်ခြင်းတို့ဖြင့် ဂီယာတစ်ပြိုင်တည်း ဂီယာကို လက်ခံရရှိသည်၊ ထုပ်ပိုးမှု၊ မော်တော်ယာဥ်နှင့် အထွေထွေ အလိုအလျောက် ကန့်သတ်ထားသော အာကာသစခန်းများအတွက် စံပြနေရာချွေတာသော လွှဲဂရစ်ပတာ။
