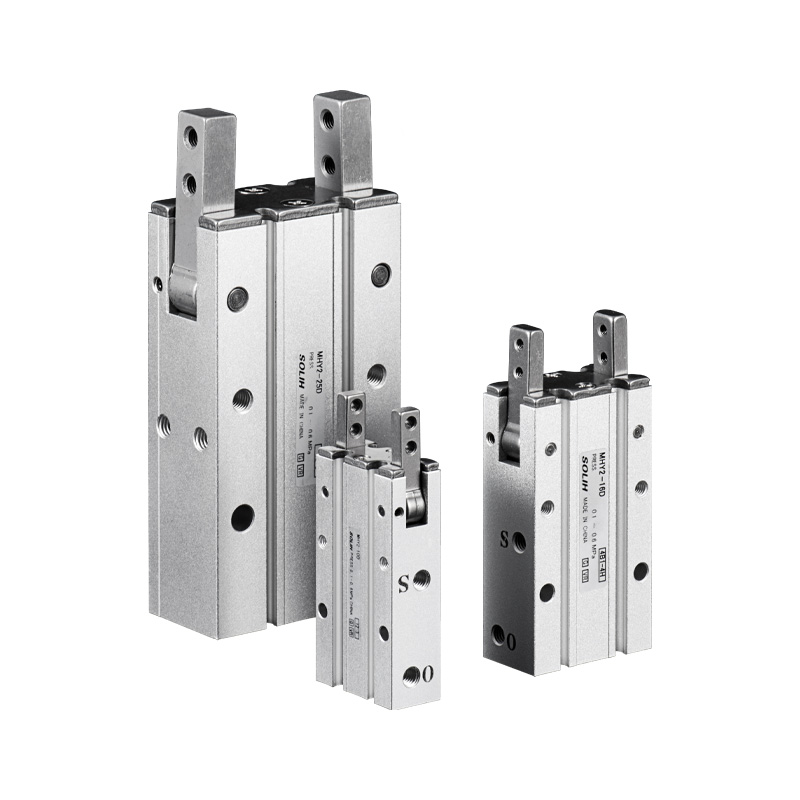

MHY2 စီးရီး 180° Angular Style Air Gripper-Cam ပုံစံ

SOLH MHY2 cam-driven 180° wide swing pneumatic gripper သည် ညီမျှသော SMC မော်ဒယ်များနှင့် အပြည့်အဝ လဲလှယ်နိုင်ပါသည်။ ၎င်းသည် ဂီယာယန္တရားအစား cam ဂီယာကို လက်ခံရရှိပြီး အမြင့်ဆုံး 180° အဖွင့်ထောင့်တွင် -3° over-close position ဖြင့် workpiece လျော့ရဲလာခြင်းကို ကာကွယ်နိုင်သည်။ ဘိုးဘွားအရွယ်အစားများသည် 10/16/20/25 မီလီမီတာ၊ တစ်ခုတည်းသော သရုပ်ဆောင်မှု NO/NC မျိုးကွဲများမပါဘဲ နှစ်ဆသရုပ်ဆောင်ခြင်း သက်သက်ဖြစ်ပြီး ထပ်ခါထပ်ခါ နေရာချထားမှု တိကျမှုသည် ±0.02 မီလီမီတာသို့ ရောက်ရှိသည်။ ကျဉ်းမြောင်းသောရှင်းလင်းရေးတည်ဆောက်မှုကို အကောင်းဆုံးပြင်ဆင်ပြီး ဖုန်မှုန့်ခံနိုင်ရည်ကို ပိုကောင်းစေသည်။ လေးဖက်ခြမ်းအာရုံခံ grooves များရရှိနိုင်ပြီး အပေါက်မှတဆင့် တပ်ဆင်ခြင်းမှာ ရွေးချယ်နိုင်သည် ။ တပ်ဆင်ထားသော သံလိုက်ကွင်းများသည် PLC သို့ အဖွင့်/အပိတ် တုံ့ပြန်ချက်အချက်ပြမှုများကို ပေးပို့ရန် M9 စီးရီးကျူခလုတ်များနှင့် အလုပ်လုပ်သည်။ လီဗာ ဂီယာကြောင့်၊ တိုးချဲ့မေးရိုးကို ထပ်ဆွဲထားခြင်းဖြင့် ထိရောက်သော ကုပ်ကြိုးဆွဲအား သိသိသာသာ ကျဆင်းသွားသည်။ ရွေးချယ်နေစဉ်အတွင်း torque စစ်ဆေးရန် လိုအပ်ပြီး 35 mm အတွင်း လက်တံအရှည်ကို ကုပ်ရန် အကြံပြုထားသည်။ သေးငယ်သော စက်ရုပ် end effectors တွင် ကြီးမားသော အချင်း tubular နှင့် irregular workpieces များကို ကောက်ယူခြင်းနှင့် လှန်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။ ပါဝါပိတ်ခြင်း သို့မဟုတ် ပိုကြီးသော တာ၀န်ထမ်းခြင်း လိုအပ်ပါက MHW2 ဂီယာလွှဲဂရစ်ပတာကို အကြံပြုထားသည်။ MHZ2 parallel gripper ကို ဗဟိုပြု၍ linear clamping အတွက် ဦးစားပေးပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

MHY2 စီးရီး 180° Cam-Driven Swing Pneumatic Gripper

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

SOLH MHY2 စီးရီးသည် ပုံမှန် 180° wide swing cam-driven 2-jaw pneumatic gripper ဖြစ်သည်။ Core အားသာချက်များ- အလွန်ကြီးမားသော အဖွင့်ထောင့်၊ ပေါ့ပါးကျစ်လျစ်သော ဖွဲ့စည်းပုံ၊ ဖုန်မှုန့်ဆန့်ကျင်ဖွဲ့စည်းပုံနှင့် တည်ငြိမ်သော ထပ်ခါတလဲလဲ နေရာချထားခြင်း။ အဝိုင်းနှင့် ပုံမှန်မဟုတ်သော workpiece ကိုင်တွယ်မှု၊ အလိုအလျောက် တင်ခြင်း/ချခြင်း၊ လှန်ခြင်းနှင့် စီခြင်းများအတွက် စံပြဖြစ်သည်။ ရိုးရှင်းသော ရွေ့လျားမှုလမ်းကြောင်းသည် ရှုပ်ထွေးသော စက်ပိုင်းဆိုင်ရာ လှုပ်ရှားမှုမရှိဘဲ ရိုးရှင်းသော ရွေးထုတ်မှုနှင့် လွှတ်တင်မှုကို ပံ့ပိုးပေးသည်။

Core Structure နှင့် Operating Principle

-- ဂီယာ- Cam ယန္တရား (ဂီယာနှင့် ထိန်သိမ်းမဟုတ်)။ မေးရိုးနှစ်ခုကို တပြိုင်တည်း မောင်းနှင်ရန် ပစ္စတင်နှစ်ခု တွန်းတပ်ဆင်သည့် ကင်မရာတပ်ဆင်မှု။ အဖွင့်ထောင့် 180°၊ အနီးကပ်အနေအထား -3°။ မေးရိုး ကွဲလွဲမှုမရှိဘဲ ချောမွေ့စွာ တပြိုင်တည်း လွှဲထားသည်။

-- ဆောက်လုပ်ရေး- အလူမီနီယမ်အလွိုင်းကိုယ်ထည်၊ စံအဖြစ် သံမဏိမေးရိုး၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ လေးဖက်ခြမ်း သံလိုက်ခလုတ်တပ်ဆင်မှုအပေါက်များ။ အောက်ခြေနှင့် မျက်နှာစာများတွင် အပေါက်များ တပ်ဆင်နိုင်သည်။ ကျဉ်းမြောင်းသော ရှင်းလင်းရေးပုံစံသည် အတွင်းပိုင်းယန္တရားအတွင်းသို့ ဖုန်မှုန့်များနှင့် အညစ်အကြေးများ ဝင်ရောက်မှုကို တားဆီးပေးသည်။

-- လုပ်ဆောင်ချက်မုဒ်- နှစ်ချက်သရုပ်ဆောင်ခြင်း (D) သာ၊ တစ်ခုတည်းသော သရုပ်ဆောင်မှု NO/NC အမျိုးအစားများ မရှိပါ။ ချိန်ညှိနိုင်သော အဖွင့်/အပိတ်အမြန်နှုန်းဖြင့် Bidirectional လေထိန်းချုပ်မှု။

-- Positioning Accuracy- တသမတ်တည်း လွှဲထောင့်ဖြင့် ထပ်တလဲလဲ နေရာချထားခြင်း တိကျမှု ±0.02mm။

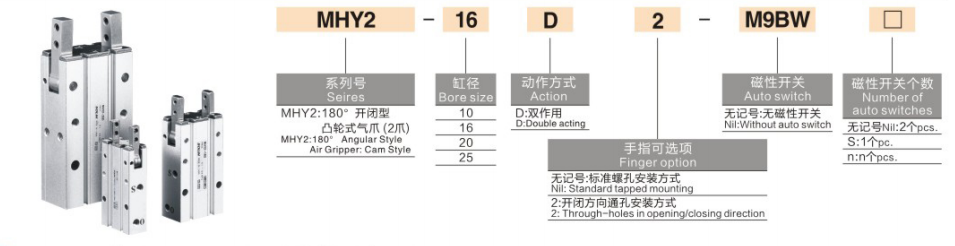

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

1. မော်ဒယ် ဥပမာ-MHY2-16D-S-M9BW

အပိုင်း	ကုတ်	ဖော်ပြချက်
MHY2	စီးရီးကုဒ်	180° cam-driven swing pneumatic gripper
16	အရွယ်အစား	10/16/20/25mm (6/32/40 သတ်မှတ်ချက်များ မပါ)
D	လည်ပတ်မှုမုဒ်	D = Double Acting (သာရရှိနိုင်သော မူကွဲ)
-S	သံလိုက်လက်စွပ် ရွေးချယ်မှု	ဗလာ = သံလိုက်မရှိသော၊ S = သံလိုက်ခလုတ်တပ်ဆင်မှုအတွက် သံလိုက်လက်စွပ်များ တပ်ဆင်ထားသည်။
-M9B	သံလိုက်ခလုတ်	M9B (NPN) / M9N (PNP) / M9P Standard cable 0.5m; W=1m; L=3m
Suffix Mount Code	Mounting ရွေးချယ်မှု	ဗလာ = Standard tapped hole; 2 = အပေါက်ဖောက်ခြင်း။

2. စံအမိန့်အကိုးအကား

MHY2-20D-S-M9BW- Bore 20၊ နှစ်ဆသရုပ်ဆောင်မှု၊ တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ 1m ကေဘယ်ကြိုးပါသော M9B သံလိုက်ခလုတ်။

Universal Core နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

ကန့်သတ်ချက် အကြောင်းအရာ	စံသတ်မှတ်ချက်
မေးရိုးအရေအတွက်	လွှဲမေးရိုး ၂ ခု
Swing Angle	အများဆုံးဖွင့် 180°၊ အနီးကပ်အနေအထား -3°
လည်ပတ်မှုမုဒ်	Double Acting only (D)
လည်ပတ်ဖိအားအတိုင်းအတာ	0.1 ~ 0.6 MPa (အကောင်းဆုံးအလုပ်ဖိအား- 0.5MPa)
သက်သေဖိအား	0.7 MPa
ပတ်ဝန်းကျင် အပူချိန်	-10 ~ 60 ℃ (လေပိုက်အတွင်း ရေခဲမထည့်ပါ)
အနေအထား တိကျမှုကို ပြန်လုပ်ပါ။	±0.02 မီလီမီတာ
Air Port Thread	10/16/20/25- M5×0.8
ချောဆီ	ဆီလွတ် လည်ပတ်မှု
ခလုတ်တပ်ဆင်ခြင်း။	လေးဘက်ခြမ်းလျှောအကွက်များ၊ သံလိုက်ခလုတ် ၁ ခု သို့မဟုတ် ၂ ခုကို ပံ့ပိုးပါ။

Clamping Torque နှင့် Force Data (0.5MPa၊ Reference Clamp Distance L=35mm)

ဖောက် (မီလီမီတာ)	Full Model ပါ။	Clamping Torque (N・m)	Equivalent Clamping Force (N)	အသားတင်အလေးချိန် (ဆ)
10	MHY2-10D	0.16	~၄.၆	70
16	MHY2-16D	0.54	~၁၅.၄	150
20	MHY2-20D	1.10	~၃၁.၄	320
25	MHY2-25D	2.28	~65.1	560

အရေးကြီးသော မှတ်ချက်- L သည် ကုပ်ခြင်းအကွာအဝေးကို ကျော်လွန်သည်နှင့်အမျှ ထိရောက်သော ကုပ်ကြိုးဆွဲအား လျော့နည်းသွားသည်။ ရွေးချယ်နေစဉ်အတွင်း Load torque စစ်ဆေးခြင်းမှာ မဖြစ်မနေလိုအပ်ပါသည်။

ဦးစားပေး အက်ပ်လီကေးရှင်း အခြေအနေများ

✅ အကယ်၍ MHY2 ကိုရွေးချယ်ပါ။

- ဆလင်ဒါပြွန်များ၊ ပုံသဏ္ဍာန်မမှန်သော အစိတ်အပိုင်းများ၊ တင်/ချခြင်းနှင့် လှန်လှောခြင်းများအတွက် အလွန်ကျယ်ပြန့်သော 180° အဖွင့်လိုအပ်သည်

-- ပေါ့ပါးသော payload ကျစ်လစ်သော စက်ရုပ် end effector၊ ပေါ့ပါးသော ဒီဇိုင်းဦးစားပေး

- ဖုန်မှုန့်များနှင့် အပျက်အစီးများပါရှိသော အလုပ်ရုံပတ်ဝန်းကျင်၊ ညစ်ညမ်းမှုဆန့်ကျင်ရေးအတွင်းပိုင်း ဖွဲ့စည်းပုံကို တောင်းဆိုသည်။

-- MHZ2 parallel gripper သည် ကြီးမားသော အချင်းမမှန်သော workpiece များကို ဆုပ်ကိုင်ထားနိုင်သောအခါတွင် အခြားဖြေရှင်းချက် လိုအပ်သည်

❌ မထောက်ခံပါ၊ အစားထိုး မော်ဒယ်များကို ရွေးပါ

-- ပုံမှန်အတိုင်း အဖွင့်/အပိတ် ပါဝါပိတ်ခြင်း → MHW2 ဂီယာ swing gripper ကို ရွေးချယ်ပါ

-- 25mm ထက်ကြီးသော bore နှင့် လေးလံသော ကုပ်ဆွဲခြင်း → MHW2 စီးရီးကို ရွေးပါ (အများဆုံး 40 အထိ)

-- သေးငယ်သောအဖွင့်ခရီးဖြင့် အပြိုင်မျဉ်းဆွဲခြင်း → MHZ2 parallel gripper ကိုရွေးချယ်ပါ။

အဓိကရွေးချယ်မှုလမ်းညွှန်ချက်များ

-- workpiece အချင်းနှင့် အပြင်ဘက်အတိုင်းအတာအရ ဖောက်ကိုရွေးချယ်ပါ- 10(အသေး) →16 →20 →25(အလတ်စား-ကြီး)

-- နောက်ဆက်တွဲ -S သံလိုက်လက်စွပ်နှင့် PLC အနေအထားတုံ့ပြန်ချက်အတွက် M9 စီးရီးသံလိုက်ခလုတ်များကို ထည့်ပါ။

-- တပ်ဆင်ခြင်းရွေးချယ်မှု- စံနှိပ်ထားသော အပေါက်အတွက် ဗလာ၊ ပလပ်ဖောင်းနှင့် ကွင်းကွင်းတပ်ဆင်ခြင်းအတွက် သင့်လျော်သော ဖောက်-အပေါက် တပ်ဆင်ခြင်းအတွက် နောက်ဆက်တွဲ -2

-- Load check- ကုပ်ထားသောအကွာအဝေး L ≤35mm ထားရှိပါ။ torque & clamping force အတွက် ဘေးကင်းရေးအချက် ≥1.5 ကို ထိန်းသိမ်းပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH MHY2 ကင်မရာဖြင့်မောင်းနှင်ထားသော 180° ကျယ်ဝန်းသော swing pneumatic gripper သည် ဖုန်မှုန့်ဆန့်ကျင်ရေး cam ဂီယာဖွဲ့စည်းပုံကို လက်ခံသည်၊ နှစ်ဆလုပ်ဆောင်ခြင်းသာဖြစ်သည်၊ ±0.02mm ထပ်တလဲလဲ တိကျမှု၊ စိတ်ကြိုက်သံလိုက်ခလုတ်နှင့် အပေါက်အပေါက်တပ်ထားသော၊ ကြီးမားသောအဝိုင်းနှင့် ပုံမှန်မဟုတ်သော workpiece ရွေးခြင်း၊ လှန်လှောခြင်းနှင့် စက်ရုပ်အသေးစားများအတွက် ပေါ့ပါးသောကျစ်လစ်သောဖြေရှင်းချက်။
