MHZ2/MHZL2 Parallel Air Gripper Full Product မိတ်ဆက်ခြင်း။

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

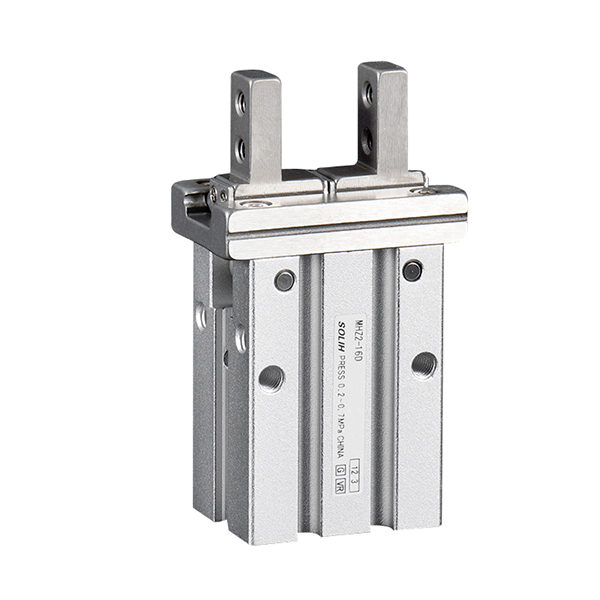

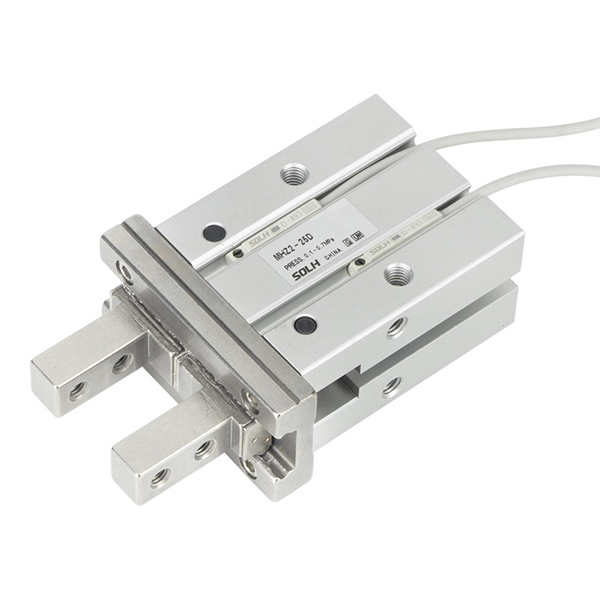

     SOLH MHZ2 (standard stroke) နှင့် MHZL2 (long stroke) များသည် dual-piston synchronous parallel air grippers များဖြစ်သည်။ အချိုးကျ ပစ္စတင်နှစ်ခုနှင့် တိကျသော linear guide rails များဖြင့် မောင်းနှင်ထားသောကြောင့် မေးရိုးများသည် ကွဲလွဲမှုမရှိဘဲ အပြိုင်ဖွင့်ကာ ပိတ်ကာ အလွန်မြင့်မားသော ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှုကို ပေးစွမ်းသည်။ ရရှိနိုင်သော ပေါက်များ- 10/16/20/25mm၊ လည်ပတ်မှုမုဒ် သုံးခုကို ပံ့ပိုးပေးသည်- နှစ်ချက်သရုပ်ဆောင်ခြင်း (D)၊ တစ်ခုတည်းသော လုပ်ဆောင်ချက် ပုံမှန်အတိုင်း ဖွင့်ခြင်း (S)၊ တစ်ခုတည်းသော လုပ်ဆောင်ချက် ပုံမှန်အတိုင်း ပိတ်ခြင်း (C)။ အမျိုးမျိုးပြောင်းနိုင်သော မေးရိုးပုံစံများနှင့် ကိုယ်ထည်အပေါက်အပြင်အဆင်များသည် ရွေးချယ်နိုင်သည်၊ PLC interlock အတွက် အဖွင့်/အပိတ် အနေအထားအချက်ပြမှုများကို သိရှိနိုင်ရန် M9BW သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

     -- MHZ2- စံချိန်တင် တိုတောင်းသော universal gripper၊ မြန်နှုန်းမြင့်နှင့် စက်ဝိုင်းမြင့် အလိုအလျောက် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည့်

     -- MHZL2- နက်ရှိုင်းသော အပေါက်နှင့် အရွယ်အစားကြီးမားသော ကိရိယာကို ကိုင်တွယ်ရန်အတွက် ရှည်လျားသော အဖွင့်လေဖြတ်မှုမျိုးကွဲ၊

     စီးရီးနှစ်ခုစလုံးသည် တူညီသော တပ်ဆင်မှုအတိုင်းအတာနှင့် အပိုပစ္စည်းများကို မျှဝေထားပြီး၊ တင်သွင်းထားသော ညီမျှသော လက်ကိုင်ပရိုများနှင့် အပြည့်အဝလဲလှယ်နိုင်သည်။ 3C အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ တိကျသောဟာ့ဒ်ဝဲ၊ ထုပ်ပိုးမှုအလိုအလျောက်စနစ်နှင့် အသေးစားအလုပ်ခွင်တင်/ချသည့်နေရာများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားသည်။

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

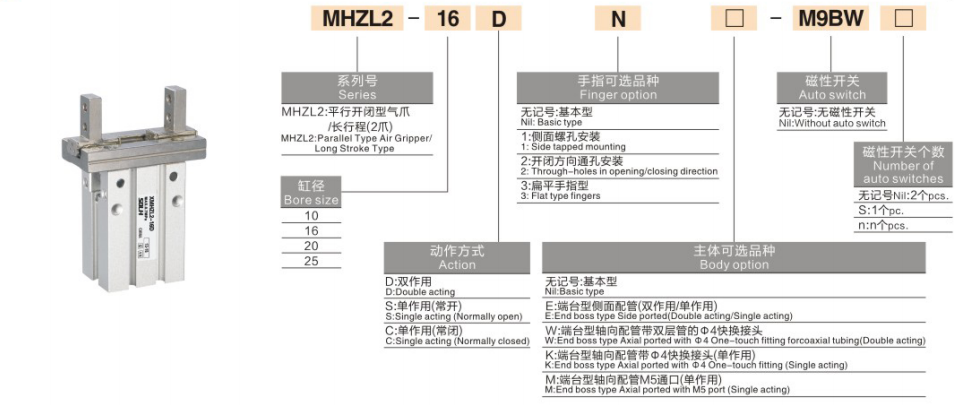

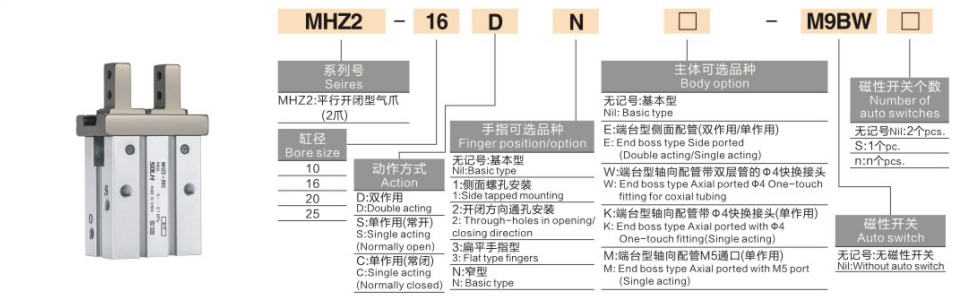

    Universal ဖော်မတ်-စီးရီး-Bore-Action-Jaw ရွေးချယ်မှု-ကိုယ်ထည် ပို့တ်ရွေးချယ်မှု-သံလိုက်ခလုတ် မော်ဒယ်-ခလုတ် အရေအတွက်

 1. Code အပိုင်း အဓိပ္ပါယ်ဖွင့်ဆိုချက်

   1.1 စီးရီး

     -- MHZ2- ပုံမှန်လေဖြတ်ခြင်း 2-မေးရိုးအပြိုင် ဂရစ်ပတာ

     -- MHZL2- ရှည်လျားသော လေဖြတ်ခြင်း 2-မေးရိုးအပြိုင် ဂရစ်ပတာ

   1.2 Bore: 10 / 16 / 20 / 25 မီလီမီတာ

   1.3 လုပ်ဆောင်ချက်မုဒ်

     -- D- Double Acting - ကုပ်အတွက်လေဝင်သည်၊ ထုတ်လွှတ်ရန်အတွက် နောက်ပြန်လေ၊ အမြင့်ဆုံး ကုပ်ဆွဲအား၊ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုစံနှုန်း

     -- S- Single Acting NO သာမာန်ဖွင့်ပါ - Air supply clamps; ပါဝါပိတ်ချိန်တွင် စပရိန်သည် အလိုအလျောက် ထွက်လာပြီး ပူပြင်းသော တံဆိပ်တုံးထုသည့် ဘူတာများတွင် အလုပ်ပစ္စည်း ကြိတ်ခြင်းကို ရှောင်ကြဉ်သည်။

     -- C- Single Acting NC သည် ပုံမှန်ပိတ်ထားသည် - လေပေးဝေမှု ဖြန့်ချိမှုများ၊ စပရိန်သည် လေဖိအားမရှိဘဲ ကုပ်တွယ်နေသော တွန်းအားကို ထိန်းထားကာ စက်ရုပ်အပေါ်ပိုင်း ကိုင်တွယ်မှုအတွက် အလုပ်ခွင်ကျသွားခြင်းကို တားဆီးသည်။

   1.4 မေးရိုးရွေးချယ်မှု

     -- ဗလာ- စံအခြေခံမေးရိုး

     -- 1- တိုးချဲ့ထားသော စိတ်ကြိုက်ပြင်ဆင်မှုများကို တပ်ဆင်ရန်အတွက် ဘေးဘက်ထိပုတ်ထားသော မေးရိုး

     -- 2- အံဝင်ခွင်ကျ ပြုပြင်ရန်အတွက် ထိုးဖောက်ထားသော bolts ဖြင့် မေးရိုးများ

     -- 3- ပါးလွှာသော စာရွက်များနှင့် ကျဉ်းမြောင်းသော ကွာဟချက်များအတွက် မေးရိုး ပါးပါး

     -- N- ကျဉ်းမြောင်းသော မေးရိုးအကျယ်၊ ပါးလွှာသော ကိုယ်ထည်

   1.5 Body Port Layout

     -- အလွတ်- Standard side air ports များ

     -- E- End side port အမျိုးအစား ( single/double acting နှင့် တွဲဖက်အသုံးပြုနိုင်သည်)

     -- W- End axial port ကို ကြိုတင်ထည့်သွင်းထားသည့် Φ4 နှစ်ထပ်တွန်း-အဝင် အံဝင်ခွင်ကျ (နှစ်ထပ်လုပ်ဆောင်မှုသာ)

     -- K- Φ4 push-in fitting ဖြင့် axial port အဆုံး (တစ်ခုတည်းသောသရုပ်ဆောင်မှု)

     -- M- အဆုံး axial M5 ဖြောင့်တန်းသောချည်ပေါက်ပေါက် (တစ်ခုတည်းသောသရုပ်ဆောင်မှုသာ)

  1.6 သံလိုက်ခလုတ်

     -- Blank- တည်နေရာထောက်လှမ်းမှုခလုတ်မပါဘဲ

     -- M9BW / M9BL- တုံ့ပြန်ချက် အဖွင့်/အပိတ် အခြေအနေသို့ စံသံလိုက်ကျူပြောင်း

   1.7 Quantity Suffix ကိုပြောင်းပါ။

     -- အလွတ်- စံအဖြစ် ခလုတ် ၂ ခု၊ ကုပ်နှင့် ထုတ်လွှတ်သည့် အနေအထား နှစ်ခုလုံးကို ရှာဖွေပါ။

     -- S- တစ်ခုတည်းသောအခြေအနေစောင့်ကြည့်ခြင်းအတွက် 1 pc single switch

  2. အမိန့်အကိုးအကား နမူနာများ

   2.1 MHZ2-16D-N-M9BW

     - ပုံမှန်လေဖြတ်ခြင်း ဂရစ်ပတာ၊ ဖောက်ထွင်း 16၊ နှစ်ထပ်သရုပ်ဆောင်မှု၊ မေးရိုးကျဉ်း၊ 2pcs M9BW သံလိုက်ခလုတ်များ၊ အခြေခံ ဘေးထွက်ပေါက် ကိုယ်ထည်။

   2.2 MHZL2-20D-3-E-M9BW-S

     -- ရှည်လျားသော လေဖြတ်ခြင်း ဂရစ်ပတာ၊ ဖောက်ထွင်း 20၊ နှစ်ထပ်သရုပ်ဆောင်မှု၊ ပါးလွှာသော မေးရိုး၊ အဆုံးဘေးထွက်ပေါက် ကိုယ်ထည်၊ တစ်ခုတည်းသော M9BW သံလိုက်ခလုတ်။

MHZ2 VS MHZL2 Core နှိုင်းယှဉ်ဇယား

မျှဝေထားသော အတွင်းပိုင်းဖွဲ့စည်းပုံနှင့် အဓိက အားသာချက်များ (MHZ2 နှင့် MHZL2)

  1. Symmetric Dual Piston Synchronous Drive

     -- ဘယ်နှင့်ညာ ပစ္စတင်များသည် ဟန်ချက်ညီသောဖိစီးမှုဖြင့် မေးရိုးကို တပြိုင်တည်း တွန်းသည်၊ ဆုပ်ကိုင်ထားစဉ်အတွင်း ဘေးတိုက်ရွှေ့ခြင်း သို့မဟုတ် လိမ်ချော်သွားခြင်းမရှိပါ၊ ချစ်ပ်များနှင့် PCB ကဲ့သို့သော သေးငယ်သောအစိတ်အပိုင်းများအတွက် တည်ငြိမ်သောနေရာချထားခြင်း။

  2. High Wear-Resistant Linear Guide Rail

     -- Hard chrome အလွိုင်းလမ်းညွန် ရထားလမ်းသည် PTFE ကိုယ်တိုင်ချောဆီဆလိုက်များဖြင့် တွဲလျက်၊ ပွတ်တိုက်မှုနည်းပါးပြီး ပြင်းထန်သောသက်ရောက်မှုကို ခံနိုင်ရည်ရှိသည်။ စက်ရုံမှ တာရှည်ခံဆီမဖြည့်မီ ဆီမပါသော လေဆားကစ်ဖြင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

  3. အလွန်မြင့်မားသော အထပ်ထပ်နေရာချထားခြင်း တိကျမှု

     -- ± 0.01mm ထပ်တလဲလဲနိုင်မှု 10 ~ 25 ပေါက်များအားလုံး၊ တိကျသော အီလက်ထရွန်းနစ်ပစ္စည်းများနှင့် ဟာ့ဒ်ဝဲရွေးချယ်မှုအတွက် သုညဘက်ခြမ်းသွေဖည်မှု။

  4. Multi-Angle Universal Mounting

     - အောက်ခြေ၊ နှစ်ဖက်နှင့် ကိုယ်ထည်အပေါ်ဘက်တွင် တပ်ဆင်ထားသော အပေါက်များ၊ မေးရိုးများသည် ဘေးဘက်ထိပုတ်ခြင်း၊ အပေါက်ဖောက်ခြင်း၊ ပြားချပ်ချပ်နှင့် ကျဉ်းသောပုံစံများ၊ အလျားလိုက်၊ ဒေါင်လိုက် သို့မဟုတ် ပြောင်းပြန်ဖြင့် တပ်ဆင်နိုင်သည်။

  5. Safe Spring Reset Modes သုံးခု

     -- Double acting D- 24 နာရီဆက်တိုက် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအတွက် တည်ငြိမ်သော တသမတ်တည်း ကုပ်ကြိုးဆွဲအား

     -- Single acting S NO- ပါဝါဖြတ်တောက်မှုတွင် အလိုအလျောက် လွှတ်တင်ပြီး အစိတ်အပိုင်းများကို ပူပြင်းသော ဖိခြင်း/တံဆိပ်ထုသည့်နေရာများတွင် ကွဲအက်ခြင်းမှ ကာကွယ်ပေးသည်

     -- တစ်ကိုယ်ရေသရုပ်ဆောင် C NC- လေထောက်ပံ့မှုမရှိဘဲ အမြဲတမ်း ကုပ်နေခြင်းသည် စက်ရုပ် EOAT အတွက် အလုပ်ခွင်ပြုတ်ကျနိုင်သည့် အန္တရာယ်ကို ဖယ်ရှားပေးသည်

  6. Integrated Magnetic Position Detection

     - ဆလင်ဒါကိုယ်ထည်အတွင်းတွင် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ M9BW ခလုတ်သည် အလိုအလျောက် interlock logic အတွက် workpiece ရှိနေခြင်းနှင့် မေးရိုးအခြေအနေတို့ကို ဆုံးဖြတ်ရန်အတွက် ဒစ်ဂျစ်တယ်အချက်ပြမှုကို PLC သို့ ပို့လွှတ်သည်။

  7. ကွဲပြားသော ပေါင်းစပ် ဆိပ်ကမ်း အပြင်အဆင်

     -- Standard side port၊ end side port၊ axial pre-assembled push-in fitting options များသည် စက်ရုပ် end effector အတွက် အပိုဒက်တာများမပါဘဲ tubing routing ကိုရိုးရှင်းစေသည်။

ပေါင်းစည်းထားသော Universal Technical Specification Table

သီအိုရီအရ Clamping Force @0.5MPa (ယူနစ်- N)

အဆင့်ဆင့်ရွေးချယ်ရေးလမ်းညွှန်

  1. လေဖြတ်ခြင်း ရွေးချယ်မှု

     -- သေးငယ်သောအစိတ်အပိုင်းများ၊ ကျဉ်းမြောင်းသောအဖွင့်၊ မြန်နှုန်းမြင့် & ကြိမ်နှုန်း → MHZ2 စံနှုန်းကို တောင်းဆိုသည်။

     -- အရွယ်အစားကြီးမားသော အလုပ်ခွင်များ၊ နက်ရှိုင်းသော အပေါက်မှိုထုတ်ခြင်း၊ ကျယ်ကျယ်ဖွင့်ရန် လိုအပ်သည် → MHZL2 ရှည်လျားသော လေဖြတ်ခြင်း။

  2. လုပ်ဆောင်ချက်မုဒ် ရွေးချယ်မှု

     -- 24 နာရီဆက်တိုက် ထုတ်လုပ်မှု၊ ကုပ်ဆွဲအားကို ချဲ့ထွင်ခြင်း → D နှစ်ဆ လုပ်ဆောင်ခြင်း။

     -- Hot press/stamping station၊ ပါဝါဆုံးရှုံးပြီးနောက် workpiece ကွဲခြင်းကို တားဆီးပါ → S single acting NO

     -- စက်ရုပ်အပေါ်မှ တင်ခြင်း/ချခြင်း ၊ ပါဝါချို့ယွင်းမှု → C တစ်ခုတည်း လုပ်ဆောင်ချက် NC တွင် ကျသွားခြင်းမှ ရှောင်ကြဉ်ပါ။

 3. မေးရိုးပုံစံ ရွေးချယ်မှု

     -- ကန့်သတ်နေရာလွတ် → N ကျဉ်းသော မေးရိုးဖြင့် ကျစ်လစ်သိပ်သည်းသော သေးငယ်သော တပ်ဆင်မှု

     -- ပါးလွှာသော စာရွက်များ၊ PCB၊ ကျဉ်းမြောင်းသော ကွာဟချက်ကို ကိုင်တွယ်ခြင်း → ပါးလွှာသော မေးရိုး ၃ ခု

     -- တိုးချဲ့ထားသော စိတ်ကြိုက်ပြင်ဆင်မှုများကို တပ်ဆင်ရန် လိုအပ်သည် → မေးရိုး 1 ခြမ်း / အပေါက်မှတဆင့် မေးရိုး 2 ခုကို တပ်ဆင်ရန် လိုအပ်သည်

 4. Body Port Layout ရွေးချယ်မှု

     -- ပုံမှန်အလုပ်ရုံ၊ စံပြွန်လမ်းကြောင်း → ပုံမှန်အခြမ်း ပို့တ်ကိုယ်ထည်ကို ပြင်ဆင်ထားသည်။

     -- စက်ရုပ် EOAT၊ လေပြွန်အပြင်အဆင် → W/K/M axial pre-installed push-in port body

     -- ကျဉ်းသော ကက်ဘိနက်ဘေးဘက် ပြွန်နေရာ → E အဆုံး ဘေးထွက်ပေါက် ကိုယ်ထည်

 5. Position Signal Detection ရွေးချယ်မှု

     -- အပြည့်အဝအလိုအလျောက်ထုတ်လုပ်မှုလိုင်း၊ PLC သည် workpiece & မေးရိုးအခြေအနေတုံ့ပြန်ချက် → M9BW သံလိုက်ခလုတ်များတပ်ဆင်ရန် လိုအပ်သည် (မူလ 2pcs)

     -- အလိုအလျောက်အချက်ပြယုတ္တိမရှိဘဲ ရိုးရှင်းသော လက်စွဲပုံစံ → သံလိုက်ခလုတ်မပါဘဲ အခြေခံမော်ဒယ်

ရိုးရိုးစက်မှုလုပ်ငန်းအပလီကေးရှင်းအခြေအနေများ

  1. MHZ2 Standard Stroke လျှောက်လွှာ

     -- 3C အီလက်ထရွန်းနစ်- PCB၊ ချစ်ပ်များ၊ ချိတ်ဆက်ကိရိယာများ၊ သေးငယ်သော ပလပ်စတစ်အစိတ်အပိုင်းများကို မြန်နှုန်းမြင့် စီခွဲခြင်းနှင့် ရွေးချယ်ခြင်း

     -- တိကျသော ဟာ့ဒ်ဝဲ- မိုက်ခရိုရိုးတံများ၊ ဝက်အူများ၊ တံဆိပ်တုံးခတ်ထားသည့် အသေးစားအစိတ်အပိုင်းများကို ကြိမ်နှုန်းမြင့်တင်ခြင်း/ပြန်ချခြင်း

     -- ထုပ်ပိုးမှု စက်ယန္တရား- ပုလင်းအဖုံးများ၊ ပုံးငယ်များနှင့် တံဆိပ်များကို နေရာချထားခြင်းနှင့် ကုပ်ခြင်း။

     -- Optical Inspection Equipment- အမြင်အာရုံထောက်လှမ်းသည့် ဘူတာများအတွက် သေးငယ်သော အစိတ်အပိုင်း နေရာချထားရေး ကိရိယာ

  2. MHZL2 Long Stroke လျှောက်လွှာ

     - ကြီးမားသော ပလပ်စတစ် အစိတ်အပိုင်းများ၊ ထူထဲသော ပန်းကန်ပြားများနှင့် အလွှာပေါင်းများစွာ တွဲထားသော ပစ္စည်းများကို ဆုပ်ကိုင်ထားသည်။

     -- နက်ရှိုင်းသော ကလိုင်မှိုအစိတ်အပိုင်းကို ထုတ်လွှတ်ခြင်း၊ အရန်ဆေးထိုးခြင်း ကြီးမားသော အလုပ်ခွင်ကို ဖြိုခွင်းခြင်း။

     - ပုံးများ၊ တင်းကျပ်သော ပလပ်စတစ်သေတ္တာများနှင့် အရွယ်အစားကြီးမားသော အလုပ်ခွင်လွှဲပြောင်းမှု

     -- အရွယ်အစား အစုံလိုက် ပစ္စည်း ကိုင်တွယ်ခြင်းအတွက် စက်ရုပ်အဆုံး effector

Standard Matched Pneumatic Circuit Solutions

  1. ပတ်လမ်း 1- အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုလိုင်းများအတွက် နှစ်ချက်ခေတ္တ Gripper

     -- AFC လေကြောင်းဝန်ဆောင်မှုယူနစ် → 4V210 5/2 ဆိုလီနွိုက်အဆို့ရှင် → PU6 tubing → MHZ2/MHZL2 ဂရစ်ပတာ (M9BW ခလုတ်များကို PLC ဒစ်ဂျစ်တယ်ထည့်သွင်းရန် ကြိုးတပ်ထားသည်)

  2. ပတ်လမ်း 2- Overhead စက်ရုပ်များအတွက် ပါဝါပိတ်ပါ လုံခြုံရေးပတ်လမ်း

     -- AR ဖိအားထိန်းညှိခြင်း → 3V 3/2 ဆိုလီနွိုက်အဆို့ရှင် → MHZ2-XXC တစ်ခုတည်းသရုပ်ဆောင်သော NC ရှည်လျားသောလေဖြတ်ကိရိယာ

  3. Circuit 3- Mini Manual Simple Fixture Circuit

     -- AC1500 အသေးစားလေကြောင်းဝန်ဆောင်မှုယူနစ် → 3F ခြေလျင်အဆို့ရှင် → PU4 ပါးလွှာသောပြွန် → MHZ2-10D အသေးစား စံသတ်မှတ်ချက် လက်ကိုင်ပရို

လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု ကြိုတင်ကာကွယ်မှုများ

     -- ဂရစ်ပါ၏အထက်တွင် AF စီးရီး 5μm တိကျသောလေစစ်ကို တပ်ဆင်ပါ။ ဖုန်မှုန့်များဝင်ရောက်ခြင်း လမ်းညွန်ရထားလမ်းသည် ပိတ်ဆို့မှုဖြစ်စေပြီး ဝန်ဆောင်မှုသက်တမ်းကို တိုတောင်းစေသည်။

     - မေးရိုးဗဟိုဝင်ရိုးဖြင့် workpiece gravity center ကို တင်းကြပ်စွာ ညှိပါ။ eccentric တစ်ဖက်သတ်လေးလံသောဝန်သည် မညီမညာသော ရထားလမ်းပွန်းပဲ့ခြင်းကို ဖြစ်စေသည်။

     -- စက်လည်ပတ်မှုမြင့်မားရန်အတွက် တည်ငြိမ်သော 0.4 ~ 0.5MPa လေဖိအားကို ထိန်းသိမ်းပါ။ 0.7MPa ဖိအားအပြည့်ဖြင့် ရေရှည်ဆက်တိုက်လည်ပတ်ခြင်းကို ရှောင်ကြဉ်ပါ။

     -- မြန်နှုန်းမြင့် မေးရိုးထိခိုက်မှုမှ စုံစမ်းစစ်ဆေးမှု ပျက်စီးခြင်းမှ ကာကွယ်ရန်အတွက် သံလိုက်ခလုတ်များအတွက် ကြားခံရှင်းလင်းမှုကို သိမ်းဆည်းပါ။

     - ပြင်းထန်သော အက်ဆစ်၊ အယ်လကာလီ သို့မဟုတ် အာရုံစူးစိုက်မှု မြင့်မားသော အော်ဂဲနစ်ပျော်ရည်များရှိသော ပတ်ဝန်းကျင်တွင် ကြာရှည်စွာ အသုံးမပြုပါနှင့်။ တံဆိပ်ခတ်ထားသော အစိတ်အပိုင်းများသည် ဆွေးမြေ့ပြီး အချိန်မတိုင်မီ ပျက်သွားလိမ့်မည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MHZ2 standard high-frequency နှင့် MHZL2 long-stroke parallel pneumatic grippers သည် ±0.01mm တိကျမှုရှိသော dual-piston linear guide structure ကိုလက်ခံရရှိသည်၊ D/S/C လုပ်ဆောင်ချက်သုံးမျိုးနှင့် အပြန်အလှန်ပြောင်းနိုင်သော မေးရိုးနှင့် port ရွေးချယ်စရာများ၊ M9BW သံလိုက် O position switches များ တပ်ဆင်ထားသော၊ AT ထုပ်ပိုးခြင်း၊ hardware လွှဲပြောင်းခြင်း၊ အလိုအလျောက် 3C စက်ရုပ်၊ hardware လွှဲပြောင်းခြင်းအတွက် တွင်ကျယ်စွာအသုံးပြုပါသည်။
