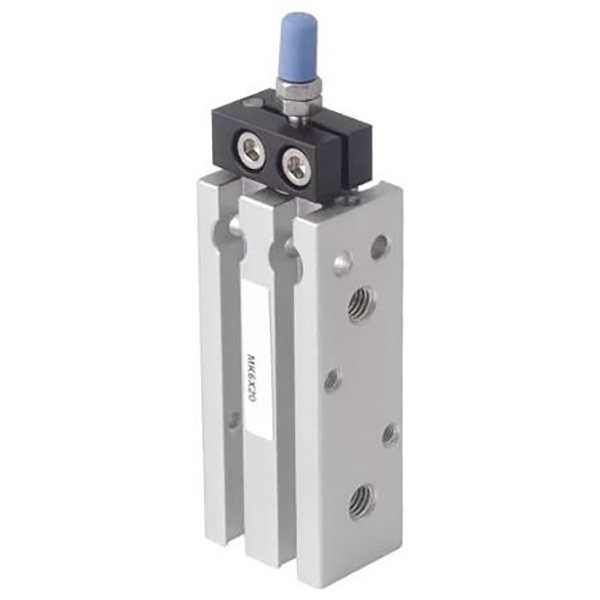

MK Series Multi-Mount Cylinder

MK Series Multi-Mount Anti-Rotation Compact Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MK စီးရီးပါးလွှာသော multi-mount ဆလင်ဒါသည် တပ်ဆင်ထားသော လည်ပတ်မှုဆန့်ကျင်ရေးယန္တရားပါရှိသော MD ဆလင်ဒါ၏ အဆင့်မြှင့်တင်ထားသောဗားရှင်းဖြစ်သည်။ စတုရန်းကိုယ်ထည်သည် အပိုကွင်းပိတ်များမပါဘဲ မျက်နှာပြင် ခြောက်ခုတပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ Anti-twist တည်ဆောက်ပုံသည် piston rod လည်ပတ်မှုကို ကန့်သတ်ထားပြီး၊ ဆလင်ဒါပေါင်းများစွာ အပြိုင်တပ်ဆင်မှုကို လုပ်ဆောင်နိုင်သည်၊၊ အကန့်အသတ်ရှိသော နေရာအတိအကျကို အလိုအလျောက်စနစ်ဖြင့် angular positioning လိုအပ်ချက်များနှင့် သင့်လျော်ပါသည်။ Airtac MD နှင့် SMC CQS စီးရီးများနှင့် တိုက်ရိုက်လဲလှယ်နိုင်သည်။

ဖွဲ့စည်းပုံနှင့် အင်္ဂါရပ်များ

     -- စတုရန်းပါးလွှာသော အလူမီနီယမ်ကိုယ်ထည်၊ ပေါင်းစည်းထားသော လည်ပတ်မှုဆန့်ကျင်ရေးလမ်းညွှန်အပေါက်၊

     - မာကျောသော anodized စည်၊ chrome ချထားသည့် ပစ္စတင်တံ၊ တာရှည်ခံပြီး ပေါ့ပါးသည်။

     -- အမျိုးအစား အပြည့်အစုံ- MK(နှစ်ထပ်သရုပ်ဆောင်ချက်)၊ MSK(နွေဦးပေါက်)၊ MTK(နွေဦးရာသီပြန်ထုတ်ခြင်း)၊ MKD(နှစ်ထပ်လှံတံ)၊ MKJ(နှစ်ထပ်လှံတံကို ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း)။ built-in သံလိုက်အတွက် နောက်ဆက်တွဲ -S;

     -- Anti-rotation တိကျမှု ≤±0.5°၊ workpiece angular deviation ကိုရှောင်ကြဉ်ပါ။

     - ရှေ့၊ နောက်၊ ဘယ်၊ ညာ၊ အပေါ်၊ အောက်၊ ဘေးချင်းယှဉ် အပြိုင် စုဝေးမှုကို ပံ့ပိုးပေးသည်။

     -- ပြောင်းလွယ်ပြင်လွယ် သံလိုက်ခလုတ် တပ်ဆင်ခြင်းအတွက် Circumferential Sensor grooves များ။

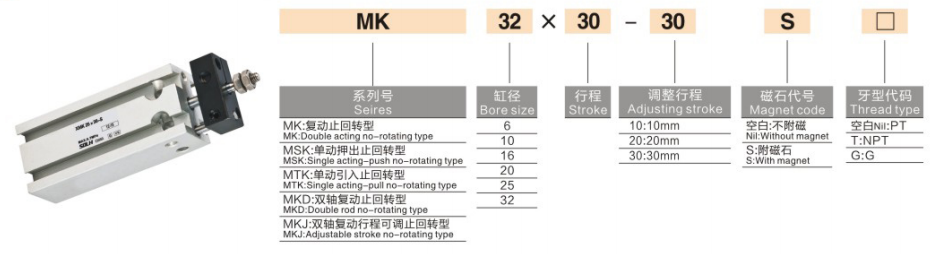

မော်ဒယ် Coding Rule

   1. ဥပမာ- MK20-50-S

     -- MK- စီးရီးကုဒ်; K = ဆန့်ကျင်လှည့်ခြင်း၊ D = ကြိမ်လုံးနှစ်ထပ်၊ J = ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း။

     -- 20- ဖောက်အရွယ်အစား- 6/10/16/20/25/32 မီလီမီတာ

     -- 50- လေဖြတ်အရှည် 5 ~ 100 မီလီမီတာ

     -- -S- တပ်ဆင်ထားသော သံလိုက်လက်စွပ်

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Theoretical Thrust & Pull @0.5MPa (Single Rod, N)

ရွေးချယ်ရေးလမ်းညွှန်

     -- အလုပ်ဝန်အတွက် အနည်းဆုံး 50% ဘေးကင်းရေးအနားသတ်ဖြင့် bore ကိုရွေးချယ်ပါ။

     - လက်တွေ့ခရီးသွားလေဖြတ်ရန် 5 ~ 10 မီလီမီတာခွင့်ပြုငွေထည့်ပါ။ အများဆုံးစံလေဖြတ်: 100mm;

     -- တည်နေရာထောက်လှမ်းမှုလိုအပ်ပါက -S မော်ဒယ်ကိုရွေးချယ်ပါ။ side load condition အတွက် MKD double rod ကိုရွေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MK သည် နေရာအကန့်အသတ်ရှိသော အလိုအလျောက်စက်ကိရိယာများတွင် တိကျစွာနေရာချထားခြင်းနှင့် ကျစ်လစ်သိပ်သည်းသော ဆလင်ဒါအစုံလိုက်အပြင်အဆင်အတွက် တပ်ဆင်ထားသော လည်ပတ်ဆန့်ကျင်ယန္တရားပါရှိသော တပ်ဆင်ထားသော ကျစ်လစ်သိပ်သည်းသောဆလင်ဒါကို တပ်ဆင်ထားသော SOLH MK မျက်နှာပြင်။
