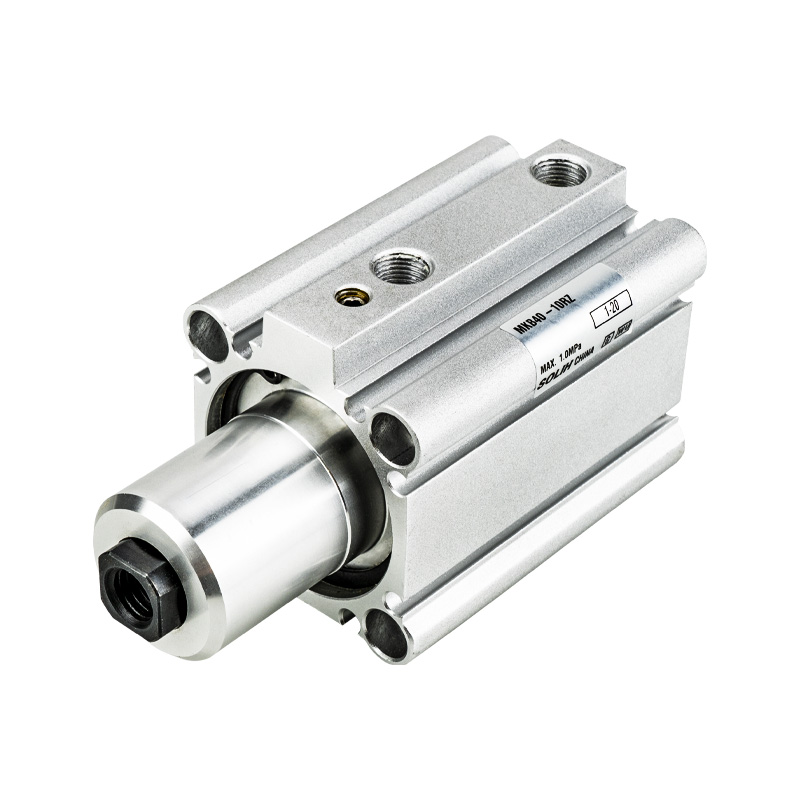

MK စီးရီး Rotary Clamp ဆလင်ဒါ

SOLH MK (အများအားဖြင့် MKB ဟုခေါ်သည်) သည် 90° လည်ပတ်မှုနှင့် အောက်ဘက်သို့ ကုပ်ဆွဲခြင်းတို့ကို ပေါင်းစပ်ထားသော pneumatic ဆလင်ဒါတစ်ခုဖြစ်ပြီး ပင်မရေစီးကြောင်း MKB စီးရီးများနှင့် လဲလှယ်နိုင်သည်။ ဖောက်ထွင်းအရွယ်အစားများသည် φ12~φ63 ကို ဖုံးအုပ်ထားပြီး ကုပ်ကြိုးများသည် 5 မီလီမီတာမှ 50 မီလီမီတာအထိရှိသည်။ ပိုကျစ်လျစ်သော အပြင်အဆင်အတွက် သမားရိုးကျ MK2 မော်ဒယ်များနှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ စုစုပေါင်းအလျားသည် 3~10 မီလီမီတာ တိုသွားပါသည်။ ယုံကြည်စိတ်ချရသော လေးလံသောဝန်ကို ကိုင်တွယ်ရန်အတွက် φ63 bore ၏ အမြင့်ဆုံး ကုပ်ဆွဲအားသည် 0.5 MPa အောက် 12.4 kN အောက်တွင် 12.4 kN သို့ ရောက်ရှိသည်။ အလုပ်လည်ပတ်မှု- အပေါ်သို့ပြန်ဆုတ်ခြင်း → 90° ဘယ်/ညာ လှည့်ခြင်း → ကုပ်ခြင်းအတွက် ထပ်တိုးပါ။ ထုတ်လွှတ်မှုသည် နောက်ပြန်အစီအစဥ်အတိုင်း ဖြစ်သည်။ သည်းခံနိုင်မှု ±5° ဖြင့် 90° လှည့်ထောင့်ကို တည်ငြိမ်စွာ ထပ်တူထပ်မျှသော အနေအထားကို သေချာစေသည်။ φ20 နှင့် φ25 bores များသည် 2-side sensor သာတပ်ဆင်ခြင်းမှလွဲ၍ အခြားအရွယ်အစားများသည် အနှောင့်အယှက်မရှိဘဲ သပ်ရပ်သောဝါယာကြိုးများအတွက် 4-directional သံလိုက်ခလုတ်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ အပေါက်များနှင့် နှစ်ချက်စွန်းချည်ထားသော အပေါက်များမှတစ်ဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်းနှင့် အနားကွပ်တပ်ဆင်ခြင်းကို လုပ်ဆောင်နိုင်သည်။ နှစ်ထပ် ရော်ဘာကြားခံများသည် ထိခိုက်မှု၊ တုန်ခါမှုနှင့် ဆူညံမှုကို လျှော့ချပေးသည်။ ဆီမပါသောဒီဇိုင်းသည် သန့်ရှင်းပြီး ဖုန်မှုန့်ကင်းစင်သော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်ကို ကျေနပ်စေသည်။ တပ်ဆင်ထားသော သံလိုက်ကွင်းများသည် ကုပ်/ထုတ်လွှတ်မှု အခြေအနေကို စောင့်ကြည့်ရန် တည်နေရာအာရုံခံကိရိယာများဖြင့် လုပ်ဆောင်သည်။ လက်ယာရစ် RZ နှင့် လက်ယာရစ် LZ လည်ပတ်မှု လမ်းညွှန်ချက်များကို ရွေးချယ်နိုင်သည်။ ၎င်းကို စက်ကိရိယာတန်ဆာပလာများ၊ ဂဟေဆော်သည့်နေရာချထားခြင်း၊ တံဆိပ်တုံးပြုပြင်ခြင်း၊ တိကျသော 3C အစိတ်အပိုင်းများ၊ ဆီမီးကွန်ဒတ်တာဗန်းကုပ်ခြင်းနှင့် မီးဖိုများကို လှန်ခြင်းကန့်သတ်ခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုသည်။ ၎င်းသည် စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းကို ရိုးရှင်းစေပြီး လှည့်ခြင်းနှင့် ကုပ်ခြင်းလုပ်ဆောင်ချက်များကို ပေါင်းစပ်ခြင်းဖြင့် တပ်ဆင်နေရာကို သက်သာစေသည်။ ကုပ်တွန်းအား ≥ အမှန်တကယ် ဝန် × 1.5 ဘေးကင်းရေးအချက် နှင့် စက်ပိုင်းဆိုင်ရာ တိုက်မိခြင်းမှ ရှောင်ရှားရန် ထွင်းထုအရွယ်အစားကို ရွေးချယ်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

MK Series Rotary Clamp Cylinder | 90° လှည့်ခြင်းနှင့် တစ်ပြေးညီ ကလစ် 2-in-1 Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

SOLH MK စီးရီးသည် 90° လည်ပတ်မှုနှင့် linear clamping လှုပ်ရှားမှုကို ပေါင်းစပ်ထားသော 2-in-1 rotary clamp ဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်းသည် φ12mm မှ φ63mm မှ 5mm မှ 50mm အထိ standard clamping stroke များဖြင့် ဖေါက်ထွင်းအရွယ်အစားများကို ဖုံးအုပ်ထားသည်။ အလွန်ကျစ်လစ်သိပ်သည်းသော တပ်ဆင်ခြင်း၊ ခွင့်ပြုနိုင်သော inertia torque၊ 4 ခြမ်း သံလိုက်ခလုတ်တပ်ဆင်ခြင်းနှင့် ရွေးချယ်နိုင်သော ဘယ်/ညာ လှည့်ခြင်းတို့ကို 3 ကြိမ် တိုးမြှင့်ပေးခြင်း၊ ဤဆလင်ဒါသည် စံစနစ်အတွက် အလိုအလျောက်ပြင်ဆင်မှုများအတွက် နေရာ-ကန့်သတ်ထားသော အလိုအလျောက်လုပ်သည့် ဘူတာများအတွက် စံပြအဖြစ် သင့်လျော်ပါသည်။

1. Compound Rotation & Clamping Motion

• အလုပ်တစ်ဆက်တည်း: ပြန်နုတ်ခြင်း → 90° ဘယ်/ညာ လှည့်ခြင်း → ကုပ်ခြင်းအတွက် ထပ်တိုးပါ။ ပြောင်းပြန် အတွဲ- ကုပ်ကုပ်ကို လွှတ်ရန် နောက်ပြန်ဆုတ်ခြင်း → နောက်ပြန်လှည့်ခြင်း 90° လှည့်ခြင်း → ပြန်လည်သတ်မှတ်ရန်အတွက် ထပ်တိုးပါ။

• High-Precision Positioning- 90° လှည့်ခြင်းထောင့်ကို ±5° ခံနိုင်ရည်ဖြင့် ပြုပြင်ပြီး လည်ပတ်မှုဆန့်ကျင်ခြင်းစွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရသော ထပ်တလဲလဲနေရာချထားမှု တိကျမှုကို ပေးစွမ်းသည်။

2. မြင့်မားသော Load Capacity ကို အဆင့်မြှင့်ထားသည်။

• 3X ပိုမိုမြင့်မားသော Inertia Torqueအဆင့်မြှင့်ထားသော MK စီးရီးအသစ်သည် သမားရိုးကျ MK2 စီးရီးများ၏ လေးလံသောဝန်စွမ်းဆောင်ရည်နှင့် ကိုက်ညီပြီး ခွင့်ပြုနိုင်သော inertia torque ကို သုံးဆတိုးစေကာ မြန်နှုန်းမြင့်လည်ပတ်မှုနှင့် ကြီးမားသော inertia workpiece clamping scenarios တို့နှင့် ကိုက်ညီပါသည်။

• အစွမ်းထက် Clamping Force: အမြင့်ဆုံး φ63 bore မော်ဒယ်သည် 0.5MPa တွင် 12.4kN အထိ ခိုင်ခံ့သော ကုပ်ကြိုးကို ပံ့ပိုးပေးကာ လေးလံသော အသုံးချပရိုဂရမ်များအတွက် တည်ငြိမ်ပြီး ခိုင်မြဲစွာ ကုပ်နေခြင်းကို သေချာစေသည်။

3. ကျစ်လစ်သော ကိုယ်ထည်နှင့် လိုက်လျောညီထွေရှိသော လမ်းကြောင်းပေါင်းစုံ တပ်ဆင်ခြင်း။

• ပါးလွှာပြီး အတိုချုံးထားသော ဖွဲ့စည်းပုံ: သာမန် MK2 ဆလင်ဒါများထက် အလျား 3 ~ 10 မီလီမီတာ တိုတောင်းသော အလွန်ပါးလွှာသော ကိုယ်ထည်ဒီဇိုင်း၊ ကျဉ်းမြောင်းပြီး ကျစ်လစ်သော ပစ္စည်းအပြင်အဆင်များအတွက် အာကာသအသုံးပြုမှုကို အလွန်တိုးတက်ကောင်းမွန်စေသည်။

• Multi-Side Switch တပ်ဆင်ခြင်း။: 4 ခြမ်းသံလိုက်ခလုတ် တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည် (φ20/φ25 for 2-side only)။ ထည့်သွင်းထားသော ခလုတ်ဒီဇိုင်းသည် ပြင်ပထိတွေ့မှုနှင့် အနှောင့်အယှက်များကို ရှောင်ရှားနိုင်ပြီး လိုက်လျောညီထွေရှိပြီး သပ်ရပ်သော ဆားကစ်ပုံစံကို အသုံးပြုနိုင်မည်ဖြစ်သည်။

• Universal Mounting Method: အမျိုးမျိုးသော ပရိဘောဂလိုအပ်ချက်များကို ပြည့်မီရန် တိုက်ရိုက် fixed mounting နှင့် flange mounting တို့နှင့်အတူ အပေါက်များနှင့် double-end threaded hole များဖြင့် တပ်ဆင်ထားပါသည်။

4. ယုံကြည်စိတ်ချရသော & တာရှည်ခံစွမ်းဆောင်ရည်

• Stable Buffering: နှစ်ထပ် ရော်ဘာကြားခံများပါရှိသော နှစ်ထပ်ဖွဲ့စည်းပုံသည် ရေရှည်တည်ငြိမ်သော စက်ဘီးစီးလည်ပတ်မှုအတွက် လည်ပတ်အကျိုးသက်ရောက်မှု၊ တုန်ခါမှုနှင့် လည်ပတ်နေသည့်ဆူညံသံများကို ထိရောက်စွာ လျှော့ချပေးသည်။

• ဆီကင်းသော လည်ပတ်မှု: ဖုန်ကင်းစင်ပြီး သန့်ရှင်းသော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်အတွက် သင့်လျော်သော ပရော်ဖက်ရှင်နယ် ဆီမပါသော ချောဆီပုံစံကို လက်ခံပါသည်။

• Standard Magnetic Configuration: လေဖြတ်ခြင်း တည်နေရာကို သိရှိခြင်းအတွက် အဆင်ပြေသော သံလိုက်ခလုတ်များအတွက် သီးသန့်တပ်ဆင်ထားသော သံလိုက်လက်စွပ်များ တပ်ဆင်ထားပါသည်။

မော်ဒယ်အမည်သတ်မှတ်ခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများ အပြည့်အစုံ

1.Typical Model နမူနာများ: MKB20-10RZ, MKB40-20LZ-M9BW

Code အပိုင်း	အဓိပ္ပါယ်
MKB	စီးရီးကုဒ်- Standard Rotary Clamp ဆလင်ဒါ
၂၀/၄၀	ဖောက်အရွယ်အစား- φ12/16/20/25/32/40/50/63mm
၁၀/၂၀	Clamping Stroke : 5/10/15/20/25/30/40/50mm
RZ / LZ	လှည့်ခြင်း လမ်းညွှန်- RZ = ညာသန် (လက်ယာရစ်); LZ = ဘယ်သန် (လက်ယာရစ်)
M9BW	သံလိုက်ခလုတ် မော်ဒယ် (ရွေးချယ်ခွင့်- D-M9BW၊ D-A93 စသည်ဖြင့်)

2.Standard Order နမူနာများ

• စံညာဘက်လှည့်ခြင်း။- MKB25-15RZ (φ25 bore၊ 15mm လေဖြတ်ခြင်း၊ နာရီလက်ယာရစ်လည်ပတ်ခြင်း၊ ခလုတ်မရှိ)

• ခလုတ်နှစ်ခုဖြင့် ဘယ်လှည့်- MKB32-20LZ-2S (φ32 ပေါက်၊ 20mm လေဖြတ်ခြင်း၊ နာရီလက်တံပြန်လှည့်ခြင်း၊ အနေအထားနှစ်ခု ခလုတ်များ)

• အကြီးစား Bore Heavy-Duty အမျိုးအစား: MKB63-50RZ (φ63 ဖောက်၊ 50 မီလီမီတာ အမြင့်ဆုံး လေဖြတ်ခြင်း၊ လေးလံသောဝန်ကို ကုပ်ခြင်းအတွက် ညာဘက်လှည့်ခြင်း)

အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ 0.5MPa စံသတ်မှတ်ချက်အခြေအနေ)

1. အခြေခံသတ်မှတ်ချက်များ

• လည်ပတ်မှုမုဒ်: နှစ်ချက်သရုပ်ဆောင်သော ဒြပ်ပေါင်းရွေ့လျားမှု (90° လှည့်ခြင်း + မျဉ်းသားကုပ်ခြင်း)

• အလုပ်ဖိအားအတိုင်းအတာ: 0.1~1.0MPa; သက်သေဖိအား: 1.5MPa

• ပတ်ဝန်းကျင် အပူချိန်-10 ℃ ~ 70 ℃ (အေးခဲခြင်းမရှိသော); -10 ℃ ~ 60 ℃ သံလိုက်ခလုတ်များတပ်ဆင်ထားသည်။

• Piston လည်ပတ်နှုန်း: 50~200mm/s

• ကြားခံမုဒ်: အပြန်အလှန်ရော်ဘာကြားခံ

• ချောဆီမုဒ်- ဆီမပါသော လည်ပတ်မှု (ချောဆီ မလိုအပ်ပါ)

2. Clamping Force Data (ယူနစ်- kN @0.5MPa)

အရွယ်အစား (မီလီမီတာ)	φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63
Clamping Force (kN)	0.57	1.01	1.57	2.45	4.02	6.28	9.81	12.40

3. ခွင့်ပြုနိုင်သော Inertia Torque (ယူနစ်- kg·m²)

အရွယ်အစား (မီလီမီတာ)	φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63
မတည်ငြိမ်သော ရုန်းအား (kg·m²)	0.001	0.003	0.01	0.02	0.05	0.1	0.2	0.4

4. ကုန်ပစ္စည်းအလေးချိန် (ယူနစ်- ကီလိုဂရမ် @20mm လေဖြတ်ခြင်း)

အရွယ်အစား (မီလီမီတာ)	φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63
အလေးချိန် (ကီလိုဂရမ်)	0.35	0.55	0.9	1.4	2.2	3.5	5.8	9.5

ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

• Workpiece Positioning & Clamping: စက်ကိရိယာတန်ဆာပလာများ၊ ဂဟေဆော်သည့်နေရာချထားခြင်း၊ တံဆိပ်တုံးခတ်ခြင်းနှင့် တပ်ဆင်ရေးစခန်းကုပ်ခြင်းအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။ ပေါင်းစပ်ထားသော 2-in-1 လည်ပတ်ခြင်းနှင့် ကုပ်ခြင်းဒီဇိုင်းသည် စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံကို ရိုးရှင်းစေပြီး တပ်ဆင်နေရာအား သက်သာစေသည်။

• အီလက်ထရွန်းနစ် နှင့် တိကျမှု အစိတ်အပိုင်း ပြုပြင်ခြင်း။: ဆီကင်းစင်ပြီး ဖုန်မှုန့်နည်းသော ဝိသေသလက္ခဏာများသည် ဆီမီးကွန်ဒတ်တာဗန်းကုပ်ခြင်း၊ ဖုန်းခွံနေရာချထားခြင်းနှင့် မိုက်ခရိုတိကျမှုအပိုင်းကို ပြင်ဆင်ခြင်း၊ သန့်ရှင်းမှုနှင့် တိကျမှုမြင့်မားသောလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

• အလိုအလျောက် လွှဲပြောင်းခြင်း ကန့်သတ်ချက်: rotary table limiting၊ flipping mechanism positioning and short-stroke rotary clamping stations အတွက် စံပြဖြစ်ပြီး၊ တည်ငြိမ်ပြီး ထပ်ခါတလဲလဲ ပေါင်းစပ်လှုပ်ရှားမှု စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

• အကြီးစားပြင်ဆင်ရေးစခန်းများ: မြင့်မားသော ကုပ်ကြိုးဆွဲအားနှင့် အလွန်ကောင်းမွန်သော ဆန့်ကျင်ဘက်သို့ ကူးပြောင်းနိုင်မှုစွမ်းရည်တို့ဖြင့် တပ်ဆင်ထားပြီး၊ ၎င်းသည် လေးလံသော workpiece ကို ကုပ်ခြင်း၊ မှိုပြုပြင်ခြင်းနှင့် ကြီးမားသောဝန်တိကျမှုတည်နေရာပြအခြေအနေများအတွက် အသုံးချနိုင်သည်။

3-အဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

၁။ အရွယ်အစား ရွေးချယ်မှု: အမှန်တကယ် ကုပ်တွယ်နေသော ဝန်နှင့်အညီ bore အရွယ်အစားကို ရွေးချယ်ပါ။ သီအိုရီအရ ကုပ်ဆွဲအား ≥ အမှန်တကယ် ဝန် × 1.5 ဘေးကင်းရေးအချက်ကို သေချာပါစေ။ လေးလံသောအလုပ်အခြေအနေများအတွက် φ40 သို့မဟုတ် ပိုကြီးသော bore ကို ဦးစားပေးပါ။

၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: စံကုပ်ကြိုးသည် 5mm မှ 50mm အထိရှိသည်။ အမှန်တကယ် workpiece အမြင့်ပေါ်မူတည်၍ လေဖြတ်ခြင်းကို ရွေးချယ်ပြီး စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်မဖြစ်စေရန် 3~5mm အနားသတ်ကို သိမ်းဆည်းပါ။

၃။ ဖွဲ့စည်းမှုရွေးချယ်မှု

￮ လှည့်ခြင်း ဦးတည်ချက်ဆိုက်ပေါ်ရှိ ဘူတာရုံ အပြင်အဆင်နှင့် ကိုက်ညီရန် RZ (လက်ယာရစ် ညာဘက်လှည့်ခြင်း) သို့မဟုတ် LZ (လက်ယာရစ် ဘယ်ဘက် လှည့်ခြင်း) ကို ရွေးပါ။

￮ ရာထူးရှာဖွေခြင်း။: ကုပ်ခြင်းနှင့် ထုတ်လွှတ်ခြင်းအတွက် အနေအထားအချက်ပြနှစ်ခုကို ရယူရန် 2S ခလုတ်နှစ်ခုဖွဲ့စည်းပုံကို ရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH MK စီးရီးစံနှုန်း rotary ကုပ်ဆလင်ဒါသည် 90° လည်ပတ်မှုနှင့် linear ကုပ်ခြင်းလုပ်ဆောင်ချက်များကို ပေါင်းစပ်ထားပြီး၊ အဆင့်မြှင့်ထားသော inertia torque၊ အလွန်ကျစ်လစ်သိပ်သည်းသော ကိုယ်ထည်၊ ဘက်ပေါင်းစုံမှ တပ်ဆင်ခြင်းနှင့် ခိုင်ခံ့သော လေးလံသောဝန်ကုပ်ခြင်းစွမ်းရည်တို့ကို ပေါင်းစပ်ထားကာ အကောင်းဆုံးသောနေရာလွတ်များကို ချွေတာပြီး တည်ငြိမ်မှုမြင့်မားသော pneumatic ဖြေရှင်းချက်များအတွက် ဘူတာရုံ pneumatic ဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးပါသည်။
