MSUB Series Vane Rotary Cylinder | မြင့်မားသောတိကျကျစ်လစ်သိပ်သည်း Oscillating Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH MSUB စီးရီးသည် ပေါ့ပါးသော တိကျစွာ လည်ပတ်မှုဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် ဒီဇိုင်းထုတ်ထားသည့် တိကျသော မြင့်မားသော single-vane rotary Table ဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်းတွင် ပေါင်းစပ်ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ ကောင်းမွန်စွာညှိနိုင်သော swing angle၊ မျက်နှာပြင်များစွာတပ်ဆင်ခြင်းနှင့် အလွန်နိမ့်သော backlash စွမ်းဆောင်ရည်တို့ပါရှိသည်။ အရွယ်အစားသတ်မှတ်ချက် 4 ခုကို လွှမ်းခြုံထားကာ (φ10/φ15/φ20/φ30)၊ ၎င်းအား အလိုအလျောက်တိကျစွာထုတ်လုပ်သည့်လိုင်းများအတွက် ပင်မတိကျမှုမြင့်မားသော လွှဲဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးသည့် ခြယ်လှယ်လည်ပတ်မှု၊ အသေးစား အညွှန်းကိန်းနေရာချထားခြင်းနှင့် အလုပ်ခွင်လှန်သည့်ဘူတာများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားသည်။

  1.1 Integrated Rotary Table & Cylinder ဖွဲ့စည်းပုံ

     rotary platform နှင့် မောင်းနှင်မှုဆလင်ဒါ၏ ပေါင်းစပ်ဒီဇိုင်းသည် အလုံးစုံ တောင့်တင်းခိုင်မာမှုဖြင့် ဂီယာရှင်းလင်းမှုကို လုံးဝဖယ်ရှားပေးပါသည်။ အဆင့်မြှင့်ထားသော MSUA မြင့်မားသော တိကျမှုဗားရှင်းသည် ≤0.03mm အတွင်း ပလပ်ဖောင်း တုန်လှုပ်ခြင်း တိကျမှုကို ပေးစွမ်းပြီး တည်ငြိမ်ပြီး ထပ်ခါတလဲလဲ တိကျသော အနေအထားကို အာမခံပေးသည့် စံမော်ဒယ်သည် အလွန်နိမ့်ကျသော သည်းခံနိုင်မှုကို ရရှိပြီး စံမော်ဒယ်သည် အလွန်နည်းပါးသည်။

 1.2 High-Load Single Vane ဒီဇိုင်း

     အကောင်းဆုံးပြင်ဆင်ထားသော single-vane structural layout ကိုအသုံးပြုခြင်းဖြင့် ဆလင်ဒါသည် ထုထည်ပိုသေးငယ်ပြီး အလေးချိန်ပိုပေါ့ပါသည်။ ၎င်း၏ဝန်အားသည် တူညီသောအရွယ်အစားရှိ သမားရိုးကျ CRB1 စီးရီးဆလင်ဒါများထက် 2~3 ဆ ပိုမိုမြင့်မားပြီး သေးငယ်သောစွမ်းအင်နှင့် ရုန်းအားမြင့်မားမှုကို တစ်ပြိုင်နက်တည်း သဘောပေါက်သည်။

  1.3 တိကျစွာ ချိန်ညှိနိုင်သော Swing Angle

     • Standard Strokeမတူကွဲပြားသော rotary တောင်းဆိုမှုများအတွက် 90° / 180° ရွေးချယ်နိုင်သည်။

     • Fine Adjustment Tolerance: Single-vane ဒီဇိုင်းသည် အစွန်းနှစ်ဖက်စလုံးတွင် ±5° fine tuning ကို ပံ့ပိုးပေးသည်။ dual-vane အမျိုးအစားသည် ±2.5° fine tuning ကို ပံ့ပိုးပေးသည်။

     • နေရာချထားခြင်း တိကျမှု- 90°±10′ / 180°±10′ ၏ တင်းကျပ်သောလွှဲထောင့်သည်းခံမှု၊၊ မြင့်မားသောတိကျမှုအညွှန်းကိန်းနှင့် လှန်လိုက်သောလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

 1.4 Flexible Mounting & Piping ရွေးစရာများ

     • ပိုက်မုဒ်: ဘေးထွက်ပိုက်နှင့် axial piping ရွေးချယ်နိုင်သည်; သံလိုက်ခလုတ်တပ်ဆင်ထားသော မော်ဒယ်များသည် တည်ငြိမ်သောအချက်ပြမှုရယူရန်အတွက် ဘေးဘက်ပိုက်များကိုသာ ပံ့ပိုးပေးသည်။

     • တပ်ဆင်ခြင်းမုဒ်: Multi-face flange တည်ဆောက်ပုံသည် omni-directional installation ကို ပံ့ပိုးပေးသည်၊ စက်ပစ္စည်းများအတွင်းပိုင်း နေရာလွတ်ကို ထိထိရောက်ရောက် ချွေတာပြီး ကျစ်လစ်သော အပြင်အဆင်နှင့် လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်ပါသည်။

  1.5 ယိုစိမ့်မှုနည်းပြီး ဝန်ဆောင်မှုသက်တမ်း ကြာမြင့်သည်။

     အတွင်းပိုင်းနှင့် ပြင်ပလေယိုစိမ့်မှု အနည်းဆုံးဖြစ်အောင် စိတ်ကြိုက်ပြင်ဆင်ထားသော အထူးအလုံပိတ်ဖွဲ့စည်းပုံကို အသုံးပြုခြင်း။ စံချိန်မီ ဆီမပါသော လည်ပတ်မှုပုံစံဒီဇိုင်းသည် သန့်ရှင်းသော ထုတ်လုပ်မှုပတ်ဝန်းကျင်နှင့် ယေဘူယျစက်မှုလုပ်ငန်းခွင်အခြေအနေများကို လိုက်လျောညီထွေဖြစ်စေပြီး ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချကာ စဉ်ဆက်မပြတ် ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးသည်။

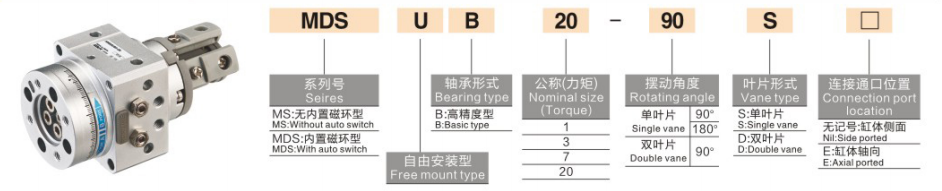

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1. ရိုးရိုးစံနမူနာများ: MSUB7-180S, MDSUB20-90S

  2. စံအမိန့်နမူနာများ

     • Standard Non-Magnetic ModelMSUB7-180S (အရွယ်အစား 7၊ 180° လွှဲထောင့်၊ သံလိုက်လက်စွပ်မပါဘဲ)

     • သံလိုက်တုံ့ပြန်မှုပုံစံ: MDSUB20-90S (အရွယ်အစား 20၊ 90° လွှဲထောင့်၊ ခလုတ်တပ်ဆင်မှုအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်)

3. အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ စံအခြေအနေ)

  3.1 အခြေခံသတ်မှတ်ချက်များ

     • လည်ပတ်မှုမုဒ်: နှစ်ချက်သရုပ်ဆောင်ထားသော တစ်ခုတည်းသောဗန်း

     • အလုပ်လုပ်သောအရည်: Compressed Air (ဆီမပါသော လုပ်ဆောင်ချက်)

     • ပတ်ဝန်းကျင် အပူချိန်: 5 ℃ ~ 60 ℃

     • အလုပ်ဖိအားအတိုင်းအတာ: အရွယ်အစား 1: 0.2~0.7MPa; အရွယ်အစား 3/7: 0.15~0.7MPa; အရွယ်အစား 20: 0.15~1.0MPa

     • လွှဲချိန် (@0.5MPa): 0.07~0.3s/90° (ချိန်ညှိနိုင်သော)

     • Bearing အမျိုးအစား: High-load sliding bearing

  3.2 အဓိက စွမ်းဆောင်ရည် ကန့်သတ်ချက်ဇယား

4. အဓိကဖွဲ့စည်းပုံနှင့် ရွေးချယ်မှု လမ်းညွှန်ချက်များ

  4.1 အရွယ်အစား ရွေးချယ်မှု ( Torque နှင့် Load ကိုအခြေခံ၍ )

     • အရွယ်အစား 1 (φ10): 0.3N·m torque output၊ micro ultra-light load (≤1kg) နှင့် high-frequency rotary motion scenarios အတွက် သင့်လျော်သည်။

     • အရွယ်အစား 3 (φ15)0.7N·m torque output သည် စက်ရုပ်လက်မောင်းအဆစ်လှည့်ခြင်းကဲ့သို့သော သေးငယ်သော light-load (1~3kg) အပလီကေးရှင်းများအတွက် အကောင်းဆုံးဖြစ်သည်။

     • အရွယ်အစား 7 (φ20): 0.9N·m torque output၊ အသေးစားနှင့်အလတ်စားဝန် (3~5kg) အညွှန်းနေရာချထားခြင်းနှင့် workpiece လှန်လိုက်သည့်နေရာများ စုံလင်စွာကိုက်ညီခြင်း။

     • အရွယ်အစား 20 (φ30): 2.9N·m မြင့်မားသော torque အထွက်အား၊ အလတ်စား လေးလံသောဝန် (5 ~ 10 ကီလိုဂရမ်) လေးလံသော rotary နေရာချထားခြင်းလုပ်ငန်းများအတွက် အသုံးချနိုင်သည်။

  4.2 ထောင့်နှင့် တိကျမှု ရွေးချယ်မှု

     • 90° Swing Angle: ထောင့်မှန်လှန်ခြင်းနှင့် ဦးတည်ချက်ပြောင်းခြင်းအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ အလုပ်ခွင်တင်/ချခြင်းနှင့် 90° စတီယာရင်နေရာချထားခြင်းများတွင် တွင်ကျယ်စွာအသုံးပြုသည်။

     • 180° Swing Angle: 180° ပြောင်းပြန်အနေအထားနှင့် bidirectional station switching ကိုနားလည်သဘောပေါက်ခြင်း၊ စက်ဝိုင်းတစ်ဝက်လည်ပတ်ခြင်းနှင့် workpiece လှန်ခြင်းတို့အတွက် သင့်လျော်သည်။

     • မြင့်မားသော တိကျမှု အဆင့်မြှင့်တင်ခြင်း။− ပလပ်ဖောင်း တုန်ခါမှု တိကျမှု ≤0.03mm ရှိသော အလွန်မြင့်မားသော တိကျမှု လိုအပ်ချက်များ အတွက် MSUA စီးရီးကို ရွေးပါ။

  4.3 သံလိုက်ကူးပြောင်းမှုပုံစံဖွဲ့စည်းမှု

     • MSUB (သံလိုက်မဟုတ်)- အချက်ပြတုံ့ပြန်ချက်တောင်းဆိုမှုမပါဘဲ ရိုးရှင်းသော စက်ဝိုင်းလှုပ်ရှားမှုအတွက် ကုန်ကျစရိတ်သက်သာသော သံလိုက်လက်စွပ်မပါဘဲ အခြေခံကျသော စျေးသက်သာသောဗားရှင်း။

     • MDSUB (သံလိုက်)တပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ D-T791/D-T792 သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး အလိုအလျောက် PLC အချက်ပြချိတ်ဆက်မှု ထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည့် မထင်သလို ချိန်ညှိနိုင်သော အာရုံခံနေရာများပါရှိသော သံလိုက်ခလုတ်များ။

5. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • တိကျသော စက်ရုပ်စနစ်များ: ပေါ့ပါးသော၊ ကျစ်လစ်သောအရွယ်အစားနှင့် မြင့်မားသောနေရာချထားမှု ထပ်ခါထပ်ခါလုပ်ဆောင်နိုင်မှုတို့ပါ၀င်သော စက်ရုပ်သေးသေးလေး၏ အဆစ်လှည့်ခြင်းနှင့် အဆုံးသတ်အကျိုးသက်ရောက်မှုလွှဲခြင်းအတွက် အသုံးချပါ။

     • အလိုအလျောက် အညွှန်းရေးစခန်းများ: 90°/180° တိကျမှုညွှန်းကိန်း၊ ထောက်လှမ်းမှုအနေအထားနှင့် အီလက်ထရွန်နစ်ပစ္စည်းနှင့် အသေးစားအိမ်သုံးပစ္စည်းစက်မှုလုပ်ငန်းများတွင် တပ်ဆင်စခန်းနေရာချထားခြင်းအတွက် ပြီးပြည့်စုံသည်။

     • Workpiece Flipping & Steering: Conveyor လိုင်းများပေါ်ရှိ light-load workpieces (≤10kg) ၏ လှန်ခြင်းနှင့် ဦးတည်ချက်ပြောင်းခြင်းအတွက် စံပြအဖြစ်၊ သုည-တုံ့ပြန်မှု နှင့် ထိခိုက်မှုနည်းသော ချောမွေ့စွာ လည်ပတ်မှု။

     • သေးငယ်သော Rotary ပလပ်ဖောင်းများ: လိုက်လျောညီထွေရှိသော တပ်ဆင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသော အခက်အခဲတို့ဖြင့် မိုက်ခရိုလှည့်ပလပ်ဖောင်းများ၊ တံဆိပ်ရိုက်နှိပ်ခြင်းနှင့် အမှတ်အသားပြုသည့်နေရာများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။

6. MSUB vs CRB2 / CRBU2 စီးရီးများ အမြန်နှိုင်းယှဉ်မှု

7. 3-အဆင့် အမြန်ရွေးချယ်ခြင်း လမ်းညွှန်

     ၁။ အရွယ်အစား ရွေးချယ်မှု: ဘေးကင်းသောအချက် ≥2 ဖြင့် workpiece weight နှင့် rotation radius အပေါ်အခြေခံ၍ torque တွက်ချက်ပါ။ ဝန် ≤1 ကီလိုဂရမ်အတွက် အရွယ်အစား 1၊ 1 ~ 3 ကီလိုဂရမ်အတွက် အရွယ်အစား 3၊ အရွယ်အစား 7 အတွက် 3 ~ 5 ကီလိုဂရမ်၊ အရွယ်အစား 20 ကို ရွေးချယ်ပါ။

     ၂။ ထောင့်ရွေးချယ်မှု: ညာဘက်ထောင့်လှန်ခြင်းနှင့် စတီယာရင်အတွက် 90° လွှဲထောင့်ကို ရွေးချယ်ပါ။ သံသရာဝက်လှည့်ခြင်းနှင့် ပြောင်းပြန်အနေအထားအတွက် 180° လွှဲထောင့်ကို ရွေးချယ်ပါ။

     ၃။ Functional Selectionအချက်ပြတုံ့ပြန်ချက်နှင့် PLC ချိတ်ဆက်မှုအတွက် သံလိုက်လက်စွပ်ပါသော MDSUB ကို ရွေးပါ။ အလွန်မြင့်မားသောတိကျသောနေရာချထားခြင်းတောင်းဆိုမှုများအတွက် MSUA စီးရီးသို့ အဆင့်မြှင့်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MSUB စီးရီးကျစ်လစ်သိပ်သည်းသော vane rotary ဆလင်ဒါတွင် ပေါင်းစပ်ထားသော တိကျမှုမြင့်မားသောစားပွဲဒီဇိုင်း၊ ချိန်ညှိနိုင်သောလွှဲထောင့်နှင့် မြင့်မားသောဝန်ပမာဏ၊ တုံ့ပြန်မှုနည်းသော၊ တည်ငြိမ်မှုမြင့်မားပြီး နေရာချွေတာနိုင်သော တိကျသော rotary solutions များကို 10kg-level light-load automated flipping and indexing stations များအတွက် ပံ့ပိုးပေးပါသည်။
