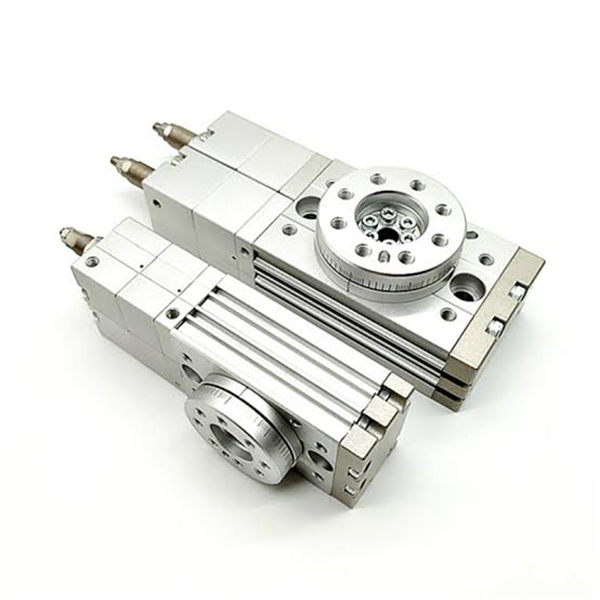

MSZ စီးရီး Three-Position Rotary Cylinder | Rack & Pinion Pneumatic Actuator

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကနေရာချထားခြင်း။

  SOLH MSZ စီးရီးသည် ပရော်ဖက်ရှင်နယ် rack-and-pinion rotary စားပွဲဆလင်ဒါအတွက် အထူးထုတ်လုပ်ထားသည့်အနေအထားသုံးရပ်. ၎င်းတွင် ထူးခြားသော ဘယ်/အလယ်/ညာ (0° / Mid-stop / 180°) triple stop function ပါရှိပြီး ပုံမှန်အနေအထားနှစ်ရပ်ရှိ rotary ဆလင်ဒါများသည် အလယ်အလတ်လေဖြတ်ခြင်းကို မအောင်မြင်နိုင်သော တည်နေရာပြနာကျင်မှုအမှတ်ကို ဖြေရှင်းပေးသည်။ dual-valve circuit configuration မပါဘဲ 5/3-way middle-pressure solenoid valve ဖြင့် ထိန်းချုပ်ထားသောကြောင့် pneumatic system layout ကို အလွန်ရိုးရှင်းစေသည်။ အလယ်အလတ်အနေအထားသည် ±10° ကောင်းမွန်သောချိန်ညှိမှုကို ပံ့ပိုးပေးသည်၊ အစွန်းနှစ်ဖက်စလုံးသည် 0~95° ထောင့်ချိန်ညှိမှုကို နားလည်သဘောပေါက်ပြီး ၎င်းသည် workpiece လွှဲခြင်း၊ စီခြင်းခြင်း၊ အလယ်အလတ်နေရာချထားခြင်းအတွက် မဖြစ်မနေလိုအပ်သော အလယ်အလတ်နေရာချထားခြင်းအတွက် အကောင်းဆုံး pneumatic ဖြေရှင်းချက်ဖြစ်စေသည်။

  1.1 စီးရီး အမြန်ရွေးချယ်မှု Core

အဓိကထုတ်ကုန်နေရာချထားခြင်း။: 0° (ဘယ်) → အလယ် (ဗဟို) → 180° (ညာဘက်) ထောင့်ပေါင်းစုံ လိုက်လျောညီထွေရှိသော နေရာချထားမှု တောင်းဆိုချက်များကို ဖြည့်ဆည်းရန် ချိန်ညှိနိုင်သော အလယ်အလတ်အနေအထားဖြင့် တိကျသော သုံးရပ်ရပ်လှည့်မှုကို သဘောပေါက်သည်။

2. Core Technical Parameters (SOLH Standard)

  2.1 အခြေခံသတ်မှတ်ချက်များ

     • အရွယ်အစား: 10 / 20 / 30 / 50

     • လည်ပတ်မှုမုဒ်- နှစ်ချက်သရုပ်ဆောင်ခြင်း၊ နှစ်ထပ်တွဲနှင့် ပင်နီယံ၊ သုံးရပ်အနေအထား

     • အလုပ်ဖိအား: 0.2~1.0MPa (ရော်ဘာကြားခံအမျိုးအစား); 0.2~0.6MPa (ဟိုက်ဒရောလစ်ကြားခံအမျိုးအစား)

     • သက်သေဖိအား: 1.05MPa

     • အလုပ်လုပ်အပူချိန်: 0 ℃ ~ 60 ℃ (အေးခဲနေသောပတ်ဝန်းကျင်မရှိ)

     • Swing Angleအဆုံးတစ်ခုအတွက် 0~95°၊ စုစုပေါင်းချိန်ညှိနိုင်သောထောင့် 0~190°

     • Mid-stop ချိန်ညှိမှုဗဟိုအနေအထားအပေါ်အခြေခံ၍ ±10° ကောင်းမွန်စွာချိန်ညှိခြင်း။

     • နေရာချထားခြင်း တိကျမှု: ±0.02mm (MSZA တိကျမှုမြင့်မားသောအမျိုးအစား); ±0.05mm (MSZB အခြေခံ အမျိုးအစား)

     • ချောဆီမုဒ်: ဆီမပါသော ကိုယ်တိုင်ချောဆီ လည်ပတ်မှု

     • Port Thread: M5×0.8 (10/20 ဖေါက်); M8×1.25 (30/50 ဖောက်)

  2.2 Output Torque & Allowable Load (0.5MPa)

  2.3 Buffer Energy Absorption စွမ်းရည်

3. ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များနှင့် ရာထူးသုံးရပ်လုပ်ငန်းအခြေခံမူ

  3.1 Core ဖွဲ့စည်းတည်ဆောက်ပုံ အားသာချက်များ

     • Dual-Rack နှင့် Dual-Piston Mid-stop Structure: နှစ်ထပ်ကားမောင်းဂီယာနှင့် လွတ်လပ်သောအလယ်အလတ်ရပ်သည့်ပစ္စတင်ဒီဇိုင်းကိုလက်ခံသည်၊ တုံ့ပြန်မှုအားဖယ်ရှားပြီး အနေအထားသုံးရပ်ပြောင်းစဉ်အတွင်း တည်ငြိမ်ပြီး တသမတ်တည်းရှိသော torque ကိုထုတ်ပေးသည်။

     • ပေါင်းစပ်ထားသော Rotary Table ဒီဇိုင်း: မြင့်မားသော မာကျောမှုနှင့် အပိုပစ္စည်းများမပါဘဲ ရိုးရှင်းပြီး မြန်ဆန်သော တပ်ဆင်မှုပါဝင်သည့် တိုက်ရိုက် workpiece mounting အတွက် positioning pin hole များ တပ်ဆင်ထားသည်။

     • Central Hollow Through-hole: အပေါက် (Ø6~Ø12) အလယ်တွင် တပ်ဆင်ထားသော လေပိုက်များနှင့် ဓာတ်ကြိုးများကို သပ်သပ်ရပ်ရပ် ဖြတ်သန်းနိုင်စေကာ ပေါင်းစပ်ဝါယာကြိုးများနှင့် ပိုက်သွယ်ခြင်းတို့ကို နားလည်သဘောပေါက်စေသည်။

     • လွတ်လပ်သောထောင့် ချိန်ညှိမှု: ပရော်ဖက်ရှင်နယ် ချိန်ညှိမှု bolts များ တပ်ဆင်ထားပြီး၊ ဘယ်/ညာ ကန့်သတ်ထောင့်များနှင့် အလယ်မှတ်တိုင် အနေအထား၏ လွတ်လပ်သော ချိန်ညှိမှုကို ပံ့ပိုးပေးကာ လိုက်လျောညီထွေရှိသော ထောင့်ချိန်ညှိမှုကို နားလည်စေသည်။

     • Standard Magnetic Switch Slots− D-M9B နှင့် D-A93 သံလိုက်ခလုတ်များနှင့် လိုက်ဖက်သော နှစ်ဖက်စလုံးရှိ စံသီးသန့်ချန်ထားသော grooves များသည် အလိုအလျောက်အချက်ပြချိတ်ဆက်မှုအတွက် ဘယ်/အလယ်/ညာဘက် အနေအထားသုံးရပ်ကို အချိန်နှင့်တစ်ပြေးညီ သိရှိနိုင်စေပါသည်။

  3.2 Three-Position Control Principle (Core Advantage)

   MSZ စီးရီးများသာ လိုအပ်သည်။5/3-way middle-pressure solenoid valve တစ်ခု အနေအထားသုံးရပ်ပြောင်းခြင်းကို နားလည်ရန်၊ နှစ်ခု-အဆို့ရှင် သို့မဟုတ် ရှုပ်ထွေးသော လေဆားကစ်ခလုတ်ကို မလိုအပ်ဘဲ၊ စနစ်တည်ဆောက်ပုံကို ရိုးရှင်းစေပြီး အလုံးစုံစက်ပစ္စည်းကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။

     ၁။ ဘယ်ဘက်အနေအထား (0°)− ဆိုလီနွိုက် အဆို့ရှင်သည် ဘယ်ဘက် ဘူတာရုံ လေ၀င်ပေါက်၊ တစ်ဖက်မှ လေ၀င်ပေါက်နှင့် ပြောင်းပြန်-အခြမ်းအိတ်ဇော၊ 0° ဘယ်ဘက် ကန့်သတ်အနေအထားတွင် တိကျစွာသော့ခတ်ရန် rotary table ကို မောင်းနှင်သည်။

     ၂။ ညာဘက်အနေအထား (180°)− ဆိုလီနွိုက် အဆို့ရှင် ညာဘက် ဘူတာရုံ လေဝင်ပေါက်၊ ပြောင်းပြန်လေယာပတ်လမ်း လုပ်ဆောင်ချက်၊ လည်ပတ်နေသော စားပွဲအား 180° ညာဘက်ကန့်သတ်ချက် အနေအထားတွင် လှည့်၍ လော့ခ်ချရန် မောင်းနှင်သည်။

     ၃။ Middle Stop ရာထူး (M): ဆိုလီနွိုက် အဆို့ရှင် အလယ်စခန်း၊ ဆလင်ဒါ၏ နှစ်ဖက်စလုံးသည် တပြိုင်နက် ဖိအားများ ရှိနေသည်။ rotary piston သည် အင်အားချိန်ခွင်လျှာကို ထိန်းသိမ်းထားပြီး လွတ်လပ်သော အလယ်အလတ်ပစ္စတင်သည် စားပွဲကို ကြိုတင်သတ်မှတ်ထားသည့် အလယ်အလတ်အနေအထားတွင် တွန်းပို့ကာ တည်ငြိမ်သော အလယ်အလတ်နေရာချထားမှုကို နားလည်စေသည်။

4. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများကို ပြီးပြည့်စုံအောင် ပြုလုပ်ပါ။

  ရိုးရိုးမော်ဒယ်ကုဒ်: MSZB20-R-M9BL

5. ရွေးချယ်ရေး စည်းမျဉ်းများနှင့် ပုံမှန် အသုံးချမှုများ

  5.1 ရွေးချယ်မှု ဦးစားပေး စည်းမျဉ်းများ

     ၁။ ရာထူး Demand ကို ပထမ- သုံးရပ်အနေအထား (ဘယ်/အလယ်/ညာ) ရပ်ရန် လိုအပ်သော လုပ်ငန်းအခြေအနေများအတွက် MSZ စီးရီးကို ရွေးချယ်ပါ။ MSQ/HRQ အနေအထား rotary ဆလင်ဒါ နှစ်ခုကို အသုံးပြု၍မရပါ။

     ၂။ တိကျမှုကိုက်ညီခြင်း။: ထပ်ခါတလဲလဲ နေရာချထားမှု အခြေအနေများအတွက် MSZA မြင့်မားသော တိကျမှု အမျိုးအစားကို ရွေးပါ။ အထွေထွေစကြာဝဠာအခြေအနေများအတွက် ကုန်ကျစရိတ်သက်သာသော MSZB အခြေခံအမျိုးအစားကို ရွေးချယ်ပါ။

     ၃။ မြန်နှုန်းနှင့် Load ကိုက်ညီမှု: မြန်နှုန်းမြင့်၊ လေးလံသောဝန်နှင့် သက်ရောက်မှုမြင့်မားသောလည်ပတ်မှုအတွက် -R ဟိုက်ဒရောလစ်ကြားခံအမျိုးအစားကို လက်ခံပါ။ စံရော်ဘာကြားခံသည် မြန်နှုန်းနိမ့် ပေါ့ပါးသော လုပ်ဆောင်ချက်အတွက် လုံလောက်ပါသည်။

     ၄။ အတည်ပြုချက်ရယူပါ။: စစ်မှန်သော radial load၊ axial load နှင့် bending moment တို့သည် jamming နှင့် positioning deviation ကိုရှောင်ရှားရန် ခွင့်ပြုထားသောတန်ဖိုးများထက် နိမ့်နေကြောင်း အတိအကျသေချာပါစေ။

  5.2 ပုံမှန်အပလီကေးရှင်းအခြေအနေများ

     • Workpiece Diversion & Sorting: 0°/90°/180° ထောင့်ပေါင်းစုံပြောင်းခြင်းဖြင့် ဘယ်/ညာ ပစ္စည်းဖြန့်ချီမှုကို အလယ်တည့်တည့်အနေအထားကို အကောင်အထည်ဖော်ပါ။

     • Multi-station အညွှန်းကိန်း: အလိုအလျောက် စုဝေးမှု၊ ထောက်လှမ်းမှုနှင့် လုပ်ငန်းစဉ်လွှဲပြောင်းသည့် ဘူတာများအတွက် အလိုအလျောက် အနေအထားသုံးရပ်ပြောင်းခြင်း။

     • Workpiece Flip & Steering: 0° → အလယ် → 180° တိုးတက်သော လှည့်ခြင်းမှတဆင့် တည်ငြိမ်သော လှန်ခြင်းနှင့် စတီယာရင်လုပ်ဆောင်ချက်များကို အပြီးသတ်ပါ။

     • အီလက်ထရွန်းနစ်နှင့် ထုပ်ပိုးမှု အလိုအလျောက်စနစ်: ပုလင်းအဖုံးတင်းကျပ်ခြင်း၊ ချစ်ပ်နေရာချထားခြင်း၊ ထောင့်ပေါင်းစုံမှ ကုန်ပစ္စည်းရှာဖွေခြင်းနှင့် တိကျသောထုပ်ပိုးမှုဆိုင်ရာပစ္စည်းများအတွက် အသုံးချခြင်း။

6. MSZ နှင့် MSQ Core ကွာခြားချက် နှိုင်းယှဉ်မှု

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MSZ စီးရီး၏ အနေအထားသုံးရပ် rack-and-pinion rotary ဆလင်ဒါသည် တစ်ခုတည်း-အဆို့ရှင် ရိုးရှင်းသော ထိန်းချုပ်မှု၊ ချိန်ညှိနိုင်သော အလယ်ထောင့်နှင့် မြင့်မားသော ထပ်ခါတလဲလဲ တိကျမှုတို့နှင့်အတူ သီးသန့် ဘယ်/အလယ်/ညာ သုံးဆရပ်တန့်နေရာချထားမှုကို ရရှိပြီး အလိုအလျောက် စီခွဲခြင်း၊ ညွှန်းကိန်းနှင့် ထောင့်ပေါင်းစုံ နေရာချထားခြင်းဆိုင်ရာ စက်ကိရိယာများအတွက် ပရော်ဖက်ရှင်နယ် စိတ်ကြိုက်ဖြေရှင်းချက်ဖြစ်သည်။
