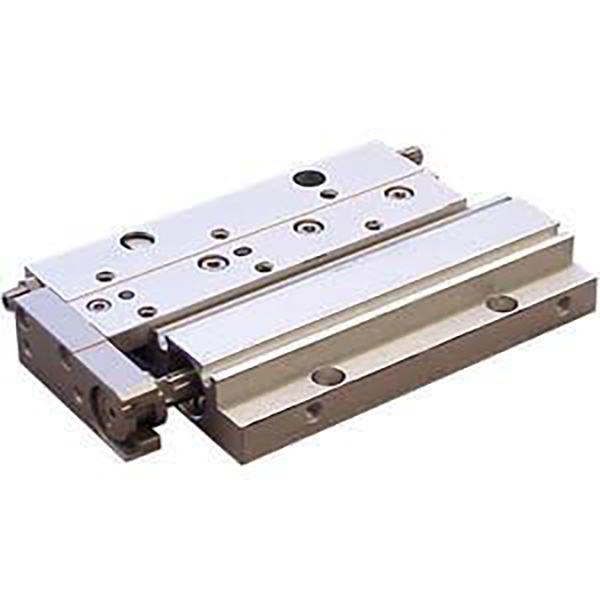

MXF စီးရီး Ultra-Thin High-Rigidity Pneumatic Slide Table

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MXF စီးရီးသည် အလွန်ပါးလွှာသော၊ တောင့်တင်းသော၊ ရှည်လျားသော လေဖြတ်နိုင်သော နယူးမက်စ်ဆလိုက်စားပွဲဖြစ်ပြီး အမြင့်ကန့်သတ်ထားသော အလိုအလျောက်စနစ်ဆိုင်ရာ စက်ပစ္စည်းများအတွက် ဒီဇိုင်းထုတ်ထားသည့် စားပွဲတစ်ခုဖြစ်သည်။ ဆလင်ဒါနှင့် လက်ဝါးကပ်တိုင် လမ်းညွှန်ရထားလမ်း၊ နှစ်ဘက်ခြမ်း ထိပ်/အောက်ခြေ တပ်ဆင်တည်ဆောက်ပုံနှင့် အလယ်အလတ် ဝန်တင်ဆောင်နိုင်မှုတို့ ပါ၀င်သည့် အပြိုင်ပုံစံဖြင့် ၎င်းသည် တူညီသော တူညီသော တူညီသော တူညီသော တူညီသော သတ်မှတ်ချက် တူညီသော သာမာန် MXS ဆလိုက်များထက် ၄၀% အလွန်အမင်း အနိမ့်အမြင့်ကို ရရှိသည်။ တည်ငြိမ်သော အလယ်အလတ်တိကျမှုအနေအထား၊ ချောမွေ့သောကြာရှည်စွာ လေဖြတ်ခြင်းလုပ်ငန်းနှင့် ကြိမ်နှုန်းမြင့်မားသော စက်ဝန်းကြာရှည်ခံမှုတို့နှင့်အတူ၊ ၎င်းသည် တိကျသောပစ္စည်းကိုင်တွယ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် ဘူတာရုံပြောင်းခြင်းအတွက် အဓိကပင်မရေစီးကြောင်းနိမ့်ပရိုဖိုင်လျှောဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပါသည်။

Core Positioning & Structural Features

     -- Dual-Acting မောင်းနှင်မှုပုံစံ: φ8 မှ φ20mm မှ φ20mm မှ bore sizes ဖြင့် တည်ငြိမ်သော double-acting operation ကို လက်ခံပြီး 20~180N ၏ ယုံကြည်စိတ်ချရသော အလတ်စား ဝန်ထွက်အားကို ပံ့ပိုးပေးသည်၊၊ အလယ်အလတ်တာဝန်ဖြင့် တိကျသောကိုင်တွယ်မှုအခြေအနေများကို စုံလင်စွာလိုက်ဖက်ပါသည်။

     -- Parallel Cylinder & Cross Roller Guide ဒီဇိုင်း: လမ်းပြရထားလမ်းနှင့် ဆလင်ဒါကို အပြိုင်စီစဉ်ထားပြီး ပစ္စတင်တံကို အလုံပိတ်လှုပ်ရှားမှုနှင့် ဝန်ထမ်းများကို ပိုင်းခြားထားသည်။ ဤဖွဲ့စည်းပုံသည် မြင့်မားသော တင်းကျပ်မှု၊ ပွတ်တိုက်မှု နည်းပါးသော၊ သုည-ကွာဟမှု လုပ်ဆောင်ချက်နှင့် အလွန်ချောမွေ့သော linear ရွေ့လျားမှုကို ပေးစွမ်းသည်။

     -- အလွန်ပါးလွှာသော အနိမ့်ပိုင်း ကိုယ်ထည်: ကိုယ်ထည်အမြင့် 16~27mm သာရှိပြီး တူညီသော MXS မော်ဒယ်များထက် 40% နိမ့်သည်။ အလွန်နိမ့်သောရှင်းလင်းမှုနှင့် အလွန်ကျစ်လစ်သိပ်သည်းသော စက်ပစ္စည်းအပြင်အဆင်အတွက် အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။

     --ယုံကြည်စိတ်ချရသော အလယ်အလတ်တိကျမှုစွမ်းဆောင်ရည်: 0.03mm မျဉ်းပြိုင်ပြေးခြင်း၊ 0.05mm ဒေါင်လိုက်နှင့် ±0.02mm ထပ်ခါတလဲလဲ နေရာချထားခြင်း တိကျမှုကို သေချာစေပြီး စံချိန်မီ အလယ်အလတ်တိကျသော အလိုအလျောက်စနစ်အနေအထား သတ်မှတ်ခြင်းဆိုင်ရာ လိုအပ်ချက်များနှင့် ပြည့်မီပါသည်။

     -- Dual-Sided High-Precision Mounting: ထိပ်မှတဆင့် အပေါက်များနှင့် အောက်ခြေထိပုတ်ပါ အပေါက်များအပြင် တိကျစွာ နေရာချထားသည့် ပင်အပေါက်များ တပ်ဆင်ထားသည်။ အပြုသဘောဆောင်သော နှင့် ပြောင်းပြန်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်၊ ဖြုတ်တပ်ပြီး ပြန်လည်တပ်ဆင်ပြီးနောက် မြင့်မားသော ထပ်တလဲလဲ တပ်ဆင်မှု တိကျမှုကို အာမခံပါသည်။

     -- Flexible Piping & Sensor တပ်ဆင်ခြင်း။: transverse နှင့် axial bidirectional piping နှင့် လိုက်ဖက်သည်။ သံလိုက်ခလုတ်တပ်ဆင်ခြင်းအတွက် ဖုံးကွယ်ထားသော slider groove ဒီဇိုင်းဖြင့် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်သည် တည်ဆောက်ပုံဆိုင်ရာအနှောင့်အယှက်မရှိဘဲ တပ်ဆင်နေရာအား ချွေတာပါသည်။

     -- ချိန်ညှိနိုင်သော Stroke နှင့် Multi-Buffer ရွေးစရာများ: တည်ငြိမ်သောကူရှင်များအတွက် အစွန်းနှစ်ဖက်ရှိ Standard polyurethane ကြားခံများ။ အဆုံးတစ်ခုစီတွင် ချိန်ညှိနိုင်သော 5 မီလီမီတာ လေဖြတ်ခြင်း (10 မီလီမီတာ စုစုပေါင်း စံဖြတ်တောက်ခြင်းအကွာအဝေး) တွင် 15 မီလီမီတာ အလွန်ရှည်လျားသော ချိန်ညှိမှုအတွက် စိတ်ကြိုက်ရွေးချယ်နိုင်သော X11 သတ်မှတ်ချက်နှင့် ကြိမ်နှုန်းမြင့်သောသက်ရောက်မှုအခြေအနေများအတွက် ရွေးချယ်နိုင်သော ဟိုက်ဒရောလစ်ကြားခံများ ပါဝင်ပါသည်။

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

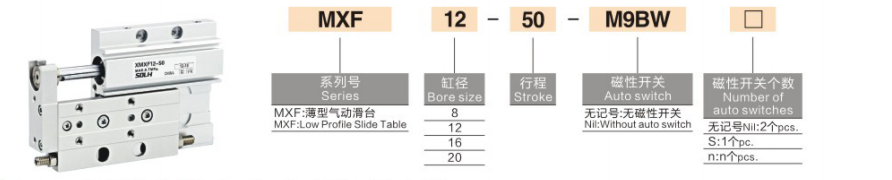

   1. မော်ဒယ် နမူနာ- MXF12-50-M9BW

   2. စံအမိန့်အကိုးအကား နမူနာများ

     -- MXF8-20- ခလုတ်မပါသော Standard model၊ 8mm bore၊ 20mm လေဖြတ်ခြင်း၊ နှစ်ချက်သရုပ်ဆောင်ခြင်း

     -- MXF20-100-2M9B- 20mm bore၊ 100mm ရှည်သော လေဖြတ်ခြင်း၊ bidirectional position monitoring အတွက် dual magnetic switches

     -- MXF16-75-X11- 16mm ဖောက်၊ 75mm လေဖြတ်ခြင်း၊ 15mm တိုးချဲ့ လေဖြတ်ခြင်း ချိန်ညှိမှု

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (@0.5MPa၊ နှစ်ချက်သရုပ်ဆောင်)

အဓိကစွမ်းဆောင်ရည်နှင့် ထုတ်ကုန် အားသာချက်များ

     -- အာကာသအလွန်ခြွေတာရန်အတွက် အလွန်ပါးလွှာသော ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံ: အလွန်နိမ့်သောကိုယ်ထည်အမြင့် 16~27mm၊ MXS စီးရီးထက် 40% ပိုပါးသဖြင့်၊ ၎င်းသည် အလွန်နိမ့်သောရှင်းလင်းရေးကိရိယာများနှင့် သမားရိုးကျဆလိုက်များကို တပ်ဆင်၍မရသော သိပ်သည်းသောပုံစံဒီဇိုင်းအခြေအနေများနှင့် အပြည့်အဝလိုက်လျောညီထွေဖြစ်သည်။

     -- မြင့်မားသော Rigidity နှင့် တည်ငြိမ်သော Long-Stroke လုပ်ဆောင်ချက်: ပေါင်းစည်းထားသော monolithic ကိုယ်ထည်နှင့် တွဲဖက်ထားသော လက်ဝါးကပ်တိုင် လမ်းညွှန်သည် ပြေးလွှားနေသော ကွာဟချက်များနှင့် ပုံပျက်ခြင်းကို ဖယ်ရှားပေးပါသည်။ ၎င်းသည် အမြင့်ဆုံး 100 မီလီမီတာ ရှည်လျားသော လေဖြတ်ခြင်းနှင့် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်း အခြေအနေများအောက်တွင် တုန်လှုပ်ခြင်းမရှိဘဲ တည်ငြိမ်သောလုပ်ဆောင်ချက်ကို ထိန်းသိမ်းထားသည်။

     -- လိုက်လျောညီထွေ ခိုင်ခံ့စွာ တပ်ဆင်ခြင်း ဖြင့် နှစ်ဘက်လုံး တပ်ဆင်ခြင်း။: အပြုသဘောဆောင်ခြင်းနှင့် ပြောင်းပြန်တပ်ဆင်ခြင်းနှစ်ခုလုံးအတွက် တွဲဖက်အသုံးပြုနိုင်သော အောက်ခြေအပေါက်ကို ပြုပြင်ခြင်းနှင့် အောက်ခြေထိပုတ်ပါအပေါက်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။ ထပ်ခါတလဲလဲ ဖြုတ်တပ်ပြီး တပ်ဆင်ပြီးနောက် မြင့်မားသော ထပ်ခါတလဲလဲ တိကျသေချာစေရန် တိကျသောနေရာချထားခြင်း pin အပေါက်များ တပ်ဆင်ထားသည်။

     -- Flexible Adjustable Stroke နှင့် Multi-Station Adaptation- စံနှုန်း 5 မီလီမီတာ ကောင်းမွန်သော ချိန်ညှိမှု (10 မီလီမီတာ စုစုပေါင်း အကွာအဝေး)။ ရွေးချယ်နိုင်သော X11 သတ်မှတ်ချက်သည် 15 မီလီမီတာ ထပ်တိုးလေဖြတ်ချိန်ညှိမှုကို ပံ့ပိုးပေးသည်၊ ဘူတာပေါင်းစုံ အလိုအလျောက်လုပ်ဆောင်မှုများအတွက် တိကျသော လေဖြတ်ချိန်ညှိမှု လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

     -- ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးပြီး ဆီကင်းစင်ပြီး တာရှည်ဝန်ဆောင်မှု သက်တမ်း: ပွတ်တိုက်မှုနည်းသော တံဆိပ်ခတ်ခြင်း နှင့် ဆီမပါသော လည်ပတ်မှုပုံစံကို လက်ခံပြီး ဝန်ဆောင်မှုသက်တမ်း 5 သန်းကျော်ဖြင့် လည်ပတ်သည်။ နေ့စဉ် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက် အနည်းဆုံးဖြင့် သန့်ရှင်းသော စက်မှုပတ်ဝန်းကျင်နှင့် သမားရိုးကျ အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများ နှစ်ခုလုံးတွင် အသုံးပြုနိုင်မည်ဖြစ်သည်။

Mounting Methods နှင့် ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

   1. Dual Mounting Methods

     -- ထိပ်တန်းတပ်ဆင်ခြင်း။: အထက်ဝန်အစီအစဥ်ဖြင့် ထိပ်မှတဆင့် အပေါက်များကို ပြုပြင်ထားသည်။ တိကျမှုမြင့်မားသောနေရာချထားခြင်းနှင့် တည်ငြိမ်သောဝန်ထမ်းခြင်းအတွက် positioning pins များနှင့် တွဲထားသည်။

     -- အောက်ခြေတပ်ဆင်ခြင်း။: တိုက်ရိုက်ကိရိယာ မျက်နှာပြင် တပ်ဆင်မှုအတွက် အောက်ခြေအပေါက်များမှတစ်ဆင့် ပြုပြင်သည်။ ခိုင်ခံ့သော တပ်ဆင်မှု ပါ၀င်ပြီး နောက်ပြန်တပ်ဆင်ခြင်း အပလီကေးရှင်းများအတွက် စံပြဖြစ်သည်။

   2.Typical Industrial Applications များ

     -- 3C အီလက်ထရွန်းနစ်စက်မှုလုပ်ငန်း: မျက်နှာပြင်ကို အလှဆင်ခြင်း၊ မော်ဂျူး ကိုင်တွယ်ခြင်း၊ PCB ဘုတ်ပြား လွှဲပြောင်းခြင်း၊ ထောက်လှမ်းခြင်း ဘူတာရုံပြောင်းခြင်းနှင့် တိကျသော အီလက်ထရွန်းနစ် အစိတ်အပိုင်း နေရာချထားခြင်း။

     -- တိကျသော Assembly Automation- သေးငယ်သော အစိတ်အပိုင်းကို နှိပ်ခြင်း၊ ဂိတ်တပ်ဆင်ခြင်း၊ ဝက်အူသော့ခတ်ခြင်း တပ်ဆင်ခြင်း မောင်းနှင်ခြင်းနှင့် ပေါ့ပါးသော ကိရိယာတန်ဆာပလာများ စက်ဘီးစီးခြင်း လည်ပတ်မှု။

     -- ထုပ်ပိုးစက်: ပစ္စည်းတွန်းခြင်း၊ ဖြတ်တောက်ခြင်း ကိရိယာ မောင်းနှင်ခြင်း၊ တံဆိပ်ကပ်ခြင်း နှင့် တာတိုအကွာအဝေး သယ်ဆောင်ခြင်း ။

     -- အထွေထွေအလိုအလျောက်စက်ကိရိယာ: စက်ပစ္စည်းတံခါးကိုယ်ထည်လျှောခြင်း၊ ထုတ်လုပ်မှုလိုင်း ဘူတာရုံပြောင်းခြင်းနှင့် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးလမ်းကြောင်း အလယ်အလတ်ဝန်များ။

MXF vs MXH vs MXS | Low-Profile & Compact Slide Table နှိုင်းယှဉ်မှု

အဆင့်သုံးဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

   ၁။ Load ဖြင့် အရွယ်အစား ရွေးချယ်မှု: workpiece အလေးချိန်အရ ထွင်းထားသောအချင်းကို ကိုက်ညီသည်- φ8 ≤ 2kg၊ φ12=2~5kg၊ φ16=5~10kg၊ φ20=10~15kg။ တည်ငြိမ်သောရေရှည်လည်ပတ်မှုကိုသေချာစေရန် 50% load margin ထက်မနည်းကြိုတင်ထားပါ။

   ၂။ လေဖြတ်ခြင်း အတည်ပြုချက်: ပုံမှန်လေဖြတ်ခြင်းမှာ 10mm မှ 100mm အထိရှိသည်။ ရှည်လျားသောလေဖြတ်ခြင်းအခြေအနေများအတွက် MXF စီးရီး (≥50mm); လေဖြတ်ခြင်းနှင့် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်း လုပ်ငန်းခွင်အခြေအနေများအတွက် MXH စီးရီးကို ရွေးချယ်ပါ။

   ၃။ ဖွဲ့စည်းမှု ကိုက်ညီခြင်း။:
     --  ရာထူးရှာဖွေခြင်း။: တိကျသော bidirectional stroke အနေအထားကို စောင့်ကြည့်ရန်အတွက် M9B သံလိုက်ခလုတ်နှစ်ခုကို တပ်ဆင်ပါ။

     -- လေဖြတ်ခြင်း ဒဏ်ကြေး ချိန်ညှိခြင်း။- ပုံမှန်အသုံးပြုရန်အတွက် စံ-X10 (5mm ချုံ့ခြင်း) ကိုရွေးချယ်ပါ။ Multi-stroke တိကျသောစံကိုက်ညှိခြင်းအတွက် -X11 (15mm တိုးချဲ့ချုံ့ခြင်း) ကိုရွေးချယ်ပါ။

     --  Buffering Optimization: သမားရိုးကျလုပ်ငန်းဆောင်တာအတွက် စံပိုလီယူရီသိန်းကြားခံများကို အသုံးပြုပါ။ ကြိမ်နှုန်းမြင့်သော အကျိုးသက်ရောက်မှုနှင့် ဆူညံသံလျှော့ချရေး အခြေအနေများအတွက် ဟိုက်ဒရောလစ်ကြားခံများအဖြစ် အဆင့်မြှင့်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်
