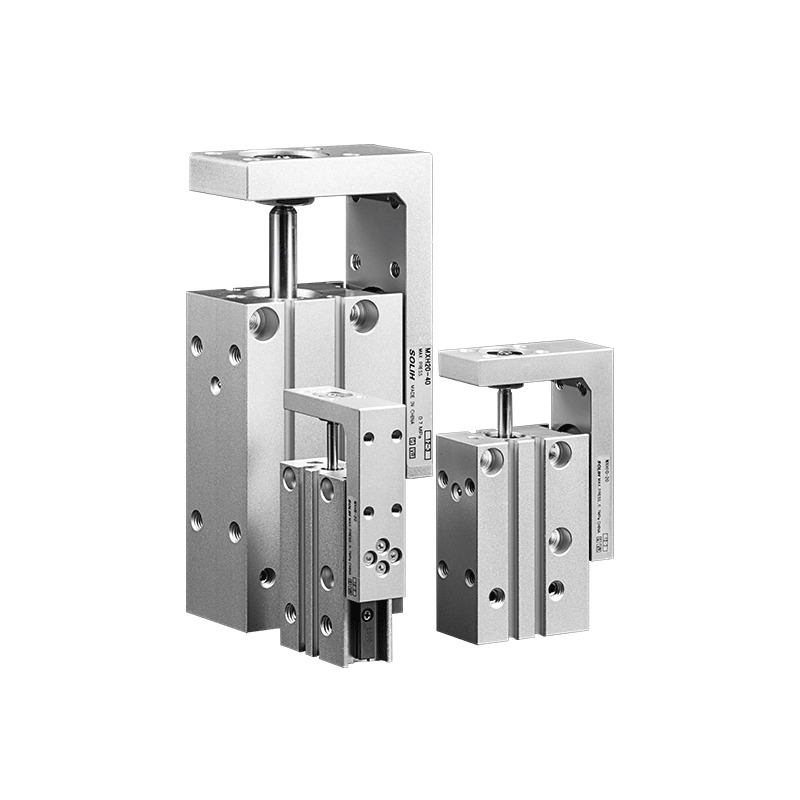

MXH စီးရီး ကျစ်ကျစ်လစ်လစ် ကျဉ်းမြောင်းသော Long-Stroke Pneumatic Slide ဇယား

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MXH စီးရီးသည် လှည့်ပတ်နေသော ဘောလုံးမျဉ်းကြောင်းလမ်းညွှန်စနစ်ပါရှိသော ကျဉ်းမြောင်းသော အမျိုးအစား ကျစ်ကျစ်လျစ်လျစ်သော အမှုန်အမွှားစားပွဲတစ်ခုဖြစ်သည်။ ပေါ့ပါးသောဒီဇိုင်း၊ တောင့်တင်းခိုင်မာမှုနှင့် 60mm အထိ တိုးချဲ့ထားသော လေဖြတ်ခြင်းစွမ်းဆောင်ရည်ကို ပေါင်းစပ်ထားသောကြောင့် ၎င်းတွင် သိသာထင်ရှားသော တပ်ဆင်နေရာလွတ်ကို သက်သာစေသည့် အလွန်ကျဉ်းမြောင်းသော ကိုယ်ထည်အကျယ်ကို ပါရှိသည်။ အလွန်ကောင်းမွန်သော anti-deflection load စွမ်းရည်နှင့် အလယ်အလတ်တိကျသောတည်နေရာပြနိုင်မှုနှင့်အတူ၊ ၎င်းကို 3C အီလက်ထရွန်းနစ်ပစ္စည်းနှင့် တိကျသောအလိုအလျောက်လုပ်ဆောင်မှုများအတွက် စံပြရှည်လျားသော လေဖြတ်နိုင်သော မိုက်ခရိုလိုင်းယာမောင်းနှင်မှုဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးသည့် အလွန်အာကာသ-ကန့်လန့်ခံထားသော အလိုအလျောက်စနစ်ဖြင့် တိကျစွာ ကူးပြောင်းခြင်းလုပ်ငန်းများအတွက် ဘေးချင်းကပ်လျက် Multi-slide တပ်ဆင်ခြင်းနှင့် တိကျစွာလွှဲပြောင်းခြင်းလုပ်ငန်းများအတွက် အထူးသင့်လျော်ပါသည်။

Core Structure & Design အင်္ဂါရပ်များ

     --  Dual-Piston မောင်းနှင်မှုဖွဲ့စည်းပုံ: double-piston double-acting မောင်းနှင်မှုမုဒ်ကို လက်ခံသည်၊ တည်ငြိမ်သော အထွက်စွမ်းအားနှင့် ပြိုင်တူကျသော လုပ်ဆောင်ချက် စွမ်းဆောင်ရည်ကို ပေးစွမ်းနိုင်ပြီး ကြိမ်နှုန်းမြင့် စက်ဘီးစီးမှုအတွင်း တသမတ်တည်း မျဉ်းသားရွေ့လျားမှုကို သေချာစေသည်။

     --  Infinite Circulating Ball Guide Rail: မြင့်မားသောဖွဲ့စည်းပုံဆိုင်ရာ တောင့်တင်းမှုနှင့် အလွန်ကောင်းမွန်သော linear motion stability ပါ၀င်သော အဆုံးမရှိလည်ပတ်နေသောဘောလုံးမျဉ်းကြောင်းလမ်းညွှန်သံလမ်းများ တပ်ဆင်ထားသည်။ ရွေ့လျားမှု တုန်လှုပ်ခြင်းနှင့် သွေဖည်ခြင်းတို့ကို ထိရောက်စွာ ရှောင်ရှားနိုင်ပြီး တိုတောင်းသော လေဖြတ်ခြင်းအတွက် 0.05 မီလီမီတာအတွင်း ခရီးသွားမျဉ်းပြိုင်စနစ်ကို ထိန်းချုပ်ထားသည်။

     -- အလွန်ကျဉ်းကျစ်လျစ်သော ကိုယ်ထည်- ကျဉ်းမြောင်းသော အကျယ်အဝန်း တည်ဆောက်ပုံ၊ သမားရိုးကျ MXQ နှင့် MXS စီးရီးဆလိုက်ဇယားများထက် ပိုမိုပါးလွှာပြီး ကိရိယာနေရာအား အသုံးချမှုကို အမြင့်ဆုံးဖြစ်စေရန်အတွက် အလွန်သိပ်သည်းသော ဘေးချင်းကပ်စီစဉ်ထားသော ဆလိုက်အများအပြားကို ကောင်းစွာပံ့ပိုးပေးပါသည်။

     -- ပိုမိုကောင်းမွန်သော Anti-Offset Load Capacity: ခွင့်ပြုနိုင်သော torque သည် သမားရိုးကျ MXU စီးရီးထက် ခန့်မှန်းခြေ 6 ဆ ရှိပြီး ရှုပ်ထွေးသော တစ်ဖက်သတ်တွန်းအား လည်ပတ်မှုအခြေအနေများနှင့် လိုက်လျောညီထွေရှိသော eccentric load နှင့် cantilever load တို့ကို ခံနိုင်ရည်အား အလွန်ကောင်းမွန်ပါသည်။

     --  Multi-Directional Flexible တပ်ဆင်ခြင်း။: အပေါက်များ/ချည်ထားသောအပေါက်များနှင့် အရှည်လိုက်ချည်ထားသောအပေါက်များမှတဆင့် ဖြတ်သွားသော 4 လမ်း mounting ကို ပံ့ပိုးပေးသည်။ 3-side piping design နှင့် လိုက်ဖက်သော၊ ၎င်းသည် ကျဉ်းမြောင်းပြီး stacked equipment structure အတွက် မတူညီသော တပ်ဆင်မှုနှင့် piping layout လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

     -- Universal Sensor AdaptationD-M9□ နှင့် A93 စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော နှစ်ဘက်အာရုံခံကိရိယာများပါရှိသော စံအဖြစ် တပ်ဆင်ထားသော သံလိုက်လက်စွပ်များ၊ တိကျသောလေဖြတ်ခြင်းတည်နေရာကို သိရှိခြင်းနှင့် အချက်ပြတုံ့ပြန်ချက်တို့ကို သိရှိနားလည်စေခြင်း။

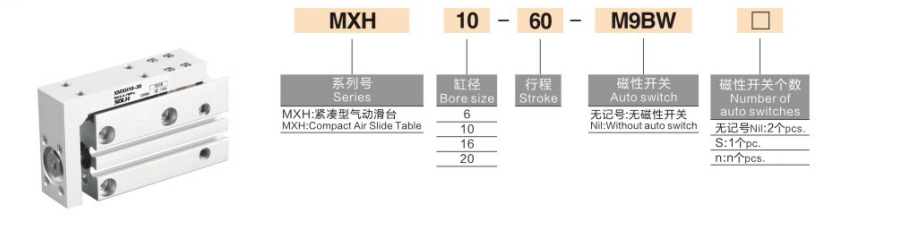

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ- MXH16-50Z-M9NL

   2. စံအမိန့်အကိုးအကား ဥပမာ

     --  MXH10-30-M9BW- 10mm ဖောက်၊ လေဖြတ် 30mm၊ NPN သံလိုက်ခလုတ်

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

Output Force & Load Reference Chart (@0.5MPa)

ဘေးကင်းရေးအချက် ≥2; ဒေါင်လိုက်ဝန်သည် ခွင့်ပြုနိုင်သော torque စစ်ဆေးခြင်း လိုအပ်သည်။

ခွင့်ပြုနိုင်သော Torque Specification (Anti-Offset Load Capacity, N·m)

အပလီကေးရှင်းအခြေအနေများနှင့် ထုတ်ကုန်ရွေးချယ်မှု နှိုင်းယှဉ်မှု

   1. MXH စီးရီးအတွက် ဦးစားပေး အပလီကေးရှင်း ဇာတ်လမ်းများ

     --  အလွန်အမင်း အာကာသ ကန့်သတ်ထားသော စက်ပစ္စည်း: အလွန်ကျဉ်းမြောင်းသော ကိုယ်ထည်ဒီဇိုင်းသည် အလွန်သိပ်သည်းသော ဆလိုက်စားပွဲအများအပြားကို ဘေးချင်းကပ်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်၊၊ အသေးစားအလိုအလျောက်လုပ်ထားသော စက်အတွင်းပိုင်းအတွင်းပိုင်းကို ပြီးပြည့်စုံစွာ လိုက်ဖက်ပါသည်။

     --  လတ်-Precision Long-Stroke လုပ်ဆောင်ချက်များ− ±0.02mm အထပ်ထပ်တိကျမှုနှင့်အတူ 60mm အထိ အမြင့်ဆုံးလေဖြတ်ခြင်း ၊ သာမန် pneumatic ဆလင်ဒါများ၏ တည်နေရာတည်ငြိမ်မှုကို ကျော်လွန်၍ အလယ်အလတ်တိကျသော ခရီးရှည်လွှဲပြောင်းမှု တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးပါသည်။

     --  Light-Load High-Frequency Transfer: အီလက်ထရွန်နစ်အစိတ်အပိုင်းများ၊ စက်ကိရိယာများ၊ အသေးစားပလပ်စတစ်အစိတ်အပိုင်းများနှင့် တိကျသောကိရိယာတန်ဆာပလာများကို စက်ဘီးစီးခြင်းနှင့် နေရာချထားခြင်းအတွက် စံပြဖြစ်သည်။

     --  Anti-Offset Load လုပ်ငန်းခွင်အခြေအနေများ: အထူးကောင်းမွန်သော torque resistance သည် တစ်ဖက်သတ်တွန်းအားနှင့် cantilever တပ်ဆင်မှုအခြေအနေများအောက်တွင် တည်ငြိမ်သောလည်ပတ်မှုကို ပေးစွမ်းနိုင်ပြီး သာမန်စလိုက်များ၏ ကွဲထွက်မှုနှင့် တုန်လှုပ်ခြင်းပြဿနာများကို ဖြေရှင်းပေးသည်။

MXH နှင့် MXQ နှင့် MXS စီးရီး နှိုင်းယှဉ်မှု

ပညာရှင်ရွေးချယ်ရေး လမ်းညွှန်ချက်များ

     --  အရွယ်အစား ကိုက်ညီခြင်း။: သတ်မှတ်တန်ဖိုး၏ 50% အတွင်း အလျားလိုက်ဝန်ကို သတ်မှတ်တန်ဖိုး၏ 25% အတွင်း ဒေါင်လိုက်ဝန်အား၊ တည်ငြိမ်ရေရှည်လည်ပတ်မှုကို သေချာစေရန် အာမခံထားသော ဘေးကင်းမှုအချက် 2 ထက်မနည်းဖြင့် ထိန်းချုပ်ပါ။

     -- လေဖြတ် ကြိုတင်မှာကြားခြင်း။: ရွေးချယ်နေစဉ်အတွင်း 5~10mm လေဖြတ်အနားသတ်ကို သိမ်းဆည်းပါ။ MXH စီးရီး၏ အမြင့်ဆုံးစံနှုန်းသည် ကန့်သတ်သက်ရောက်မှုကို ရှောင်ရှားရန်နှင့် ဝန်ဆောင်မှုသက်တမ်းကို မြှင့်တင်ရန် 60mm ဖြစ်သည်။

     -- Mounting Mode ရွေးချယ်မှု− အလွန်ကျဉ်းမြောင်းသော နေရာကွက်လပ်အတွက် အလျားလိုက်တပ်ဆင်ခြင်းကို ရွေးချယ်ပါ။ စက်ကိရိယာနေရာအားလုံးကို ချွေတာရန် အထပ်လိုက်နှင့် အလွှာပေါင်းစုံ တပ်ဆင်မှုအခြေအနေများအတွက် အလျားလိုက် တပ်ဆင်ခြင်းကို လက်ခံပါ။

     -- Buffer Optimization: လည်ပတ်မှုအမြန်နှုန်း 300mm/s ကျော်လွန်သောအခါ သို့မဟုတ် ဝန်အလေးချိန် 3kg ကျော်လွန်သောအခါ၊ terminal ထိခိုက်မှုနှင့် တုန်ခါမှုကို ထိရောက်စွာ လျှော့ချပေးပါသည်။

     -- အာရုံခံစနစ်ဖွဲ့စည်းမှု: Dual-side sensor grooves များသည် two magnetic switch တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်၊ full-stroke position monitoring အတွက် သက်တမ်းတိုးခြင်းနှင့် ပြန်ဆုတ်ခြင်း နှစ်ခုစလုံး၏ တိကျသောနေရာ၌ ထောက်လှမ်းမှုကို သိရှိနားလည်စေပါသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MXH စီးရီးကျဉ်းမြောင်းသောကျစ်လျစ်သော pneumatic slide table တွင် အလွန်ကျဉ်းမြောင်းသောကိုယ်ထည်၊ မြင့်မားသော torque ခံနိုင်ရည်ရှိမှု၊ 60mm ရှည်သောလေဖြတ်ခြင်းနှင့် ±0.02mm အလယ်အလတ်တိကျမှု၊ 4-direction mounting နှင့် oil-free operation တို့ပါရှိသည်၊ ပိတ်ဆို့ထားသော automated space များတွင် ကုန်ကျစရိတ်သက်သာသော အကောင်းဆုံးဖြေရှင်းချက်ဖြစ်သည့်အတွက် ကုန်ကျစရိတ်သက်သာသောဖြေရှင်းချက်ဖြစ်သည်။
