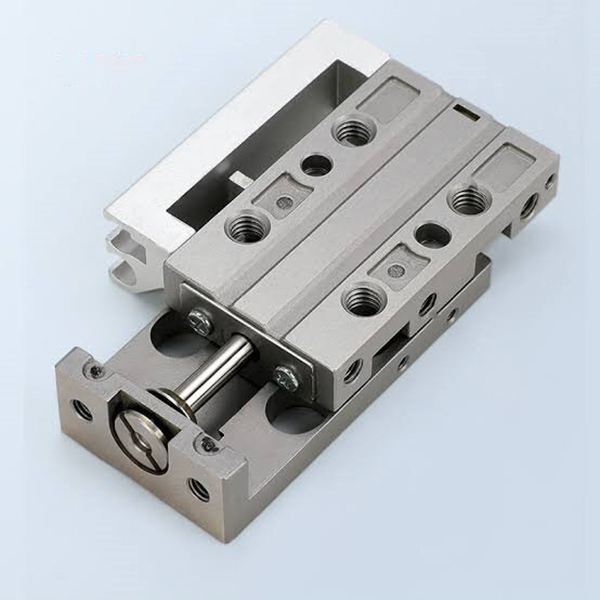

MXJ Series Ultra-Compact High-Precision Pneumatic Slide Table

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MXJ စီးရီးသည် အလွန်သေးငယ်သော၊ တိကျမှုမြင့်မားသော pneumatic slide table တစ်ခုဖြစ်ပြီး micro precision linear မောင်းနှင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။ အလွန်ကျစ်လစ်သိပ်သည်းသောခြေရာ၊ မိုက်ခရိုနအဆင့်နေရာချထားမှုတိကျမှု၊ ပေါ့ပါးသောတည်ဆောက်မှုနှင့် ဘက်စုံလိုက်ဖက်ညီသော တပ်ဆင်ခြင်းဆိုင်ရာ တွဲဖက်ပါဝင်သည့် 3C အီလက်ထရွန်းနစ်လုပ်ဆောင်မှု၊ တိကျစွာသိရှိနိုင်မှု၊ မိုက်ခရိုတပ်ဆင်မှုနှင့် ကြိမ်နှုန်းမြင့်မားသော တိုတောင်းသောစက်ဘီးစီးလည်ပတ်မှုတို့အပါအ ၀ င် 3C အီလက်ထရွန်းနစ်စနစ်လုပ်ဆောင်မှုများအတွက် ပြီးပြည့်စုံစွာ အံဝင်ခွင်ကျပြုလုပ်ထားသည်။ ၎င်းသည် အသေးစား automation အခြေအနေများအတွက် ပင်မရေစီးကြောင်း မြင့်မားသော တိကျမှုရှိသော micro linear actuator အဖြစ် ဆောင်ရွက်ပါသည်။

Core Structure & Design အင်္ဂါရပ်များ

     -- Drive မုဒ်- နှစ်ထပ်လမ်းညွန် လုပ်ဆောင်ချက်၊ အရွယ်အစား φ4.5/6/8/12/16mm၊ micro မှ light load range 5~50N ကို ဖုံးအုပ်ထားသည်။

     -- ပရီမီယံဖွဲ့စည်းပုံ- martensitic stainless steel ကိုယ်ထည်နှင့် ပေါင်းစပ်ထားသော linear ball guide rail ကို လက်ခံသည်။ ဝန်ထမ်းဖွဲ့စည်းပုံအား ပစ္စတင်တံပိတ်ခြင်းလှုပ်ရှားမှုမှ သီးခြားခွဲထုတ်ထားပြီး မြင့်မားသောတင်းကျပ်မှုနှင့် အလွန်နိမ့်သောပွတ်တိုက်မှုလုပ်ဆောင်ချက်ကို ပေးဆောင်သည်။

     -- Micron-Level Precision- ခရီးသွားမျဉ်းပြိုင် 0.005mm၊ parallelism 0.03mm၊ ဒေါင်လိုက် 0.01mm၊ ခေတ်မီဆန်းပြားသော လုပ်ငန်းစဉ်များအတွက် အလွန်တည်ငြိမ်သော တိကျသောနေရာချထားမှုကို သေချာစေသည်။

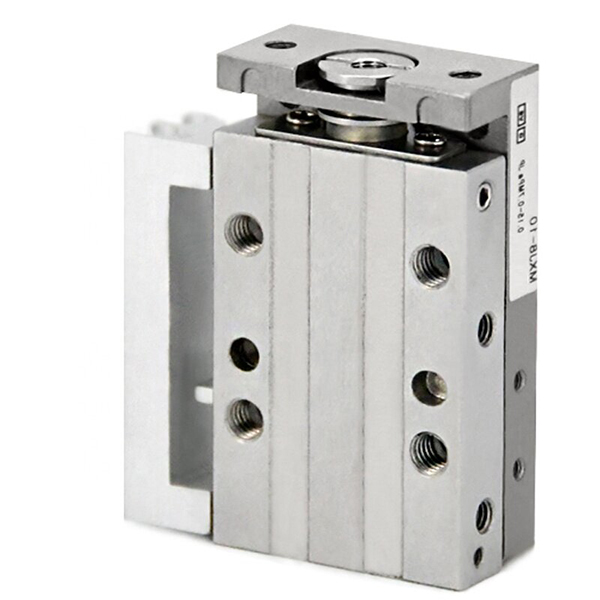

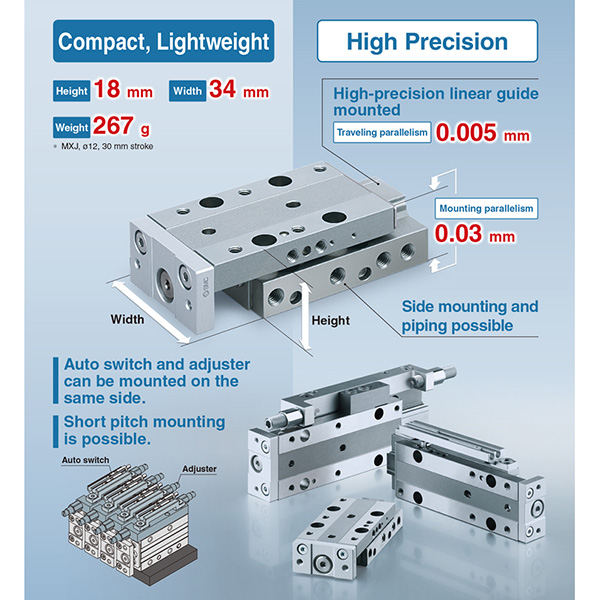

     -- Ultra-Compact Size- φ4.5 bore မော်ဒယ်အတွက် 10mm အမြင့်သာရှိသော ကိုယ်ထည်ဒီဇိုင်းနှင့် φ12 bore မော်ဒယ်အတွက် 18mm အမြင့်၊ တူညီသော MXQ slide tables များထက် 30%~50% ပိုသေးငယ်ပြီး၊ သိပ်သည်းသော layout stations များအတွက် space အသုံးချမှုကို တိုးမြှင့်ပေးပါသည်။

     -- Flexible Multi-Side Mounting- အပေါ်၊ အောက်ခြေ၊ နှင့် ဘေးဘက်သုံးဘက်ခြမ်း တပ်ဆင်ခြင်းအား တိကျစွာနေရာချထားသည့် ပင်အပေါက်များနှင့်အတူ ကန့်သတ်ချုပ်ချယ်ပြီး သိပ်သည်းသော စက်ပစ္စည်းအပြင်အဆင်များနှင့် လိုက်လျောညီထွေဖြစ်အောင် ပံ့ပိုးပေးပါသည်။

     -- Universal Sensor Compatibility- စံအဖြစ် dual magnetic switches များဖြင့် တပ်ဆင်ထားသည်။ လေဖြတ်ခြင်း ≥5 မီလီမီတာရှိသော မော်ဒယ်များသည် M9B သံလိုက်ခလုတ် ၂ ခုကို တပ်ဆင်ခွင့်ပြုသည်။ Symmetric structural design သည် site တွင် ဘယ်/ညာ ခလုတ်နှင့် piping interchangeability ကို ပံ့ပိုးပေးသည်။

     -- ချိန်ညှိနိုင်သော Buffering & Limiting- ဆူညံသံနှင့် သက်ရောက်မှုလျှော့ချရန်အတွက် စံနှစ်ခု-စွန်းရော်ဘာကြားခံ၊ အလွန်တိကျသောအနေအထားအတွက် 0 ~ 5mm ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းအကွာအဝေးပါရှိသော တစ်ခုတည်းသောအဆုံး/နှစ်ခု-အဆုံး သတ္တုလေဖြတ်ခြင်းကန့်သတ်ချက်များ။

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ- MXJ6-10-CS-M9B

   2. စံအမိန့်အကိုးအကား နမူနာများ

     -- MXJ4.5-5- Standard အမျိုးအစား၊ သံလိုက်ခလုတ်မရှိ၊ bore 4.5mm၊ stroke 5mm၊ double acting

     -- MXJ8-15-B-2M9B- Bore 8mm၊ stroke 15mm၊ dual-end metal limit၊ 2pcs M9B သံလိုက်ခလုတ်များ

     -- MXJ12-20-L- Symmetric အမျိုးအစား၊ 12mm bore၊ stroke 20mm၊ နောက်ပြန်လှည့်နိုင်သော side piping

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (@0.5MPa၊ နှစ်ချက်သရုပ်ဆောင်)

   1. Micro Specifications (φ4.5 / φ6 / φ8)

   ၂။အသေးစားသတ်မှတ်ချက်များ (φ12 / φ16)

Core Competitive အားသာချက်များ

   1. Micron-Level Ultra-High Precision & Stability

     -- တိကျမှုမြင့်မားသော linear ball guide ရထားဖြင့်တွဲဖက်ထားသော ပေါင်းစပ်စက်သည် ±0.01mm နှင့် အလွန်နိမ့်သော parallelism error တို့ကို သေချာစေပြီး micro detection နှင့် fine positioning process အတွက် တင်းကျပ်သောတိကျမှုလိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပေးပါသည်။

   2. Ultra-Compact & Space-Saving Design

     - အနိမ့်ဆုံးအမြင့် 10mm သာရှိသော အလွန်ပါးလွှာပြီး အလွန်တိုသော ကိုယ်ထည်တည်ဆောက်ပုံ။ သုံးဘက်လိုက် တပ်ဆင်ခြင်း ဒီဇိုင်းသည် အလွန်ကျဉ်းမြောင်းသော ဒေါင်လိုက်နှင့် အလျားလိုက် နေရာကို လိုက်လျောညီထွေဖြစ်စေပြီး သမားရိုးကျ ဆလိုက်စားပွဲများနှင့် နှိုင်းယှဉ်ပါက တပ်ဆင်နေရာ 40% ကျော် သက်သာစေပြီး ထူထပ်သော အလိုအလျောက် ထုတ်လုပ်သည့် လိုင်းများအတွက် အကောင်းဆုံးဖြစ်သည်။

   3. ပေါ့ပါးပြီး ကြိမ်နှုန်းမြင့် မြန်ဆန်သော တုံ့ပြန်မှု

    -- အကောင်းဆုံးသော သံမဏိ ပေါ့ပါးသောဖွဲ့စည်းပုံ (40~500g) သည် ရွေ့လျားနေသော inertia ကို ထိထိရောက်ရောက် လျှော့ချပေးသည်။ လည်ပတ်မှုအမြန်နှုန်းသည် 50 မှ 500mm/s တွင်ရှိပြီး ထုတ်လုပ်မှုစွမ်းဆောင်ရည်ကို မြှင့်တင်ရန် တစ်မိနစ်လျှင် 300 cycles (cpm) ကျော်တည်ငြိမ်သော ကြိမ်နှုန်းမြင့်လည်ပတ်မှုကို ပံ့ပိုးပေးသည်။

   4. ဆီမပါသော လည်ပတ်မှုနှင့် အလွန်ရှည်လျားသော ဝန်ဆောင်မှုသက်တမ်း

     - သန့်ရှင်းသောအလုပ်ရုံများနှင့် အနည်းငယ်အဆီပြန်သော စက်မှုပတ်ဝန်းကျင်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော ပွတ်တိုက်မှုနည်းသော ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော တံဆိပ်ခတ်ခြင်းနှင့် ဆီကင်းသော ဒီဇိုင်းကို လက်ခံပါသည်။ တာရှည်ခံဖွဲ့စည်းတည်ဆောက်ပုံဖွဲ့စည်းပုံသည် ရေရှည်တည်ငြိမ်သောပြုပြင်ထိန်းသိမ်းမှုကင်းသောလည်ပတ်မှုဖြင့် လည်ပတ်မှု 5 သန်းကျော်၏ဝန်ဆောင်မှုသက်တမ်းကိုသေချာစေသည်။

   5. Flexible Installation အတွက် Symmetric နောက်ပြန်လှည့်နိုင်သော ဒီဇိုင်း

     -- Symmetric air port နှင့် switch groove structure သည် piping နှင့် sensor တပ်ဆင်ခြင်းအတွက် site တွင် ဘယ်/ညာ အပြန်အလှန် လဲလှယ်မှုကို ခွင့်ပြုပေးပြီး၊ directional ကန့်သတ်ချက်များကို ဖယ်ရှားပေးပြီး on-site debugging နှင့် structural adaptation flexibility ကို များစွာတိုးတက်စေပါသည်။

ဖောင်များ တပ်ဆင်ခြင်းနှင့် ရိုးရိုးအပလီကေးရှင်းများ

   1. Mounting Methods

     -- Top Mounting- workpiece ထိပ်တပ်ဆင်ခြင်းနှင့် တိကျမှုမြင့်မားသော နေရာချထားခြင်းဆိုင်ရာ အခြေအနေများအတွက် သင့်လျော်သော တိကျသော positioning pin အပေါက်များဖြင့် အပေါက်များမှတဆင့် ပြုပြင်သည်။

     -- အောက်ခြေတပ်ဆင်ခြင်း- အောက်ခြေချည်မျှင်အပေါက်များမှတစ်ဆင့် ပြုပြင်ပြီး တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော၊ ပုံမှန်စက်ပစ္စည်း မျက်နှာပြင် တပ်ဆင်မှုအတွက် အသုံးပြုနိုင်မည်ဖြစ်သည်။

     -- Side Mounting- ဒေါင်လိုက်နေရာလွတ်နှင့် ထူထပ်သော ဆလိုက်များစွာ၏ အပြိုင်အစီအမံရှိသော စက်များအတွက် ပြီးပြည့်စုံသော ဘေးထွက်ချည်အပေါက်များမှတစ်ဆင့် ပြုပြင်ထားသည်။

   2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C အီလက်ထရွန်းနစ်- Chip ကိုင်တွယ်ခြင်းနှင့် လွှဲပြောင်းခြင်း၊ ကင်မရာမှန်ဘီလူးအာရုံစူးစိုက်မှု၊ မိုက်ခရိုအစိတ်အပိုင်းကို အလှဆင်ခြင်း၊ ခလုတ်သက်တမ်းကြာရှည်ခံမှု စမ်းသပ်ခြင်း

     -- တိကျစွာ ထောက်လှမ်းခြင်း- Probe positioning၊ CCD ကင်မရာ တိကျသော လှုပ်ရှားမှု၊ အသေးစား အတိုင်းအတာ တိုင်းတာမှု၊ optical fine calibration

     -- Micro Assembly- အလိုအလျောက်ဝက်အူသော့ခတ်ခြင်း၊ terminal crimping၊ တိကျသောအစိတ်အပိုင်းထည့်သွင်းခြင်း၊ အသေးစား jig မောင်းနှင်ခြင်း

     -- ဆေးဘက်ဆိုင်ရာပစ္စည်း- မိုက်ခရိုပန့်၏ တိကျမှုထိန်းချုပ်မှု၊ အသေးစား အဆို့ရှင်ပြောင်းခြင်း၊

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. Load ဖြင့် Bore Selection

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg။ တည်ငြိမ်တိကျသောလုပ်ဆောင်ချက်အတွက် 50% ဝန်ဘေးကင်းရေးအနားသတ်ကို သိမ်းဆည်းပါ။

   2. လေဖြတ်ခြင်း အတည်ပြုချက်

     -- ပုံမှန်လေဖြတ်ခြင်းအကွာအဝေး- 5 ~ 50mm။ ပိုမိုတိကျမှုနှင့် လုပ်ငန်းလည်ပတ်တည်ငြိမ်မှုကိုသေချာစေရန် ကြိမ်နှုန်းမြင့်သောလုပ်ငန်းခွင်အခြေအနေများအတွက် တိုတောင်းသောလေဖြတ်ခြင်းများကို ဦးစားပေးလုပ်ဆောင်ပါ။

   3. Configuration Matching

     -- Position Monitoring- bidirectional stroke position feedback အတွက် M9B သံလိုက်ခလုတ် 2 ခုကို တပ်ဆင်ပါ။

     -- Precision Limiting- 0~5mm ချိန်ညှိနိုင်သော တိကျသော လေဖြတ်ခြင်းတည်နေရာအတွက် dual-end metal limit (B) ကိုရွေးချယ်ပါ။

     -- Mounting Adaptation- သိပ်သည်းသော ဘူတာရုံ အပြင်အဆင်အတွက် ဘေးဘက် တပ်ဆင်ခြင်း၊ ပုံမှန် မျက်နှာပြင် တပ်ဆင်ခြင်းအတွက် အောက်ခြေ တပ်ဆင်ခြင်းကို ရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MXJ စီးရီးတွင် အလွန်ကျစ်လစ်သိပ်သည်းသော တိကျမှုရှိသော pneumatic slide table တွင် micron-level positioning accuracy၊ three-sided flexible mounting, lightweight high-frequency operation and optional adjustable metal limiters, 3C electronics, precision detection, auto assembly နှင့် optional adjustable metal limiters များပါရှိသည်။
