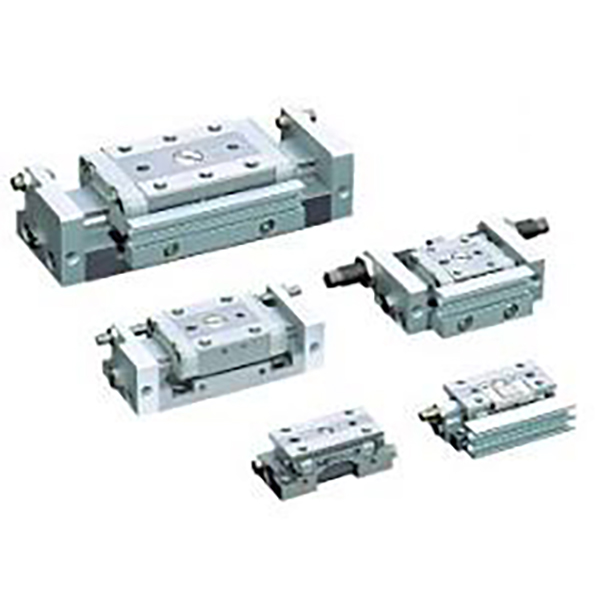

MXP စီးရီး Ultra-High Precision Compact Pneumatic Slide Table

MXP စီးရီး Ultra-High Precision Compact Pneumatic Slide Table

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

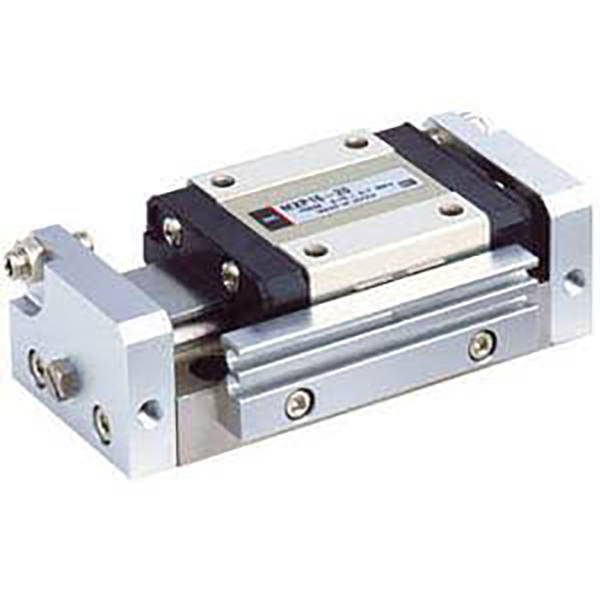

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MXP စီးရီးသည် ပြင်းထန်သော မိုက်ခရိုနေရာချထားခြင်းဆိုင်ရာ အခြေအနေများအတွက် တီထွင်ဖန်တီးထားသော အမြင့်ဆုံး တိကျမှုလွန်ကဲသော ကျစ်ကျစ်လျစ်လျစ်သော အမှုန်အမွှားဆလိုက်ဇယားတစ်ခုဖြစ်သည်။ တပ်ဆင်ထားသော ဆလင်ဒါလမ်းညွှန်ရထားလမ်းဖွဲ့စည်းပုံနှင့် ပေါင်းစပ်ထားသော သံမဏိကိုယ်ထည်ကို အသုံးပြုခြင်းဖြင့်၊ ၎င်းသည် မိုက်ခရိုနအဆင့် အပြိုင်၊ အလွန်နည်းသော လှည့်ပတ်မှုဆိုင်ရာ အမှားအယွင်းနှင့် ထူးခြားသော တောင့်တင်းမှုကို ပေးဆောင်သည်။ Dual-direction piping နှင့် high-frequency တည်ငြိမ်သော စက်ဘီးစီးခြင်းကို ပံ့ပိုးပေးသော၊ ၎င်းသည် 3C တိကျစွာစုဝေးမှု၊ optical detection နှင့် high-accuracy micro component positioning အတွက် ပြီးပြည့်စုံသော ဆန်းပြားဆန်းပြားသော အသေးစားမျဉ်းသားမောင်းနှင်ခြင်းအပလီကေးရှင်းများအတွက် ပရီမီယံမော်ဒယ်အဖြစ် ဆောင်ရွက်ပေးပါသည်။

Core Structure & Design အင်္ဂါရပ်များ

     --  Drive မုဒ်: နှစ်ချက်သရုပ်ဆောင်သော နှစ်ထပ်လမ်းကြောင်း လုပ်ဆောင်ချက်၊ အရွယ်အစား φ6/8/10/12/16mm၊ အလင်းဝန်အကွာအဝေး 10~120N ကို လွှမ်းခြုံထားသည်။

     -- ပေါင်းစပ်ပရီမီယံဖွဲ့စည်းပုံ: တပ်ဆင်ထားသော ဆလင်ဒါလိုင်းနား လမ်းညွှန်ရထားလမ်းနှင့် တစ်ခုတည်းသော martensitic stainless steel ကိုယ်ထည် ပါရှိပါသည်။ ဝန်ထမ်းယန္တရားသည် ပစ္စတင်တံပိတ်ခြင်းလှုပ်ရှားမှုမှ လုံးလုံးလျားလျား ခွဲထုတ်ထားပြီး အလွန်တောင့်တင်းမှုနှင့် ပွတ်တိုက်မှုအနည်းဆုံးရရှိစေသည်။

     -- အလွန်မြင့်မားသောတိကျမှုအဆင့်: ခရီးသွားမျဉ်းပြိုင် 0.004mm၊ တပ်ဆင်ခြင်း parallelism 0.02mm၊ rotational accuracy ±0.03° (φ6/8/10) / ±0.04° (φ12/16)၊ စက်မှုလုပ်ငန်းတွင် ဦးဆောင်နေသော အလွန်တည်ငြိမ်တိကျသော တိကျသောနေရာချထားခြင်း စွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးပါသည်။

     -- အလွန်ကျစ်လစ်သိပ်သည်းသော ကိုယ်ထည်: ကိုယ်ထည်အမြင့် 17~23mm သာရှိပြီး၊ MXJ နှင့်ညီမျှသော မော်ဒယ်များထက် 10%~20% ပိုကျဉ်းသောကြောင့် အလွန်ကျဉ်းမြောင်းသော အလုပ်နေရာများအတွက် အလွန်သိပ်သည်းသော အပြင်အဆင်ကို ဖွင့်ပေးသည်။

     -- Dual-Direction Piping Flexibility: မတူကွဲပြားသော ပိုက်လိုင်းလမ်းကြောင်းသတ်မှတ်ခြင်းဆိုင်ရာ လိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်အောင်၊ ဆိုဒ်ပြောင်းနိုင်သော အပြင်အဆင်ဖြင့် ဘေးဘက်နှင့် axial piping နှစ်ခုလုံးကို ပံ့ပိုးပေးပါသည်။

     -- Universal Sensor နှင့် လိုက်ဖက်ညီမှု: Standard dual magnetic switch grooves များသည် ယုံကြည်စိတ်ချရသော bidirectional position monitoring အတွက် M9B သံလိုက်ခလုတ် 2 ခုကို တပ်ဆင်ခွင့်ပြုသည်။

     -- Multi-Level Buffering & Limiting: ဆူညံသံနှင့် ရိုက်ခတ်မှုလျှော့ချရန်အတွက် စံနှစ်ခု-အဆုံး ရော်ဘာကြားခံများ၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သော single/dual-end metal stroke limiters များ၊ φ8 နှင့်အထက်မော်ဒယ်များအတွက် ဟိုက်ဒရောလစ်ကြားခံရွေးချယ်စရာ၊ အလွန်တိကျသောတည်နေရာထိန်းချုပ်မှုအတွက် 0~5mm ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းအကွာအဝေး။

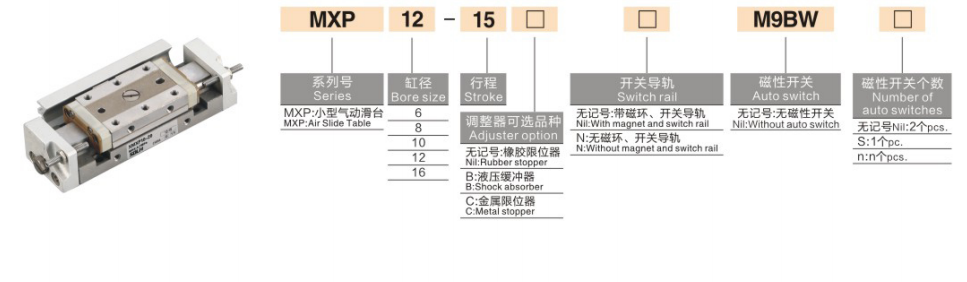

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ- MXP8-15-B-M9BW

   2. စံအမိန့်အကိုးအကား နမူနာများ

     --  MXP6-5- ပုံမှန်အမျိုးအစား၊ သံလိုက်ခလုတ်မရှိ၊ 6mm ဖောက်၊ လေဖြတ် 5mm၊ နှစ်ချက်သရုပ်ဆောင်

     --  MXP10-20-B-2M9B- ၁၀ မီလီမီတာ ဖောက်၊ လေဖြတ် ၂၀ မီလီမီတာ၊ သတ္တု ကန့်သတ်ချက်နှစ်ခု၊ M9B သံလိုက်ခလုတ် ၂ ခု

     -- MXP12-25-D- Bore 12mm၊ stroke 25mm၊ တိုးချဲ့- end metal ကန့်သတ်ချက်၊ axial piping နှင့် တွဲဖက်အသုံးပြုနိုင်သည်

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ (@0.5MPa၊ နှစ်ချက်သရုပ်ဆောင်)

Core Competitive အားသာချက်များ

   ၁။ Ultra-High Micron-Level တိကျမှုနှင့် တည်ငြိမ်မှု
     -- အလွန်နိမ့်သော ခရီးသွားမျဉ်းပြိုင်၏ 0.004mm နှင့် လှည့်ပတ်တိကျမှု ±0.03° နိမ့်သည်၊ ±0.01mm ထပ်တလဲလဲ နေရာချထားခြင်း တိကျမှုနှင့် တွဲဖက်ထားသည်။ ၎င်းသည် မိုက်ခရိုတုန်ခါမှုနှင့် အနေအထားသွေဖည်မှုကို ဖယ်ရှားပေးကာ တိကျပြတ်သားသော တိကျမှုတောင်းဆိုချက်များကို ပြည့်ပြည့်စုံစုံဖြည့်ဆည်းပေးခြင်း၊ သေးငယ်သောအစိတ်အပိုင်းကို ဖုံးအုပ်ထားခြင်းနှင့် တိကျမှုမြင့်မားသော စမ်းသပ်ခြင်းလုပ်ငန်းစဉ်များဖြစ်သည်။

   ၂။ Built-In Cylinder Structure နှင့် Ultra-Narrow Compact Body
     - ဆလင်ဒါကို MXJ မော်ဒယ်များနှင့် နှိုင်းယှဉ်ပါက ကိုယ်ထည်အကျယ်ကို 10% ~ 20% လျှော့ချပြီး လမ်းပြရထားလမ်းတည်ဆောက်ပုံအတွင်းတွင် ထည့်သွင်းထားသည်။ ဆန်းသစ်ထားသော နှစ်ဖက်လမ်းကြောင်း/ဝင်ရိုးစွန်း ပိုက်ဒီဇိုင်းသည် ဆိုဒ်တွင်း ကူးပြောင်းခြင်းကို လိုက်လျောညီထွေဖြစ်စေပြီး အလွန်ကျဉ်းမြောင်းသောသိပ်သည်းသောဘူတာများတွင် ပိုက်လိုင်းအပြင်အဆင် ကန့်သတ်ချက်များကို ဖြေရှင်းပေးပါသည်။

   ၃။ မြင့်မားသော တောင့်တင်းမှုနှင့် ဝန်ဆောင်မှုသက်တမ်း တာရှည်
     -- တစ်ခုတည်းသော martensitic stainless steel ကိုယ်ထည်နှင့် ပေါင်းစပ်ထားသော လမ်းညွှန်ရထားလမ်းဖွဲ့စည်းပုံသည် အလွန်ကောင်းမွန်သော ပုံပျက်ခြင်းကို ခံနိုင်ရည်ရှိပြီး ဖွဲ့စည်းတည်ဆောက်ပုံ တောင့်တင်းမှုကို ပေးစွမ်းသည်။ ဆီကင်းစင်သော ပွတ်တိုက်မှုနည်းသော တံဆိပ်ခတ်ထားသော ဒီဇိုင်းကို သန့်ရှင်းသော အလုပ်ရုံများနှင့် ပေါ့ပါးသော စက်မှုပတ်ဝန်းကျင်များနှင့် လိုက်လျောညီထွေဖြစ်စေပြီး ပြုပြင်ထိန်းသိမ်းမှုကင်းသော ဝန်ဆောင်မှုသက်တမ်း 5 သန်းကျော်ကို ရရှိစေသည်။

   ၄။ High-Frequency Smooth Operation
     - ပရီမီယံ ပွတ်တိုက်မှုနည်းသော တံဆိပ်ခတ်ခြင်းနှင့် တိကျမှုမြင့်မားသော ဘောလုံးလမ်းညွှန်ရထားလမ်းသည် အလွန်ချောမွေ့သော လှုပ်ရှားမှုကို သေချာစေသည်။ လည်ပတ်နှုန်းသည် 50 မှ 500mm/s မှ 350cpm အထက်တွင် တည်ငြိမ်သော ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းကို ပံ့ပိုးပေးသည်၊ တုန်လှုပ်ခြင်း သို့မဟုတ် တုန်လှုပ်ခြင်းမရှိဘဲ ရေတိုလေဖြတ်ခြင်းအတွက် ရေရှည်အတွက် အကောင်းဆုံးဖြစ်သည်။

   ၅။ Flexible Multi-Scene တပ်ဆင်မှု လိုက်လျောညီထွေဖြစ်အောင်
     - တိကျသောနေရာချထားမှု pin အပေါက်များဖြင့် ထိပ်၊ အောက်ခြေနှင့် ဘေးဘက်သုံးဘက်ခြမ်း တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။ Symmetric air port ဖွဲ့စည်းပုံသည် site ပေါ်တွင် ဘယ်/ညာ piping interchangeability ကို လုပ်ဆောင်နိုင်ပြီး ဦးတည်ချက်ဆိုင်ရာ ကန့်သတ်ချက်များကို လုံးလုံးလျားလျား ချိုးဖျက်ပြီး မတူကွဲပြားသော စက်ပစ္စည်းဖွဲ့စည်းပုံဆိုင်ရာ ဒီဇိုင်းများနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

ဖောင်များ တပ်ဆင်ခြင်းနှင့် ရိုးရိုးအပလီကေးရှင်းများ

   1. Mounting Methods

     -- ထိပ်တန်းတပ်ဆင်ခြင်း။: workpiece top installation နှင့် zero displacement လိုအပ်သော တိကျမှုမြင့်မားသော နေရာချထားမှုအတွက် သင့်လျော်သော တိကျသောနေရာချထားခြင်း pin hole များဖြင့် အပေါက်များမှတဆင့် ပြုပြင်ထားပါသည်။

     --  အောက်ခြေတပ်ဆင်ခြင်း။: အောက်ခြေချည်မျှင်အပေါက်များမှတစ်ဆင့် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသောဖွဲ့စည်းပုံပါရှိသော၊ စံကိရိယာမျက်နှာပြင်တပ်ဆင်မှုနှင့် ပုံသေမျဉ်းသားမောင်းနှင်မှုများအတွက် အသုံးပြုနိုင်မည်ဖြစ်သည်။

     --  ဘေးထွက်တပ်ဆင်ခြင်း။: ကန့်သတ်ဒေါင်လိုက်နေရာလွတ်နှင့် လျှောယူနစ်များစွာ၏ အပြိုင်အစီအမံများရှိသော ကိရိယာများအတွက် ပြီးပြည့်စုံသော ဘေးထွက်ချည်အပေါက်များမှတစ်ဆင့် ပြုပြင်ထားသည်။

   2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     --  3C အီလက်ထရွန်းနစ်ချပ်စ် တပ်ဆင်ခြင်းနှင့် ချိတ်ဆက်ခြင်း၊ မှန်ဘီလူး မော်ဂျူးကို အာရုံစိုက်ခြင်း၊ မိုက်ခရို အစိတ်အပိုင်း လွန်ကဲတိကျစွာ နေရာချထားခြင်း၊ စုံစမ်းစစ်ဆေးခြင်း စက်ဝန်း စမ်းသပ်ခြင်း

     --  Optical စက်ပစ္စည်း- CCD ကင်မရာ တိကျစွာ လှုပ်ရှားမှု၊ အလင်းပြန်မှန်ဘီလူး ချိန်ညှိခြင်း၊ လေဆာ တည်နေရာပြခြင်း၊ တိကျမှုမြင့်မားသော ထောက်လှမ်းမှု ပလက်ဖောင်း မောင်းနှင်ခြင်း

     --  Micro Precision စည်းဝေးပွဲ- အသေးစားအလိုအလျောက်ဝက်အူသော့ခတ်ခြင်း၊ terminal crimping၊ တိကျသောအစိတ်အပိုင်းထည့်သွင်းခြင်း၊ တိကျမှုမြင့်မားသော jig မောင်းနှင်ခြင်း

     -- ဆေးပစ္စည်း: မိုက်ခရိုပန့်၏ တိကျမှုထိန်းချုပ်မှု၊ အသေးစားအဆို့ရှင် တိကျသောပြောင်းခြင်း၊

Slide Table ရွေးချယ်မှု နှိုင်းယှဉ်မှု- MXP vs MXJ vs MXQ

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   ၁။ Load ဖြင့် ရွေးချယ်မှုကို ငြီးငွေ့သည်။
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg။ တည်ငြိမ်တိကျသောလည်ပတ်မှုကိုသေချာစေရန်အတွက် 50% ထက်မနည်းသောဝန်ဘေးကင်းရေးအနားသတ်ကိုသိမ်းဆည်းပါ။

   ၂။ လေဖြတ်ခြင်း အတည်ပြုချက် ပုံမှန်လေဖြတ်ခြင်းအကွာအဝေး: 5 ~ 30mm။ ပိုမိုမြင့်မားသော တည်နေရာတိကျမှုနှင့် လုပ်ငန်းလည်ပတ်မှုတည်ငြိမ်မှုကို ထိန်းသိမ်းရန် ကြိမ်နှုန်းမြင့်သော လုပ်ငန်းခွင်အခြေအနေများအတွက် တိုတောင်းသော လေဖြတ်ခြင်းများကို ဦးစားပေးလုပ်ဆောင်ပါ။

   ၃။ ဖွဲ့စည်းမှု ကိုက်ညီခြင်း။

      --  အနေအထားစောင့်ကြည့်ခြင်း- အချိန်နှင့်တပြေးညီ လမ်းကြောင်းနှစ်သွယ် လေဖြတ်ခြင်း အနေအထား တုံ့ပြန်ချက်အတွက် M9B သံလိုက်ခလုတ် 2 ခုကို တပ်ဆင်ပါ။

     -- Precision Limiting & Buffering- 0~5mm ချိန်ညှိနိုင်သော တိကျသောအနေအထားအတွက် dual-end metal limit (B) ကိုရွေးချယ်ပါ။ ကြိမ်နှုန်းမြင့်မားသောအကျိုးသက်ရောက်မှုကိုလျှော့ချရန် φ8 နှင့်အထက်မော်ဒယ်များအတွက် ဟိုက်ဒရောလစ်ကြားခံကိုရွေးချယ်ပါ။

     --  Piping Adaptation- အလွန်ကျဉ်းမြောင်းသော အာကာသအပြင်အဆင်အတွက် axial piping နှင့် သမားရိုးကျ စံတပ်ဆင်မှုအခြေအနေများအတွက် ဘေးတိုက်ပိုက်များကို အသုံးပြုပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MXP စီးရီးတွင် အလွန်တိကျသော pneumatic slide table တွင် 0.004mm အလွန်နိမ့်သောမျဉ်းပြိုင်များ၊ လှည့်ပတ်မှုအနည်းဆုံးအမှား၊ တပ်ဆင်ထားသော ပေါင်းစည်းထားသော လမ်းညွှန်ရထားလမ်း၊ dual-direction switchable piping နှင့် optional hydraulic buffer၊ ပရီမီယံ high-rigidity micro linear stage တို့ပါရှိသည်။
