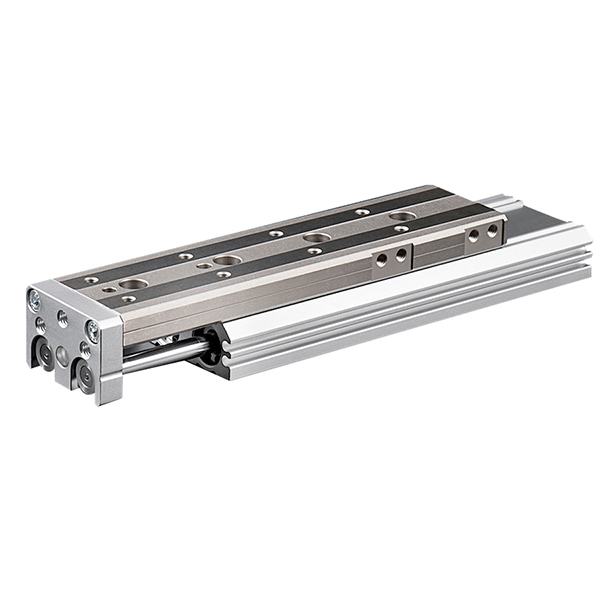

MXQ စီးရီး Pneumatic Slide Table | Recirculating Ball Guide / Economical Type

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MXQ စီးရီးသည် စျေးသက်သာသော ကျစ်လစ်သော pneumatic slide table တစ်ခုဖြစ်ပြီး dual-piston မောင်းနှင်မှုစနစ်နှင့် ပြန်လည်လည်ပတ်နေသော ဘောလုံးလမ်းညွှန်သံလမ်းများပါရှိသည်။ အလွန်ပါးလွှာပြီး ပေါ့ပါးသော ပေါင်းစပ်ဖွဲ့စည်းပုံအား လက်ခံထားသောကြောင့် ၎င်းသည် ± 0.02 မီလီမီတာ တိကျမှုဖြင့် တည်ငြိမ်သော အလယ်အလတ်တိကျမှုမျဉ်းကြောင်းရွေ့လျားမှုကို ပေးဆောင်သည်။ သမားရိုးကျ "ဆလင်ဒါ + ပြင်ပလမ်းညွှန်" ပေါင်းစပ်မှုအတွက် ကုန်ကျစရိတ်သက်သာသော အစားထိုးတစ်ခုအနေဖြင့်၊ ၎င်းသည် ယုံကြည်စိတ်ချရသော လည်ပတ်မှုစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားစဉ်တွင် စက်ပစ္စည်းများကုန်ကျစရိတ်ကို များစွာလျှော့ချပေးပါသည်။ ယေဘူယျအလိုအလျောက်ကိုင်တွယ်ခြင်းနှင့် စံချိန်စံညွှန်းတိကျစွာ စုဝေးမှုအခြေအနေများအတွက် စံပြဖြစ်ပြီး၊ ၎င်းသည် အစုလိုက်အပြုံလိုက် အလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများအတွက် ဦးစားပေးအခြေခံမျဉ်းကြောင်းမောင်းနှင်မှုဖြေရှင်းချက်ဖြစ်သည်။

Core Structure နှင့် Working Principle

     -- Dual-Piston Double-Acting Drive: Dual-piston တည်ဆောက်ပုံဖြင့် တပ်ဆင်ထားပြီး တူညီသော bore size နှင့် ဆလင်ဒါတစ်ခုဆလိုက်များ၏ အထွက်အားကို နှစ်ဆ ထောက်ပံ့ပေးသည်။ ၎င်းသည် ကြိမ်နှုန်းမြင့်မားသော စက်ဘီးစီးလည်ပတ်မှုအတွင်း သုညလွှဲခြင်း သို့မဟုတ် လှည့်ပတ်မှုနှင့်အတူ တစ်ပြိုင်တည်း တည်ငြိမ်သောမျဉ်းကြောင်းလှုပ်ရှားမှုကို သေချာစေသည်။

     -- Recirculating Ball Guide Rail: ချောမွေ့သော ပေါ့ပါးသော လှုပ်ရှားမှုနှင့် ထုတ်လုပ်မှု ကုန်ကျစရိတ် နည်းပါးခြင်းတို့ ပါ၀င်သော ကြိုတင်မတင်ထားသော ပြန်လှည့်နေသော ဘောလုံးလမ်းညွှန် ဒီဇိုင်းကို လက်ခံပါသည်။ ၎င်းသည် တည်ငြိမ်သော ±0.02mm ထပ်ခါတလဲလဲ နေရာချထားခြင်း တိကျမှုကို ထိန်းသိမ်းထားပြီး အလယ်အလတ်တိကျသော အလိုအလျောက်စနစ်လိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပေးသည်။

     -- အလွန်ပါးလွှာပြီး ပေါ့ပါးသော ပေါင်းစပ်ကိုယ်ထည်ပေါင်းစပ်ဆလင်ဒါနှင့် ဆလိုက်စားပွဲဖွဲ့စည်းပုံသည် အမြင့်တွင် 10% နိမ့်ပြီး MXS စီးရီးများထက် အလေးချိန် 22% ပိုမိုပေါ့ပါးသောကြောင့် နေရာကန့်သတ်ထားသော စက်ပစ္စည်းများအတွက် ပိုမိုကျစ်လစ်သော တပ်ဆင်မှုပုံစံကို နားလည်သဘောပေါက်စေသည်။

     -- Flexible Three-Sided Mounting: ကြိုတင်သတ်မှတ်တိကျသောနေရာချထားခြင်း pin hole ဖြင့် အောက်ခြေ၊ ဘေးနှင့် axial သုံးဘက်လမ်းကြောင်းပြုပြင်ခြင်းကို ပံ့ပိုးပေးသည်။ ၎င်းသည် ဆိုက်အတွင်း တပ်ဆင်ခြင်းနှင့် နေရာချထားခြင်းဆိုင်ရာ လုပ်ထုံးလုပ်နည်းများကို ရိုးရှင်းစေပြီး အလုံးစုံ တပ်ဆင်မှုစွမ်းဆောင်ရည်ကို တိုးတက်စေသည်။

     -- Built-In Magnetic Induction ဒီဇိုင်း− D-M9□ နှင့် A93 စီးရီးသံလိုက်ခလုတ်များအတွက် သီးသန့်ဘေးထွက်တပ်ဆင်ခြင်း grooves ပါရှိသော စံအတွင်းပိုင်းသံလိုက်လက်စွပ်။ flush mounting design သည် structural interference ကိုရှောင်ရှားပြီး တည်ငြိမ်သော position signal feedback ကိုသေချာစေသည်။

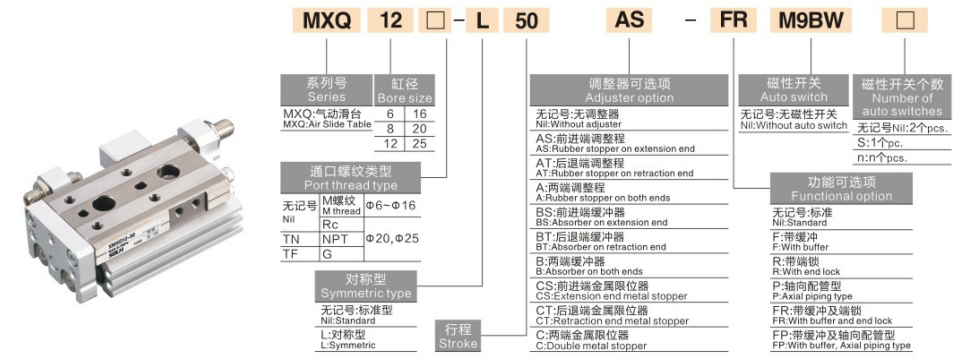

 Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ- MXQ16-50AS-M9BW

   2. စံအမိန့်အကိုးအကား ဥပမာ

     -- MXQ20-75A-FR-M9NL- Bore 20mm၊ stroke 75mm၊ dual-end လေဖြတ်ချိန်ညှိမှု၊ axial piping၊ 3m ဝါယာကြိုးအရှည်ရှိသော PNP သံလိုက်ခလုတ်

ယေဘူယျ Core Technical Specifications

Output Force & Load Reference Chart (@0.5MPa၊ အလျားလိုက် တပ်ဆင်ခြင်း)

မှတ်ချက်- ကြာကြာလေဖြတ်ခြင်းနှင့် ပိုမိုမြင့်မားသော လည်ပတ်မှုအမြန်နှုန်းတို့နှင့်အတူ Load capacity လျော့နည်းသွားခြင်း၊ ဘေးကင်းရေးအချက် ≥2; ဒေါင်လိုက်ဝန်သည် ခွင့်ပြုနိုင်သော torque စစ်ဆေးခြင်း လိုအပ်သည်။

အပလီကေးရှင်းအခြေအနေများနှင့် ထုတ်ကုန်ရွေးချယ်မှု နှိုင်းယှဉ်မှု

   1. MXQ စီးရီးအတွက် ဦးစားပေး အပလီကေးရှင်း အခြေအနေများ

     --  အထွေထွေ အလိုအလျောက် ကိုင်တွယ်ခြင်း။: အသေးစား အီလက်ထရွန်နစ် အစိတ်အပိုင်းများ၊ စက်ကိရိယာများ၊ ပလပ်စတစ် အစိတ်အပိုင်းများနှင့် စံချိန်စံညွှန်းတိကျမှု လိုအပ်ချက်များရှိသော ပေါ့ပါးသော မော်ဂျူလာ ပစ္စည်းများ လည်ပတ်မှုအတွက် ပြီးပြည့်စုံပါသည်။

     -- ကုန်ကျစရိတ်-အကဲဆတ်သော အလိုအလျောက်စနစ်ဆိုင်ရာ ပရောဂျက်များ: တိကျမှုမြင့်မားသော MXS စီးရီးများအတွက် ကုန်ကျစရိတ်သက်သာသော အစားထိုးတစ်ခုအနေဖြင့်၊ ၎င်းသည် တည်ငြိမ်သောအခြေခံစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားစဉ် အလုံးစုံစက်ပစ္စည်းကုန်ကျစရိတ်များကို 30% ကျော်လျှော့ချပေးသည်။

     -- အလွန်ကျစ်ကျစ်လစ်လစ် အာကာသ အပြင်အဆင်: MXS ဆလိုက်များထက် ကိုယ်ထည်နိမ့်ပြီး အလေးချိန်ပိုပေါ့ပြီး ဒေါင်လိုက်တပ်ဆင်မှုနေရာလွတ်ကို သက်သာစေပြီး အလွန်ကျစ်လစ်သော အလိုအလျောက်စက်ကိရိယာများအတွက် ဒေါင်လိုက်တပ်ဆင်မှုနေရာလွတ်များကို သက်သာစေပါသည်။

     -- လတ်-Precision Light-Load လုပ်ဆောင်မှု− ±0.02mm နေရာချထားမှု လိုအပ်ချက်နှင့် မြင့်မားသော တောင့်တင်းမှု သို့မဟုတ် လေးလံသော torque ခံနိုင်ရည်လိုအပ်ချက်များ မရှိသော လုပ်ငန်းအခြေအနေများအတွက် စံပြဖြစ်သည်။

     -- ကြိမ်နှုန်းမြင့် တိုတောင်းသော စက်ဘီးစီးခြင်း။: 10 ~ 50mm တိုတောင်းသော လေဖြတ်ခြင်းအတွင်း ရေရှည်ထပ်တလဲလဲလည်ပတ်မှုအတွက် ယုံကြည်စိတ်ချရပြီး ရိုးရာကွဲဆလင်ဒါနှင့် ပြင်ပလမ်းညွှန်ပေါင်းစပ်မှုများကို ထိရောက်စွာအစားထိုးခြင်း။

   2.MXQ vs MXS vs MXH | Core SMC Slide Table နှိုင်းယှဉ်မှု

ပရော်ဖက်ရှင်နယ်ရွေးချယ်ရေး အဓိကအချက်များ

     -- Bore Size ကိုက်ညီခြင်း။: workpiece weight နှင့် installation direction အရ သင့်လျော်သော bore size ကို ရွေးပါ။ တည်ငြိမ်သောရေရှည်လည်ပတ်မှုကိုသေချာစေရန် အဆင့်သတ်မှတ်တန်ဖိုး၏ 25% အတွင်း ဒေါင်လိုက်ဝန်အား 50% အတွင်း အလျားလိုက်ဝန်အား ထိန်းချုပ်ပါ။

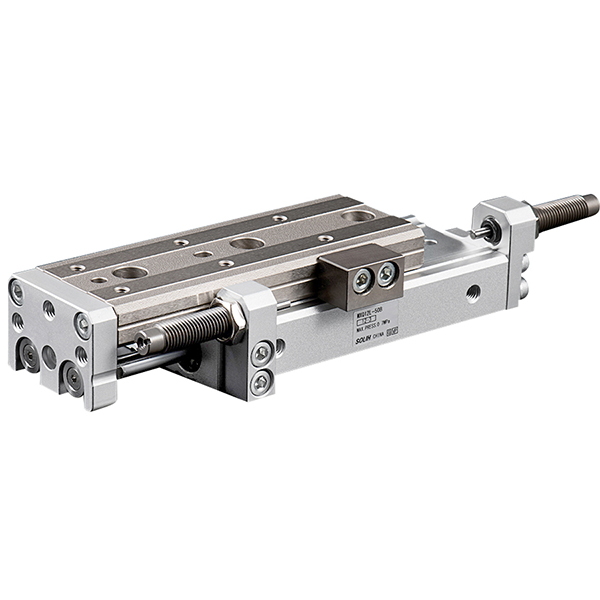

     -- Stroke Selection & Margin ကြိုတင်မှာယူမှု- မော်ဒယ်ရွေးချယ်စဉ်အတွင်း 5~10mm လေဖြတ်အနားသတ်ကို သိမ်းဆည်းပါ။ တိကျသောလေဖြတ်ချိန်ညှိမှုလိုအပ်ပါက AS/AT/A ဒဏ်ငွေ ချိန်ညှိမှု နောက်ဆက်တွဲ (0~5mm ချုံ့ခြင်း) ကို လက်ခံပါ။

     -- Flexible Mounting ရွေးချယ်မှု: အလျားလိုက် ပစ္စည်း ကိုင်တွယ်ခြင်းအတွက် အောက်ခြေတပ်ဆင်ခြင်း၊ နှစ်ဖက်ပုံသေတပ်ဆင်ခြင်းအတွက် ဘေးဘက် တပ်ဆင်ခြင်း၊ Z-axis stacking နှင့် multi-layer equipment assembly အတွက် axial mounting။

     -- Buffer Configuration Optimization: သမားရိုးကျ မြန်နှုန်းနိမ့် လည်ပတ်မှုအတွက် စံရော်ဘာကြားခံ။ လည်ပတ်မှုအမြန်နှုန်း 300mm/s ကျော်လွန်သောအခါ သို့မဟုတ် ဝန်အလေးချိန် 5kg ကျော်လွန်သောအခါတွင် ရွေးချယ်နိုင်သော ဟိုက်ဒရောလစ်ကြားခံတစ်ခုကို ထည့်သွင်းပါ။

     -- ရာထူး Detection Configuration- M9B/M9N/A93 သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ တိကျသော တိုးချဲ့မှု/ပြန်ထုတ်ခြင်းဆိုင်ရာ အချက်ပြတုံ့ပြန်ချက်ကို သိရှိနားလည်ရန် နှစ်ဖက်-အခြမ်း မြှုပ်ထားသော grooves များသည် dual-switch တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MXQ စီးရီးချွေတာသော အမှုန်အမွှားဆလိုက်စားပွဲသည် ပေါ့ပါးသောပြန်လည်လည်ပတ်နေသောဘောလုံးလမ်းညွှန်နှင့် dual-piston ပေါင်းစပ်ဖွဲ့စည်းပုံကိုလက်ခံသည်၊ အလွန်ပေါ့ပါးပါးလွှာသောကိုယ်ထည်၊ ±0.02mm တည်ငြိမ်သောအလယ်အလတ်တိကျမှုနှင့် ကုန်ကျစရိတ်သက်သာသည်၊ ရိုးရာဆလင်ဒါလမ်းညွှန်ပေါင်းစပ်မှုများအတွက် အကောင်းဆုံးကုန်ကျစရိတ်သက်သာသောအစားထိုးမှုအဖြစ် ဆောင်ရွက်ပေးပါသည်။
