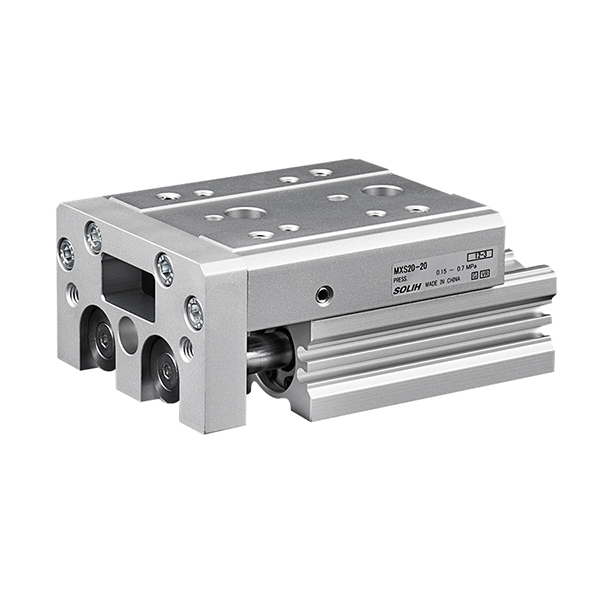

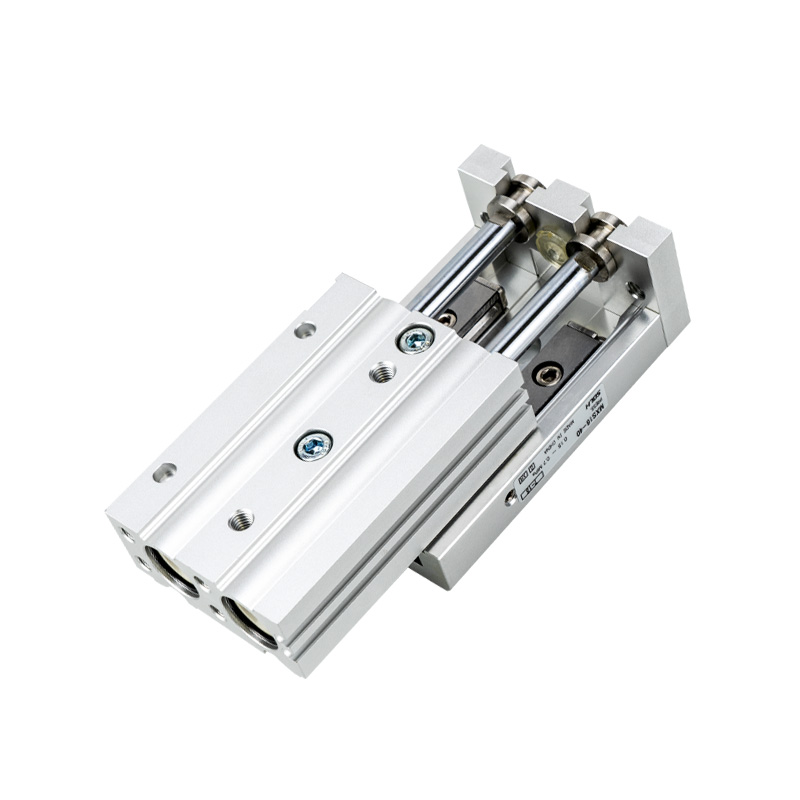

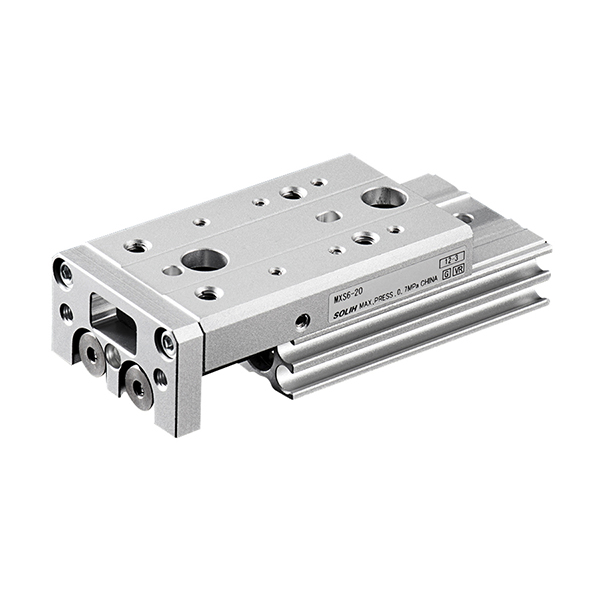

MXS စီးရီး Pneumatic Slide Table | Cross Roller Guide Dual-Cylinder အမျိုးအစား

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MXS စီးရီးသည် ကြံ့ခိုင်မှုမြင့်မားပြီး တိကျမှုမြင့်မားသော ပေါင်းစပ်နယူးမက်တစ်ဆလိုက်စားပွဲတစ်ခုဖြစ်ပြီး ပစ္စတင်နှစ်ခုမောင်းနှင်မှုဖွဲ့စည်းပုံနှင့် ပရော်ဖက်ရှင်နယ်လက်ဝါးကပ်တိုင် ကြိတ်စက်လမ်းညွှန်များပါရှိသည်။ အလွန်ပါးလွှာကျစ်လျစ်သောကိုယ်ထည်၊ သုညရှင်းလင်းမှုကြိုတင်တင်ဆောင်ထားသည့်လမ်းညွှန်စနစ်နှင့် နှစ်ဆအထွက်အားတွန်းအားတို့ပါရှိသော၊ ၎င်းသည် ±0.01 မီလီမီတာအထိ ထပ်တလဲလဲတိကျမှုနှင့်အတူ အလွန်တည်ငြိမ်သောမျဉ်းသားရွေ့လျားမှုကို ပေးစွမ်းသည်။ All-in-one ပေါင်းစပ်ထားသော ဒီဇိုင်းသည် သမားရိုးကျ ခွဲဆလင်ဒါ + ပြင်ပလမ်းညွှန်ပေါင်းစပ်မှုများနှင့် နှိုင်းယှဉ်ပါက စက်ပစ္စည်းများ၏ ထုထည်ပမာဏကို အလွန်လျှော့ချပေးပါသည်။ ၎င်းကို သမားရိုးကျ မျဉ်းဖြောင့်မောင်းနှင်မှုဖြေရှင်းချက်များအတွက် အကောင်းဆုံးအဆင့်မြှင့်တင်အစားထိုးမှုအဖြစ် တိကျသော linear transfer၊ alignment assembly၊ electronic နှင့် semiconductor tooling တို့တွင် တွင်ကျယ်စွာအသုံးပြုထားသည်။

Core Structure နှင့် Working Principle

     -- Dual-Piston မောင်းနှင်မှုစနစ်: တူညီသော bore size နှင့် ဆလင်ဒါတစ်လုံးဆလိုက်များ၏ တွန်းအားထက် နှစ်ဆပေးစွမ်းနိုင်သော နှစ်ထပ်ပစ္စတင်တည်ဆောက်ပုံကို လက်ခံပါသည်။ ၎င်းသည် ကြိမ်နှုန်းမြင့်စွာ လှုပ်ရှားနေစဉ်အတွင်း ရွေ့လျားမှု ကွဲလွဲခြင်းနှင့် လွှဲခြင်းကို ထိရောက်စွာ ဖယ်ရှားပေးပါသည်။

     -- Premium Cross Roller Guide ရထား: ကြိုတင်ထည့်သွင်းထားသောဒီဇိုင်း၊ သုညအပြေးရှင်းလင်းမှု၊ ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တောင့်တင်းမှုနှင့် ပတ်လမ်းဝန်နှင့် torque deflection တို့ကို ခိုင်ခံ့စွာခံနိုင်ရည်ရှိသော တိကျမှုမြင့်မားသော လက်ဝါးကပ်တိုင် roller လမ်းညွှန်။ ရေရှည်စက်ဘီးစီးလည်ပတ်မှုအတွက် ±0.01mm အလွန်မြင့်မားသော ထပ်ခါတလဲလဲတည်နေရာတိကျမှုကို တည်ငြိမ်စွာထိန်းသိမ်းထားသည်။

     -- ပေါင်းစပ်ထားသော All-in-One ဒီဇိုင်း: ဆလင်ဒါနှင့် ဆလိုက်ဇယားကို ယူနစ်တစ်ခုတည်းအဖြစ် စုံလင်စွာပေါင်းစပ်ထားပြီး အမျိုးအစားခွဲထားသောဖွဲ့စည်းပုံများနှင့်နှိုင်းယှဉ်ပါက အလုံးစုံတပ်ဆင်မှုပမာဏကို 30% ~ 50% လျှော့ချသည်။ ၎င်းသည် တပ်ဆင်စဉ်အတွင်း manual alignment မလိုအပ်ဘဲ၊ တပ်ဆင်မှုထိရောက်မှုနှင့် ဖွဲ့စည်းပုံဆိုင်ရာ ညီညွတ်မှုကို များစွာတိုးတက်စေသည်။

     -- Flexible Three-Sided Mounting: ကြိုတင်သတ်မှတ်တိကျသောနေရာချထားခြင်းပင်အပေါက်များဖြင့် အောက်ခြေ၊ ဘေးနှင့် axial သုံးဘက်လမ်းကြောင်း တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည်။ ကွဲပြားသော ကျစ်ကျစ်လျစ်လျစ်သော စက်ပစ္စည်း အပြင်အဆင် တောင်းဆိုချက်များကို လိုက်လျောညီထွေဖြစ်အောင် တပ်ဆင်ခြင်းနှင့် ဘေးဘက်တွင် ပုံသေတပ်ဆင်ခြင်းတို့ကို ပံ့ပိုးပေးပါသည်။

     -- Built-In Sensor Adaptation− D-M9□ နှင့် A93 စီးရီးသံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော ကိုယ်ထည်ပေါ်တွင် သီးသန့်ထည့်သွင်းထားသော grooves များဖြင့် စံအတွင်းပိုင်းသံလိုက်လက်စွပ်ကို တပ်ဆင်ထားသည်။ ရေပိုက်တပ်ဆင်ထားသော ဒီဇိုင်းသည် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အနှောင့်အယှက်များကို ရှောင်ရှားပြီး တိကျသော လေဖြတ်သည့်အနေအထား တုံ့ပြန်ချက်ကို သေချာစေသည်။

မော်ဒယ် Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ- MXS16-50AS-M9BW

   2. စံအမိန့်အကိုးအကား ဥပမာ

     -- MXS20-75A-FR-M9NL- Bore 20mm၊ stroke 75mm၊ dual-end လေဖြတ်ချိန်ညှိမှု၊ axial piping၊ 3m ဝါယာကြိုးအရှည်ရှိသော PNP သံလိုက်ခလုတ်

ယေဘူယျ Core Technical Specifications

Output Force & Load Reference Chart (@0.5MPa၊ အလျားလိုက် တပ်ဆင်ခြင်း)

မှတ်ချက်- ကြာကြာလေဖြတ်ခြင်းနှင့် ပိုမြင့်သောအရှိန်ဖြင့် Load စွမ်းရည် လျော့နည်းသွားခြင်း၊ ဘေးကင်းရေးအချက် ≥2; ဒေါင်လိုက်ဝန်သည် ခွင့်ပြုနိုင်သော torque စစ်ဆေးခြင်း လိုအပ်သည်။

လျှောက်လွှာအခြေအနေများနှင့် ရွေးချယ်မှုလမ်းညွှန်ချက်များ

   1. MXS စီးရီးအတွက် ဦးစားပေး အပလီကေးရှင်း ဇာတ်လမ်းများ

     --  အလွန်မြင့်မားသောတိကျမှုအနေအထားနှင့်လွှဲပြောင်း: တိကျသော လိုင်းယာ လွှဲပြောင်းခြင်းနှင့် အီလက်ထရွန်းနစ် အစိတ်အပိုင်းများ၊ terminals၊ optical မှန်ဘီလူးများနှင့် တင်းကျပ်သော ±0.01mm နေရာချထားမှု လိုအပ်ချက်များ ရှိသော သေးငယ်သော မော်ဂျူးများ ၏ တိကျသော လိုင်းပြောင်းခြင်းနှင့် ချိန်ညှိခြင်းအတွက် စံပြဖြစ်သည်။

     -- Space-Limited Compact Equipment: အလွန်ပါးလွှာသော ပေါင်းစပ်ဖွဲ့စည်းပုံသည် သာမန်ဆလိုက်စားပွဲများနှင့် နှိုင်းယှဉ်ပါက စက်ပစ္စည်းများ၏ အမြင့်ကို 30% လျှော့ချပေးကာ သေးငယ်ပြီး အလွန်ကျစ်လစ်သော အလိုအလျောက်စနစ်ဖြင့် ပြီးပြည့်စုံစွာ လိုက်ဖက်ပါသည်။

     -- High-Rigidity နှင့် Anti-Deflection အလုပ်အခြေအနေများ: Cross roller guide design သည် အလွန်ကောင်းမွန်သော torque resistance နှင့် eccentric load tolerance ကို ပေးဆောင်သည်၊၊ စက်ရုပ် Z-axis မောင်းနှင်မှုနှင့် ရှုပ်ထွေးသော အင်အားအခြေအနေများရှိသည့် ရှုပ်ထွေးသော ပြင်းထန်သော တပ်ဆင်ရေးစခန်းများအတွက် သင့်လျော်သည်။

     -- High-Frequency Short-Stroke Cyclic Operation: 10 ~ 50mm တိုတောင်းသော လေဖြတ်ခြင်းအတွင်း ရေရှည် ကြိမ်နှုန်းမြင့် လည်ပတ်မှုအတွက် တည်ငြိမ်ပြီး နှိမ်နှင်းခြင်း သို့မဟုတ် တုန်လှုပ်ခြင်းမရှိဘဲ တသမတ်တည်း တိကျမှုကို ထိန်းသိမ်းထားသည်။

     -- ဖွဲ့စည်းပုံ ရိုးရှင်းမှုနှင့် ကုန်ကျစရိတ် လျှော့ချရေးပေါင်းစပ်ဆလင်ဒါနှင့် လမ်းညွှန်ဖွဲ့စည်းပုံသည် သမားရိုးကျခွဲခြမ်းဖြစ်သော "ဆလင်ဒါ + ပြင်ပလမ်းညွှန်" ပေါင်းစပ်မှုအား လုံးလုံးအစားထိုးပြီး၊ စက်ပိုင်းဆိုင်ရာဒီဇိုင်းကို ရိုးရှင်းစေပြီး တပ်ဆင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

ပရော်ဖက်ရှင်နယ်ရွေးချယ်ရေး အဓိကအချက်များ

     -- အရွယ်အစား ရွေးချယ်မှု: workpiece weight နှင့် installation mode အရ bore size ကို ယှဉ်ပါ။ တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် အဆင့်သတ်မှတ်ထားသောတန်ဖိုး၏ 50% နှင့် ဒေါင်လိုက်ဝန်အား 50% အတွင်း အလျားလိုက်ဝန်အား ထိန်းချုပ်ပါ။

     -- လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။- မော်ဒယ်ရွေးချယ်စဉ်အတွင်း 5~10mm လေဖြတ်အနားသတ်ကို သိမ်းဆည်းပါ။ တိကျသော လေဖြတ်ခြင်းကို ဖြတ်တောက်ရန် လိုအပ်ပါက AS/AT/A လေဖြတ်ညှိကိရိယာ (0 ~ 5 မီလီမီတာ ကောင်းမွန်သော ချိန်ညှိမှု) ကို ရွေးချယ်ပါ။

     -- Mounting Direction Matching: အလျားလိုက် ပစ္စည်း ကိုင်တွယ်ခြင်းအတွက် အောက်ခြေတပ်ဆင်ခြင်း၊ နှစ်ဖက်ပုံသေတပ်ဆင်ခြင်းအတွက် ဘေးဘက် တပ်ဆင်ခြင်း၊ Z-axis stacking နှင့် multi-layer assembly အတွက် axial mounting။

     -- Buffer Configuration Optimization: သမားရိုးကျ လည်ပတ်မှုအတွက် စံရော်ဘာကြားခံ။ လည်ပတ်မှုအမြန်နှုန်း 300mm/s ကျော်လွန်သောအခါ သို့မဟုတ် တာမင်နယ်ဆိုင်ရာ ထိခိုက်မှုနှင့် တုန်ခါမှုကို လျှော့ချရန် အလေးချိန် 5kg ကျော်လွန်သည့်အခါ ဟိုက်ဒရောလစ်ကြားခံကို တပ်ဆင်ပါ။

     -- ရာထူး Detection Setup- M9B/M9N သံလိုက်ခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ နှစ်ဘက်လုံးမြှုပ်ထားသော grooves များသည် သက်တမ်းတိုးခြင်းနှင့် ပြန်ဆုတ်ခြင်းနှစ်ခုစလုံးအတွက် တိကျသော in-place signal detection ကိုသိရှိနိုင်ရန် ခလုတ် 2 ခုကို တပ်ဆင်ပေးပါသည်။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH MXS စီးရီးဆလင်ဒါနှစ်ခုပါ အနုမြူဆလိုက်စားပွဲသည် ပရီမီယံလက်ဝါးကပ်တိုင်ရိုလာလမ်းညွှန်နှင့် ပေါင်းစပ်ထားသော တွန်းအားနှစ်ဆ၊ ± 0.01mm အလွန်တိကျမှု၊ သာလွန်ကောင်းမွန်သော တင်းကျပ်မှုနှင့် ဆန့်ကျင်ဘက်လှန်နိုင်စွမ်း၊ တစ်ပိုင်းလျှပ်ကူးကိရိယာ၊ အီလက်ထရွန်းနစ်အလိုအလျောက် တိကျမှုတပ်ဆင်ခြင်းအတွက် အမြင့်ဆုံးတိကျသောမျဉ်းဖြောင့်မောင်းနှင်မှုဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပေးပါသည်။
