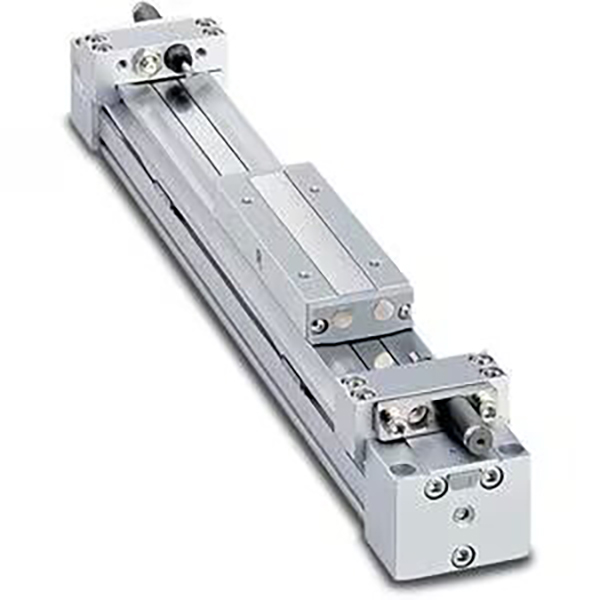

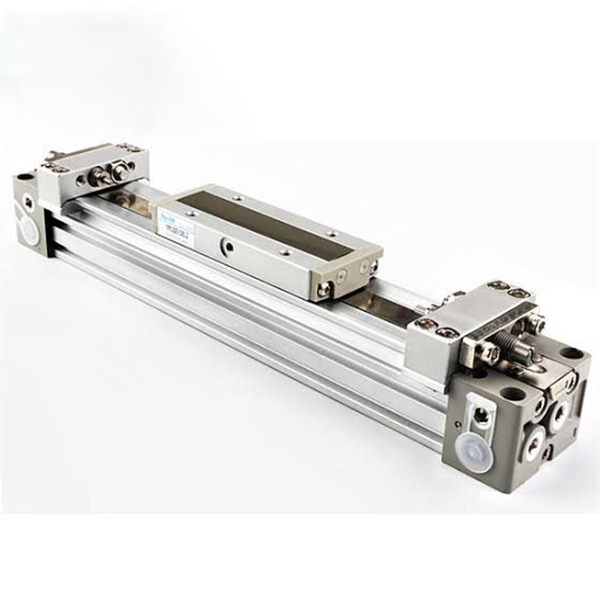

MY1B စီးရီး စက်ပိုင်းဆိုင်ရာ ရော့ဒ်မဲ့ ဆလင်ဒါ | အခြေခံအမျိုးအစား

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH MY1B စီးရီးသည် အလွန်ရှည်လျားသော လေဖြတ်ခြင်း မျဉ်းသားမောင်းနှင်ခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် ဒီဇိုင်းထုတ်ထားသည့် ဂန္တဝင် စက်ပိုင်းဆိုင်ရာ ရော့ဒ်မပါသော ဆလင်ဒါတစ်ခုဖြစ်သည်။ အတွင်းပိုင်းဖိအားတံဆိပ်ခတ်ထားသောခါးပတ်နှင့် ပြင်ပဖုန်မှုန့်ခံသည့်ခါးပတ်ဖွဲ့စည်းပုံတို့ကိုအသုံးပြုခြင်းဖြင့် သမားရိုးကျတုတ်အဆက်များကို ဖယ်ရှားပေးကာ တပ်ဆင်မှုအလျားကို အမှန်တကယ်လေဖြတ်ခြင်းထက် တူညီနီးပါးရရှိကာ သမားရိုးကျကြိုးတုတ်ဆလင်ဒါများနှင့် နှိုင်းယှဉ်ပါက တပ်ဆင်နေရာ 50% ကျော် သက်သာစေပါသည်။ φ10 မှ φ100mm နှင့် အမြင့်ဆုံး လေဖြတ်ခြင်း 5000mm ကို ဖုံးအုပ်ထားပြီး၊ ၎င်းသည် တည်ငြိမ်သော အလတ်စား အမြန်နှုန်းနှင့် အလယ်အလတ် ဝန်မျဉ်းသားရွေ့လျားမှုကို ပေးစွမ်းသည်။ ၎င်းသည် ခရီးဝေးပစ္စည်းများ လွှဲပြောင်းခြင်း၊ ဘူတာရုံပြောင်းခြင်းနှင့် အထွေထွေ အလိုအလျောက် စက်ကိရိယာများတွင် အလုပ်ခွင်တွန်းခြင်း/ဆွဲခြင်းအတွက် အကောင်းဆုံး ကုန်ကျစရိတ်သက်သာသည့် ဖြေရှင်းချက်ဖြစ်သည်။

Core Positioning & Structural Features

• စက်ပိုင်းဆိုင်ရာ ပူးတွဲ Rodless ဒီဇိုင်း: ပစ္စတင်တံကို တိုးချဲ့ခြင်းမပြုဘဲ ပေါင်းစပ်ပစ္စတင်နှင့် ဆလိုက်စားပွဲဖွဲ့စည်းပုံ။ အတွင်းပိုင်း အလုံပိတ် ခါးပတ်သည် လေဖိအားကို ထိန်းထားနိုင်ပြီး ပြင်ပ ဖုန်မှုန့်ခံ ခါးပတ်သည် အပြည့်အဝ အကာအကွယ် ပေးပါသည်။ အကျယ်အဝန်းသည် လေဖြတ်ခြင်းနှင့် ညီမျှသည်၊ ကန့်သတ်တပ်ဆင်မှုအခြေအနေများအတွက် အလွန်မြင့်မားသောအာကာသအသုံးချမှုကို သိရှိနားလည်သည်။

• High-Rigidity Integrated Slide Table: ဆလိုက်ဇယားသည် ပစ္စတင်နှင့် တင်းကျပ်စွာ ချိတ်ဆက်ထားပြီး၊ အလွန်ကောင်းမွန်သော ကွေးညွှတ်မှုအခိုက်အတန့်ကို ခံနိုင်ရည်ရှိသည်။ ပေါ့ပါးသော အသုံးချပရိုဂရမ်များအတွက် အပိုလမ်းညွန်ဖွဲ့စည်းပုံများ မလိုအပ်ဘဲ၊ စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းနှင့် တပ်ဆင်မှုကို ရိုးရှင်းစေမည့် Loads များကို slide table ပေါ်တွင် တိုက်ရိုက်တပ်ဆင်နိုင်သည်။

• 4-Way Piping & Lightweight အဆင့်မြှင့်ခြင်း။: အကောင်းဆုံးပြင်ဆင်ထားသော ဆလင်ဒါခေါင်းသည် လမ်းကြောင်းလေးခုပါ ပိုက်လိုင်း (ရှေ့/နောက်/ဘေး/အောက်ခြေ) ကို ပံ့ပိုးပေးသည်၊၊ ဆိုဒ်အတွင်း ပိုက်လမ်းကြောင်းကို ပြောင်းလွယ်ပြင်လွယ်ရှိသော အပြင်အဆင်အတွက် ပိုက်လမ်းကြောင်း ချိန်ညှိမှုကို ခွင့်ပြုသည်။ အဆင့်မြှင့်ထားသော ဆလင်ဒါကိုယ်ထည်တည်ဆောက်ပုံသည် φ25/32/40 မော်ဒယ်များအတွက် အလေးချိန် 17% လျော့ချပေးကာ ယခင်ဗားရှင်းများနှင့် နှိုင်းယှဉ်ပါက စက်ပစ္စည်းဝန်အားကို လျော့ကျစေသည်။

• Standard Adjustable Air Cushion: အစွန်းနှစ်ဖက်ရှိ ချိန်ညှိနိုင်သော လေဘာဗာများ တပ်ဆင်ပြီး လည်ပတ်မှုအကျိုးသက်ရောက်မှုကို ထိရောက်စွာ စုပ်ယူနိုင်ပြီး တည်ငြိမ်သော အလယ်အလတ်အမြန်နှုန်း လည်ပတ်မှုအတွက် လုပ်ဆောင်နေသည့် ဆူညံသံများကို လျှော့ချပေးသည်။ ပြင်ပ ဟိုက်ဒရောလစ်ကြားခံများ သည် မြန်နှုန်းမြင့်ပြီး လေးလံသော လုပ်ငန်းခွင်အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင် ရွေးချယ်နိုင်သည်။

• ဆီကင်းစင်ပြီး ဝန်ဆောင်မှုသက်တမ်း ရှည်သည်။: စံဆီကင်းစင်သော လည်ပတ်မှုဒီဇိုင်းသည် သန့်ရှင်းသောစက်မှုပတ်ဝန်းကျင်နှင့် အထွေထွေအလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော တံဆိပ်ခတ်ထားသော ခါးပတ်သည် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်သက်သာစွာဖြင့် တာရှည်ခံအောင် လည်ပတ်မှုကို သေချာစေသည်။

• လွယ်ကူသော သံလိုက်ခလုတ် တပ်ဆင်ခြင်း။: ဆလင်ဒါ၏ ရှေ့နှင့် ဆန့်ကျင်ဘက် နှစ်ဖက်ရှိ ဆလင်ဒါ၏ အရှေ့ဘက်နှင့် ဆန့်ကျင်ဘက်ရှိ တပ်ဆင်ခြင်း grooves များသည် D-M9 စီးရီး သံလိုက်ခလုတ်များ၏ ရှေ့မျက်နှာစာတွင် တိုက်ရိုက်တပ်ဆင်ခြင်းကို ခွင့်ပြုထားပြီး၊ အဆင်ပြေသော အနေအထား အချက်ပြမှု ထောက်လှမ်းမှုနှင့် လိုက်လျောညီထွေရှိသော လျှပ်စစ်ပေါင်းစပ်မှုကို ပံ့ပိုးပေးသည်။

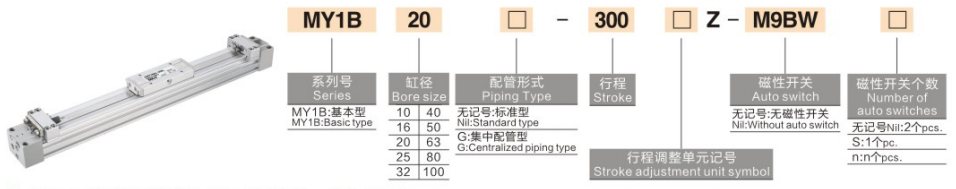

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

မော်ဒယ် နမူနာများ- MY1B25-500Z | MY1B40-800AZ

စံအမိန့်အကိုးအကား နမူနာများ

• MY1B25-500Z- 25mm bore၊ 500mm stroke၊ standard dual-end လေကူရှင်

• MY1B40-800AZ- 40mm bore, 800mm stroke, air cushion + dual-end stroke adjustment screws

ပင်မနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ (20 ℃ Standard အခြေအနေ)

1 အခြေခံ အထွေထွေသတ်မှတ်ချက်များ

• လည်ပတ်မှုမုဒ်: နှစ်ချက်-သရုပ်ဆောင်မှု စက်ပိုင်းဆိုင်ရာ ပူးတွဲမောင်းနှင်ခြင်း။

• အလုပ်လုပ်သောအရည်: Compressed Air (ဆီမပါသည့် လုပ်ဆောင်ချက် ရနိုင်သည်)

• ပတ်ဝန်းကျင် အပူချိန်: 5 ~ 60 ℃ (အေးခဲနေသောပတ်ဝန်းကျင်မရှိ)

• အလုပ်ဖိအားအတိုင်းအတာ: 0.1~0.8MPa; သက်သေဖိအား: 1.2MPa

• Piston လည်ပတ်နှုန်း: 100 ~ 1000mm/s (စံလေကူရှင်နှင့်အတူ); 100~1500mm/s (ပြင်ပ ဟိုက်ဒရောလစ်ကြားခံဖြင့်)

• လေဖြတ်ခြင်း သည်းခံခြင်း။: ≤1000mm လေဖြတ်ခြင်း: ±1.8mm; 1001~3000mm လေဖြတ်ခြင်း- ±2.8mm

• ကြားခံမုဒ်: Standard built-in လေကူရှင် (Z); ရွေးချယ်နိုင်သော ပြင်ပ ဟိုက်ဒရောလစ် ကြားခံ (L/H)

2 အဓိကစွမ်းဆောင်ရည် ကန့်သတ်ချက်ဇယား (@0.5MPa)

အဓိကဖွဲ့စည်းပုံနှင့် ရွေးချယ်မှုလမ်းညွှန်ချက်များ

1 Bore Size ကို Load & Thrust ဖြင့် ရွေးချယ်ခြင်း။

• φ10~φ20 (အလင်းတာဝန်): ဝန် ≤8kg နှင့် micro long-stroke (≤1000mm) အခြေအနေများတွင် အသုံးပြုနိုင်သည်၊၊ အီလက်ထရွန်နစ်ပစ္စည်းကိရိယာများနှင့် အသေးစား အလိုအလျောက် စက်လွှဲပြောင်းခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

• φ25~φ40 (အလတ်စား-အလင်းတာဝန်)12 ~ 30 ကီလိုဂရမ် အလတ်စား ပေါ့ပါးသောဝန်နှင့် သမားရိုးကျ 1000 ~ 2000 မီလီမီတာ တာရှည် လေဖြတ်ခြင်းအတွက် သင့်လျော်သည်၊ စည်းဝေးပွဲလိုင်းတွန်းခြင်းနှင့် ပစ္စည်းတင်/ချခြင်းများတွင် အသုံးများသည်။

• φ50~φ63 (အလတ်စား တာဝန်): 50 ~ 80 ကီလိုဂရမ် အလတ်စားဝန်နှင့် လေးလံသော workpiece လွှဲပြောင်းခြင်းနှင့် ကိုက်ညီပြီး၊ စက်ကိရိယာများနှင့် စီမံဆောင်ရွက်ပေးသည့် ဘူတာများကို ကြာရှည်စွာ မောင်းနှင်ခြင်းအတွက် ပြီးပြည့်စုံသည်။

• φ80~φ100 (တာ၀န်ထမ်းဆောင်မှုကြီး): 130 ~ 200 ကီလိုဂရမ်လေးလံသောဝန်၊ အကြီးစားစက်ကိရိယာများနှင့် ထောက်ပံ့ပို့ဆောင်ရေး ခရီးဝေးကိုင်တွယ်ခြင်းအတွက် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးလုပ်ငန်းခွင်အခြေအနေများနှင့်အညီ လိုက်လျောညီထွေဖြစ်အောင် ဒီဇိုင်းထုတ်ထားသည်။

2 Stroke & Buffer Configuration ရွေးချယ်မှု

• Stroke Range: Standard လေဖြတ်ခြင်း 100 ~ 2000mm၊ တိုးချဲ့ XB11 သတ်မှတ်ချက်သည် အထူးအကွာအဝေးမောင်းနှင်မှုလိုအပ်ချက်များအတွက် 5000mm အထိ ရှည်လျားသောလေဖြတ်ခြင်းကို ပံ့ပိုးပေးပါသည်။

• Air Cushion (Z): အလယ်အလတ်အမြန်နှုန်း လည်ပတ်မှု (≤1000mm/s) အတွက် စံမဖြစ်မနေ လိုအပ်သော ဖွဲ့စည်းမှုပုံစံသည် တည်ငြိမ်သော စက်ဘီးစီးလှုပ်ရှားမှုအတွက် အဆုံးသက်ရောက်မှုနှင့် လည်ပတ်ဆူညံသံများကို ထိရောက်စွာ လျှော့ချပေးသည်။

• ဟိုက်ဒရောလစ်ကြားခံ (L/H): အလွန်တည်ငြိမ်သော လှုပ်ရှားမှုနှင့် ဆူညံသံများကို လျှော့ချရန် မြန်နှုန်းမြင့် လုပ်ဆောင်ချက် (> 1000mm/s) သို့မဟုတ် လေးလံသောဝန် (>50kg) အခြေအနေများအတွက် အကြံပြုထားသည်။

• လေဖြတ်ချိန်ညှိခြင်းဝက်အူ (A): တိကျသောကန့်သတ်နေရာချထားမှု (±0.1 မီလီမီတာတိကျမှု) လိုအပ်သည့်အခြေအနေများအတွက် တပ်ဆင်ထားသည်၊ နှစ်ခုအဆုံးဒဏ်ငွေရိုက်ချိန်ကိုက်ခြင်းအား ပံ့ပိုးပေးပါသည်။

3 Mounting & Piping ညွှန်ကြားချက်များ

• တပ်ဆင်ခြင်းနည်းလမ်း: ဆလင်ဒါကိုယ်ထည်အား အောက်ခြေ သို့မဟုတ် ဘေးဘက်အပေါက်များမှတစ်ဆင့် ပြုပြင်နိုင်သည်။ ပေါ့ပါးသောအပလီကေးရှင်းများအတွက် အပိုလမ်းညွှန်ဖွဲ့စည်းပုံမလိုအပ်ဘဲ ပေါင်းစပ်ထားသော slide table တွင် load များကို တိုက်ရိုက်ထည့်သွင်းနိုင်သည်။

• Flexible 4-Way Piping: ရှေ့၊ နောက်၊ ဘေး၊ အောက်ခြေ ပိုက်ပြောင်းခြင်းကို ပံ့ပိုးပေးသည်၊ မတူကွဲပြားသော စက်ပစ္စည်း အပြင်အဆင် လိုအပ်ချက်များနှင့် လိုက်လျောညီထွေဖြစ်စေရန် ဆိုက်ဦးတည်ချက် ချိန်ညှိမှုကို ခွင့်ပြုသည်။

• သံလိုက်ခလုတ် တပ်ဆင်ခြင်း။: D-M9B/D-M9N စီးရီးခလုတ်များ နှင့် တွဲဖက်အသုံးပြုနိုင်သော နှစ်ဘက် တပ်ဆင်ခြင်း grooves များသည် လိုက်လျောညီထွေရှိပြီး တိကျသော လေဖြတ်ခြင်း အနေအထား တုံ့ပြန်ချက်ကို သိရှိနားလည်စေပါသည်။

ရိုးရိုးစက်မှုအသုံးချမှုအခြေအနေများ

• Ultra-Long Stroke Material Transfer: နေရာချွေတာသော တပ်ဆင်မှုနှင့် မြန်နှုန်းမြင့် တည်ငြိမ်သောလည်ပတ်မှုတို့ပါရှိသော အီလက်ထရွန်နစ်၊ အစားအစာနှင့် ထုပ်ပိုးမှုစည်းဝေးပွဲလိုင်းများတွင် 1 ~ 5 မီတာ အကွာအဝေး တွန်းဆွဲခြင်းအတွက် စံပြဖြစ်သည်။

• စက်ပစ္စည်း တံခါးနှင့် အဖုံး အဖွင့်/အပိတ်: ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့် ယုံကြည်စိတ်ချရသော စက်ဘီးစီးလည်ပတ်မှုစွမ်းဆောင်ရည်နှင့်အတူ ကြီးမားသောစက်ကိရိယာများနှင့် အလိုအလျောက်စက်ကိရိယာများ၏ တာရှည်လေဖြတ်တံခါးကိုယ်ထည်ကို မောင်းနှင်ရာတွင် အသုံးချသည်။

• လေးလံသော Workpiece Displacement: 30 ~ 200 ကီလိုဂရမ်လေးလံသော workpiece long-stroke ကိုင်တွယ်ခြင်းအတွက် သင့်လျော်ပြီး မြင့်မားသော တောင့်တင်းမှုနှင့် အလွန်ကောင်းမွန်သော ကွေးဆန့်နိုင်မှုအား ပေးစွမ်းသည်။

• Assembly Line Positioning & Conveying: ကြိမ်နှုန်းမြင့် စတင်-ရပ်သည့် လည်ပတ်မှုအတွင်း ဆူညံသံနှင့် သက်ရောက်မှုများကို လျှော့ချရန် စံလေတိုက်နှုန်းနှင့် စက်ဘီးစီးသည့် ထုတ်လုပ်မှုလိုင်းများကို ကြာရှည်စွာ ထားရှိခြင်းနှင့် စက်ဘီးတွန်းခြင်းအတွက် အသုံးပြုသည်။

• စိတ်ကြိုက် အလိုအလျောက်စနစ်သုံး ပစ္စည်း: နေရာအကန့်အသတ်နှင့် ကုန်ကျစရိတ်များသော အလိုအလျောက်စနစ်ဆိုင်ရာ ပရောဂျက်များအတွက် အထူးသင့်လျော်သော စံမဟုတ်သော အလိုအလျောက် ဘူတာအမျိုးမျိုးအတွက် Universal long-stroke linear မောင်းနှင်မှု ဖြေရှင်းချက်။

အဆင့်သုံးဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

• အရွယ်အစား အတည်ပြုချက်: ဘေးကင်းသောအချက် ≥1.5 ဖြင့် ဝန်အလေးချိန်အပေါ်အခြေခံ၍ လိုအပ်သောတွန်းအားကို တွက်ချက်ပါ။ အကြံပြုထားသော ရွေးချယ်မှုစည်းမျဉ်းများ- ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100။

• လေဖြတ်ခြင်းဆိုင်ရာ သတ်မှတ်ချက် အတည်ပြုချက်: သမားရိုးကျတောင်းဆိုမှုများအတွက် 100 ~ 2000mm လေဖြတ်ခြင်းကို ရွေးချယ်ပါ။ 5000mm အထိ အလွန်ရှည်သော လေဖြတ်ခြင်းအတွက် XB11 တိုးချဲ့ထားသော သတ်မှတ်ချက်ကို ရွေးချယ်ပါ။

• Functional Configuration Matching: အလတ်စား အမြန်နှုန်း လည်ပတ်မှုအတွက် စံလေကူရှင် (Z) ကို အသုံးပြုပါ။ မြန်နှုန်းမြင့် သို့မဟုတ် လေးလံသောအလုပ်အခြေအနေများအတွက် ဟိုက်ဒရောလစ်ကြားခံ (L/H) သို့ အဆင့်မြှင့်ပါ။ တိကျသောကန့်သတ်နေရာချထားမှုလိုအပ်ချက်များအတွက် stroke adjustment screw (A) ကိုထည့်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်
