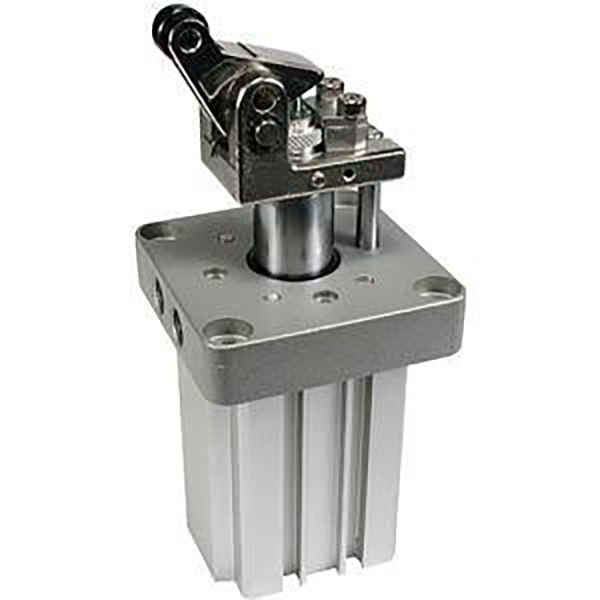

RS2H စီးရီး အကြီးစား-တာ့ပါ ဆလင်ဒါ | ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ် Buffer Lever Stop Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. Product Overview & Core Structural Advantages

     SOLH RS2H စီးရီးသည် လေးလံသော လီဗာ-အမျိုးအစား အဆို့ပါဆလင်ဒါ မျိုးဆက်သစ်ဖြစ်ပြီး လေးလံသောဝန်သယ်ယူသူလိုင်းအား နေရာချထားခြင်းနှင့် ကန့်သတ်ခြင်းအတွက် ပရော်ဖက်ရှင်နယ်ကျကျ ဒီဇိုင်းထုတ်ထားသည်။ ကြီးမားသော bore အရွယ်အစား φ50/63/80mm တွင် ရရှိနိုင်ပြီး၊ ၎င်းတွင် အလွန်မြင့်မားသော ရပ်တန့်အင်အား၊ ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံ၊ ပေါ့ပါးကျစ်လျစ်သော ဖွဲ့စည်းပုံနှင့် သာလွန်သောသက်ရောက်မှုကို ခံနိုင်ရည်ရှိသည်။ 50 မှ 500 ကီလိုဂရမ်လေးလံသော ကွက်လပ်များနှင့် ကိရိယာတန်ဆာပလာပြားများအတွက် အထူးအသုံးပြုနိုင်သည်၊ ၎င်းသည် အကြီးစား အလိုအလျောက် သယ်ယူပို့ဆောင်ရေးလိုင်းများအတွက် အဓိက ရပ်တန့်သည့် အစိတ်အပိုင်းအဖြစ် ဆောင်ရွက်သည်၊၊ အလုပ်ခွင်ရပ်တန့်ခြင်း၊ လွှဲပြောင်းနေရာချထားခြင်းနှင့် ဘူတာရုံကန့်သတ်ခြင်းအခြေအနေများတွင် တွင်ကျယ်စွာအသုံးပြုသည်။

  1.1 လေးလံသော စွမ်းဆောင်ရည်ကို အဆင့်မြှင့်ထားသည်။

     သမားရိုးကျ RS1H စီးရီးများအတွက် အဆင့်မြှင့်တင်ထားသော အစားထိုးမှုအနေဖြင့် RS2H သည် ရပ်တန့်အင်အား 30% ထက် ပိုတိုးလာပါသည်။ ပေါင်းစပ်လီဗာအား ချဲ့ထွင်ခြင်းနှင့် ဟိုက်ဒရောလစ်ကြားခံဖွဲ့စည်းပုံတို့ကို အသုံးပြုခြင်းဖြင့် ကြိမ်နှုန်းမြင့်သော သက်ရောက်မှုဝန်များကို ကောင်းစွာခံနိုင်ရည်ရှိပြီး 50 ကီလိုဂရမ်မှ 500 ကီလိုဂရမ်အထိ လေးလံသောလုပ်ငန်းခွင်များကို တည်ငြိမ်စွာကန့်သတ်ထားကာ အလေးချိန်မလုံလောက်မှုနှင့် မော်ဒယ်ဟောင်းများ၏ လွယ်ကူသောကျရှုံးမှုပြဿနာများကို ဖြေရှင်းပေးသည်။

  1.2 ကျစ်ကျစ်လစ်လစ်နှင့် ပေါ့ပါးသော ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

     RS1H စီးရီးများနှင့် နှိုင်းယှဉ်ပါက φ63-30 လေဖြတ်ခြင်းမော်ဒယ်သည် စုစုပေါင်းအလေးချိန် 22% လျော့နည်းပြီး စုစုပေါင်းအရှည် 9mm တိုသွားပါသည်။ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ပေါင်းစပ်ဖွဲ့စည်းပုံသည် အလုံးစုံဖွဲ့စည်းပုံဆိုင်ရာ တောင့်တင်းမှုကို တိုးတက်စေပြီး အရွယ်အစားသေးငယ်ခြင်း၊ အလေးချိန်ပိုပေါ့ပါးခြင်းနှင့် တည်ငြိမ်မှုပိုမိုမြင့်မားခြင်းတို့ကြောင့် တပ်ဆင်နေရာကို သက်သာစေပါသည်။

  1.3 Core ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ် ကြားခံ

     စံအဖြစ် ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ် ကြားခံပါ၀င်ပါသည်။ အသုံးပြုသူများသည် မတူညီသောအလေးချိန်နှင့် သယ်ဆောင်မှုအမြန်နှုန်းများကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် လှည့်ညှိမှု disc မှတစ်ဆင့် စိုစွတ်သောခံနိုင်ရည်ကို လွတ်လပ်စွာ ချိန်ညှိနိုင်သည်။ Buffer သည် M4 set screw ကိုဖြေလျော့ခြင်းဖြင့် tool-free အမြန်အစားထိုးမှုကို ပံ့ပိုးပေးကာ၊ site ၏ထိန်းသိမ်းမှုထိရောက်မှုကို လွန်စွာတိုးတက်စေပြီး စက်ရပ်ချိန်ကိုလျှော့ချပေးပါသည်။

  1.4 High-Rigidity Lever နှင့် Dual Roller ဒီဇိုင်း

     ကြံ့ခိုင်မှုမြင့်မားသောလီဗာကို မြှင့်တင်ထားသော အတွင်းပိုင်းကြားခံဖွဲ့စည်းပုံဖြင့် တပ်ဆင်ထားသည်။ Roller material ရွေးချယ်မှု နှစ်ခုကို ရနိုင်သည်- resin (L) နှင့် carbon steel (M)၊ ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိပြီး ကွဲအက်မှု ဆန့်ကျင်သည့် စွမ်းဆောင်ရည် ပါဝင်သည်။ ကြီးမားသော roller အချင်းသည် ချောမွေ့စွာ လှိမ့်လည်ပတ်မှုနှင့် ခိုင်ခံ့သော ခံနိုင်ရည်အား ဆန့်ကျင်နိုင်စွမ်းကို သေချာစေသည်၊၊ လေးလံသောဝန်ကို ရပ်တန့်နေစဉ်အတွင်း ဖိမိခြင်းနှင့် eccentric load ပျက်စီးမှုကို ထိထိရောက်ရောက် ရှောင်ရှားနိုင်သည်။

 1.5 အပြည့်အ၀ပြောင်းလဲနိုင်သော & ကွဲပြားသောဖွဲ့စည်းပုံများ

     တပ်ဆင်မှုအတိုင်းအတာများသည် ရိုးရာ RS1H စီးရီးများနှင့် လုံးဝလဲလှယ်နိုင်ပြီး၊ တပ်ဆင်မှုဘောင်များကို ပြုပြင်မွမ်းမံခြင်းမရှိဘဲ တိုက်ရိုက်အစားထိုးခြင်းနှင့် အဆင့်မြှင့်တင်ခြင်းကို ပံ့ပိုးပေးသည်။ ရွေးချယ်နိုင်သော တိုးချဲ့လုပ်ဆောင်မှုများတွင် ဆန့်ကျင်ဘက်ပြန်သော့ခတ်ခြင်းယန္တရား၊ လက်စွဲလွှတ်သောသော့ဖွင့်ခြင်းနှင့် လီဗာ ထောက်လှမ်းခလုတ်၊ ရှုပ်ထွေးသော လေးလံသောအလုပ်အခြေအနေများ၏ ထိန်းချုပ်မှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

  1.6 ဆီကင်းစင်ပြီး ဝန်ဆောင်မှုသက်တမ်း တာရှည်ဖွဲ့စည်းပုံ

     ရွေးချယ်နိုင်သော နှစ်ထပ်သရုပ်ဆောင်မှု၊ စပရိန်ပါရှိသော နှစ်ထပ်သရုပ်ဆောင်မှုနှင့် တစ်ကိုယ်တည်းသရုပ်ဆောင်မှုမုဒ်များသည် ကွဲပြားသော လုပ်ငန်းလည်ပတ်မှုတောင်းဆိုချက်များကို အကျုံးဝင်သည်။ hard chrome-plated piston rod နှင့် hard anodized ဆလင်ဒါကိုယ်ထည်သည် အလွန်ကောင်းမွန်သော wear resistance နှင့် impact resistance ကိုပေးစွမ်းသည်။ ဆီကင်းစင်သော လည်ပတ်မှုဒီဇိုင်းသည် သန့်ရှင်းသောပတ်ဝန်းကျင်နှင့် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်စကနည်းပါးပြီး တာရှည်ဝန်ဆောင်မှုသက်တမ်းဖြင့် ဂဟေဆော်သည့်ရေဖြန်းဒဏ်ခံနိုင်သော လုပ်ငန်းအခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1.Typical Model နမူနာများ: RS2H63-30LM9BW၊ RS2H80-40TL-DSR

  2.Standard Order နမူနာများ

    • General Heavy-Duty Model- RS2H63-30LD-M9BW (φ63 ဖောက်၊ 30 မီလီမီတာ လေဖြတ်ခြင်း၊ စေးဒလိမ့်တုံး၊ နှစ်ချက်သရုပ်ဆောင်ခြင်း၊ M9BW သံလိုက်ခလုတ်ဖြင့်)

    • High-Safety Locking Model- RS2H80-40TM-XC102 (φ80 ဖောက်၊ 40 မီလီမီတာ လေဖြတ်ခြင်း၊ ကာဗွန်သံမဏိဒလိမ့်တုံး၊ တစ်ခုတည်းသော သရုပ်ဆောင်ချက်၊ ဆန့်ကျင်ဘက်ပြန်ပြန်သော့ခတ်မှု ယန္တရားနှင့်အတူ)

3. အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ 0.5MPa စံသတ်မှတ်ချက်အခြေအနေ)

  3.1 အခြေခံသတ်မှတ်ချက်များ

     • လည်ပတ်မှုမုဒ်: နှစ်ချက်သရုပ်ဆောင်သည်၊ စပရိန်တင်ထားသော နှစ်ထပ်သရုပ်ဆောင်မှု၊ နွေဦးသည် တစ်ကိုယ်တည်းသရုပ်ဆောင်မှုကို တိုးချဲ့သည်။

     • အလုပ်ဖိအားအတိုင်းအတာ: 0.05~1.0MPa; သက်သေဖိအား: 1.5MPa

     • ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

     • Buffer စနစ်− စံထည့်သွင်းနိုင်သော ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံ + နှစ်ခုအဆုံး ရော်ဘာကြားခံ

     • ချောဆီမုဒ်: ဆီလွတ် လည်ပတ်မှု

     • တပ်ဆင်ခြင်းနည်းလမ်း- Standard flange mounting၊ 4-side magnetic switch mounting ရနိုင်ပါသည်။

  3.2 Standard Bore & Stroke ပေါင်းစပ်မှု

  3.3 သီအိုရီပိုင်း ရပ်တန့်မှု အင်အား (ယူနစ်- kN @0.5MPa၊ လီဗာ အထွက်)

  3.4 ထုတ်ကုန်အလေးချိန် နှိုင်းယှဉ်မှု (ယူနစ်- ကီလိုဂရမ် @ Standard Stroke)

4. အဓိကဖွဲ့စည်းပုံနှင့် ရွေးချယ်မှု လမ်းညွှန်ချက်များ

 4.1 Roller Material ရွေးချယ်မှု

     • အစေးကြိတ်စက် (L): pallet မျက်နှာပြင်များအတွက် ဆူညံသံနည်းပြီး ခြစ်ရာကို ဆန့်ကျင်သည်။ အပေါ့စား/အလတ်စား ဝန်များ (50-200kg) နှင့် မြန်နှုန်းမြင့် လည်ပတ်မှု (≤0.5m/s) အခြေအနေများအတွက် စံပြဖြစ်ပြီး တည်ငြိမ်သော ရပ်တန့်မှုကို သေချာစေကာ အလုပ်အပိုင်းအစများကို ကာကွယ်ပေးသည်။

     • ကာဗွန်သံမဏိကြိတ်စက် (M): အလွန်မြင့်မားသော ဝတ်ဆင်မှု ခံနိုင်ရည်ရှိပြီး ပြင်းထန်သော ရိုက်ခတ်မှု ခံနိုင်ရည်ရှိသည်။ လေးလံသောဝန်များ (200 မှ 500 ကီလိုဂရမ်)၊ ကြိမ်နှုန်းမြင့်စက်ဘီးစီးခြင်း (တစ်ရက်လျှင် ≥ 1000 ကြိမ်) နှင့် တာရှည်ခံနိုင်ရည်ရှိသော လုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်သည်။

  4.2 လုပ်ဆောင်ချက်မုဒ် ရွေးချယ်မှု

     • နှစ်ချက်သရုပ်ဆောင် (D): အမြင့်ဆုံး ရပ်တန့်နိုင်သော အင်အားဖြင့် ထိန်းချုပ်နိုင်သော နှစ်လမ်းညွန် ကုပ်ခြင်းနှင့် ထုတ်လွှတ်ခြင်း။ လေးလံသောဝန်နှင့် ကြိမ်နှုန်းမြင့်သော စတင်-ရပ်သည့် လုပ်ငန်းခွင်အခြေအနေများအတွက် ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ထားသည်။

     • Spring-Loaded Double-Acting (B): ပါဝါချို့ယွင်းမှုအပေါ် အလိုအလျောက် လွှတ်ပေးခြင်း၊ စက်ပစ္စည်းများနှင့် ပုဂ္ဂိုလ်ရေးဆိုင်ရာ ဘေးကင်းမှုကို ဦးစားပေးခြင်း။ အန္တရာယ်ရှိသောဘူတာများနှင့် ပါဝါပိတ်ကာကွယ်မှုအခြေအနေများအတွက် ပြီးပြည့်စုံသည်။

     • တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း (T): နွေဦးကို ချဲ့ထွင်ခြင်း၊ လေချုံ့ပြန်ခြင်း မုဒ်။ စွမ်းအင်ချွေတာပြီး ကုန်ကျစရိတ်သက်သာသည်၊ အလင်းအားနှင့် ကြိမ်နှုန်းနည်းသော ရပ်တန့်မှုအခြေအနေများအတွက် အသုံးချနိုင်သည်။

  4.3 ရွေးချယ်နိုင်သော Heavy-Duty Functional Accessoriesများ

     • လော့ခ်ချသည့် ယန္တရား (-XC102): ရပ်တန့်ပြီးနောက် အလိုအလျောက်သော့ခတ်ခြင်း သည် အရှိန်မြင့်သော အလင်းဝန်နှင့် ဆန့်ကျင်ဘက်ပြောင်းသည့်နေရာများအတွက် သင့်လျော်သော အလုပ်ခွင်ပြန်ထွက်ခြင်းနှင့် နေရာရွှေ့ပြောင်းခြင်းတို့ကို တားဆီးရန် ရပ်တန့်ပြီးနောက် အလိုအလျောက်သော့ခတ်ခြင်း။

     • Manual Unlock Function: ပါဝါချို့ယွင်းမှု သို့မဟုတ် စက်ကိရိယာများ ချို့ယွင်းနေချိန်အတွင်း လီဗာကို ကိုယ်တိုင်ထုတ်ပြီး ဘေးကင်းလုံခြုံပြီး အဆင်ပြေပြေ ပြုပြင်ထိန်းသိမ်းမှု ပြုလုပ်ပါ။

     • Lever Detection Switch: လီဗာတိုးချဲ့မှုကို ထောက်လှမ်းပြီး အခြေအနေကို ပြန်လည်သတ်မှတ်ပေးသည်၊ PLC ချိတ်ဆက်မှုထိန်းချုပ်မှုနှင့် အသိဉာဏ်ထုတ်လုပ်မှုလိုင်းများအတွက် အလိုအလျောက်သော့ခတ်မှုလုပ်ဆောင်မှုကို ပံ့ပိုးပေးသည်။

5. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • Heavy-Duty Pallet Conveyor လိုင်းများ: မော်တော်ကား၊ အိမ်သုံးပစ္စည်းနှင့် ထောက်ပံ့ပို့ဆောင်ရေးစက်မှုလုပ်ငန်းများတွင် 200-500 ကီလိုဂရမ်လေးလံသော tooling plates များကို ရပ်တန့်ခြင်း၊ လွှဲပြောင်းခြင်းနှင့် ဆန့်ကျင်ခြင်းအတွက် အထူးပြုလုပ်ထားပြီး တည်ငြိမ်သော လေးလံသောဝန်ကန့်သတ်ခြင်းစွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။

     • ဂဟေဆော်ခြင်းနှင့် စက်ကိရိယာ အကြီးစားဘူတာများ: ဂဟေဆက်သောပစ္စည်းများ၏ လေးလံသောဝန်ကို ကုပ်တွယ်ခြင်း၊ စက်ကိရိယာတင်/ချခြင်း ကန့်သတ်ခြင်းနှင့် လေးလံသောမှိုနေရာချထားခြင်းတို့အတွက် အသုံးချသည်။ ကြားခံဖွဲ့စည်းပုံသည် ပြင်းထန်သောသက်ရောက်မှုကို ခံနိုင်ရည်ရှိပြီး ဂဟေဆက်ထားသော slag တိုက်စားမှုကို ကာကွယ်ပေးသည်။

     • အလိုအလျောက် သိုလှောင်ခြင်းနှင့် လွှဲပြောင်းခြင်းစနစ်များ: တည်ငြိမ်သောရွေ့လျားမှုနှင့် ယုံကြည်စိတ်ချရသော အချက်ပြတုံ့ပြန်ချက်တို့ပါဝင်သည့် AGV အထိုင်နေရာချထားခြင်းနှင့် လေးလံသော လှန်လှောမှုယန္တရားကန့်သတ်ခြင်းအတွက် stereoscopic warehouse pallet ရပ်ခြင်းအတွက် အသုံးပြုသည်။

     • High-Speed ​​Heavy-Duty Conveyor Lines: roller နှင့် belt conveyor လိုင်းများပေါ်တွင် မြန်နှုန်းမြင့် (≤0.8m/s) လေးလံသော workpieces များကို ရပ်တန့်ရန်အတွက် သင့်လျော်သည်။ ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံသည် ချောမွေ့ပြီး သက်ရောက်မှုမရှိသော ရပ်တန့်ခြင်းလုပ်ငန်းစဉ်ကို သေချာစေသည်။

6. 3-အဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

     ၁။ အရွယ်အစား ရွေးချယ်မှု: workpiece weight နှင့် conveying speed အရ bore ကို ရွေးပါ။ ဘေးကင်းရေးစံနှုန်းကို လိုက်နာပါ- သီအိုရီအရ ရပ်တန့်အင်အား ≥ အမှန်တကယ်ဝန် × 2. 200kg အောက်ဝန်အတွက် φ50၊ 200-350kg ဝန်အတွက် φ63၊ 350kg အထက်ဝန်အတွက် φ80။

     ၂။ Roller ပစ္စည်းရွေးချယ်မှု: အလင်းဝန်နှင့် မြန်နှုန်းမြင့် အခြေအနေများအတွက် resin roller (L) ကို ရွေးချယ်ပါ။ လေးလံသောဝန်နှင့် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းအတွက် ကာဗွန်သံမဏိ roller (M) ကိုရွေးချယ်ပါ။

     ၃။ Functional Configuration ရွေးချယ်မှု: နှစ်ဆသရုပ်ဆောင်ခြင်း (D) + လေးလံသောဝန်နှင့် ကြိမ်နှုန်းမြင့်မားသော လုပ်ငန်းအခြေအနေများအတွက် ကာဗွန်သံမဏိတုံးကို ရွေးချယ်ပါ။ Anti-rebound လိုအပ်ချက်များအတွက်သော့ခတ်ယန္တရား (-XC102) ကိုထည့်ပါ။ ဘေးကင်းရေး ဦးစားပေး ဘူတာများအတွက် စပရိန်တင်ထားသော အမျိုးအစား (B) ကို လက်ခံပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH RS2H စီးရီးတွင် အဆင့်မြှင့်တင်ထားသော အကြီးစား တာ့ဆလင်ဒါတွင် 30% ပိုမိုမြင့်မားသော ရပ်တန့်အင်အား၊ ပေါ့ပါးကျစ်လျစ်သောဖွဲ့စည်းပုံ၊ ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံနှင့် ဒလိမ့်တုံးနှစ်ခု ရွေးချယ်မှုများ၊ 50 မှ 500 ကီလိုဂရမ် အလေးချိန် 50 မှ 500 ကီလိုဂရမ် လေးလံသော အလိုအလျောက် သယ်ယူပို့ဆောင်ရေးလိုင်းများအတွက် မြင့်မားသောတည်ငြိမ်မှု၊
