RSQ စီးရီး Stopper Cylinder | Fixed Mounting Height Pneumatic Stop Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH RSQ စီးရီးသည် အလိုအလျောက် လိုက်လျောညီထွေ လိုင်းနေရာချထားခြင်းနှင့် အလုပ်အပိုင်းကို ကန့်သတ်ခြင်းအတွက် ဒီဇိုင်းဆွဲထားသော အမြင့်ပိတ်ဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်းသည် 10mm မှ 30mm အထိ standard strokes ဖြင့် φ12mm မှ φ50mm မှ bore size ကို ဖုံးအုပ်ထားသည်။ ပုံသေ အမြင့် တောင့်တင်းသော ဖွဲ့စည်းပုံ၊ တပ်ဆင်ထားသည့် ကြားခံ၊ ရွေးချယ်နိုင်သော လှံတံအဆုံး အမျိုးအစား ၁၀ ခုနှင့် ဘေးဘက် သံလိုက်ခလုတ် တပ်ဆင်ခြင်း ပါဝင်သော RSQ ဆလင်ဒါသည် ကုန်ကျစရိတ်နည်းပြီး ယုံကြည်စိတ်ချရမှု မြင့်မားသော ရပ်တန့်ဖြေရှင်းနည်းများကို ပို့ဆောင်ပေးသည်၊ ပလပ်စတစ်နေရာချထားခြင်းနှင့် အလုပ်အပိုင်းကို ကန့်သတ်ခြင်းအတွက် စံနစ်တကျ အစိတ်အပိုင်းတစ်ခုအဖြစ် လုပ်ဆောင်ပေးပါသည်။

  1.1 ပုံသေ အမြင့် တောင့်တင်းသော ဖွဲ့စည်းပုံ

     အမြင့်-ချိန်ညှိနိုင်သော RSG စီးရီးများနှင့် ကွဲပြားသည်၊ RSQ စီးရီးသည် ချိန်ညှိ၍မရသော ပုံသေတပ်ဆင်ထားသော အမြင့်ဒီဇိုင်းကို လက်ခံသည်။ ၎င်းတွင် ပိုမိုရိုးရှင်းသောဖွဲ့စည်းပုံ၊ ပိုမိုတောင့်တင်းခိုင်မာမှုနှင့် ဆိုက်အတွင်း တပ်ဆင်မှု ပိုမိုမြန်ဆန်ခြင်း၊ ပုံသေအမြင့် ဘူတာရုံအပြင်အဆင်များနှင့် လုံးဝကိုက်ညီပြီး အမြင့်ချိန်ညှိခြင်းလုပ်ငန်းစဉ်များကို ဖယ်ရှားပေးပါသည်။

  1.2 Versatile Multi-Rod-End Adaptation

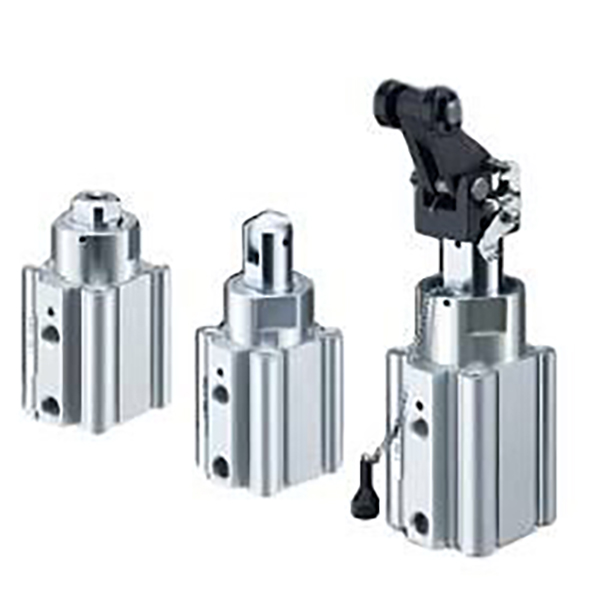

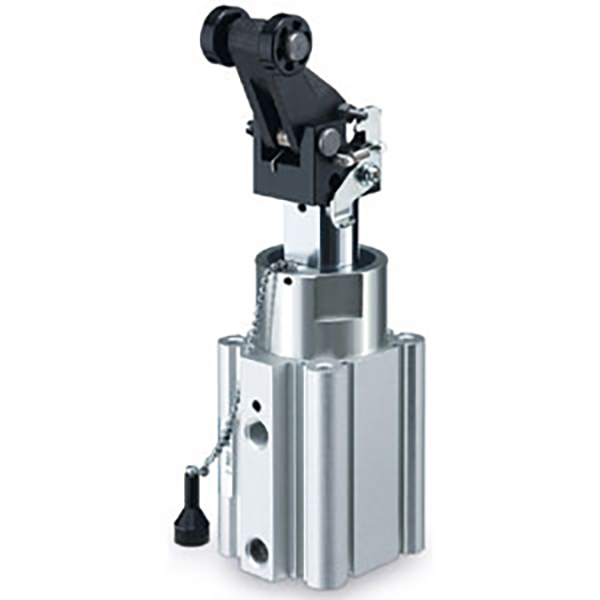

     အဝိုင်းလှံတံ၊ bevel cut၊ roller နှင့် lever တည်ဆောက်ပုံများ၊ အလင်း၊ အလယ်အလတ်နှင့် လေးလံသောဝန်ကို အပြည့်အဝဖုံးအုပ်ထားသည့် ကြိမ်လုံးအဆုံးရွေးချယ်စရာ ၁၀ မျိုးဖြင့် တပ်ဆင်ထားပါသည်။ လီဗာအမျိုးအစားများ (L/B/C/D/E) သည် အလွန်ကောင်းမွန်သော စွမ်းအင်စုပ်ယူမှုနှင့် ကြိမ်နှုန်းမြင့်မားပြီး လေးလံသောလုပ်ငန်းခွင်အခြေအနေများအတွက် ပြင်းထန်သောသက်ရောက်မှုခံနိုင်ရည်ဖြင့် တပ်ဆင်ထားသော ဟိုက်ဒရောလစ်ကြားခံဒီဇိုင်းကို လက်ခံပါသည်။

  1.3 Flexible Installation & Switch Layout

     ဆလင်ဒါကိုယ်ထည်သည် အပိုတပ်ဆင်ခြင်းအပိုပစ္စည်းများမပါဘဲ 4-side သံလိုက်ခလုတ်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည် (D-A9□/M9□/P3DWA စီးရီးခလုတ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်)။ စံတပ်ဆင်ခြင်းနည်းလမ်း နှစ်ခုကို ရနိုင်သည်- B-type through-hole mounting (standard) နှင့် A-type double-end threaded hole mounting၊ အမျိုးမျိုးသော စက်ပစ္စည်းဘောင်များနှင့် တပ်ဆင်နေရာများနှင့် လိုက်လျောညီထွေဖြစ်အောင်။

  1.4 ဆီကင်းစင်ပြီး တာရှည်ဝန်ဆောင်မှုဘဝ ဒီဇိုင်း

     ရွေးချယ်နိုင်သော နှစ်ထပ်သရုပ်ဆောင်မှု၊ နွေဦး-ပြန်နှစ်ထပ်သရုပ်ဆောင်မှုနှင့် တစ်ကိုယ်တည်းသရုပ်ဆောင်ခြင်း (နွေဦးရာသီတိုးချဲ့မှု) မုဒ်များသည် ကွဲပြားသောလုပ်ဆောင်ချက်လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ ပုံမှန်ရော်ဘာကြားခံသည် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေသည်။ piston rod သည် hard chrome plating treatment ကိုခံယူပြီး ဆလင်ဒါကိုယ်ထည်သည် hard anodizing လုပ်ငန်းစဉ်ကို ခံယူပြီး ထူးထူးခြားခြား ဝတ်ဆင်မှုခံနိုင်ရည်နှင့် ထိခိုက်မှုဒဏ်ကို ခံနိုင်ရည်ရှိသည်။ ဆီကင်းစင်သော လည်ပတ်မှုဒီဇိုင်းသည် ပြုပြင်ထိန်းသိမ်းမှုစရိတ်သက်သာစွာဖြင့် သန့်ရှင်းပြီး ဖုန်ကင်းစင်သော လုပ်ငန်းခွင်ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

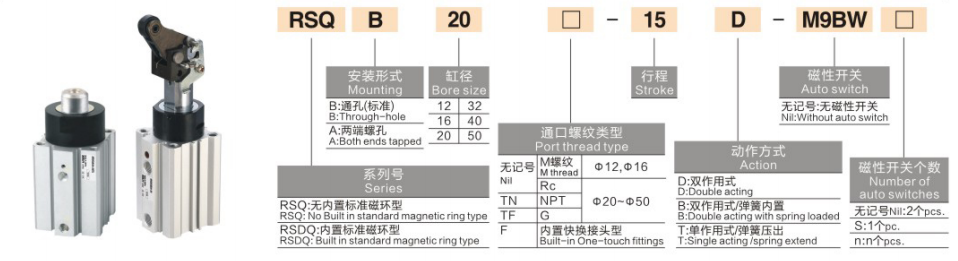

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1. ရိုးရိုးစံနမူနာများ: RSQB20-15၊ RSDQL32-20

  2. စံအမိန့်နမူနာများ

     • သံလိုက်မဟုတ်သော လက်စွပ် Standard မော်ဒယ်- RSQB20-15 (သံလိုက်လက်စွပ်မရှိပါ၊ အပေါက်ဖောက်ခြင်း၊ φ20 ဖောက်၊ 15 မီလီမီတာ လေဖြတ်ခြင်း၊ စံပတ်ပတ်လည် တုတ်တံအဆုံး)

     • သံလိုက်ကွင်း ဟိုက်ဒရောလစ် ကြားခံပုံစံ- RSDQL32-20 (တပ်ဆင်ပြီး သံလိုက်လက်စွပ်၊ အပေါက်ဖောက်ခြင်း၊ φ32 ပေါက်၊ 20mm လေဖြတ်ခြင်း၊ လီဗာအမျိုးအစား ရပ်တန့်ခြင်းအဆုံး)

3. အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ 0.5MPa စံသတ်မှတ်ချက်အခြေအနေ)

  3.1 အခြေခံသတ်မှတ်ချက်များ

     • လည်ပတ်မှုမုဒ်- နှစ်ချက်သရုပ်ဆောင်ခြင်း၊ နွေဦးပေါက်နှစ်ထပ်သရုပ်ဆောင်ခြင်း၊ တစ်ကိုယ်တည်းသရုပ်ဆောင်ခြင်း (နွေဦးရာသီတိုးချဲ့မှု)

     • အလုပ်ဖိအားအတိုင်းအတာ: 0.05~1.0MPa; သက်သေဖိအား: 1.5MPa

     • ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 70 ℃ (ခလုတ်မပါဘဲ); -10 ℃ ~ 60 ℃ (ခလုတ်နှင့်အတူ)

     • Piston လည်ပတ်နှုန်း: 50~500mm/s

     • ကြားခံမုဒ်: စံရော်ဘာကြားခံ; တပ်ဆင်ထားသော ဟိုက်ဒရောလစ်ကြားခံပါရှိသော လီဗာအမျိုးအစားများ

     • ချောဆီမုဒ်: ဆီလွတ် လည်ပတ်မှု

  3.2 Standard Bore & Stroke ပေါင်းစပ်မှု

3.3 သီအိုရီပိုင်း ရပ်တန့်မှု အင်အား (ယူနစ်- N @0.5MPa၊ နှစ်ချက်-သရုပ်ဆောင်ခြင်း)

3.4 ထုတ်ကုန်အလေးချိန် (ယူနစ်- ကီလိုဂရမ် @20mm လေဖြတ်ခြင်း၊ RSQ စီးရီး)

4. Rod End Types & Applicable Scenarios

5. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • စည်းဝေးပွဲလိုင်း ရပ်တန့်ခြင်း။: အီလက်ထရွန်နစ်နှင့် အိမ်သုံးပစ္စည်း တပ်ဆင်မှုလိုင်းများအတွက် ပါလက်စတန်းရပ်ခြင်း၊ ဘူတာရုံနေရာချထားခြင်းနှင့် ဆန့်ကျင်သည့် ရွှေ့ပြောင်းခြင်းအတွက် အသုံးချပါ။ ပုံသေ အမြင့် ဒီဇိုင်းသည် စံ conveyor line layout များနှင့် ကိုက်ညီပါသည်။

     • Conveyor Line ကန့်သတ်ခြင်း။: ခါးပတ်နှင့် roller conveyor များပေါ်တွင် ရပ်တန့်ထားသော workpiece များ၊ transfer station positioning နှင့် diverging/merging line blocking အတွက် သင့်လျော်သည်။ ကြိမ်လုံးအဆုံး ရွေးချယ်စရာများစွာသည် ဝန်အဆင့်အမျိုးမျိုးနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

     • အလိုအလျောက် စီမံဆောင်ရွက်ပေးသည့် ဘူတာရုံများ: စက်ကိရိယာတန်ဆာပလာများကို တင်/ချခြင်း ကန့်သတ်ခြင်း၊ ထုပ်ပိုးစက်နေရာချထားခြင်းနှင့် စစ်ဆေးရေးစခန်းရပ်ခြင်းအတွက် စံပြအဖြစ်၊ တည်ငြိမ်ပြီး အနှောင့်အယှက်ပေးသည့် စက်ဘီးစီးလည်ပတ်မှုကို ပေးဆောင်သည်။

     • အကြီးစား ရပ်တန့်ခြင်း ဇာတ်လမ်းများ: လေးလံသော pallet နှင့် tooling board ရပ်ခြင်း ၊ welding station positioning အတွက် သုံးသည် ။ ဟိုက်ဒရောလစ်ကြားခံလီဗာအမျိုးအစားသည် ပြင်းထန်သောသက်ရောက်မှုနှင့် ကြိမ်နှုန်းမြင့်တုန်ခါမှုကို ထိရောက်စွာခံနိုင်ရည်ရှိသည်။

6. 3-အဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

  ၁။ အရွယ်အစား ရွေးချယ်မှု: အမှန်တကယ်ရပ်တန့်နေသောဝန်အရ bore ကိုရွေးချယ်ပါ။ စည်းမျဉ်းကို လိုက်နာပါ- သီအိုရီအရ ရပ်တန့်အင်အား ≥ အမှန်တကယ် ဝန် × 2 ဘေးကင်းရေးအချက်။ အလင်းဝန်အတွက် φ16~φ20၊ အလတ်စားဝန်အတွက် φ32၊ လေးလံသောဝန်အတွက် φ40~φ50။

  ၂။ လေဖြတ်ခြင်း ရွေးချယ်ခြင်း။: ပုံမှန်လေဖြတ်ခြင်းမှာ 10mm မှ 30mm အထိရှိသည်။ စက်ပိုင်းဆိုင်ရာ အနှောင့်အယှက်မဖြစ်စေရန် 5 ~ 10mm အပိုလေဖြတ်အနားသတ်ကို workpiece အမြင့်ပေါ်မူတည်၍ သိမ်းဆည်းပါ။

  ၃။ Rod End ရွေးချယ်မှု

￮ ပေါ့ပါးသောဝန်နှင့် အမြန်နှုန်းနိမ့်- အဝိုင်းလှံတံ သို့မဟုတ် ဘောင်ဖြတ်အမျိုးအစားကို ရွေးပါ။

￮ မြန်နှုန်းမြင့် နှင့် ပေါ့ပါးသောဝန်- roller အမျိုးအစားကို ရွေးပါ။

￮ လေးလံသောဝန်နှင့် ကြိမ်နှုန်းမြင့်မားသောသက်ရောက်မှု- ဟိုက်ဒရောလစ်ကြားခံလီဗာအမျိုးအစား (B/C/D/E) ကို ရွေးပါ

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH RSQ စီးရီးတွင် ပုံသေအမြင့်ဆို့ဆလင်ဒါများသည် တောင့်တင်းသောပုံသေတပ်ဆင်ခြင်းတည်ဆောက်ပုံ၊ မတူကွဲပြားသောလှံတံအဆုံးရွေးချယ်မှုများ၊ 4-side switch တပ်ဆင်ခြင်းနှင့် ဆီမပါသောကြာရှည်သောစွမ်းဆောင်ရည်၊ ကုန်ကျစရိတ်သက်သာသော၊ တည်ငြိမ်ပြီး သက်ရောက်မှုခံနိုင်ရည်ရှိသော စံနှုန်းရပ်တန့်ဖြေရှင်းနည်းများကို ပေးစွမ်းသည်။
