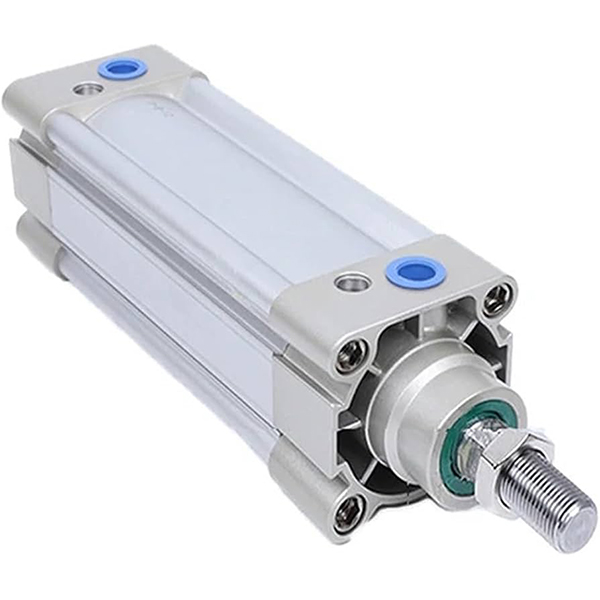

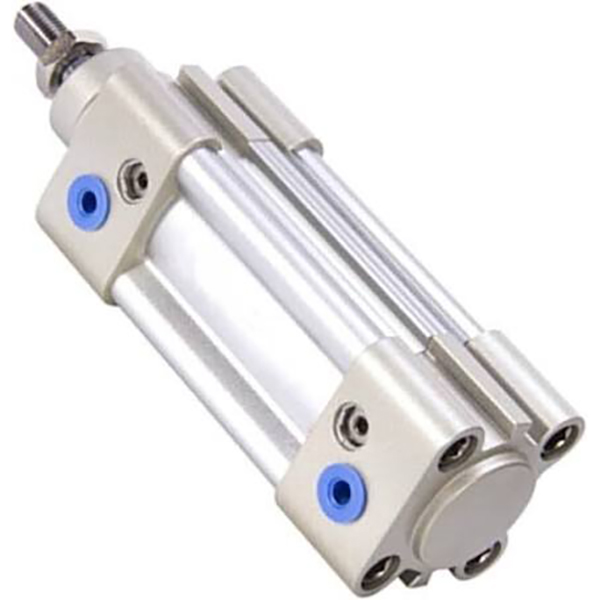

SAI စီးရီး Standard Cylinder

SOLH SAI တုတ်ချောင်းမပါသော ပရိုဖိုင်ဆလင်ဒါသည် ISO15552 စံနှုန်းနှင့် ကိုက်ညီပြီး FESTO DNC နှင့် SE စီးရီးတို့နှင့် အတိုင်းအတာဖြင့် ပြောင်းလဲနိုင်သည်။ M-shaped ပေါင်းစပ်ထားသော အလူမီနီယမ်စည်ကို အသုံးပြုထားပြီး၊ ၎င်းကို နှစ်ချက်ညှိနိုင်သော လေကူရှင်နှင့် PPV elastic pad နှင့် dual-side sensor grooves တို့ဖြင့် တပ်ဆင်ထားသည်။ အမျိုးအစားအပြည့်အစုံတွင် ကြိမ်လုံး၊ နှစ်ချောင်း၊ လေဖြတ်ချိန်ညှိနိုင်သော၊ လော့ခ်ချနိုင်သော နှင့် SAIF အဆို့ရှင်-ပေါင်းစပ်ဆလင်ဒါတို့ ပါဝင်သည်။ ၎င်းသည် စတင်ဖိအားနည်းသော ဆီမပါဘဲ လည်ပတ်မှုကို ပံ့ပိုးပေးသည်။ အရွယ်အစား φ32~200 မီလီမီတာ၊ 2000 မီလီမီတာအထိ စိတ်ကြိုက် လေဖြတ်ခြင်းနှင့် အမျိုးမျိုးသော ISO တပ်ဆင်ခြင်း ရွေးချယ်စရာများ။ ထုပ်ပိုးမှု စက်ယန္တရားများ၊ conveyor များနှင့် machine tool automation များတွင် တွင်ကျယ်စွာ အသုံးပြုသည်။ တည်ငြိမ်သောအစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုနှင့် လုံလောက်သောစတော့ရှယ်ယာများသည် ပို့ကုန်အလိုအလျောက်စက်ကိရိယာများအတွက် ကုန်ကျစရိတ်သက်သာသော ယေဘုယျ linear actuator ဖြစ်လာစေသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

SAI စီးရီး ISO15552 Tie-Rod-Free Profile Standard Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

SOLH SAI စီးရီးနှစ်ထပ်သရုပ်ဆောင်ပရိုဖိုင်ဆလင်ဒါသည် ISO 15552 (မူရင်း ISO6431) / VDMA 24562 နိုင်ငံတကာစံနှုန်းများနှင့်ကိုက်ညီသည်။ တိုက်ရိုက်လဲလှယ်မှုအတွက် SI၊ SE နှင့် FESTO DNC စီးရီးကဲ့သို့ တပ်ဆင်ခြင်းအတိုင်းအတာ တူညီသည်။ မြင့်မားသောကုန်ကျစရိတ်စွမ်းဆောင်ရည်၊ တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းတို့ပါရှိသော၊ ၎င်းသည် အလိုအလျောက်စက်ကိရိယာများအတွက် အသုံးအများဆုံး အလယ်အလတ်တန်း ISO စံဆလင်ဒါဖြစ်သည်။

Core Structure & Design အင်္ဂါရပ်များ

1. စံလိုက်နာမှု- ISO15552 / VDMA24562၊ အပြည့်အ၀ လဲလှယ်နိုင်သော တပ်ဆင်မှုအတိုင်းအတာနှင့် ဆက်စပ်ပစ္စည်းများ။

2. ဖွဲ့စည်းတည်ဆောက်ပုံ- M-shaped လေးထောင့်အလူမီနီယမ်ပရိုဖိုင်းစည်ကို ထိတွေ့ချည်နှောင်ခြင်းမရှိဘဲ၊ မြင့်မားသော တောင့်တင်းမှုနှင့် သံချေးတက်မှုဆန့်ကျင်ခြင်း။ CMSE / DMSE / CS1 သံလိုက်ခလုတ်များအတွက် နှစ်ဘက်အာရုံခံကိရိယာ grooves ။

3. လုပ်ဆောင်ချက် အမျိုးအစားများ

-- SAI- တစ်ခုတည်းသောတံနှစ်ထပ်သရုပ်ဆောင်မှုစံမော်ဒယ်

-- ကပြောသည်- နှစ်ထပ်တံနှစ်ထပ်သရုပ်ဆောင်မှု၊ အလွန်ကောင်းမွန်သော torsion ဆန့်ကျင်စွမ်းရည်

-- SAIJ- ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းပါသော နှစ်ထပ်လှံတံ

-- SAIL- လော့ခ်ချနိုင်သော ဆလင်ဒါ၊ လေထောက်ပံ့မှု ဆုံးရှုံးသွားသောအခါတွင် ဝန်ကို ထိန်းထားနိုင်သည်။

-- SAIF- ဆိုလီနွိုက်အဆို့ရှင် ပေါင်းစပ်ဆလင်ဒါ

-- နောက်ဆက်တွဲ -S- တည်နေရာအာရုံခံကိရိယာအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (-S = သံလိုက်မရှိသော)

4. ကူရှင်စနစ်- စံနှစ်ချက်ညှိနိုင်သော လေကူရှင် + PPV elastic ကြားခံပြား၊ အရှိန်ပြင်းပြင်းနှင့် လေးလံသောဝန်အောက်တွင် ထိခိုက်မှုနှင့် ဆူညံသံများကို ထိရောက်စွာ လျှော့ချပေးသည်။

5. တံဆိပ်ခတ်ခြင်း- ဆီသိုလှောင်မှု groove ပါသော နှစ်ထပ် Y-type လျော်ကြေးတံဆိပ်၊ စတင်မှုဖိအား (0.1MPa)၊ ဆီမပါသော လည်ပတ်မှု။ Hard chrome ဖြင့်ချထားသော 45# စတီးလ်ပစ္စတင်တံ၊ ဝတ်ဆင်ခံနိုင်ရည်ရှိပြီး သံချေးမတက်ပါ။

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

1. မော်ဒယ် ဥပမာ-SAI50×150-S-FA

အပိုင်း	ကုတ်	အဓိပ္ပါယ်
SAI	စီးရီးကုဒ်	ISO15552 တုတ်တံမပါသော ပရိုဖိုင်ဆလင်ဒါ
50	အရွယ်အစား (မီလီမီတာ)	32,40,50,63,80,100,125,160,200
150	လေဖြတ်ခြင်း အရှည်	စံသတ်မှတ်ချက်- 25 ~ 1000 မီလီမီတာ၊ အများဆုံး စိတ်ကြိုက် 2000 မီလီမီတာ
-S	Magnet ရွေးချယ်မှု	Built-in သံလိုက်လက်စွပ်; သံလိုက်မဟုတ်သောဗားရှင်းအတွက် နောက်ဆက်တွဲကို ဖယ်ရှားပါ။
FA	Mounting ကုတ်	FA=ရှေ့မျက်နှာစာ FB=အနောက်အနားကွပ် LB=ခြေလျင်တပ်ခြင်း။ CA=လုံးချင်း clevis CB = နှစ်ချက် clevis TC=ထွန်နီယံ TCM=သံလိုက်ဖြင့် ထွန်နီယံ

2. စံအမိန့်နမူနာများ

-- SAI63×200-S- Bore63၊ stroke200၊ တပ်ဆင်ထားသော သံလိုက်၊ အခြေခံ အမျိုးအစား

-- SAID40×100-FB- Bore40၊ stroke100၊ ကြိမ်လုံးနှစ်ထပ်၊ နောက်ဘက်အနားကွပ်တပ်

-- SAIL80×300-S-LB- Bore80၊ stroke300၊ လော့ခ်ချနိုင်သောအမျိုးအစား၊ ခြေဖဝါးတပ်ဆင်ခြင်း

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

ကန့်သတ်ချက် အကြောင်းအရာ	သတ်မှတ်ချက်
သရုပ်ဆောင်အမျိုးအစား	နှစ်ချက်သရုပ်ဆောင်ခြင်း (ကြိမ်လုံး၊ ကြိမ်လုံးနှစ်ထပ်)
လည်ပတ်မှုဖိအား	0.1~1.0 MPa (အကြံပြုထားသည်- 0.5~0.6 MPa)
သက်သေဖိအား	1.5 MPa
ပတ်ဝန်းကျင် အပူချိန်	-20 ~ +70 ℃
ပစ္စတင်အမြန်နှုန်း	30~800 mm/s (32~100 bore); 30~500 mm/s (125~200 bore)
အုံး	ချိန်ညှိနိုင်သော လေကူရှင် + PPV အစွန်းနှစ်ဖက်ရှိ မျှော့ပြား
Air Port Thread	G1/8 (32/40), G1/4 (50/63), G3/8 (80/100), G1/2 (125), G3/4 (160/200)
Piston Rod Thread ၊	M10×1.25~M45×2 (ပေါက်ပေါ် မူတည်၍)
ချောဆီ	အဆီမပါတဲ့ အဆီဖုံးတဲ့ လုပ်ဆောင်ချက်
တပ်ဆင်ခြင်း။	မည်သည့်တပ်ဆင်မှုထောင့်၊ universal ISO စံဆက်စပ်ပစ္စည်းများ

Theoretical Thrust & Pull Force @0.6MPa (Single Rod၊ Unit:N၊ Safety Factor ≥2)

ဖောက် (မီလီမီတာ)	ထိုး (N)	ဆွဲအား (N)	အနီးစပ်ဆုံး အလျားလိုက်ဝန် (ကီလိုဂရမ်)	အနီးစပ်ဆုံး ဒေါင်လိုက်ဝန် (ကီလိုဂရမ်)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

Mounting Types နှင့် Derivative Models

1. Mounting ရွေးစရာများ

-- အခြေခံ အမျိုးအစား၊ LB ခြေနင်း၊ FA/FB အနားကွပ်၊ CA/CB clevis၊ TC/TCM trunnion။ ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများ- Floating Joint၊ rod eye၊ I/Y/U/F ချိတ်ဆက်ကိရိယာ။

2. Main Derivative စီးရီးများ

-- ကပြောသည်- နှစ်ထပ်တံနှစ်ထပ်သရုပ်ဆောင်

-- SAIJ- ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းပါသော နှစ်ထပ်လှံတံ

-- SAIL- အလယ်အလတ်အနေအထားကို ကိုင်ထားရန်အတွက် လော့ခ်ချနိုင်သော ဆလင်ဒါ

-- SAIF- ပေါင်းစပ် solenoid valve ဆလင်ဒါ

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

1.Bore ရွေးချယ်မှု- လိုအပ်သောတွန်းအားကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ offset load /cantilever load အောက်တွင် 1~2 အရွယ်အစားကို အဆင့်မြှင့်ပါ။

2.Stroke အတည်ပြုချက်- ထိရောက်သောခရီးသွားလာရန်အတွက် 20~50mm ဘေးကင်းသောအနားသတ်ကို ထည့်ပါ။ အမြင့်ဆုံးစံနှုန်း 1000mm၊ 2000mm အထိ စိတ်ကြိုက်လုပ်ပါ။

3.Configuration ကိုက်ညီမှု

-- ရာထူးတုံ့ပြန်ချက်- -S သံလိုက်မော်ဒယ်ကို ရွေးပါ၊ CMSE/DMSE သံလိုက်ခလုတ်များကို ကိုက်ညီပါ။

-- တပ်ဆင်ခြင်း- အလျားလိုက်လေးလံသောဝန်အတွက် LB ခြေထောက်တပ်ဆင်ခြင်း။ ဒေါင်လိုက်တပ်ဆင်ခြင်းအတွက် FA အနားကွပ်ကို ပိုနှစ်သက်သည်။

-- အထူးလုပ်ဆောင်ချက်- နှစ်ထပ်လှံတံအတွက် SAID ကိုရွေးချယ်ပါ၊ ချိန်ညှိနိုင်သောလေဖြတ်ရန်အတွက် SAIJ၊ အနေအထားသော့ခတ်ရန်အတွက် SAIL၊ ကျစ်လစ်သိပ်သည်းသောပုံစံအတွက် SAIF ကိုရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH SAI ISO15552 တုတ်ချောင်းမပါသော ပရိုဖိုင်ဆလင်ဒါသည် ချိန်ညှိနိုင်သော PPV ကြားခံနှင့် ကြွယ်ဝသောမျိုးကွဲများ တပ်ဆင်ထားသော FESTO DNC၊ SE နှင့် SI စီးရီးများကို တိုက်ရိုက်အစားထိုးနိုင်သည်၊ ပို့ကုန်အလိုအလျောက်လုပ်ဆောင်မှု၊ ထုပ်ပိုးမှုနှင့် စက်ကိရိယာတန်ဆာပလာများအတွက် ကုန်ကျစရိတ်သက်သာသော အထွေထွေအထွက်နှုန်းဖြင့် ကုန်ကျစရိတ်သက်သာသည်။
