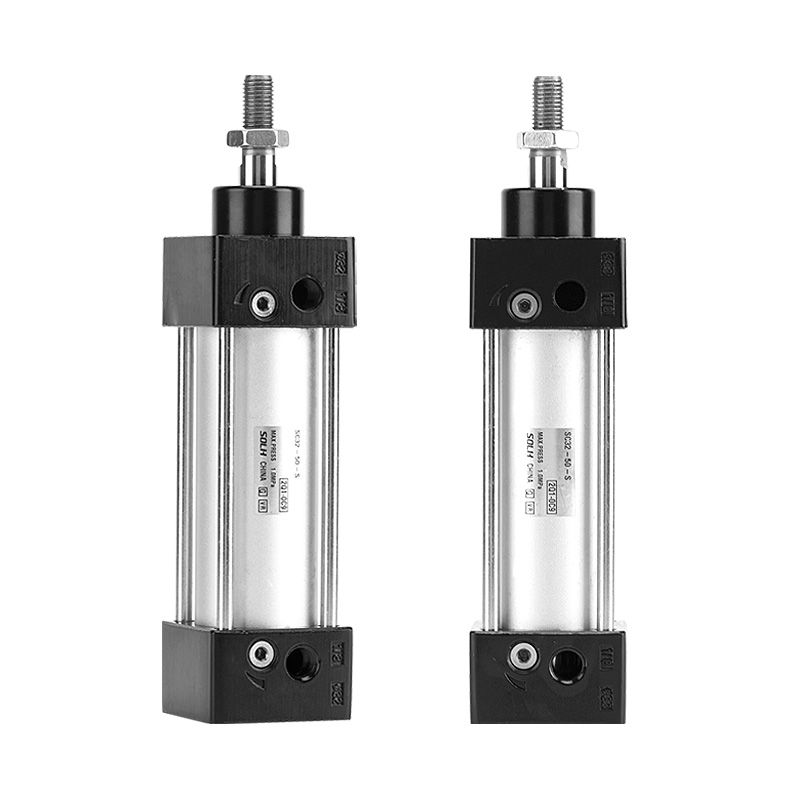

SC စီးရီး Standard Air Cylinder (Tie-Rod Double Acting Type)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH SC စီးရီးကြိုးတုတ်စံဆလင်ဒါ၊ အခြေခံမော်ဒယ်သည် single rod double acting အမျိုးအစားဖြစ်သည်။ တင်းကျပ်သောဖွဲ့စည်းပုံအတွက်၊ တပ်ဆင်ရန်ဆက်စပ်ပစ္စည်းများ အပြည့်အစုံ၊ ကျယ်ပြန့်သော လေဖြတ်ခြင်းအကွာအဝေးအတွက် ရှေ့နှင့်နောက်ဘက်တွင် ကြိုးလေးချောင်း သော့ခတ်ထားသည်။ လူကြိုက်အများဆုံး စျေးသက်သာသော စံနယူးမက်စ်ဆလင်ဒါဖြစ်သည့် အလိုအလျောက်စနစ်လိုင်းများတွင် တွန်းခြင်း၊ ပစ္စည်းကိုင်တွယ်ခြင်းနှင့် နေရာချထားခြင်းတို့အတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

Core Structure & Design အင်္ဂါရပ်များ

     -- ဖွဲ့စည်းတည်ဆောက်ပုံ- ကြိုးလေးချောင်းသည် အလူမီနီယမ်စည်နှင့် အဆုံးထုပ်များကို ချိတ်ဆက်ထားပြီး၊ မြင့်မားသော တောင့်တင်းမှု၊ သက်ရောက်မှုကို ဆန့်ကျင်ကာ၊ တည်ငြိမ်သော ရေရှည်လည်ပတ်မှု။

     -- လှုပ်ရှားမှုအမျိုးအစား- တစ်ခုတည်းသောတံနှစ်ထပ်သရုပ်ဆောင်မှု၊ နှစ်သွယ်အထွက်စွမ်းအား။

     -- ပစ္စည်း- မာကျောသော anodized လူမီနီယံစည်၊ နှစ်လမ်းညွန် ပစ္စတင်တံဆိပ်၊ hard chrome plated 45# steel piston rod။

     -- ကူရှင်- ထိခိုက်မှုနှင့် လည်ပတ်သံများကို လျှော့ချရန် အစွန်းနှစ်ဖက်စလုံးတွင် ချိန်ညှိနိုင်သော လေကူရှင်။

     -- အာရုံခံတပ်ဆင်ခြင်း- ပစ္စတင်အနေအထားကိုသိရှိနိုင်စေရန် CMSG/DMSG/EMSG သံလိုက်ခလုတ်များအတွက် အာရုံခံကိရိယာသည် ပစ္စတင်အနေအထားကို သိရှိနိုင်စေရန် အာရုံခံကိရိယာကို ထောက်လှမ်းသည်။

     -- အားသာချက်- ISO15552 ပရိုဖိုင်ဆလင်ဒါနှင့် နှိုင်းယှဉ်ပါက တူညီသောအရွယ်အစားအောက်တွင် ခန္ဓာကိုယ်အလျားပိုတိုပြီး ကုန်ကျစရိတ် ယှဉ်ပြိုင်နိုင်သည်။

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် ဥပမာ-SC50×100-S

   2. ဆင်းသက်လာသော မော်ဒယ်များ

     -- SCD- နှစ်ထပ်တံနှစ်ထပ်သရုပ်ဆောင်မှု၊ ဆန့်ထွက်မှု

     -- SCJ- ချိန်ညှိနိုင်သော လေဖြတ်နိုင်သော နှစ်ထပ်တံ

     -- SCF- ပေါင်းစပ် solenoid valve ဆလင်ဒါ

     -- SCL- လော့ခ်ချနိုင်သော ဆလင်ဒါ၊ လေဖြတ်သည့်အခါ ဖိထားနိုင်သည်။

   3. စံအမိန့်နမူနာများ

     -- SC63×150-S- Bore63၊ stroke150၊ တပ်ဆင်ထားသော သံလိုက်၊ အခြေခံ အမျိုးအစား

     -- SCJ40×200-S- Bore40၊ stroke200၊ သံလိုက်ဖြင့်ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

Theoretical Thrust @0.5MPa (Single Rod၊ Unit:N၊ Safety Factor ≥2)

တပ်ဆင်ခြင်းအမျိုးအစားများနှင့် ဆက်စပ်ပစ္စည်းများ

   1. Mounting ရွေးစရာများ

     --  အခြေခံအမျိုးအစား၊ FA/FB အနားကွပ်၊ CA/CB clevis၊ LB ခြေနင်း၊ TC/TCM1 trunnion။

   2. ရွေးချယ်နိုင်သော ဆက်စပ်ပစ္စည်းများ

     -- ရေပေါ်အဆစ်၊ တုတ်မျက်လုံး၊ I/Y/U/F ချိတ်ဆက်ကိရိယာ၊ CMSG/DMSG/EMSG သံလိုက်ခလုတ်များ။

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. Bore ရွေးချယ်မှု- လိုအပ်သောတွန်းအားကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ cantilever /offset load အတွက် အရွယ်အစားကို အဆင့်မြှင့်ပါ။

   2. လေဖြတ်ခြင်းအတည်ပြုချက်- ထိရောက်သောခရီးသွားလာမှုတွင် 10~20mm ဘေးကင်းရေးအနားသတ်ကို ထည့်ပါ။ အမြင့်ဆုံး standard stroke 1000mm

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- ရာထူး တုံ့ပြန်ချက်- -S သံလိုက် မော်ဒယ်ကို ရွေးချယ်ပြီး သံလိုက်ခလုတ်များကို လိုက်ဖက်ပါ။

     -- တပ်ဆင်ခြင်း- စက်အပြင်အဆင်အရ အနားကွပ် / ခြေထောက် / clevis ကိုရွေးချယ်ပါ။

     -- အထူးလုပ်ဆောင်ချက်- နှစ်ထပ်လှံတံအတွက် SCD၊ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းအတွက် SCJ၊ ဝန်လော့ခ်ချရန်အတွက် SCL။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH SC စီးရီးတွင် ချိန်ညှိနိုင်သော လေကူရှင်နှင့် တပ်ဆင်နိုင်သော ရွေးချယ်စရာများပါရှိသော စျေးသက်သာသော တုတ်တုတ်စံဆလင်ဒါ၊ အထွေထွေ အလိုအလျောက် တွန်းပို့ခြင်း၊ လွှဲပြောင်းခြင်းနှင့် နေရာချထားခြင်း လုပ်ငန်းများအတွက် စံပြတန်ဖိုးနည်း လိုင်းယာ လှုံ့ဆော်စက်။
