SDA Series Compact Cylinder
  • SDA Series Compact CylinderSDA Series Compact Cylinder

SDA Series Compact Cylinder

SOLH SDA စတုရန်းအလွန်ပါးလွှာကျစ်လျစ်သောဆလင်ဒါသည် စျေးသက်သာသော ကျစ်လျစ်သောအမှုန်အမွှားထုတ်စက်တစ်ခုဖြစ်သည်။ ၎င်း၏ကိုယ်ထည်အရှည်သည် ပုံမှန်ချည်တုတ်ဆလင်ဒါများ၏ 1/2~1/3 သာရှိပြီး နေရာချွေတာရန်အတွက် မြှုပ်သွင်းတပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။ Mounting Dimensions များသည် Airtac ACQ နှင့် SMC CQ2 စီးရီးတို့နှင့် လဲလှယ်နိုင်သည်။ ၎င်းသည် ပြည့်စုံသောမျိုးကွဲများကို ပေးဆောင်သည်- နှစ်ထပ်သရုပ်ဆောင်မှု၊ SSA/STA တစ်ခုတည်းသော နွေဦးပေါက်ပြန်လာမှု၊ SDAD အမွှာတုတ်၊ SDAJ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းနှင့် SDAS သံလိုက်တပ်ဆင်ထားသော မော်ဒယ်များ။ အစွန်းနှစ်ဖက်ရှိ ရော်ဘာဘမ်ပါများသည် ရှော့ခ်ကို စုပ်ယူနိုင်ပြီး ဆူညံသံများကို လျှော့ချပေးသည်။ ပွတ်တိုက်မှုနည်းသော အဆီဖြင့် သိမ်းဆည်းထားသော တံဆိပ်သည် ရေရှည်ဆီကင်းစင်သော လုပ်ဆောင်ချက်ကို လုပ်ဆောင်နိုင်သည်။ အရွယ်အစား φ12~100 မီလီမီတာ၊ တိုတောင်းသော လေဖြတ်ခြင်း၊ ကုပ်ခြင်းနှင့် နေရာချထားခြင်းတို့အတွက် သင့်လျော်သော၊ 3C အလိုအလျောက်စနစ်၊ ထုပ်ပိုးမှုဆိုင်ရာ စက်များနှင့် ကိရိယာတန်ဆာပလာများအတွက် ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းချက်အဖြစ် 3C အလိုအလျောက် ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုသည်။

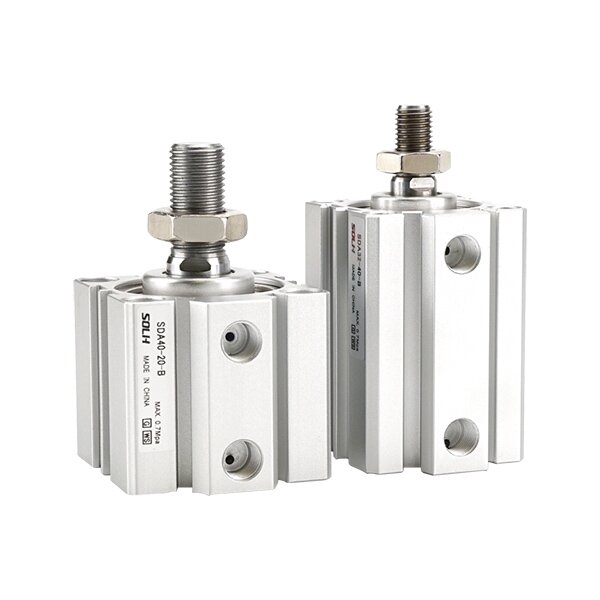

SDA Series Ultra-Thin Compact Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH SDA စီးရီးစတုရန်းအလွန်ပါးလွှာသောကျစ်လစ်ဆလင်ဒါ၊ ဂန္ထဝင်စီးပွားရေးကျစ်လျစ်သောတွန်းအားပေးကိရိယာ။ ခန္ဓာကိုယ်အရှည် 1/2 ~ 1/3 သာစံချည်တံဆလင်ဒါ။ Mounting Dimension ကို Airtac ACQ နှင့် SMC CQ2 စီးရီးများဖြင့် လဲလှယ်နိုင်ပါသည်။ 3C အလိုအလျောက်စနစ်၊ ထုပ်ပိုးမှုဆိုင်ရာစက်ပစ္စည်းများနှင့် ကိရိယာတန်ဆာပလာများ တွင် အကန့်အသတ်ရှိသော တပ်ဆင်နေရာအောက်တွင် တိုတောင်းသော လေဖြတ်ခြင်း၊ တွန်းခြင်းနှင့် နေရာချထားခြင်းတို့အတွက် သင့်လျော်သည်။


ဖွဲ့စည်းပုံနှင့် အဓိကအင်္ဂါရပ်များ

     -- အလွန်ပါးလွှာသော စတုရန်းအလူမီနီယမ်ကိုယ်ထည်၊ နေရာချွေတာရန် မြှုပ်သွင်းတပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။

     - မာကျောသော anodized စည်၊ chrome ချထားသည့် ပစ္စတင်တံ၊ ဝတ်ဆင်မှုခံနိုင်ရည်ရှိပြီး သံချေးတက်ခြင်းကို ဆန့်ကျင်သည်။

     -- ဗားရှင်းအပြည့်အစုံ- နှစ်ဆသရုပ်ဆောင်မှု၊ နွေဦးပေါက်တစ်ခုတည်း၊ အမွှာကြိမ်လုံး၊ ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း၊ သံလိုက်တပ်ဆင်ထားသောဗားရှင်း။

     -- တုန်ခါမှု စုပ်ယူမှုနှင့် ဆူညံသံများကို လျှော့ချရန်အတွက် နှစ်ဖက်စလုံးတွင် တပ်ဆင်ထားသော ရော်ဘာဘမ်ပါများ၊

     -- အဆီသိုလှောင်မှု နည်းပါးသော ပွတ်တိုက်မှု နည်းပါးသော နှစ်သွယ် တံဆိပ်၊ ဆီမပါသော တာရှည် ဝန်ဆောင်မှု သက်တမ်း၊

     -- လိုက်လျောညီထွေရှိသော သံလိုက်အော်တိုခလုတ် တပ်ဆင်ခြင်းအတွက် အာရုံခံကိရိယာ grooves များ။

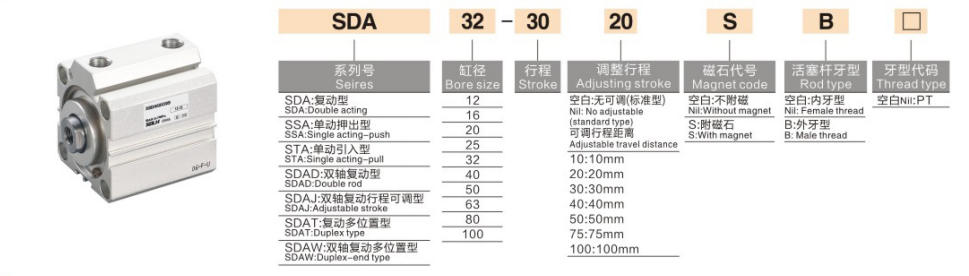

မော်ဒယ် Coding Rule

   1. ဥပမာ- SDA20-50-S-B

     -- SDA- စီးရီးအမည်၊ SSA=နွေဦး တိုးချဲ့၊ STA=နွေဦး နုတ်ထွက်ခြင်း၊ SDAD=တံမြွှာပူး၊ SDAJ=ချိန်ညှိနိုင်သော လေဖြတ်ခြင်း။

     -- 20- ဖောက်အရွယ်အစား- 12/16/20/25/32/40/50/63/80/100 မီလီမီတာ

     -- 50- လေဖြတ်အရှည် 5 ~ 200 မီလီမီတာ

     -- -S- တပ်ဆင်ထားသော သံလိုက်လက်စွပ်

     -- -B: ပြင်ပချည်ပစ္စတင်တံ; blank=အတွင်းပိုင်းချည်


နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

ကန့်သတ်ချက်
သတ်မှတ်ချက်
အရွယ်အစား
12 ~ 100 မီလီမီတာ
လည်ပတ်မှုဖိအား
နှစ်ချက်သရုပ်ဆောင်ခြင်း- 0.1~1.0MPa; တစ်ခုတည်းသရုပ်ဆောင်ခြင်း- 0.2 ~ 1.0MPa
သက်သေဖိအား
1.5 MPa
အပူချိန်
သံလိုက်မဟုတ်သော:-5~+70 ℃; သံလိုက်ဗားရှင်း--5~+60 ℃
ပစ္စတင်အမြန်နှုန်း
နှစ်ချက်သရုပ်ဆောင်ခြင်း- 30 ~ 500mm/s; တစ်ခုတည်းသရုပ်ဆောင်ခြင်း- 50~500mm/s
အုံး
ပုံသေ ရော်ဘာကြားခံ (လေကူရှင် ရွေးစရာမရှိ)
Port Thread
M5/G1/8/G1/4/G3/8/G1/2
ချောဆီ
ဆီကင်းသော လည်ပတ်မှု
လေဖြတ်ခြင်း သည်းခံခြင်း။
≤100mm: ±1.0mm; > 100 မီလီမီတာ: ± 1.5 မီလီမီတာ


သီအိုရီအရ တွန်းအားနှင့် ဆွဲအား @0.5MPa (Single Rod)

ဖောက် (မီလီမီတာ)
ထိုး (N)
ဆွဲပါ (N)
ညီမျှသော အလျားလိုက်ဝန် (ကီလိုဂရမ်)
12
57
49
2.8
16
101
89
5.0
20
157
141
7.8
25
245
220
12.2
32
402
362
20.1
40
628
565
31.4
50
981
882
49.0

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH SDA သည် အလွန်ပါးလွှာသော ကျစ်လျစ်သော pneumatic ဆလင်ဒါဖြစ်ပြီး ACQ & CQ2 နှင့် လဲလှယ်နိုင်သော၊ နေရာချွေတာသော အလိုအလျောက် ကုပ်ခြင်းနှင့် တွန်းခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် စံပြတန်ဖိုးနည်း တိုတောင်းသော လေဖြတ်စက်။
