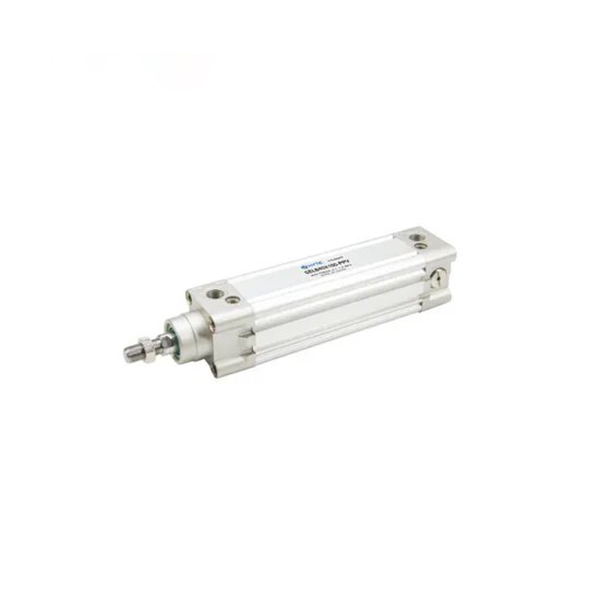

SE စီးရီး ISO15552 Tie-Rod-Free Square Standard Cylinder

အမှတ်တံဆိပ်- SOLH by Richge Technology | ကတ်တလောက်ဗားရှင်းကို ထုတ်ယူပါ။

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH SE စီးရီးသည် တုတ်ချောင်းမပါသော စတုရန်းစံဆလင်ဒါသည် ISO 15552 / VDMA 24562 နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီပါသည်။ ချိန်ညှိနိုင်သော နှစ်ထပ်လေကူရှင်နှင့် 3-ခြမ်းအာရုံခံကိရိယာတပ်ဆင်ခြင်း grooves ပါရှိသော ပေါင်းစပ်စတုရန်းလူမီနီယံစည်ကို ထည့်သွင်းပါ။ ယေဘူယျအလိုအလျောက်စနစ်၊ တာရှည်လေဖြတ်ခြင်း၊ ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းနှင့် အလယ်အလတ် လေးလံသောဝန်အက်ပ်များအတွက် သင့်လျော်သည်။ SMC CP96S နှင့် FESTO DNC စီးရီးတို့နှင့် တိုက်ရိုက်စက်မှုဖလှယ်ခြင်း။

Core Structure & Design အင်္ဂါရပ်များ

   1. ဖွဲ့စည်းတည်ဆောက်ပုံ- တုတ်ချောင်းများမပါသော စတုရန်းအလူမီနီယမ်စည်ကို ရှေ့နှင့်နောက်အဆုံးထုပ်များ၊ နှစ်ဖက်စလုံးတွင် ချိန်ညှိနိုင်သော လေကူရှင်၊ မြင့်မားသော မာကျောမှုနှင့် ကျစ်လစ်သိပ်သည်းသော အပြင်အဆင်။

   2. ပစ္စည်း- မာကျောသော anodized အလူမီနီယံစည်၊ ခိုင်ခံ့မြင့်မားသော သွန်းအဆုံးထုပ်များ၊ hard chrome ချထားသည့် 45# သံမဏိ ပစ္စတင်လှံတံ၊ ပေါ့ပါးပြီး ခံနိုင်ရည်ရှိသည်။

   3. လုပ်ဆောင်ချက် အမျိုးအစားများ

     -- SE- တစ်ခုတည်းသောတံနှစ်ထပ်သရုပ်ဆောင်မှုစံမော်ဒယ်

     -- SED- torsion ဆန့်ကျင်မှုအတွက် double rod နှစ်ခုလုပ်ဆောင်သည်။

     -- SEJ- ချိန်ညှိနိုင်သော လေဖြတ်နိုင်သော နှစ်ထပ်လှံတံ

     -- BSE- အလယ်အလတ်အနေအထားကို ထိန်းထားရန်အတွက် လော့ခ်ချနိုင်သော ဆလင်ဒါ

     -- နောက်ဆက်တွဲ -S- သံလိုက်ခလုတ်အတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (-S = သံလိုက်မပါသော)

   4. တံဆိပ်ခတ်ခြင်း- NBR+PA ပေါင်းစပ်ထားသော Y-အမျိုးအစား နှစ်ထပ်တံဆိပ်ခတ်ခြင်း

   5. ကူရှင်- ထိခိုက်မှုကို စုပ်ယူရန်၊ တုန်ခါမှုနှင့် ဆူညံသံများကို လျှော့ချရန် နှစ်ဖက်စလုံးတွင် အမှီအခိုကင်းစွာ ချိန်ညှိနိုင်သော လေကူရှင်။

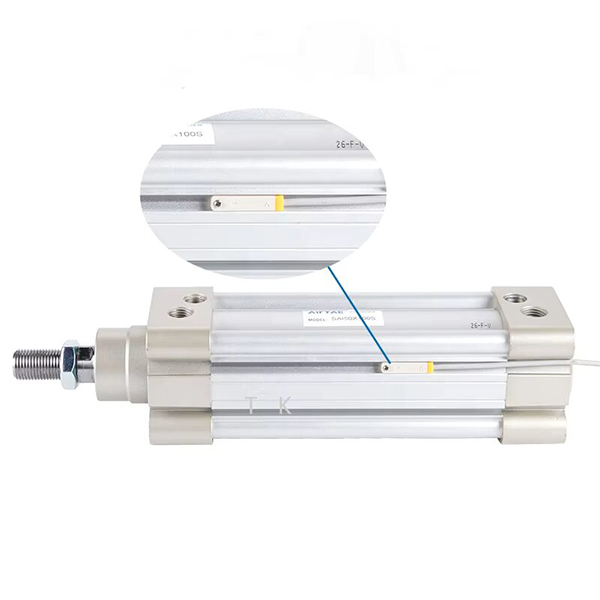

   6. အာရုံခံစနစ် အပြင်အဆင်- CMSE / DMSE သံလိုက်ခလုတ်များအတွက်၊ လိုက်လျောညီထွေရှိသော တပ်ဆင်ခြင်းထောင့် (အပေါ်/ဘယ်/ညာ) သုံးဘက်မြင် တပ်ဆင်ခြင်း grooves။

   7. အပြန်အလှန်လဲလှယ်နိုင်မှု- ISO15552 စံအတိုင်းအတာ၊ SMC CP96S နှင့် FESTO DNC အတွက် တိုက်ရိုက်အစားထိုးခြင်း။

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် ဥပမာ-SE50-200-S-FA

   2. စံအမိန့်နမူနာများ

     -- SE63-150-S-LB- Bore63၊ stroke150၊ တပ်ဆင်ထားသော သံလိုက်၊ ခြေထောက်တပ်ဆင်ခြင်း

     -- SED40-100-FB- Bore40၊ stroke100၊ ကြိမ်လုံးနှစ်ထပ်၊ အနောက်အနားကွပ် တပ်ဆင်ခြင်း

     -- BSE80-300-S- Bore80၊ stroke300၊ တပ်ဆင်ထားသော သံလိုက်ဖြင့် လော့ခ်ချနိုင်သော အမျိုးအစား

ပင်မနည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များ

သီအိုရီပိုင်းတွန်းအားနှင့် ဆွဲအား @0.5MPa (Single Rod၊ Unit:N)

   1. Double Acting SE Single Rod

Mounting Types နှင့် Derivative Models

   1. Mounting ရွေးစရာများ

     -- အခြေခံအမျိုးအစား- အဖုံးအပေါက်များမှတဆင့် တိုက်ရိုက်တပ်ဆင်ခြင်း။

     -- LB Foot Mount- အလျားလိုက် အလယ်အလတ် လေးလံသောဝန်အတွက် ပိုနှစ်သက်သည်။

     -- FA/FB Flange- ဒေါင်လိုက်တပ်ဆင်မှုအတွက် ရှေ့/နောက်အနားကွပ်

     -- CA/CB Clevis- hinged swing လှုပ်ရှားမှုအတွက် single/double clevis

   2. Main Derivative စီးရီးများ

     -- SE / SED / SEJ: တစ်ခုတည်းသောတံ၊ နှစ်ထပ်လှံတံ၊ ချိန်ညှိနိုင်သောလေဖြတ်နှစ်ထပ်တံ

     -- BSE- မထင်သလို အလယ်အလတ်အနေအထား ရပ်တန့်ရန်အတွက် လော့ခ်ချနိုင်သော ဆလင်ဒါ

     -- အပူချိန်မြင့် စိတ်ကြိုက်ဗားရှင်း- -20~+150 ℃ အတွက် အထူးတံဆိပ်

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. Bore ရွေးချယ်မှု- လိုအပ်သောတွန်းအားကို တွက်ချက်ပါ၊ အရန် ≥50% ဘေးကင်းရေးအနားသတ်၊ လေးလံသောဝန်နှင့် တာရှည်လေဖြတ်ခြင်းအတွက် SE ကို ဦးစားပေးပါ။

   2. လေဖြတ်ခြင်းအတည်ပြုချက်- 10 ~ 20mm ဘေးကင်းရေးအနားသတ်ထည့်ပါ။ ပုံမှန် အမြင့်ဆုံး လေဖြတ် 1000mm၊ 1800mm အထိ စိတ်ကြိုက်

   3. ဖွဲ့စည်းမှု ကိုက်ညီမှု

     -- ရာထူးအကြံပြုချက်- SE-S သံလိုက်မော်ဒယ်ကို ရွေးချယ်ပါ၊ CMSE/DMSE သံလိုက်ခလုတ်များကို ကိုက်ညီပါ။

     -- တပ်ဆင်ခြင်း- အလျားလိုက်ဝန်အတွက် LB ခြေထောက်တပ်ဆင်မှု၊ ဒေါင်လိုက်တပ်ဆင်မှုအတွက် FA အနားကွပ်၊

     -- အလယ်အလတ်သော့ခတ်မှုလိုအပ်ချက်- BSE သော့ခတ်နိုင်သောဆလင်ဒါကိုရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH SE ISO15552 စတုရန်းတုတ်တုတ်မပါသော ဆလင်ဒါသည် ချိန်ညှိနိုင်သော လေကူရှင်နှင့် များပြားသော mounting ပုံစံများ၊ လတ်ဆက်သော လေးလံသောဝန်အား အလိုအလျောက်လုပ်သည့်ကိရိယာများအတွက် ပြီးပြည့်စုံသော ချိန်ညှိနိုင်သော လေကူရှင်နှင့် SMC CP96S ကို တိုက်ရိုက်အစားထိုးနိုင်သည်။
