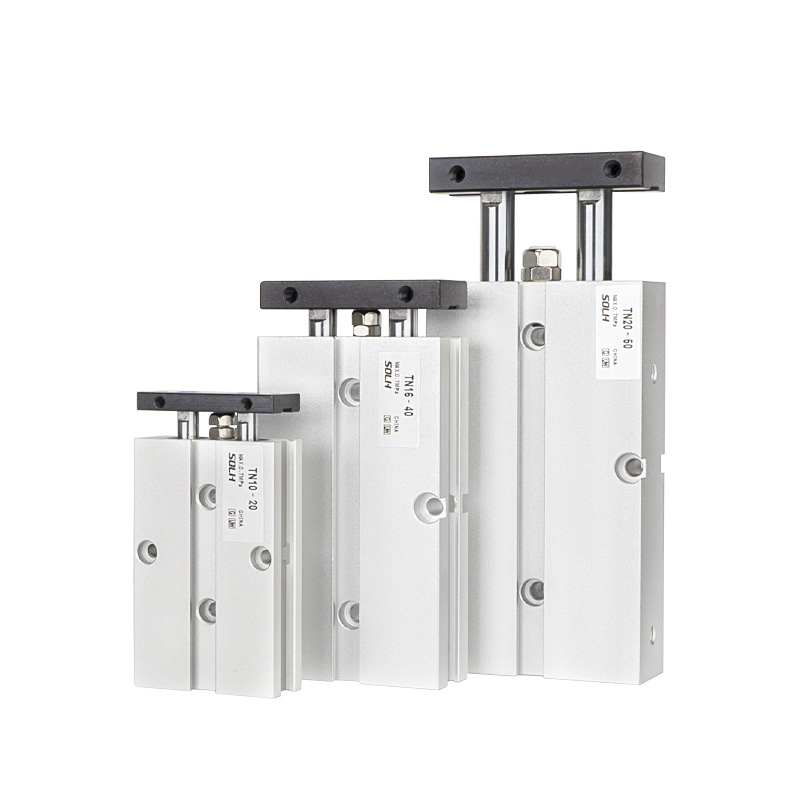

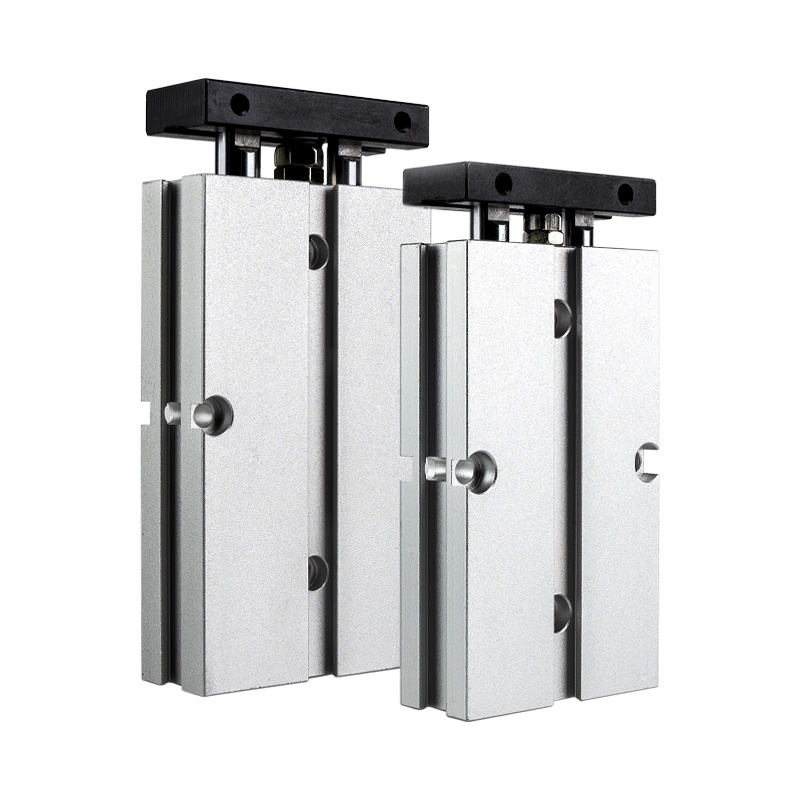

TN စီးရီး Dual Rod Cylinder

TN စီးရီး Twin Shaft Cylinder | ကျစ်ကျစ်လစ်လစ် စျေးသက်သာသော Double Rod Pneumatic Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံ

     SOLH TN စီးရီးသည် ကုန်ကျစရိတ်သက်သာသော ကျစ်ကျစ်လျစ်လျစ်သော ကျစ်ကျစ်လျစ်လျစ်သော အမြွှာဝင်ရိုး ဆလင်ဒါတစ်ခုဖြစ်ပြီး ပစ္စတင်နှစ်ချောင်းလုံးဖွဲ့စည်းပုံနှင့် လျှောလိုက် bearing လမ်းညွှန်တို့ပါရှိသည်။ နေရာချွေတာသော တပ်ဆင်ခြင်းနှင့် စွယ်စုံတပ်ဆင်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားပြီး Standard built-in သံလိုက်ကွင်းများနှင့် ချိန်ညှိနိုင်သော လေဖြတ်ခြင်းကြားခံများပါရှိသည်။ ±0.2° လည်ပတ်မှုဆန့်ကျင်တိကျမှုနှင့် အစွမ်းထက်သောဆန့်ကျင်ဘက်ပြောင်းခြင်းစွမ်းဆောင်မှုတို့ဖြင့်၊ TN ဆလင်ဒါအား တိကျစွာနေရာချထားခြင်း၊ အလုပ်ခွင်နှိပ်ခြင်း၊ ပစ္စည်းပိတ်ဆို့ခြင်းနှင့် လိုင်းပြောင်းခြင်းစသည့် ထူးထူးခြားခြား universality နှင့် Standard automated stations များအတွက် ထူးထူးခြားခြား universality နှင့် cost အားသာချက်များကို ပေးဆောင်ခြင်းအပါအဝင် light-load automation scenarios များတွင် ကျယ်ပြန့်စွာအသုံးပြုပါသည်။

1.Core Structural အားသာချက်များ

• တည်ငြိမ်သော Twin Rod Synchronous လုပ်ဆောင်မှု: ပစ္စတင်တစ်ခုတည်းနှင့် နှစ်ဆအပြိုင် hard chrome rod ဖွဲ့စည်းမှုပုံစံကို ချဲ့ထွင်ထားသော လျှောချဘုရှ်များဖြင့် လက်ခံသည်။ dual-rod synchronous structure သည် torsion နှင့် swinging ကို ထိထိရောက်ရောက် ခုခံနိုင်ပြီး light-load guiding task များအတွက် ±0.2° rotation tolerance ဖြင့် ယုံကြည်စိတ်ချရသော anti-deflection စွမ်းဆောင်ရည်ကို ရရှိစေသည်။

• ချိန်ညှိနိုင်သော Buffer & Stroke Fine-Tuning: တိကျသောလေဖြတ်ခြင်းကို ကောင်းစွာချိန်ညှိခြင်းနှင့် ပျော့ပျောင်းသောကြားခံအတွက် ရှေ့ချိန်ညှိနိုင်သော ရော်ဘာအကန့်တစ်ခု တပ်ဆင်ထားသည်။ တည်ငြိမ်သော အပြန်အလှန်ရွေ့လျားမှုကို သေချာစေရန် လည်ပတ်သက်ရောက်မှုနှင့် ဆူညံသံများကို လျှော့ချရန် ပုံသေအနောက်ကြားခံနှင့် တွဲထားသည်။

• နေရာချွေတာခြင်း 3-Side Mounting- မြှုပ်ထားသောကိုယ်ထည်ဒီဇိုင်းသည် အောက်ခြေ၊ အပေါ်နှင့် ဘေးလမ်းကြောင်းများမှ ပြောင်းလွယ်ပြင်လွယ်တပ်ဆင်မှုကို ပံ့ပိုးပေးသည်။ သီးသန့်ဘေးထွက် grooves များသည် အပိုထပ်ကွင်းများမပါဘဲ တိုက်ရိုက်သံလိုက်ခလုတ်ကို တပ်ဆင်နိုင်စေပြီး ကိရိယာနေရာအား အသုံးချမှုကို အမြင့်ဆုံးဖြစ်စေသည်။

• Standard Magnetic Configurationတပ်ဆင်ထားသော သံလိုက်လက်စွပ် (S suffix) သည် သံလိုက်မဟုတ်သောဗားရှင်းမရရှိနိုင်သော TN စီးရီးမော်ဒယ်များအားလုံးအတွက် စံအဖြစ်တပ်ဆင်ထားပြီး၊ universal automated applications များအတွက် အဆင်ပြေသော လေဖြတ်နိုင်သည့်အနေအထားကို သိရှိနိုင်စေပါသည်။

2. အဓိကထုတ်ကုန်ကွဲပြားခြင်း (အဓိကရွေးချယ်မှုအကိုးအကား)

• TN vs TR စီးရီး: TN သည် ပိုမိုကျစ်လစ်သောအရွယ်အစား၊ ကုန်ကျစရိတ်သက်သာပြီး φ6 bore option ဖြင့် လုပ်ငန်းစံနှုန်းကို လက်ခံပါသည်။ TR သည် ပိုမိုတောင့်တင်းသော၊ လေးလံသောဝန်ကို ခံနိုင်ရည်ရှိပြီး φ6 အပါအဝင် ပြည့်စုံသော bore အရွယ်အစားဖြင့် JIS စက်မှုစံနှုန်းကို လိုက်နာပါသည်။

• TN vs CXS / CXSJ စီးရီးများ- TN တွင် စံတစ်ခုတည်းသော တွန်းထုတ်သည့်အထွက်ပါရှိသော single-piston ဖွဲ့စည်းပုံကို ပါ၀င်သည်၊ ပိုမိုတတ်နိုင်ကာ နေရာခြွေတာသည်။ CXS နှင့် CXSJ တို့သည် လေးလံသောဝန်နှင့် တိကျမှုမြင့်မားသောအခြေအနေများအတွက် သင့်လျော်သော တွန်းအားနှစ်ဆထွက်ရှိမှုနှင့် သာလွန်သောမြန်နှုန်းမြင့်စွမ်းဆောင်ရည်ဖြင့် ဒွိပစ္စတင်ဒီဇိုင်းကို ခံယူသည်။

Core စီးရီးခွဲများ အမျိုးအစားခွဲခြားခြင်း (Rod အမျိုးအစား)

TN စီးရီးသည် တစ်ခုတည်း-အဆုံး လည်ပတ်မှုနှင့် မတူကွဲပြားသော light-load automation stations အတွက် နှစ်ဘက်လုံး ရွေ့လျားမှု တောင်းဆိုချက်များကို ဖြည့်ဆည်းရန် ပင်မချောင်းအမျိုးအစား နှစ်မျိုးကို အကျုံးဝင်ပါသည်။

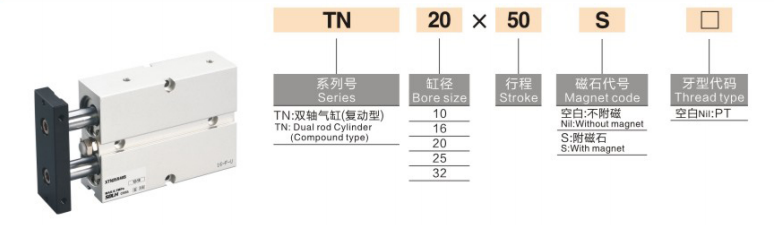

မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ အပြည့်အစုံ

မော်ဒယ် နမူနာ- TN20×50S

1. ကုဒ်အမည်သတ်မှတ်ခြင်း။

၁။ စီးရီးကုဒ်: TN (တစ်ခုတည်း-အဆုံး လှံတံ) / TNW (တံနှစ်ထပ်ဆင့်)

၂။ အရွယ်အစား: 10 / 16 / 20 / 25 / 32mm (φ6 bore မရရှိနိုင်ပါ၊ TR စီးရီးများနှင့် မတူ)

၃။ Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (အမြင့်ဆုံး လေဖြတ်: 200mm)

၄။ သံလိုက်ကွင်းပုံစံဖွဲ့စည်းမှု: S (စံတပ်ဆင်ထားသော သံလိုက်လက်စွပ်၊ မဖြစ်မနေဖွဲ့စည်းပုံ၊ သံလိုက်မဟုတ်သော ဗားရှင်းမရှိပါ)

၅။ ကြိုးအမျိုးအစား: မူရင်း PT (Rc) thread; ရွေးချယ်နိုင်သော G thread (suffix G) / NPT thread (suffix T)

၆။ သံလိုက်ခလုတ်- ရွေးချယ်နိုင်သော CS1-J၊ CS1-G၊ D-M9B နှင့် အခြားမော်ဒယ်များ၊ ဘေးဘက်သီးသန့် grooves များပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ထားသည်

ယေဘူယျစံပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

(စံစမ်းသပ်မှုအခြေအနေများ- 20 ℃ ပုံမှန်အပူချိန်၊ ခြောက်သွေ့သောလေ)

• လည်ပတ်မှုမုဒ်: နှစ်ချက်-သရုပ်ဆောင်ပြီး ပစ္စတင် မောင်းနှင်ခြင်း။

• အလုပ်ဖိအားအတိုင်းအတာ: 0.15~1.0MPa

• သက်သေဖိအား: 1.5MPa

• ပတ်ဝန်းကျင် အပူချိန်: -20 ℃ ~ 70 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

• လည်ပတ်မှုမြန်နှုန်း: 30~500mm/s

• Anti-Rotation တိကျမှု: ±0.2° (တည်ငြိမ်သောအလင်း-ဝန်လမ်းညွှန်တိကျမှု)

• ကြားခံမုဒ်: ရှေ့ချိန်ညှိနိုင်သော ရော်ဘာတိုက်မှုဆန့်ကျင်ရေးပြား + နောက်ဘက်တွင် တပ်ဆင်ထားသော ရော်ဘာကြားခံ (လေတိုက်မှုကြားခံရွေးချယ်စရာမရှိပါ)

• Piping Port အရွယ်အစား

￮ φ10- M5×0.8

￮ φ16/20/25/32- PT1/8 (Rc1/8)

• တပ်ဆင်ခြင်းနည်းလမ်း- မြှုပ်ထားသော ကိုယ်ထည် တပ်ဆင်မှု + 3 ဘက်ခြမ်း တပ်ဆင်ခြင်း (အောက်ခြေ/အပေါ်/ဘေး)၊ နေရာအလွန်ခြွေတာသော ဒီဇိုင်း

သီအိုရီပိုင်းတွန်းအားနှင့် တင်းမာမှုဒေတာ (@0.5MPa၊ ယူနစ်- N)

Single-piston တည်ဆောက်ပုံသည် စံ single thrust output ဖြင့် သမားရိုးကျ light-load အခြေအနေများအတွက် ကုန်ကျစရိတ်သက်သာသည်

အမြန်ရွေးချယ်ရေးလမ်းညွှန်

၁။ ဘတ်ဂျက်နှင့် နေရာရွေးချယ်မှု- အလွန်ကျစ်လစ်သိပ်သည်းသောအာကာသနှင့် ကုန်ကျစရိတ်နည်းသော အလင်းဝန်တောင်းဆိုမှုများအတွက် TN စီးရီးကို ရွေးချယ်ပါ။ JIS စံနှုန်း၊ လေးလံသောလုပ်ဆောင်မှုနှင့် φ6 bore လိုအပ်ချက်များအတွက် TR စီးရီးကို ရွေးချယ်ပါ။

၂။ တွန်းအားနှင့် စွမ်းဆောင်ရည် ရွေးချယ်မှု: နှစ်ထပ်တွန်းထုတ်မှု နှင့် မြန်နှုန်းမြင့် ရွေးချယ်မှုနေရာအတွက် မြင်ကွင်းနှစ်ခုအတွက် CXS/CXSJ ဒွိပစ္စတင်ဆလင်ဒါများကို အသုံးပြုပါ။ စံတစ်ခုတည်းတွန်းအားသည် အလုပ်လုပ်ရန်တောင်းဆိုချက်များနှင့်ကိုက်ညီပါက TN/TR single-piston ဆလင်ဒါများကိုရွေးချယ်ပါ။

၃။ Rod အမျိုးအစား ရွေးချယ်ခြင်း။: သမားရိုးကျ လမ်းကြောင်းတစ်ခုတည်း လည်ပတ်မှုအတွက် Standard TN single-end လှံတံကို ရွေးချယ်ပါ။ အပြန်အလှန်တပ်ဆင်ခြင်းနှင့် bidirectional synchronous motion အတွက် TNW ကို ကြိမ်လုံးဖြင့် နှစ်ချက်ရွေးချယ်ပါ။

၄။ Magnetic Configuration မှတ်ချက်- TN စီးရီးဆလင်ဒါများအားလုံးတွင် စံအဖြစ် S သံလိုက်လက်စွပ်ကို တပ်ဆင်ထားပါသည် (မဖြစ်မနေဖွဲ့စည်းပုံ)၊ အပိုရွေးချယ်စရာမလိုအပ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်
