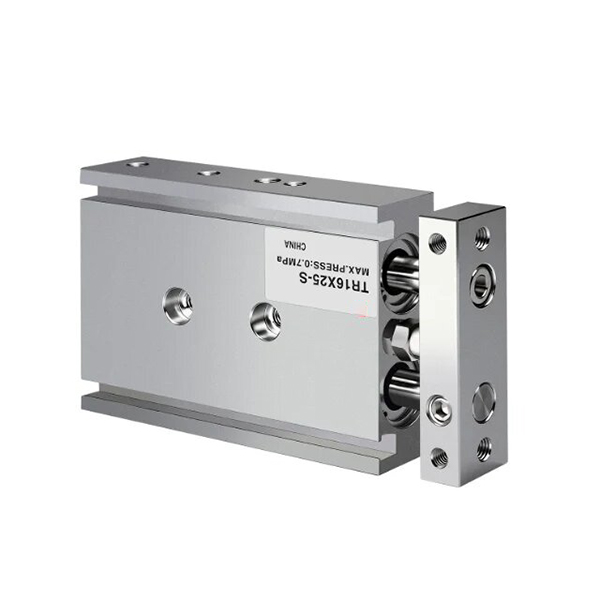

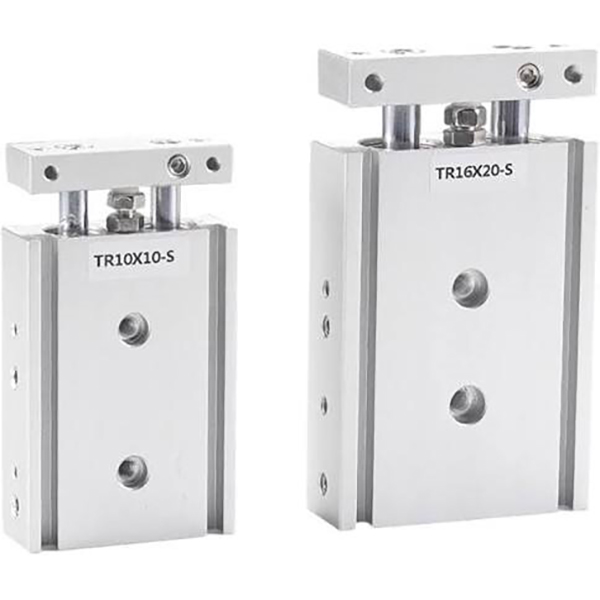

TR Series Dual Rod Cylinder

SOLH TR twin shaft ဆလင်ဒါကို JIS စက်မှုစံနှုန်းများနှင့်အညီ ထုတ်လုပ်ပါသည်။ ၎င်းသည် မြင့်မားသောဖွဲ့စည်းပုံဆိုင်ရာ တောင့်တင်းမှု၊ လွန်ကဲသော torsion resistance နှင့် ကုန်ကျစရိတ်သက်သာသော TN twin shaft ဆလင်ဒါများထက် သာလွန်ကောင်းမွန်သော ခိုင်ခံ့သော တွန်းလှန်နိုင်စွမ်းနှင့် ခိုင်ခံ့သော ဘက်ပြန်မှုစွမ်းရည်တို့ကို တိုးချဲ့ထားသော ဆလိုက် bearing ချုံများနှင့် လိုက်ဖက်သော single-piston dual guide shaft ဖွဲ့စည်းပုံကို လက်ခံပါသည်။ Standard single-rod TR ၊ rod TRW နှင့် ပေါ့ပါးသော ကျစ်လစ်သိပ်သည်းသော TRJ မျိုးကွဲများ အပါအဝင် ဖောက်သည်အရွယ်အစားများ အပြည့်အ၀ပါဝင်ပါသည်။ Anti-rotation တိကျမှု ≥16 mm နှင့် φ6/φ10 သေးငယ်သော bores အတွက် ±0.1° သို့ ရောက်ရှိသည်။ ရှည်လျားသော လေဖြတ်ခြင်းထက် တည်ငြိမ်သော လည်ပတ်မှုကို အာမခံရန် ရွေ့လျားနေသော သွေဖည်မှုကို ကန့်သတ်ထားသော ရှပ်နှစ်ခု။ ချိန်ညှိနိုင်သော ရှေ့ရော်ဘာကူရှင်အပြားသည် လေဖြတ်ခြင်းကို ဖြတ်တောက်ရန်၊ ထိခိုက်မှုစုပ်ယူမှုနှင့် ဆူညံသံများကို လျှော့ချရန်အတွက် ပုံသေအနောက်ကြားခံနှင့် ပူးပေါင်းလုပ်ဆောင်သည်။ သုံးလမ်းသွားတပ်ဆင်ခြင်း (အပေါ်၊ အောက်ခြေ၊ ဘေး) နှင့် စိတ်ကြိုက်နှစ်ဘက်ခြမ်း ချိတ်ဆက်ခြင်းတို့ကို ရရှိနိုင်ပါသည်။ ဘေးဘက် grooves များသည် အပိုကွင်းစကွင်းပိတ်များမပါဘဲ သံလိုက်ခလုတ်များကို တိုက်ရိုက်တပ်ဆင်ခွင့်ပြုသည်။ S ၏နောက်ဆက်တွဲအမှတ်အသားပါရှိသော သံလိုက်ကွင်းများသည် စံဖြစ်ပြီး၊ သံလိုက်မဟုတ်သော စိတ်ကြိုက်ဗားရှင်းများကို သံလိုက်ဝင်ရောက်စွက်ဖက်မှုအထိခိုက်မခံသည့်အချိန်များအတွက် ကမ်းလှမ်းထားသည်။ လည်ပတ်မှုဖိအား 0.15 ~ 1.0 MPa ရှိပြီး အလုပ်အပူချိန် −20 ℃ မှ 70 ℃ ရှိသည်။ Standard Rc thread ကို နိုင်ငံရပ်ခြား အင်ဂျင်နီယာ ပရောဂျက်များအတွက် G thread သို့မဟုတ် NPT thread သို့ ပြောင်းနိုင်သည်။ CXS အမွှာဆလင်ဒါများနှင့် ကွဲပြားသည်- TR သည် ထင်ရှားသောစက်ပိုင်းဆိုင်ရာ တောင့်တင်းမှုနှင့် ရှည်လျားသောလေဖြတ်ခြင်းများတွင် တည်ငြိမ်သောဘေးထွက်ဝန်ကို ခံနိုင်ရည်ရှိသော တစ်ခုတည်းသောတွန်းအားကိုထုတ်ပေးသည်။ CXS တွင် နှစ်ထပ်တွန်းခြင်း၊ ပွတ်တိုက်မှုနည်းပါးခြင်းနှင့် ကြိမ်နှုန်းမြင့်သော တိုတိုလေဖြတ်ခြင်းအတွက် သင့်လျော်သော မြန်နှုန်းမြင့် ချောမွေ့စွာပြန်လည်တုံ့ပြန်ခြင်းအတွက် ပစ္စတင်နှစ်ခုပါရှိသည်။ တိကျသောနေရာချထားခြင်း၊ အလုပ်ခွင်နှိပ်ခြင်း၊ တာဝေးအကွာအဝေး ရပ်တန့်ခြင်းနှင့် လွှဲပြောင်းခြင်းနှင့် အလယ်အလတ်အလင်းဝန်များအောက်တွင် ယုံကြည်စိတ်ချရသော လမ်းညွှန်မှုလိုအပ်သော အထွေထွေအလိုအလျောက်စနစ်စခန်းများတွင် တွင်ကျယ်စွာ အသုံးချပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

TR စီးရီး Twin Shaft Cylinder | JIS Standard High-Rigidity Double Rod Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံ

SOLH TR စီးရီးသည် JIS စံနစ်ဖြစ်သော ရိုးတံနှစ်ခုဆလင်ဒါတစ်ခုဖြစ်ပြီး ပစ္စတင်နှစ်ထပ်တံနှင့် လျှောပါရှိသော လမ်းညွှန်ဖွဲ့စည်းပုံ (မဟုတ်သော ပစ္စတင်နှစ်လုံးတွဲဆလင်ဒါမဟုတ်)။ အလွန်မြင့်မားသော တောင့်တင်းခိုင်မာမှု၊ အလွန်ကောင်းမွန်သော torsion ဆန့်ကျင်စွမ်းဆောင်မှုနှင့် ပြင်းထန်သော ဘေးတိုက်ဝန်ခံနိုင်ရည်တို့ဖြင့် အထူးပြုထားပြီး၊ ၎င်းသည် 3-side flexible mounting နှင့် တိကျသော stroke adjustment ကို ပံ့ပိုးပေးပါသည်။ တိကျသောလမ်းညွှန်မှုလိုအပ်ချက်များအတွက် အင်ဂျင်နီယာချုပ်လုပ်ထားသော၊ ဤဆလင်ဒါကို တိကျစွာနေရာချထားခြင်း၊ အလုပ်ခွင်နှိပ်ခြင်း၊ ပစ္စည်းလွှဲပြောင်းခြင်းနှင့် အလုပ်ခွင်ပိတ်ဆို့ခြင်းစသည့် အလိုအလျောက်လုပ်ငန်းစဉ်များတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားပြီး Standard automation stations များအတွက် ယုံကြည်စိတ်ချရသော heavy-load guiding solution အဖြစ်ဆောင်ရွက်ပေးပါသည်။

1. အခြေခံဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

• High-Rigidity Synchronous Double Rod ဖွဲ့စည်းတည်ဆောက်ပုံ: ပစ္စတင်တစ်လုံးတည်းနှင့် အပြိုင်တင်းကျပ်သော ပစ္စတင်ချောင်းနှစ်ခုကို တပ်ဆင်ထားပြီး၊ တိုးချဲ့ထားသော လျှောများကို ထမ်းသောချုံများဖြင့် တပ်ဆင်ထားသည်။ dual-rod synchronous မောင်းနှင်မှုဒီဇိုင်းသည် ±0.1°~±0.2° ၏ လည်ပတ်မှုဆန့်ကျင်တိကျမှုဖြင့် သုည-ဘက်သို့ လှည့်ပတ်မှုကို ရရှိစေပြီး လှံတံလွှဲခြင်းကို ထိထိရောက်ရောက်ဖယ်ရှားပေးပြီး တည်ငြိမ်သောမျဉ်းဖြောင့်ရွေ့လျားမှုကိုသေချာစေသည်။

• ချိန်ညှိနိုင်သော Buffering & Stroke Fine-Tuning: Built-in ချိန်ညှိနိုင်သော ရော်ဘာတိုက်မှုဆန့်ကျင်သည့် pad သည် တိကျသောလေဖြတ်ခြင်းကို ကောင်းစွာချိန်ညှိခြင်းနှင့် ပျော့ပျောင်းသောကြားခံစနစ်ကို ပံ့ပိုးပေးသည်၊ လည်ပတ်မှုအကျိုးသက်ရောက်မှု၊ တုန်ခါမှုနှင့် ဆူညံသံများကိုလျှော့ချရန်၊ မကြာခဏအပြန်အလှန်အလုပ်လုပ်သည့်အခြေအနေများနှင့်လိုက်လျောညီထွေဖြစ်စေရန်အတွက် နောက်ဘက်ပုံသေကြားခံနှင့်ပူးပေါင်းဆောင်ရွက်ခြင်း။

• Flexible Mounting & Piping Design: အောက်ခြေ၊ အပေါ်နှင့် ဘေးမျက်နှာပြင်များတွင် တပ်ဆင်ထားသော အပေါက်များသည် 3-direction ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်မှုကို နားလည်သဘောပေါက်ပါသည်။ ရွေးချယ်နိုင်သော နှစ်ဘက်ပိုက်အပြင်အဆင်သည် အမျိုးမျိုးသောစက်ပစ္စည်းဖွဲ့စည်းပုံများအတွက် လေဆားကစ်အစီအစဉ်ကို အကောင်းဆုံးဖြစ်အောင်လုပ်ဆောင်သည်။ Standard side switch grooves များသည် အပိုကွင်းများမပါဘဲ တိုက်ရိုက် magnetic switch တပ်ဆင်ခြင်းကို ခွင့်ပြုသည်။

• Standard Magnetic Configuration: လေဖြတ်ခြင်း တည်နေရာကို သိရှိခြင်းအတွက် တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (S suffix) ကို ရနိုင်သည် ။ သံလိုက်မဟုတ်သော ဗားရှင်းသည် မတူကွဲပြားသော လုပ်ဆောင်မှုဆိုင်ရာ တောင်းဆိုချက်များကို ဖြည့်ဆည်းရန် အထူးစွက်ဖက်မှု-ထိခိုက်လွယ်သော အခြေအနေများအတွက် ရွေးချယ်နိုင်သည်။

2. Key Difference vs CXS/CXSJ Series

• TR စီးရီး: စံ single-piston နှစ်ထပ်တုတ်ဖွဲ့စည်းပုံ၊ ဆလင်ဒါတစ်လုံးထိုးထွက်ရှိမှု၊ ပိုမိုတောင့်တင်းခိုင်မာမှုနှင့် သာလွန်လေးလံသောဝန်ကိုဆန့်ကျင်သည့်စွမ်းဆောင်ရည်၊ ခိုင်မာမှုမြင့်မားသောလမ်းပြမှုနှင့် တာရှည်လေဖြတ်မှုပြင်းထန်သည့်အခြေအနေများအတွက်စံပြဖြစ်သည်။

• CXS/CXSJ စီးရီးများ: Dual-piston double-rod တည်ဆောက်ပုံ၊ ပွတ်တိုက်မှု နည်းပါးပြီး ပိုမိုချောမွေ့သော မြန်နှုန်းမြင့် လုပ်ဆောင်ချက်ပါရှိသော၊ မြန်နှုန်းမြင့် ကောက်ချက်နေရာနှင့် တွန်းအား တိုတောင်းသော လုပ်ငန်းခွင် အခြေအနေများအတွက် ပိုမိုသင့်လျော်ပါသည်။

Core စီးရီးခွဲများ အမျိုးအစားခွဲခြားခြင်း ( Rod Type နှင့် Mounting Style )

TR စီးရီးတွင် ကွဲပြားသော အလိုအလျောက်စနစ် အပြင်အဆင် တောင်းဆိုမှုများနှင့် ကိုက်ညီစေရန် TR စီးရီးတွင် စံ universal၊ bilateral synchronous နှင့် ultra-compact installation scenarios များကို အပြည့်အဝ အကျုံးဝင်ပါသည်။

စီးရီးခွဲများ	Rod အမျိုးအစား	ကုတ်	အဓိကအင်္ဂါရပ်များ	လျှောက်လွှာအခြေအနေများ
TR	အထွက်တံ (စံ)၊	TR	တစ်ခုတည်းအဆုံးသတ်တံတိုးချဲ့မှု၊ စံ JIS တင်းကျပ်မှု၊ universal လမ်းညွှန်စွမ်းဆောင်ရည်	ယေဘူယျတိကျစွာ တည်နေရာပြခြင်း၊ workpiece နှိပ်ခြင်း၊ သမားရိုးကျ ပစ္စည်းလွှဲပြောင်းခြင်း စခန်းများ
TRW	ကြိမ်လုံးဖြင့် နှစ်ချက်	TRW	Dual-end rod ထိုးဖောက်မှု၊ အပြန်အလှန် workpiece mounting၊ symmetrical bidirectional motion	အမျိုးအစားအားဖြင့် workpiece lifting၊ two-side centering positioning၊ bidirectional synchronous operation
TRJ	ကျစ်လစ်သောကိုယ်ထည် (ကြိမ်လုံးတစ်ခုတည်း)	TRJ	ပိုတိုပြီး ပေါ့ပါးသော ကိုယ်ထည်၊ အလွန်အကျုံးဝင်သော ဖွဲ့စည်းပုံ၊ ပေါ့ပါးသော ဒီဇိုင်း	အလွန်ကျဉ်းမြောင်းသော တပ်ဆင်နေရာ၊ ပေါ့ပါးသော အလိုအလျောက် စက်ကိရိယာများ၊ သိပ်သည်းဆလင်ဒါ စီစဉ်မှု အခြေအနေများ

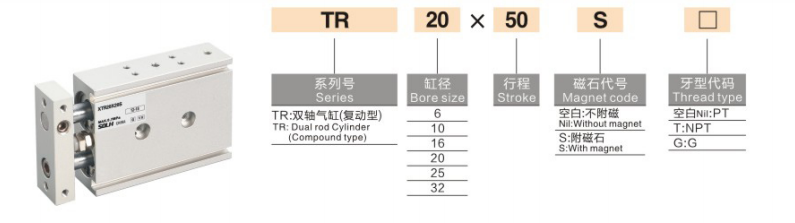

မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများ အပြည့်အစုံ

မော်ဒယ် နမူနာ- TR20×50S

1. ကုဒ်အမည်သတ်မှတ်ခြင်း။

၁။ စီးရီးကုဒ်: TR (စံတစ်ခုတည်းလှံတံ) / TRW (ကြိမ်လုံးဖြင့် နှစ်ဆ) / TRJ (ကျစ်လစ်သော အမျိုးအစား)

၂။ အရွယ်အစား: 6 / 10 / 16 / 20 / 25 / 32mm (စံ JIS ထွင်းဖေါက်အကွာအဝေး အပြည့်အစုံ)

၃။ Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (အမြင့်ဆုံး လေဖြတ်: 200mm)

၄။ သံလိုက်ကွင်းပုံစံဖွဲ့စည်းမှု: S = built-in သံလိုက်လက်စွပ် (သံလိုက်ခလုတ်ကို တပ်ဆင်နိုင်သော၊ ပုံသေစံ); No S = သံလိုက်မဟုတ်သော အမျိုးအစား (အထူးစိတ်ကြိုက်၊ အသုံးပြုခဲ)

၅။ Port Thread အမျိုးအစား: မူရင်း PT (Rc) thread; ရွေးချယ်နိုင်သော G thread (suffix G) / NPT thread (suffix T)

၆။ သံလိုက်ခလုတ်- ရွေးချယ်နိုင်သော D-M9B၊ D-A93၊ CS1-J၊ CS1-G နှင့် အခြားသော စကြာဝဠာမော်ဒယ်များ၊ ကွင်းစကွင်းပိတ်များမပါဘဲ ဘေးဘက်သီးသန့်ထားသော grooves များတွင် တိုက်ရိုက်တပ်ဆင်ထားသည်

ယေဘူယျစံပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ

(စံစမ်းသပ်မှုအခြေအနေများ- 20 ℃ ပုံမှန်အပူချိန်၊ ခြောက်သွေ့သောလေ)

• လည်ပတ်မှုမုဒ်: နှစ်ချက်-သရုပ်ဆောင်ပြီး ပစ္စတင် မောင်းနှင်ခြင်း။

• အလုပ်ဖိအားအတိုင်းအတာ: 0.15~1.0MPa (φ6 bore: 0.2~1.0MPa)

• သက်သေဖိအား: 1.5MPa

• ပတ်ဝန်းကျင် အပူချိန်: -20 ℃ ~ 70 ℃ (ရေခဲမပါသောလည်ပတ်မှုပတ်ဝန်းကျင်)

• လည်ပတ်မှုမြန်နှုန်း: 30~500mm/s

• Anti-Rotation တိကျမှု: ±0.1° (ပိုက် ≥16mm၊ မြင့်မားသောတိကျမှု); ±0.2° (φ6/φ10 သေးငယ်သော ပေါက်များ)

• ကြားခံမုဒ်: ရှေ့ချိန်ညှိနိုင်သော ရော်ဘာတိုက်မှုဆန့်ကျင်ရေးပြား + နောက်ဘက်တွင် တပ်ဆင်ထားသော ရော်ဘာကြားခံ (လေတိုက်မှုကြားခံရွေးချယ်စရာမရှိပါ)

• Piping Port အရွယ်အစား

￮ φ6 / φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Mounting & Piping: 3-ခြမ်း တပ်ဆင်ခြင်း (အောက်ခြေ/အပေါ်/ဘေး)၊ ပြောင်းလွယ်ပြင်လွယ်ရှိသော အပြင်အဆင်ကို လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ရန်အတွက် ရွေးချယ်နိုင်သော နှစ်ဘက်ပိုက် အပြင်အဆင်

သီအိုရီပိုင်းတွန်းအားနှင့် တင်းမာမှုဒေတာ (@0.5MPa၊ ယူနစ်- N)

စံပြဆလင်ဒါတစ်ခုတည်း တွန်းထုတ်သည့်စနစ်ပါရှိသော Single-piston ဖွဲ့စည်းပုံ၊ လေးလံသောလမ်းညွှန်မှုအခြေအနေများအတွက် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော

အရွယ်အစား (မီလီမီတာ)	ထိုး (N)	တင်းမာမှု (N)
6	14	13
10	39	37
16	101	98
20	157	153
25	245	240
32	402	396

အမြန်ရွေးချယ်ရေးလမ်းညွှန်

၁။ Thrust & Rigidity ဝယ်လိုအား: နှစ်ဆ တွန်းထုတ်မှု နှင့် မြန်နှုန်းမြင့် ရွေးချယ်မှု နေရာအတွက် လုပ်ဆောင်စရာများအတွက် CXS/CXSJ ကို ရွေးပါ။ ခိုင်မာမှုမြင့်မားသောလမ်းပြမှု၊ လေးလံသောဝန်ခံနိုင်ရည်နှင့် ကြာရှည်လေဖြတ်တည်ငြိမ်သောလည်ပတ်မှုအတွက် TR စီးရီးကို ရွေးချယ်ပါ။

၂။ တပ်ဆင်ခြင်း Space Adaptation− အလွန်ကျစ်လျစ်ကျဉ်းမြောင်းသောနေရာအတွက် CXSJ ကို ဦးစားပေးပါ၊ သမားရိုးကျကျစ်လစ်သောနေရာအတွက် CXS နှင့် Standard space နှင့် long-stroke heavy-load scenarios အတွက် TR ကို ဦးစားပေးပါ။

၃။ Rod အမျိုးအစား ရွေးချယ်ခြင်း။: single-direction linear motion အတွက် standard TR single-end rod ကိုအသုံးပြုပါ။ အပြန်အလှန်တပ်ဆင်ခြင်းနှင့် bidirectional synchronous လုပ်ဆောင်မှုအတွက် TRW ကို လှံတံဖြင့်နှစ်ချက်ရွေးချယ်ပါ။

၄။ Positioning Detection Configurationလေဖြတ်ခြင်း အနေအထားကို သိရှိရန် လိုအပ်ပါက တပ်ဆင်ထားသော သံလိုက်လက်စွပ် (TRxx×xxS) ဖြင့် S ၏ နောက်ဆက်တွဲကို ရွေးပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

SOLH TR စီးရီး JIS standard twin shaft cylinder သည် မြင့်မားသော တောင့်တင်းမှု၊ တိကျသော လှည့်ပတ်မှု စွမ်းဆောင်ရည် နှင့် ခိုင်ခံ့သော ဘေးတိုက်ဝန်ခံနိုင်ရည်ရှိသော၊ ကွဲပြားသော လှံအမျိုးအစားများနှင့် ကျစ်လစ်သောဗားရှင်းများရရှိနိုင်ပြီး တိကျမှုမြင့်မားသော လမ်းပြမှု၊ တာရှည်လေဖြတ်ခြင်းနှင့် လေးလံသော အလိုအလျောက်နေရာချထားခြင်းနှင့် လွှဲပြောင်းခြင်းဘူတာများအတွက် ဦးစားပေးဖြေရှင်းချက်ဖြစ်သည်။
