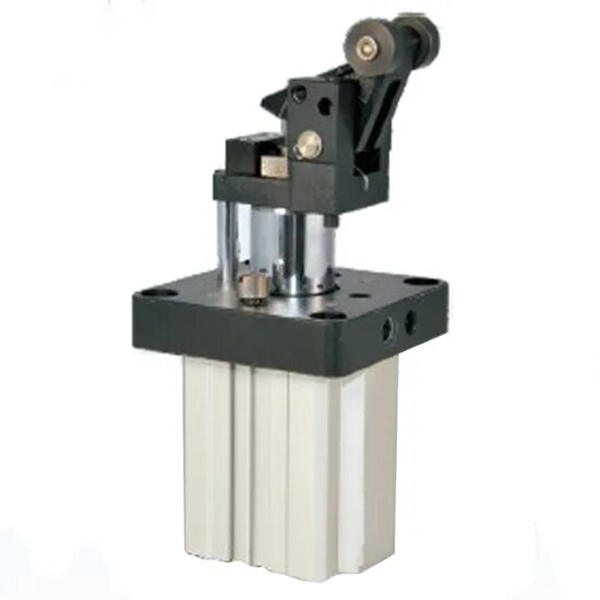

TWH/TWM စီးရီးလီဗာ ကြိတ်စက် ရပ်တန့်ထားသော ဆလင်ဒါ | Self-Locking Heavy-Duty Stop Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH TWH/TWM စီးရီးများသည် အလယ်အလတ်နှင့် လေးလံသော အလိုအလျောက် သယ်ဆောင်သည့် လိုင်းများအတွက် ဒီဇိုင်းထုတ်ထားသော လီဗာရိုလာအမျိုးအစား အကြီးစားစပွန်ဆာ ဆလင်ဒါများဖြစ်သည်။ φ20mm မှ φ80mm မှ φ80mm အတွင်းရှိ bore အရွယ်အစားများကို ဖုံးအုပ်ထားသော series တွင် built-in self-locking anti-rebound ယန္တရား၊ standard adjustable hydraulic buffer၊ high-rigidity lever structure နှင့် integrated flange mounting အပါအဝင် အဓိကအားသာချက်များ ပါဝင်သည်။ ၎င်းသည် 30 မှ 300 ကီလိုဂရမ်ရှိသော pallets များနှင့် tooling plates များကို တည်ငြိမ်စွာကိုင်တွယ်နိုင်ပြီး၊ conveyor stop, transfer positioning and station anti-shifting တို့အတွက် တွင်ကျယ်စွာအသုံးပြုသည်၊၊ အလယ်အလတ်နှင့် လေးလံသော အလိုအလျောက်လုပ်ဆောင်မှုအခြေအနေများအတွက် ပင်မရေစီးကြောင်းယုံကြည်စိတ်ချရသော stopper solution အဖြစ်ဆောင်ရွက်ပေးပါသည်။

  1.1 Lever Roller Force-Boosting Structure

     double-acting lever roller ဒီဇိုင်းကို လက်ခံကျင့်သုံးပြီး ထုတ်ကုန်သည် လီဗာအား ချဲ့ထွင်ခြင်းနှင့် rolling contact လုပ်ဆောင်ခြင်းဆိုင်ရာ နိယာမကို အသုံးပြုသည်။ ၎င်းသည် သက်ရောက်မှုနည်းပါးပြီး ချောမွေ့စွာ လှိမ့်လည်ပတ်မှုနှင့်အတူ ကြီးမားသော ရပ်တန့်အင်အားကို ပေးစွမ်းနိုင်ပြီး၊ စက်ပစ္စည်းနှင့် အလုပ်ခွင်နှစ်ခုစလုံးကို ရပ်တန့်ထားစဉ်အတွင်း တင်းကျပ်သောအကျိုးသက်ရောက်မှုကို ထိရောက်စွာ လျှော့ချပေးပါသည်။

  1.2 Core Self-Locking Anti-Rebound လုပ်ဆောင်ချက်

     ရွေးချယ်နိုင်သော အဆင့်မြှင့်တင်မှုအဖြစ် ပေါင်းစပ်စက်ပိုင်းဆိုင်ရာ ကိုယ်တိုင်သော့ခတ်သည့် ယန္တရားတစ်ခု တပ်ဆင်ထားသည်။ လုပ်ငန်းခွင်ထိခိုက်မှုရပ်သွားပြီးနောက်၊ ဆလင်ဒါသည် လုပ်ငန်းခွင်သို့ ပြန်ထွက်ခြင်းနှင့် နောက်ပြန်တွန်းခြင်းကို တားဆီးရန်၊ ဘူတာရုံရွှေ့ပြောင်းခြင်းဆိုင်ရာ ပြဿနာများကို ဖယ်ရှားပေးပြီး ထုတ်လုပ်မှုလိုင်းတည်ငြိမ်မှုနှင့် တည်နေရာတိကျမှုတို့ကို အလွန်တိုးတက်ကောင်းမွန်စေပါသည်။

  1.3 အဆင့်လိုက် ဟိုက်ဒရောလစ် ကြားခံစနစ်

     • φ20/φ25 သေးငယ်သော ဖောက်ပြား: ချိန်ညှိ၍မရသော ဟိုက်ဒရောလစ်ကြားခံဖြင့် လိုက်လျောညီထွေရှိသော၊ ကုန်ကျစရိတ်သက်သာသော တည်ငြိမ်သော အရှိန်အဟုန်ဖြင့် ပေါ့ပါးသော ဝန်နည်းပါးသော လုပ်ငန်းအခြေအနေများနှင့် စုံလင်စွာလိုက်ဖက်ပါသည်။

     • φ32–φ80 ကြီးမားသော ပေါက်: ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံဖြင့် တပ်ဆင်ထားသည်။ အသုံးပြုသူများသည် သက်ရောက်မှုစွမ်းအင်ကို အပြည့်အ၀စုပ်ယူနိုင်ပြီး ထိခိုက်မှုလုံးဝရပ်တန့်သွားစေရန်၊ ကွဲပြားသောအလေးချိန်များနှင့် လိုက်ဖက်သော workpieces များနှင့် သယ်ဆောင်ခြင်းအမြန်နှုန်းများကို ပြောင်းလဲရန်အတွက် ချိန်ညှိဒစ်ကို လွတ်လပ်စွာ လှည့်နိုင်သည်။

  1.4 High-Rigidity & Long-Life Design

     ထူထဲသော hard chrome-plated piston rod နှင့် hard anodized ဆလင်ဒါကိုယ်ထည်ကို အသုံးပြု၍ အလွန်ကောင်းမွန်သော ဝတ်ဆင်မှုခံနိုင်ရည်၊ ဖိအားခံနိုင်ရည်နှင့် သက်ရောက်မှုခံနိုင်ရည်တို့ ပါဝင်ပါသည်။ စံချိန်မီ ဆီကင်းစင်သော လည်ပတ်မှုဒီဇိုင်းသည် သန့်ရှင်းသော ထုတ်လုပ်မှုပတ်ဝန်းကျင်နှင့် ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးပြီး ဝန်ဆောင်မှုသက်တမ်း တိုးမြင့်ထားသော ဂဟေဆော်သည့် ရေပက်ခြင်းခံနိုင်သော အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

  1.5 Flexible Installation & Switch Layout

     Standard flange တပ်ဆင်ခြင်းသည် မြန်ဆန်ပြီး တည်ငြိမ်သော တပ်ဆင်မှုကို သေချာစေသည်။ ဆလင်ဒါကိုယ်ထည်အား အပိုအပိုပစ္စည်းများမပါဘဲ တိုက်ရိုက်သံလိုက်ခလုတ်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးသည့် အာရုံခံကိရိယာများတပ်ဆင်ခြင်း grooves များဖြင့် ကြိုတင်ထိန်းသိမ်းထားသည်။ 4-side mounting design သည် ခိုင်ခံ့သော အပြင်အဆင် လိုက်လျောညီထွေရှိမှုဖြင့် ဆိုက်အတွင်း တပ်ဆင်မှု အနှောင့်အယှက်ကို ရှောင်ရှားသည်။

  1.6 မော်ဒယ်လုပ်ငန်းဆိုင်ရာ ကွဲပြားမှု

     • TWH စီးရီး: လေးလံသောဝန်နှင့် ကြိမ်နှုန်းမြင့်မားသော စတန့်ရပ်သည့် အခြေအနေများအတွက် အမြင့်ဆုံး ရပ်တန့်နိုင်သော တွန်းအားပါရှိသော စံနှစ်ချက်သရုပ်ဆောင်သည့် ဖွဲ့စည်းပုံ။

     • TWM စီးရီး− တပ်ဆင်ထားသော စပရိန်ဖွဲ့စည်းပုံဖြင့် နှစ်ချက်လုပ်ဆောင်ခြင်း၊ ဓာတ်အားချို့ယွင်းပြီးနောက် အလိုအလျောက် လွှတ်ပေးရန်၊ အန္တရာယ်များသော ဘူတာများအတွက် စက်ပစ္စည်းများနှင့် ပုဂ္ဂိုလ်ရေးဆိုင်ရာ လုံခြုံရေးကို ဦးစားပေးခြင်း။

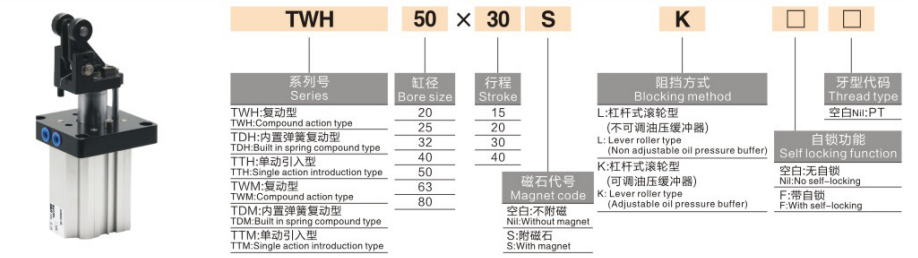

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1. ရိုးရိုးစံနမူနာများ: TWH50-30SK-F, TWM63-30K-F

  2. စံအမိန့်နမူနာများ

     • Self-Locking Medium-Load Model- TWH50-30S-F (φ50 ဖောက်၊ 30 မီလီမီတာ လေဖြတ်ခြင်း၊ ချိန်ညှိ၍မရသော ဟိုက်ဒရောလစ်ကြားခံ၊ ကိုယ်တိုင်သော့ခတ်ခြင်း လုပ်ဆောင်ချက်ပါရှိသော)

     • Safety Power-Off Release Model- TWM63-30K-F (φ63 ဖောက်၊ 30 မီလီမီတာ လေဖြတ်ခြင်း၊ ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံ၊ တပ်ဆင်ထားသော စပရိန်ဘေးကင်းရေးဖွဲ့စည်းပုံ၊ ကိုယ်တိုင်သော့ခတ်ထားသော)

3. အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ 0.5MPa စံသတ်မှတ်ချက်အခြေအနေ)

 3.1 အခြေခံသတ်မှတ်ချက်များ

     • လည်ပတ်မှုမုဒ်: TWH = နှစ်ချက်သရုပ်ဆောင်ခြင်း; TWM = နွေဦးတွင် တပ်ဆင်ထားသော နှစ်ချက်ဖြင့် သရုပ်ဆောင်ခြင်း။

     • အလုပ်ဖိအားအတိုင်းအတာ: 0.05~1.0MPa; သက်သေဖိအား: 1.5MPa

     • ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

     • ကြားခံဖွဲ့စည်းမှု: φ20/φ25 = ချိန်ညှိမရသော ဟိုက်ဒရောလစ်ကြားခံ၊ φ32~φ80 = ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံ

     • ချောဆီမုဒ်: ဆီလွတ် လည်ပတ်မှု

     • တပ်ဆင်ခြင်းနည်းလမ်း: ပုံမှန်အနားကွပ်တပ်ဆင်ခြင်း။

  3.2 Standard Bore & Stroke ပေါင်းစပ်မှု

 3.3 သီအိုရီအရ ရပ်တန့်ခြင်းအင်အားစု (ယူနစ်- N @0.5MPa၊ လီဗာအထွက်၊ TWH)

  3.4 ထုတ်ကုန်အလေးချိန် (ယူနစ်- ကီလိုဂရမ် @ Standard Stroke၊ TWH)

4. အဓိကဖွဲ့စည်းပုံနှင့် ရွေးချယ်မှု လမ်းညွှန်ချက်များ

 4.1 Buffer အမျိုးအစား ရွေးချယ်မှု

     • ၎။ ချိန်ညှိ၍မရသော ဟိုက်ဒရောလစ် ကြားခံ: φ20/φ25 သေးငယ်သော ပေါက်များအတွက် ရည်စူးထားသည်။ ကုန်ကျစရိတ်သက်သာသည်၊ တည်ငြိမ်သောပုံသေ buffering စွမ်းဆောင်ရည်ဖြင့် ပေါ့ပါးသောဝန်များ (≤50kg) နှင့် မြန်နှုန်းနိမ့်လည်ပတ်မှု (≤0.3m/s) အတွက် သင့်လျော်သည်။

     • K ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံ: φ32–φ80 ကြီးမားသော ပေါက်များအတွက် သီးသန့်။ အလတ်စားနှင့် လေးလံသောဝန်များ (50-300 ကီလိုဂရမ်) နှင့် အလတ်စား မြန်နှုန်းမြင့် လည်ပတ်မှု (≤0.5m/s)၊ ကွဲပြားသော လုပ်ငန်းခွင်အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင် အခမဲ့ စိုစွတ်သော ချိန်ညှိမှုကို ပံ့ပိုးပေးပါသည်။

 4.2 Self-Locking Function ရွေးချယ်မှု

     • F Self-locking အမျိုးအစား (အကြံပြုထားသည်): workpiece ထိခိုက်မှု ရပ်တန့်ပြီးနောက် အလိုအလျောက်သော့ခတ်ခြင်း၊ အလုပ်ခွင်ပြန်ထွက်ခြင်းနှင့် ဘူတာရုံရွှေ့ပြောင်းခြင်းကို ထိထိရောက်ရောက် ကာကွယ်ပေးခြင်း။ လည်ပတ်မှုတည်ငြိမ်မှုကို အလွန်တိုးတက်ကောင်းမွန်စေသော အပြည့်အဝ အလိုအလျောက် ဆက်တိုက် ပို့ဆောင်ပေးသည့်လိုင်းများအတွက် အကောင်းဆုံးဖြစ်သည်။

     • လော့ခ်ချခြင်းမဟုတ်သော အမျိုးအစား: သေးငယ်သော ပြောင်းပြန်အကျိုးသက်ရောက်မှုနှင့် ကိုယ်တိုင်ပြန်လည်သတ်မှတ်မှုရှိသော အခြေအနေများအတွက်သာ သက်ဆိုင်ပါသည်။ တည်နေရာတည်ငြိမ်မှု ညံ့ဖျင်းမှုကြောင့် အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများအတွက် မထောက်ခံပါ။

  4.3 လုပ်ဆောင်ချက်မုဒ် ရွေးချယ်မှု

     • TWH Double-Acting: နှစ်လမ်းညွန်ထိန်းချုပ်နိုင်သော ကုပ်နှင့်ထုတ်လွှတ်ခြင်းဖြင့် အမြင့်ဆုံး ရပ်တန့်အင်အား။ လေးလံသောဝန်နှင့် ကြိမ်နှုန်းမြင့် စက်ဘီးစီးခြင်းစသည့် စက်ဘီးစီးခြင်းဆိုင်ရာ အခြေအနေများအတွက် အကောင်းဆုံးပြင်ဆင်ထားပါသည်။

     • TWM Spring-Loaded Double-Acting: ပါဝါချို့ယွင်းသောအခါ အလိုအလျောက် လွှတ်ပေးခြင်း၊ စက်ပစ္စည်းများနှင့် ပုဂ္ဂိုလ်ရေးဆိုင်ရာ ဘေးကင်းမှုကို သေချာစေသည်။ အန္တရာယ်ရှိသော အလုပ်ရုံများနှင့် ပါဝါပိတ်ခြင်း ကာကွယ်ရေး အပလီကေးရှင်းများအတွက် ဦးစားပေးထားသည်။

5. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • အလတ်စားနှင့် အကြီးစား ကွန်ဗွေယာလိုင်းများ: အီလက်ထရွန်နစ်ပစ္စည်း၊ အိမ်သုံးပစ္စည်းနှင့် ထောက်ပံ့ပို့ဆောင်ရေးစက်မှုလုပ်ငန်းများရှိ 50 မှ 300 ကီလိုဂရမ်ရှိသော ကွက်လပ်များနှင့် ကိရိယာတန်ဆာပလာများကို ရပ်တန့်ခြင်း၊ လွှဲပြောင်းခြင်းနှင့် ဆန့်ကျင်ခြင်းအတွက် အထူးပြုပြီး တည်ငြိမ်သော အလယ်အလတ် လေးလံသောဝန်ကန့်သတ်ခြင်းစွမ်းဆောင်ရည်ကို ပေးဆောင်သည်။

     • အလိုအလျောက် ပစ္စည်းကိုင်တွယ်ခြင်း လိုင်းများ: အလတ်စား မြင့်မားသော မြန်နှုန်း (≤0.5m/s) ကြိတ်စက်နှင့် ခါးပတ်အသွားအလာများပေါ်တွင် ရပ်တန့်ထားသော workpiece ကို အသုံးပြုသည်။ ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံသည် ပျော့ပျောင်းပြီး ထိခိုက်မှုကင်းသော ရပ်တန့်ခြင်းလုပ်ငန်းစဉ်ကို ရရှိပြီး အလုပ်အပိုင်းအစများကို ကာကွယ်ပေးသည်။

     • စက်ကိရိယာနှင့် ဂဟေဆော်သည့်စခန်းများ: စက်ကိရိယာတင်ခြင်း/ချခြင်း ကန့်သတ်ခြင်းနှင့် ဂဟေဆက်ခြင်း တပ်ဆင်ခြင်းအတွက် သင့်လျော်သည်။ သက်ရောက်မှုခံနိုင်ရည်ရှိခြင်းနှင့် ဂဟေဆက်ခြင်းမှ ကပ်ငြိခြင်းမှ ကာကွယ်ပေးခြင်း တို့ပါဝင်ပြီး ကြမ်းတမ်းသောစက်မှုလုပ်ငန်းခွင်အခြေအနေများနှင့် တည်ငြိမ်စွာလိုက်လျောညီထွေဖြစ်စေသည်။

     • AS/RS နှင့် AGV Docking စနစ်များ: stereoscopic warehouse pallet ရပ်တန့်ခြင်းနှင့် AGV တိကျသော docking positioning အတွက် အသုံးပြုသည်။ အလိုအလျောက်လော့ခ်ချခြင်း ဆန့်ကျင်ဘက်ဒီဇိုင်းသည် အသိဉာဏ်ရှိသော သိုလှောင်မှုစနစ်များအတွက် တည်ငြိမ်သောလုပ်ဆောင်ချက်နှင့် ယုံကြည်စိတ်ချရသော အချက်ပြတုံ့ပြန်ချက်ကို သေချာစေသည်။

6. 3-အဆင့် အမြန်ရွေးချယ်ရေး လမ်းညွှန်

     ၁။ အရွယ်အစား ရွေးချယ်မှု: workpiece အလေးချိန်နှင့် လည်ပတ်နှုန်းအလိုက် bore ကို ရွေးပါ။ ဘေးကင်းရေးစံနှုန်းကို လိုက်နာပါ- သီအိုရီအရ ရပ်တန့်အင်အား ≥ အမှန်တကယ် ဝန် × 2. 50 ကီလိုဂရမ်အောက် ဝန်အတွက် φ25; 50-150 ကီလိုဂရမ်ဝန်အတွက် φ32/φ40; 150-300 ကီလိုဂရမ်ဝန်အတွက် φ50/φ63။

     ၂။ Buffer အမျိုးအစား ရွေးချယ်မှုφ20/φ25 bores အတွက် S ကို ချိန်ညှိနိုင်သော ကြားခံကို ရွေးပါ။ ပြောင်းလဲနိုင်သော အမြန်နှုန်းနှင့် ဝန်အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင် φ32 အထက်ရှိ bores အတွက် K ချိန်ညှိနိုင်သော ကြားခံကို ရွေးချယ်ပါ။

     ၃။ Functional Configuration ရွေးချယ်မှု: အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများအားလုံးအတွက် F ကိုယ်တိုင်သော့ခတ်ခြင်းကို ရွေးချယ်ပါ။ လေးလံသောဝန်နှင့် ကြိမ်နှုန်းမြင့်သော အခြေအနေများအတွက် TWH နှစ်ထပ်သရုပ်ဆောင်မှုကို လက်ခံပါ။ လုံခြုံရေးဦးစားပေးနှင့် ပါဝါပိတ်ကာကွယ်ရေးစခန်းများအတွက် TWM စပရိန်တင်ထားသော အမျိုးအစားကို ရွေးချယ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH TWH/TWM စီးရီး အလတ်စား လေးလံသော လီဗာ ရိုလာကိုပိတ်ဆလင်ဒါများသည် 30 မှ 300 ကီလိုဂရမ် အလိုအလျောက် ပို့ဆောင်ပေးသည့် စက်နှင့် ထုတ်လုပ်မှု စခန်းများအတွက် တည်ငြိမ်၊ ထိခိုက်မှု နည်းပါးပြီး ဘေးကင်းမှု မြင့်မားသော ပရော်ဖက်ရှင်နယ် ရပ်တန့်မှု ဖြေရှင်းနည်းများကို ပံ့ပိုးပေးပါသည်။
