TWQ Series Fixed Height Stopper Cylinder | Compact Light နှင့် Medium Duty Stop Cylinder

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

1. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်နှင့် အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

     SOLH TWQ စီးရီးသည် အလင်းနှင့် အလတ်စား အလိုအလျောက် သယ်ယူပို့ဆောင်ရေးလိုင်းများအတွက် အကောင်းဆုံးပြင်ဆင်ထားသော အမြင့်ဆို့ဆလင်ဒါတစ်ခုဖြစ်သည်။ ၎င်းတွင် ကျစ်လစ်သိပ်သည်းသော ကိုယ်ထည်တည်ဆောက်ပုံ၊ ရွေးချယ်နိုင်သော ချောင်းအဆုံးအမျိုးအစား လေးခု၊ ဟိုက်ဒရောလစ်ကြားခံ ရရှိနိုင်မှုနှင့် ရွေးချယ်နိုင်သော စက်ပိုင်းဆိုင်ရာ အလိုအလျောက်သော့ခတ်ခြင်း လုပ်ဆောင်ချက်တို့ပါရှိသည်။ 10 မှ 150 ကီလိုဂရမ်ရှိသော ပန်းကန်ပြားနှင့် ကိရိယာတန်ဆာပလာများကို ရပ်တန့်ခြင်း၊ ဘူတာရုံကန့်သတ်ခြင်းနှင့် လွှဲပြောင်းနေရာချထားခြင်းအတွက် သင့်လျော်သော TWQ ဆလင်ဒါသည် ပေါ့ပါးပြီး လတ်ဆက်သော အလိုအလျောက်လုပ်ဆောင်မှုအခြေအနေများအတွက် ကုန်ကျစရိတ်မြင့်မားသော စံဖြေရှင်းချက်တစ်ခုအဖြစ် ဆောင်ရွက်ပါသည်။

 1.1 ပုံသေ Mounting အမြင့်ဒီဇိုင်း

     ပေါင်းစပ်ပုံသေ-အမြင့်ကိုယ်ထည်သည် မြင့်မားသော ထပ်တလဲလဲနေရာချထားမှုတိကျမှုနှင့်အတူ လျင်မြန်ပြီး ရိုးရှင်းသောတပ်ဆင်မှုကို သေချာစေသည်။ ၎င်းသည် စံချိန်စံညွှန်းသတ်မှတ်ထားသော conveyor station layouts များနှင့် ကိုက်ညီပြီး၊ အမြင့်ချိန်ညှိခြင်းလုပ်ငန်းစဉ်များကို ဖယ်ရှားကာ site တွင်ဖြန့်ကျက်မှုထိရောက်မှုကို ပိုမိုကောင်းမွန်စေပါသည်။

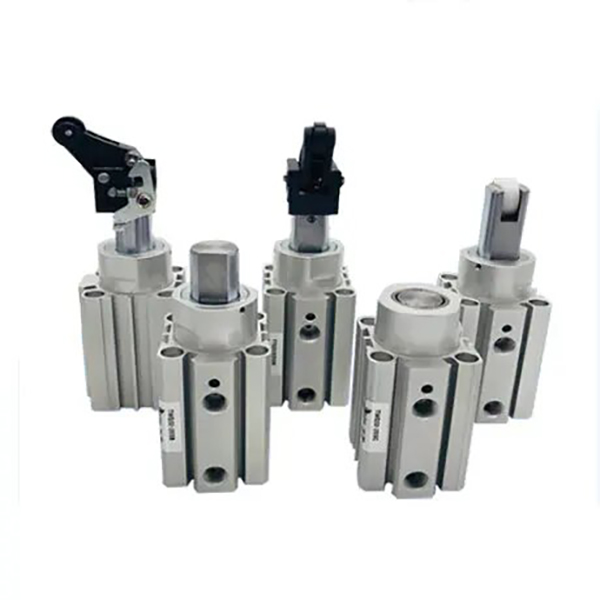

 1.2 ဘက်စုံသုံးလှံတံ လေးမျိုး (Core Advantage)

     • B Flat Rod အမျိုးအစား: Anti-rotation flat piston rod ဖွဲ့စည်းပုံသည် တည်ငြိမ်သော ရပ်တန့်ခြင်း စွမ်းဆောင်ရည် နှင့် ပြင်းထန်သော eccentric load resistance ကို ပေးစွမ်းပြီး ဘေးတိုက်တွန်းအား အခြေအနေများအောက်တွင် တိကျသော အနေအထားကို ထိန်းသိမ်းထားသည်။

     • C Round Rod အမျိုးအစား: ကြီးမားသော ဘေးတိုက်တွန်းအားနှင့် တိကျသောကိရိယာနေရာချထားမှု လိုအပ်ချက်များရှိသော လုပ်ငန်းအခြေအနေများအတွက် အထူးဒီဇိုင်းထုတ်ထားသော ပြင်းထန်သောသက်ရောက်မှုခံနိုင်ရည်ရှိသော ခိုင်မာသောအဝိုင်းပစ္စတင်လှံတံ။

     • R Roller Lever အမျိုးအစား: လီဗာ + လှိမ့်ထိတွေ့မှုဖွဲ့စည်းပုံသည် ချောမွေ့စွာ လှိမ့်ရွေ့လျားခြင်းဖြင့် ရပ်တန့်သက်ရောက်မှုကို လျှော့ချပေးသည်၊၊ မြန်နှုန်းမြင့် စဉ်ဆက်မပြတ် ပို့ဆောင်ရေးလိုင်းလည်ပတ်မှုအတွက် အကောင်းဆုံးဖြစ်သည်။

     • K ချိန်ညှိနိုင်သော Buffer Lever အမျိုးအစား: Built-in ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံသည် ကွဲပြားသော လုပ်ငန်းခွင်အခြေအနေများအတွက် အကောင်းမွန်ဆုံးသော ပျော့ပျောင်းသော ရပ်တန့်ခြင်းအကျိုးသက်ရောက်မှုကို ရရှိစေမည့် မတူညီသောအလေးချိန်များနှင့် သယ်ယူပို့လွှတ်သည့်အမြန်နှုန်းများ၏ workpieces များနှင့် လိုက်လျောညီထွေဖြစ်အောင် အခမဲ့ damping resistance ချိန်ညှိမှုကို ခွင့်ပြုပါသည်။

  1.3 ရွေးချယ်နိုင်သော ကိုယ်ပိုင်လော့ခ်ချခြင်း လုပ်ဆောင်ချက် (R/K ဗားရှင်း)

     Roller နှင့် buffer lever ဗားရှင်းများသည် ရွေးချယ်နိုင်သော စက်ပိုင်းဆိုင်ရာ အလိုအလျောက်သော့ခတ်သည့် ဖွဲ့စည်းပုံကို ပံ့ပိုးပေးသည်။ လုပ်ငန်းခွင်ထိခိုက်မှုရပ်သွားပြီးနောက်၊ ဆလင်ဒါသည် ပြန်လှန်ခြင်းနှင့် နောက်ပြန်တွန်းခြင်းများကို တားဆီးရန်၊ ဆလင်ဒါသည် လီဗာလက်မောင်းအား အလိုအလျောက်သော့ခတ်ကာ၊ အလုပ်ပစ္စည်းနေရာရွှေ့ပြောင်းခြင်းကို ထိထိရောက်ရောက် ဖယ်ရှားပေးကာ သယ်ယူပို့ဆောင်ရေးဌာန၏ တည်ငြိမ်မှုနှင့် လိုက်လျောညီထွေမှုတို့ကို အလွန်တိုးတက်ကောင်းမွန်စေသည်။

 1.4 ကျစ်လစ်သောအရွယ်အစားနှင့် တာရှည်ခံဖွဲ့စည်းပုံ

     ဆလင်ဒါကိုယ်ထည်သည် ပစ္စတင်တံတွင် hard chrome plating ပါရှိပြီး ပြင်းထန်စွာ ဝတ်ဆင်မှုနှင့် ထိခိုက်မှုဒဏ်ကို ခံနိုင်ရည်ရှိစေကာ ဆလင်ဒါကိုယ်ထည်သည် ပြင်းထန်သော anodizing ကုသမှုကို လက်ခံပါသည်။ ပုံမှန်ဆီကင်းစင်သော လုပ်ဆောင်ချက်သည် သန့်ရှင်းသော ထုတ်လုပ်မှုပတ်ဝန်းကျင်နှင့် ဂဟေဆက်ခြင်းမှ ရေဖြန်းဒဏ်ခံနိုင်သော အခြေအနေများကို လိုက်လျောညီထွေဖြစ်စေသည်။ ပြောင်းလွယ်ပြင်လွယ်ရှိသော အပြင်အဆင်အတွက် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အနှောင့်အယှက်မရှိဘဲ သံလိုက်ခလုတ်ကို လေးဘက်ခြမ်းတွင် သီးသန့်ထားသော အာရုံခံအပေါက်များ တပ်ဆင်ခွင့်ပြုသည်။

  1.5 ကွဲပြားသော လုပ်ဆောင်ချက်မုဒ်များ

     ရွေးချယ်နိုင်သော နှစ်ထပ်သရုပ်ဆောင်စံမုဒ်နှင့် တစ်ကိုယ်တည်းသရုပ်ဆောင်ခြင်း (နွေဦးပေါက် / နွေဦးပြန်နုတ်ခြင်း) မုဒ်များသည် အလိုအလျောက် စက်ဘီးစီးခြင်း၊ ပါဝါပိတ်ခြင်း ဘေးကင်းရေး အကာအကွယ်နှင့် ယာယီရပ်တန့်ခြင်း တောင်းဆိုချက်များ၊ အမျိုးမျိုးသော စက်မှုထိန်းချုပ်မှုဆိုင်ရာ ယုတ္တိဗေဒများနှင့် ကိုက်ညီပါသည်။

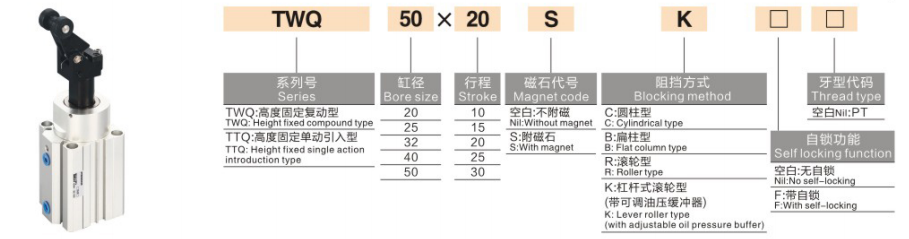

2. မော်ဒယ်အမည်ပေးခြင်း စည်းကမ်းများနှင့် အမှာစာနမူနာများကို ဖြည့်စွက်ပါ။

  1. ရိုးရိုးစံနမူနာများ: TWQ32-20SB, TWQ50-30RK-F

 2. စံအမိန့်နမူနာများ

     • Standard Flat Rod မော်ဒယ်: TWQ32-20SB (φ32 ဖောက်၊ 20mm လေဖြတ်ခြင်း၊ ကော်လံအပြားအဆုံး၊ ရော်ဘာကြားခံ)

     • Self-Locking Adjustable Buffer Model- TWQ50-30RK-F (φ50 ဖောက်၊ 30 မီလီမီတာ လေဖြတ်ခြင်း၊ ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံလီဗာ၊ ကိုယ်တိုင်သော့ခတ်ခြင်းလုပ်ဆောင်ချက်ပါရှိ)

3. အထွေထွေနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ (20 ℃၊ 0.5MPa စံသတ်မှတ်ချက်အခြေအနေ)

  3.1 အခြေခံသတ်မှတ်ချက်များ

     • လည်ပတ်မှုမုဒ်- နှစ်ချက်သရုပ်ဆောင်ခြင်း၊ တစ်ခုတည်းသရုပ်ဆောင်ခြင်း (နွေဦးပေါက် / နွေဦးကို ပြန်လည်ရုပ်သိမ်းခြင်း)

     • အလုပ်ဖိအားအတိုင်းအတာ: 0.05~1.0MPa; သက်သေဖိအား: 1.5MPa

     • ပတ်ဝန်းကျင် အပူချိန်: -10 ℃ ~ 60 ℃ (ရေခဲမပါသောပတ်ဝန်းကျင်)

     • ကြားခံဖွဲ့စည်းမှု: S = Dual-end ရော်ဘာကြားခံ; K = ချိန်ညှိနိုင်သော ဟိုက်ဒရောလစ်ကြားခံ + နှစ်ခုအဆုံး ရော်ဘာကြားခံ

     • ချောဆီမုဒ်: ဆီလွတ် လည်ပတ်မှု

     • တပ်ဆင်ခြင်းနည်းလမ်း− စံသတ်မှတ်ထားသော အမြင့်အနားကွပ် တပ်ဆင်ခြင်း။

 3.2 Standard Bore & Stroke ပေါင်းစပ်မှု

  3.3 သီအိုရီအရ ရပ်တန့်ခြင်းအင်အားစု (ယူနစ်- N @0.5MPa)

  3.4 ထုတ်ကုန်အလေးချိန် (ယူနစ်- ကီလိုဂရမ် @ Standard Stroke)

4. အဓိကဖွဲ့စည်းပုံနှင့် ရွေးချယ်မှု လမ်းညွှန်ချက်များ

  4.1 Rod End Type ရွေးချယ်မှု

     • B Flat ကော်လံအမျိုးအစား (အကြံပြုထားသည်): လည်ပတ်မှုဆန့်ကျင်ရေးနှင့် မြင့်မားသောတည်ငြိမ်မှုဒီဇိုင်း၊ အလင်းဝန်များ (10-80 ကီလိုဂရမ်) နှင့် ဘေးတိုက်သက်ရောက်မှုမရှိဘဲ မြန်နှုန်းနိမ့်လုပ်ဆောင်ချက် (≤0.3m/s) အတွက် သင့်လျော်သည်။

     • C Round Column အမျိုးအစား: ပြင်းထန်သော သက်ရောက်မှုခံနိုင်ရည်ရှိသော တုတ်တံဖွဲ့စည်းပုံသည် ကြီးမားသော ဘေးတိုက်တွန်းအားဖြင့် ကိရိယာနေရာချထားခြင်းဆိုင်ရာ အခြေအနေများအတွက် အကောင်းဆုံးဖြစ်သည်။

     • R Roller Lever အမျိုးအစား: ထိခိုက်မှုနည်းပြီး ချောမွေ့သော လှိမ့်ခြင်းစွမ်းဆောင်ရည်၊ မြန်နှုန်းမြင့် (≤0.5m/s) နှင့် ပေါ့ပါးသောအလတ်စားဝန် (30-100kg) သယ်ယူပို့ဆောင်ရေးလိုင်းများအတွက် ပြီးပြည့်စုံသည်။

     • K ချိန်ညှိနိုင်သော Buffer Lever အမျိုးအစား- လိုက်လျောညီထွေရှိသော စိုစွတ်မှုနှင့် သာလွန်သောသက်ရောက်မှုခံနိုင်ရည်ရှိသော၊ အလယ်အလတ်ဝန်များ (50-150 ကီလိုဂရမ်)၊ ကြိမ်နှုန်းမြင့်စတင်-ရပ်တန့်ခြင်းနှင့် မတည်မငြိမ်သောလုပ်ငန်းခွင်အခြေအနေများအတွက် ဒီဇိုင်းထုတ်ထားသည်။

  4.2 Self-Locking Function ရွေးချယ်မှု

     • F Self-Locking အမျိုးအစား (အော်တိုလိုင်းများအတွက် အကြံပြုထားသည်)− R/K လီဗာဗားရှင်းများအတွက်သာ ရနိုင်သည်။ အလုပ်ခွင်ပြန်ထွက်ခြင်းနှင့် ဘူတာရုံရွှေ့ပြောင်းခြင်းတို့ကို တားဆီးပေးကာ အလိုအလျောက်လိုင်းများ၏ စဉ်ဆက်မပြတ်လည်ပတ်တည်ငြိမ်မှုကို များစွာတိုးတက်စေပါသည်။

     • လော့ခ်ချခြင်းမဟုတ်သော အမျိုးအစား: အပြည့်အဝ အလိုအလျောက် ထုတ်လုပ်မှုလိုင်းများအတွက် အကြံပြုထားခြင်းမရှိသော အသေးစားပြောင်းပြန်သက်ရောက်မှုနှင့် လူကိုယ်တိုင် ပြန်လည်သတ်မှတ်ခြင်း လုပ်ဆောင်ချက်ပါရှိသော အခြေအနေများအတွက် ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းချက်။

  4.3 လုပ်ဆောင်ချက်မုဒ် ရွေးချယ်မှု

     • နှစ်ချက်-ခေတ္တ: ကြိမ်နှုန်းမြင့်ပြီး အပြည့်အဝ အလိုအလျောက် ထိန်းချုပ်နိုင်သော အခြေအနေများအတွက် သင့်လျော်သော နှစ်လမ်းညွန် ထိန်းချုပ်နိုင်သော လုပ်ဆောင်ချက်ဖြင့် အများဆုံး ရပ်တန့်နိုင်သော အင်အား။

     • တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း (နွေဦးရာသီ တိုးချဲ့မှု): ပါဝါချို့ယွင်းပြီးနောက် အလုပ်အပိုင်းများကို ရပ်တန့်ရန် အလိုအလျောက် သက်တမ်းတိုးကာ အန္တရာယ်ရှိသော ဘူတာရုံများနှင့် ပါဝါပိတ်ခြင်း ကာကွယ်ရေး အက်ပ်လီကေးရှင်းများအတွက် ဘေးကင်းရေးကို ဦးစားပေးသည်။

     • တစ်ကိုယ်ရေသရုပ်ဆောင်ခြင်း (နွေဦးရာသီပြန်နုတ်ခြင်း)− လေပေးဝေမှုဖြင့် ရပ်တန့်ပြီး ပါဝါပိတ်သည့်အခါ၊ ပုံမှန်အားဖြင့် ဖွင့်ထားသော ပိုက်လိုင်းများနှင့် ယာယီရပ်တန့်ခြင်းလုပ်ငန်းများအတွက် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ထားသည်။

5. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     • Light & Medium-Duty Conveyor လိုင်းများ: အီလက်ထရွန်နစ်ပစ္စည်း၊ အိမ်သုံးပစ္စည်းနှင့် အစားအစာစက်မှုလုပ်ငန်းများတွင် 10-150 ကီလိုဂရမ်ရှိသော ကွက်လပ်များနှင့် ကိရိယာတန်ဆာပလာပြားများကို ရပ်တန့်ခြင်း၊ ကန့်သတ်ခြင်းနှင့် လွှဲပြောင်းခြင်းအတွက် အသုံးချပါ။

     • မြန်နှုန်းမြင့် ပစ္စည်းကိုင်တွယ်မှုလိုင်းများ: R/K လီဗာဖွဲ့စည်းပုံသည် ရိုလာနှင့် ခါးပတ် သယ်ယူကိရိယာများပေါ်ရှိ အလင်းဝန်မြင့်သော မြန်နှုန်းမြင့် (≤0.5m/s) အလုပ်အပိုင်းအတွက် ချောမွေ့စွာ သက်ရောက်မှုမရှိသော ရပ်တန့်မှုကို သေချာစေသည်။

     • အလိုအလျောက်စက်ကိရိယာများ: တပ်ဆင်ရလွယ်ကူစေရန်အတွက် ကျစ်လစ်သိပ်သည်းသော ကိုယ်ထည်၊ စက်ကိရိယာကို တင်/ချခြင်း ကန့်သတ်ခြင်း၊ စုဝေးရာနေရာချထားခြင်းနှင့် စစ်ဆေးရေးစခန်းရပ်တန့်ခြင်းအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။

     • ထုပ်ပိုးမှုနှင့် ထောက်ပံ့ပို့ဆောင်ရေးလိုင်းများ- မြင့်မားသောကုန်ကျစရိတ်စွမ်းဆောင်ရည်နှင့် ပြုပြင်ထိန်းသိမ်းမှုနည်းပါးခြင်းတို့ပါ၀င်သော ကတ်တွန်နှင့်ပစ္စည်းသေတ္တာရပ်တန့်ခြင်း၊ ကွဲပြားသောဘူတာရုံပိတ်ဆို့ခြင်းနှင့် အစုလိုက်နေရာချထားခြင်းအတွက် စံပြဖြစ်သည်။

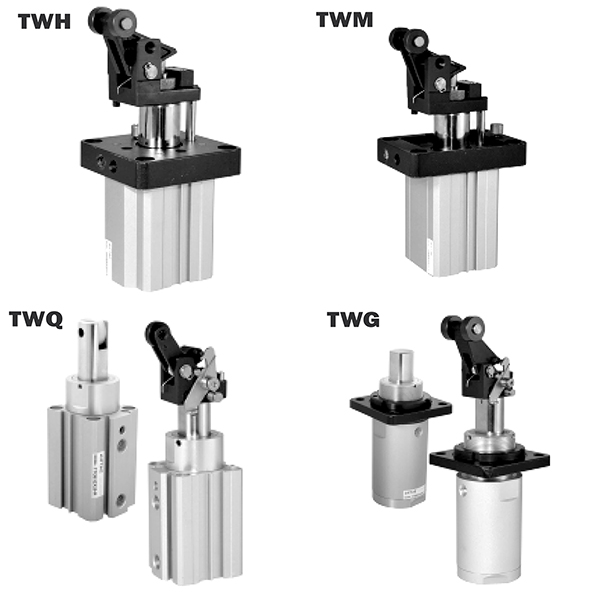

6. TWQ နှင့် TWH/TWM စီးရီး အမြန်နှိုင်းယှဉ်မှု

7. 3-အဆင့် အမြန်ရွေးချယ်ခြင်း လမ်းညွှန်

     ၁။ အရွယ်အစား ရွေးချယ်မှု: 200% ဘေးကင်းလုံခြုံရေးအချက်ပါရှိသော workpiece အလေးချိန်အရ bore ကိုရွေးချယ်ပါ (သီအိုရီအရ ရပ်တန့်ခြင်းအား ≥ အမှန်တကယ်ဝန် × 2)။ 80kg အောက်ဝန်အတွက် φ25/φ32 ကိုရွေးချယ်ပါ။ 80-150kg ဝန်အတွက် φ40/φ50 ကိုရွေးချယ်ပါ။

     ၂။ Rod End & Buffer ရွေးချယ်မှု: light-load low-speed scenarios အတွက် B flat rod + S ရော်ဘာ ကြားခံကို အသုံးပြုပါ။ မြန်နှုန်းမြင့် အလင်းဝန်လိုင်းများအတွက် R roller အမျိုးအစားကို ရွေးချယ်ပါ။ လတ်မှတ်နှင့် ကြိမ်နှုန်းမြင့် အလုပ်အခြေအနေများအတွက် K ချိန်ညှိနိုင်သော ကြားခံအမျိုးအစားကို ရွေးချယ်ပါ။

     ၃။ Functional Configuration ရွေးချယ်မှုအလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများအတွက် F self-locking တပ်ဆင်ပါ။ ကြိမ်နှုန်းမြင့် စက်ဘီးစီးထိန်းချုပ်မှုအတွက် နှစ်ဆလုပ်ဆောင်မှုမုဒ်ကို ရွေးချယ်ပါ။ ဘေးကင်းရေး ဦးစားပေး နှင့် ပါဝါပိတ် ကာကွယ်ရေး စခန်းများအတွက် တစ်ခုတည်းသော သရုပ်ဆောင်မှု စပရိန် တိုးချဲ့မုဒ်ကို လက်ခံပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH TWQ စီးရီးတွင် ပုံသေအမြင့်ဆို့ဆလင်ဒါတွင် ကျစ်လစ်သောဒီဇိုင်း၊ ကြိမ်လုံးအစွန်းအစုံလိုက်ဖက်နိုင်မှုနှင့် စိတ်ကြိုက်ရွေးချယ်နိုင်သော သော့ခတ်ခြင်းနှင့် ချိန်ညှိနိုင်သော ကြားခံလုပ်ဆောင်ချက်များပါရှိသည်၊ ကုန်ကျစရိတ်မြင့်မားပြီး စွမ်းဆောင်ရည်၊ တည်ငြိမ်ပြီး လိုက်လျောညီထွေရှိသော 10-150 ကီလိုဂရမ်အပေါ့စားနှင့် အလယ်အလတ်သုံး အလိုအလျောက်သယ်ယူပို့ဆောင်ရေးစနစ်များအတွက် စွမ်းဆောင်ရည်မြင့်မားသော တည်ငြိမ်ပြီး လိုက်လျောညီထွေရှိသော ရပ်တန့်ဖြေရှင်းနည်းများ ပါရှိသည်။
