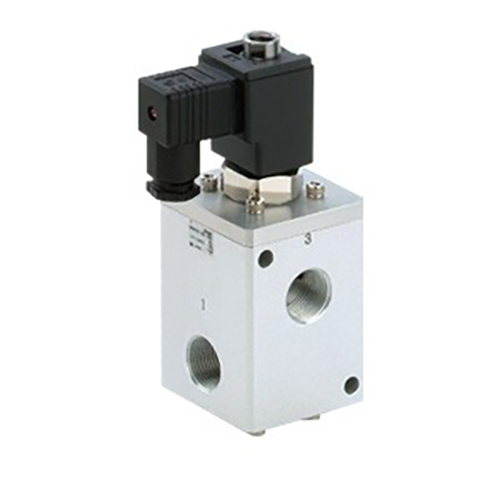

VCH400 (VCH410) Series High Pressure Pilot Operated 3 Port Poppet Solenoid Valve

အမှတ်တံဆိပ်-Richge Technology မှ SOLH

ထုတ်ကုန်နေရာချထားခြင်း။

     Richge Technology အောက်တွင် SOLH မှ တီထွင်ထုတ်လုပ်ထားခြင်းဖြစ်ပြီး VCH400 စီးရီး (အများအားဖြင့် VCH410 ဟုရည်ညွှန်းသည်) သည် ဖိအားမြင့်လေယာဉ်မှူးလုပ်ဆောင်သည့် 3-port poppet solenoid valve ဖြစ်သည်။ အလယ်အလတ်နှင့် ဖိအားမြင့် လေဖိအားနည်းရပ်ဝန်းနှင့် အင်မတန်ဓာတ်ငွေ့ပိုက်လိုင်းများအတွက် အထူးအင်ဂျင်နီယာချုပ်လုပ်ထားပြီး၊ ၎င်းသည် အမြင့်ဆုံးအဆင့်သတ်မှတ်ထားသော လုပ်ငန်းခွင်ဖိအား 5.0 MPa၊ ထူးထူးခြားခြား စီးဆင်းနိုင်မှုနှင့် တည်ငြိမ်သောဖိအားမြင့်ခလုတ်ပြောင်းခြင်းစွမ်းဆောင်ရည်၊ ဖိအားမြင့်အားသွင်းခြင်း၊ လေဝင်လေထွက်နှင့် ဖိအားပြောင်းလဲခြင်းစက်မှုပစ္စည်းကိရိယာများအတွက် core control component တစ်ခုအဖြစ် ဆောင်ရွက်သည်။

Core Technical Specifications ဇယား

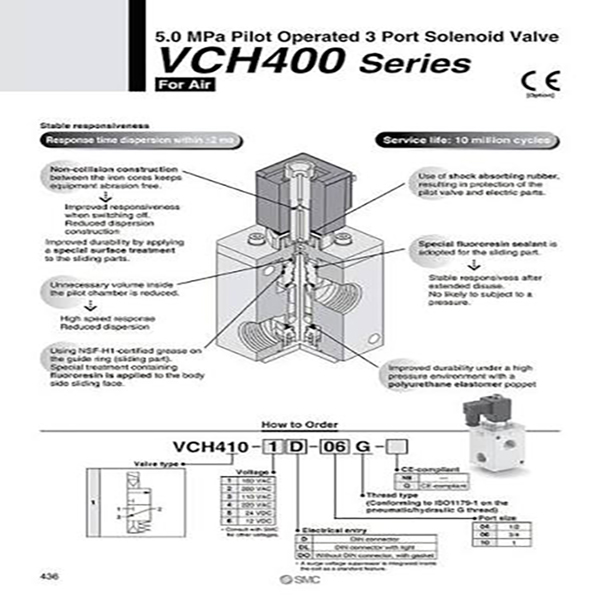

Model Coding နှင့် Functional Definition

မော်ဒယ်ကုဒ် ဥပမာ-VCH410-06-5D

     --VCH410- စီးရီးအခြေခံကုဒ်

     --06- ဆိပ်ကမ်းအရွယ်အစားကုဒ် (G3/4)

     --5D- DC24V ပါဝါထောက်ပံ့မှု + DIN လျှပ်စစ်ချိတ်ဆက်ကိရိယာ Suffix ကုဒ်များသည် ပုံစံသတ်မှတ်မှု ကွဲပြားမှုအတွက် ဆိပ်ကမ်းအရွယ်အစား၊ ကွိုင်ဗို့အားနှင့် ဝါယာကြိုးဂိတ်အမျိုးအစားများကို ဖုံးအုပ်ထားသည်။

Functional Classification

     --VCH410 (ပုံမှန်အားဖြင့် ပိတ်ထားသော NC): အထွက်ပေါက်သည် ပါဝါပိတ်သည့်အခါ အလိုအလျောက် လေဝင်ပေါက်များ၊ ပင်မလေ၀င်ပေါက် အဖွင့်အပိတ် ထိန်းချုပ်မှုအတွက် အကောင်းဆုံးဖြစ်သည်။

     -- Selector valves နှင့် charge & vent loop control အဖြစ်အသုံးပြုနိုင်ပါသည်။ back pressure နှင့် switching pressure range ကို piping design မလုပ်မီ အတည်ပြုရပါမည်။

အဓိကရွေးချယ်မှုလမ်းညွှန်ချက်များ

     -- core parameters များကိုအတည်ပြုခြင်း- အလုပ်ဖိအား၊ port thread အရွယ်အစား၊ NC/NO လုပ်ဆောင်ချက်၊ coil voltage နှင့် လျှပ်စစ်ဝါယာကြိုးကြားခံ။

     -- ဖိအားမြင့်ခလုတ်ပြောင်းခြင်း သို့မဟုတ် မြင့်မားသော/နိမ့်သော ဖိအားနှစ်ခုပြောင်းလဲခြင်းလုပ်ငန်းခွင်အခြေအနေများအတွက်၊ အလယ်အလတ်ပတ်လမ်းဖိအားကို တည်ငြိမ်စေရန် SOLH VCHR စီးရီးမြင့်ဖိအားထိန်းကိရိယာများနှင့် ကိုက်ညီပါ။

     -- စစ်ထုတ်မှုတိကျမှု ≤5 μm ဖြင့် သန့်ရှင်းသောခြောက်သွေ့သောလေပေးဝေမှု လိုအပ်သည်။ ဆီအခိုးအငွေ့နှင့် အမှုန်အမွှားများ သည် တံဆိပ်ခတ်ခြင်းကို အရှိန်မြှင့်ပေးပြီး ဝန်ဆောင်မှုသက်တမ်းကို သိသိသာသာ တိုစေပါသည်။

တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု ညွှန်ကြားချက်များ တပ်ဆင်ခြင်းဆိုင်ရာ စည်းမျဉ်းများ

     --Forbidden mounting orientation- ကွိုင်သည် အောက်ဘက်သို့ ဘယ်သောအခါမှ မျက်နှာမမူရဘဲ၊ ဖုန်မှုန့်၊ ရေနှင့် နိုင်ငံခြားအမှုန်အမွှားများကို armature စည်းဝေးသို့ ဝင်ရောက်ကာ ယိုစိမ့်မှုဖြစ်စေသည်။

     --Standard thread tightening torque-

         *G1/2၊ G3/4 thread ပေါက်များ- 28-30 N·m

         *G1 thread port: 36–38 N·m

ပုံမှန်ထိန်းသိမ်းမှု လိုအပ်ချက်များ

     -- အလုံပိတ်စွမ်းဆောင်ရည်နှင့် လျှပ်စစ်ဝါယာကြိုးများ တင်းကျပ်မှုကို အခါအားလျော်စွာ စစ်ဆေးပါ။

     --ရေရှည်အငြိမ်အခြေအနေကြောင့် ဖြစ်ပေါ်လာသော poppet spool နှင့် ပိတ်ဆို့ခြင်းတို့ကို ကာကွယ်ရန် ရက်ပေါင်း 30 လျှင် တစ်ကြိမ် အပြည့်အဝ switching cycle ပြုလုပ်ပါ။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH VCH410 ဖိအားမြင့် pilot poppet 3-port solenoid valve သည် polyurethane elastic sealing၊ ကြီးမားသော flow G standard ports နှင့် 10-million-cycle service life၊ အလယ်အလတ်နှင့် ဖိအားမြင့်လေနှင့် inert gas charge & vent industrial control circuits အတွက် ယုံကြည်စိတ်ချရသော အထူးသီးသန့် switching valve ဖြစ်သည်။
