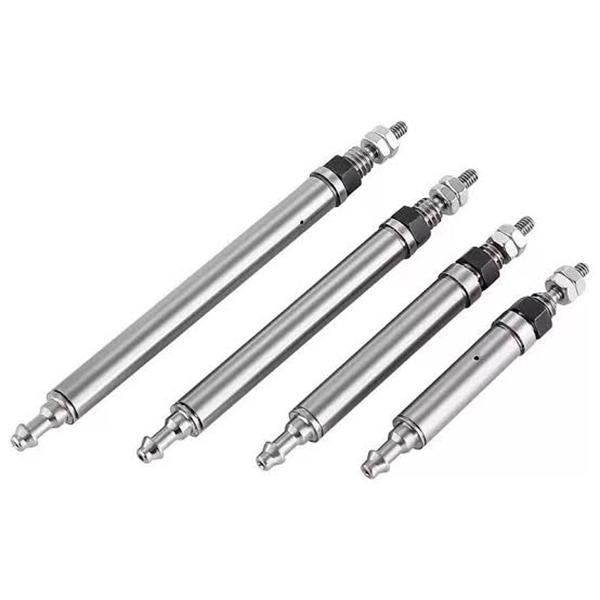

CJ1 Series Miniature Pin Cylinder (Ultra-Small Micro Air Cylinder φ2.5 / φ4mm)

အမှတ်တံဆိပ်- Richge Technology မှ SOLH

ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်

     SOLH CJ1 စီးရီးများသည် အလွန်သေးငယ်သော single/double acting pin-type ဆလင်ဒါများဖြစ်သည်။ အခြေခံအကျဆုံးအချက်များ- အလွန်ကျစ်လစ်သိပ်သည်းသော သေးငယ်သောကောက်ကြောင်း၊ ပေါ့ပါးသောတည်ဆောက်မှု၊ အထွက်နှုန်းနည်းခြင်းနှင့် လျင်မြန်သောတုံ့ပြန်မှု။ ကန့်သတ်ထားသောနေရာအတွင်း တိကျစွာမောင်းနှင်ရန်၊ micro load push & pull tasks၊ electronics နှင့် 3C အလိုအလျောက်စနစ်အတွက် အသေးစားဘူတာများအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် micro automation applications များအတွက် core actuator ဖြစ်သည်။

ပင်မဖွဲ့စည်းပုံနှင့် ဒီဇိုင်းအင်္ဂါရပ်များ

     -- Drive အမျိုးအစားများ- တစ်ဦးတည်းသရုပ်ဆောင်ခြင်း (နွေဦးရာသီပြန်စ) နှင့် နှစ်ထပ်သရုပ်ဆောင်မှု။ ဘော့စ်ရွေးချယ်မှုများ- φ2.5 (တစ်ဦးတည်းသရုပ်ဆောင်မှုသီးသန့်); φ4 ( single / double acting အတွက် ) ။

     -- ဖွဲ့စည်းတည်ဆောက်ပုံသွင်ပြင်လက္ခဏာ- အဝိုင်းကိုယ်ထည်၊ သွယ်လျသော pin piston rod၊ built-in cushion မရှိ၊ အခြေခံ end-thread တပ်ဆင်ခြင်း။ φ4 မော်ဒယ်၏ အပြင်ဘက်ကိုယ်ထည် အချင်း 4 မီလီမီတာသာရှိပြီး အသားတင်အလေးချိန် အများအပြားဂရမ်အထိ နည်းပါးသည်။

     -- Dynamic Performance- ကူရှင်မပါသော ဖွဲ့စည်းပုံသည် လျင်မြန်သော ပစ္စတင်တုံ့ပြန်မှုကို လုပ်ဆောင်ပေးသည်။ လည်ပတ်မှုအမြန်နှုန်း- 50 ~ 500mm/s၊ ကြိမ်နှုန်းမြင့်သော တိုတိုလေဖြတ်လှုပ်ရှားမှုများအတွက် သင့်လျော်သည်။

     -- ပစ္စည်းနှင့် တံဆိပ်ခတ်ခြင်း- မာကျောသော anodized အလူမီနီယမ်ကိုယ်ထည်၊ NBR တံဆိပ်တုံးအစိတ်အပိုင်းများ၊ ဆီမပါသောဒီဇိုင်း၊ သန့်ရှင်းသော သို့မဟုတ် အနည်းငယ်ဆီပြန်သော အလုပ်ရုံပတ်ဝန်းကျင်နှင့် လိုက်ဖက်သည်။

     -- ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်ခြင်း- axial fixation အတွက် အစွန်းနှစ်ဖက်စလုံးတွင် threads ပါသော အခြေခံဗားရှင်း။ ကျဉ်းမြောင်းသော အပြင်အဆင်များတွင် ပြွန်လမ်းကြောင်းလမ်းကြောင်းအတွက် အဆင်ပြေစေမည့် rod-side head တွင် port orientation ကို ±90° ချိန်ညှိနိုင်သည်။

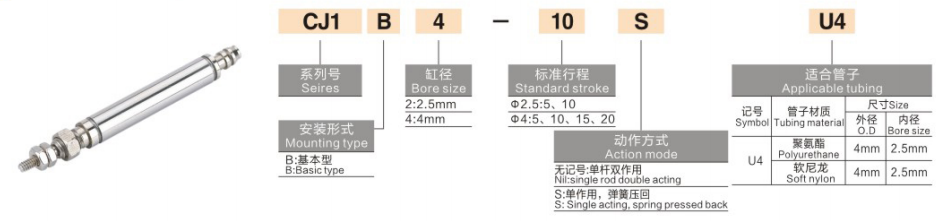

Model Coding Rule ကို ပြီးအောင်လုပ်ပါ။

   1. မော်ဒယ် နမူနာ: CJ1B4-10SU4

   2. စံအမိန့်အကိုးအကား နမူနာများ

     -- CJ1B2-10SU4：Bore 2.5၊ stroke 10၊ single acting spring return

     -- CJ1B4-15U4： ဘိုးဘိုး ၄၊ လေဖြတ် ၁၅၊ နှစ်ထပ်သရုပ်ဆောင်

     -- CJ1B4-5SU4：Bore 4၊ stroke 5၊ single acting spring return

Universal Core Technical Specifications (0.5MPa Supply Pressure)

Core Competitive အားသာချက်များ

   1. တင်းကျပ်စွာတပ်ဆင်နေရာအတွက် အလွန်သေးငယ်သော ခြေရာ

     -- အနိမ့်ဆုံး φ2.5၊ အပြင်ကိုယ်ထည် အချင်း φ4၊ အလေးချိန် 2~3.5g သာရှိသော၊ အလွန်ကျစ်ကျစ်လျစ်လျစ်သော စက်ပစ္စည်း အပြင်အဆင်များအဖြစ် အလွယ်တကူ ပေါင်းစပ်ထားသည်။

   2. Low Thrust တိကျမှုမျဉ်းအတိုင်း မောင်းနှင်ခြင်း။

     -- Output thrust range သည် 0.64~6.3N @0.5MPa၊ micro load ≤100g အတွက် အကောင်းဆုံးဖြစ်ပြီး၊ သိမ်မွေ့သော သေးငယ်သော workpieces များ ထိခိုက်ပျက်စီးမှုကို ရှောင်ရှားသည်။

   3. High-frequency လျင်မြန်စွာ တုံ့ပြန်ခြင်း။

     - ကူရှင်ကင်းသောဖွဲ့စည်းပုံသည် လျင်မြန်သောလုပ်ဆောင်မှုကို ပေးစွမ်းနိုင်ပြီး ထုတ်လုပ်မှုစွမ်းဆောင်ရည်ကိုမြှင့်တင်ရန် တစ်မိနစ်လျှင် ≥300 cycles တိုတောင်းသောလည်ပတ်မှုကို ထောက်ပံ့ပေးသည်။

   4. ဆီ-အခမဲ့ လည်ပတ်မှုနှင့် တာရှည်ဝန်ဆောင်မှု သက်တမ်း

     -- NBR တံဆိပ်ခတ်ခြင်းစနစ်သည် သန့်ရှင်းသောထုတ်လုပ်မှုပတ်ဝန်းကျင်အတွက် ဆီမပါသောလေကို ပံ့ပိုးပေးသည်။ စက်ပိုင်းဆိုင်ရာဝန်ဆောင်မှုသက်တမ်း ≥3 သန်းသံသရာ။

   5. ချိန်ညှိနိုင်သော port ဦးတည်ချက်နှင့် ရိုးရှင်းသော တပ်ဆင်မှု

     -- Rod-side air port လှည့်နိုင်သော ±90°။ Dual-end ပြင်ပ thread များသည် အပိုတပ်ဆင်ခြင်းကွင်းများမပါဘဲ တိုက်ရိုက် axial လော့ခ်ချခြင်းကို ခွင့်ပြုနိုင်ပြီး၊ ဆိုက်တွင်တာဝန်ပေးခြင်းကို ရိုးရှင်းစေသည်။

Mounting Options နှင့် ရိုးရိုးစက်မှုဆိုင်ရာ အပလီကေးရှင်းများ

   1. တပ်ဆင်ခြင်းပုံစံများ

     -- Axial thread တပ်ဆင်ခြင်း- ဖြောင့်သော တွန်းဆွဲရွေ့လျားမှုအတွက် ကိရိယာများပေါ်တွင် စွန်းနှစ်ဖက်လုံးကို တိုက်ရိုက်ဝက်အူလှည့်ပါ။

     -- ဘေးဘောင်တပ်ဆင်ခြင်း- ဘေးတိုက်တပ်ဆင်မှုအတွက် ရွေးချယ်နိုင်သော သေးငယ်သောကွင်းစကိတ်၊ လွှဲခြင်း သို့မဟုတ် ဘေးတိုက်မောင်းနှင်ခြင်းအတွက် သင့်လျော်သည်။

   2. ရိုးရိုးအပလီကေးရှင်းအခြေအနေများ

     -- 3C နှင့် အီလက်ထရွန်းနစ်ပစ္စည်းများ- မိုဘိုင်းခလုတ်ကြာရှည်ခံမှုစမ်းသပ်ခြင်း၊ မိုက်ခရိုပလပ်စတစ်အပိုင်းကို ကုပ်ခြင်း၊ ချစ်ပ်ထုတ်ခြင်းနှင့် နေရာချထားခြင်း

     -- တိကျသော ကိရိယာတန်ဆာပလာ- သေးငယ်သော အဆို့ရှင်ပြောင်းခြင်း၊ ဖိုက်ဘာအော့ပတစ် နေရာချထားခြင်း၊ ကောင်းမွန်သော ချိန်ညှိမှု ယန္တရားများ

     -- အထွေထွေ အလိုအလျောက်စနစ်- သေးငယ်သော အစိတ်အပိုင်းများကို တင်/ချခြင်း၊ ပေါ့ပါးသော တံဆိပ်အခွံခွာခြင်း၊ အသေးစား jig လုပ်ဆောင်ချက်

     -- ဆေးဘက်ဆိုင်ရာ ပစ္စည်း- သေးငယ်သော တူရိယာ တယ်လီစကုပ် ရွေ့လျားမှု၊ သေးငယ်သော အရည် တွန်းကန်မှု၊ တိကျစွာ နေရာချထားခြင်း စည်းဝေးပွဲများ

3-အဆင့် အမြန်ရွေးချယ်မှုလမ်းညွှန်

   1. ဝန်အားအပေါ်အခြေခံ၍ ငြီးငွေ့ရွေးချယ်မှု

     ဝန် 50~100g အတွက် -- φ2.5 ≤50g；φ4။ တွန်းအားနည်းသောလက္ခဏာများကြောင့် အနည်းဆုံး 50% ဘေးကင်းရေးအနားသတ်ကို သိမ်းဆည်းပါ။

   2. လေဖြတ်ခြင်း အတည်ပြုချက်

     -- လိုအပ်သော ခရီးအကွာအဝေးအရ လေဖြတ်ခြင်းကို ရွေးချယ်ပါ။ တည်ငြိမ်သော ကြိမ်နှုန်းမြင့်လုပ်ဆောင်မှုအတွက် ပိုတိုသော လေဖြတ်ခြင်းကို ဦးစားပေးပါ။

   3. လုပ်ဆောင်ချက်မုဒ် ရွေးချယ်မှု

     -- တစ်ခုတည်းသရုပ်ဆောင်ခြင်း (နောက်ဆက်တွဲ S နှင့်အတူ)- ပါဝါပြတ်တောက်မှုဘေးကင်းရေးဒီဇိုင်းအတွက် စပရိန်အား ပြန်လည်သတ်မှတ်ခြင်းဖြင့် တစ်ဖက်သတ်တွန်း/ဆွဲခြင်း

     -- နှစ်ထပ်သရုပ်ဆောင်ခြင်း- ပြန်စပရိန်မပါဘဲ တိကျသောမျဉ်းကြောင်းအတိုင်း မောင်းနှင်ခြင်း။

စာကြောင်းတစ်ကြောင်း အကျဉ်းချုပ်

     SOLH CJ1 ultra-miniature pin pneumatic ဆလင်ဒါကို φ2.5 / φ4 bore နှင့် φ2.5 / φ4 bore ပါရှိသော နွေဦးပေါက်ဖော် တစ်မျိုးတည်းတွင် ရရှိနိုင်ပြီး၊ အလွန်ပေါ့ပါးသော ကျစ်လစ်သော ဒီဇိုင်းနှင့် ချိန်ညှိနိုင်သော လေဝင်တ်လမ်းကြောင်းကို ပံ့ပိုးပေးကာ 3C စမ်းသပ်ခြင်း၊ တိကျသော တူရိယာများနှင့် ဆေးဘက်ဆိုင်ရာ သေးငယ်သော အလိုအလျောက် စက်ကိရိယာများအတွက် ကျယ်ကျယ်ပြန့်ပြန့် လက်ခံထားသည်။
